2013 Peugeot Partner Tepee Manual del propietario (in Spanish)

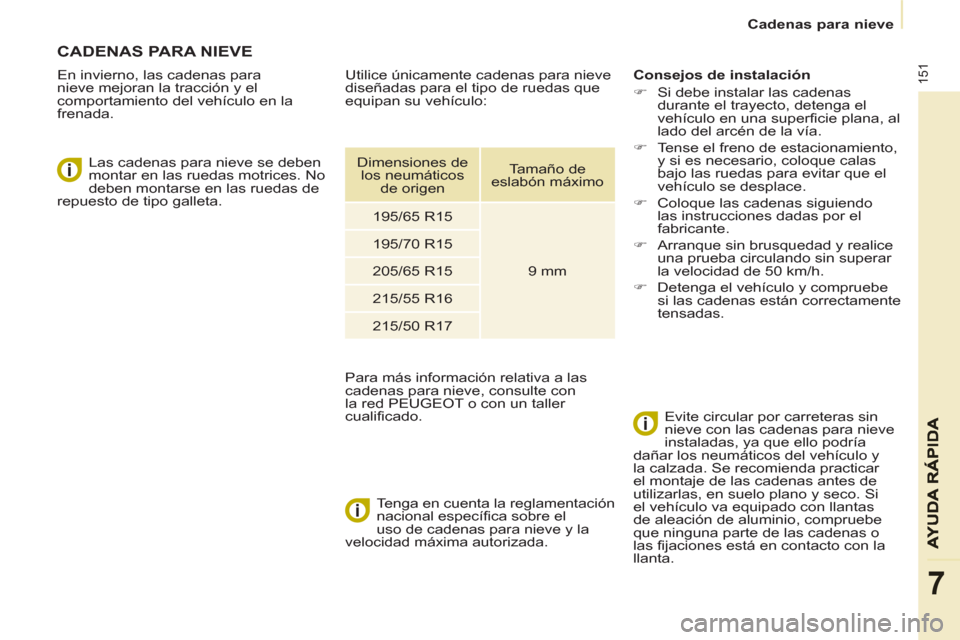

151
7


Cadenas para nieve

CADENAS PARA NIEVE


En invierno, las cadenas para
nieve mejoran la tracción y el
comportamiento del vehículo en la
frenada.

Las cadenas para nieve se deben
montar en las ruedas motrices. No
deben montarse en las ruedas de
repuesto de tipo galleta.


Tenga en cuenta la reglamentación
nacional específica sobre el
uso de cadenas para nieve y la
velocidad máxima autorizada.


Consejos de instalación


)
Si debe instalar las cadenas
durante el trayecto, detenga el
vehículo en una superficie plana, al
lado del arcén de la vía.

)
Tense el freno de estacionamiento,
y si es necesario, coloque calas
bajo las ruedas para evitar que el
vehículo se desplace.

)
Coloque las cadenas siguiendo
las instrucciones dadas por el
fabricante.

)
Arranque sin brusquedad y realice
una prueba circulando sin superar
la velocidad de 50 km/h.

)
Detenga el vehículo y compruebe
si las cadenas están correctamente
tensadas.


Evite circular por carreteras sin
nieve con las cadenas para nieve
instaladas, ya que ello podría
dañar los neumáticos del vehículo y
la calzada. Se recomienda practicar
el montaje de las cadenas antes de
utilizarlas, en suelo plano y seco. Si
el vehículo va equipado con llantas
de aleación de aluminio, compruebe
que ninguna parte de las cadenas o
las fijaciones está en contacto con la
llanta.


Utilice únicamente cadenas para nieve
diseñadas para el tipo de ruedas que
equipan su vehículo:
Para más información relativa a las
cadenas para nieve, consulte con
la red PEUGEOT o con un taller
cualificado.

Dimensiones de
los neumáticos
de origen
Tamaño de
eslabón máximo

195/65 R15

9 mm
195/70 R15

205/65 R15

215/55 R16

215/50 R17

152
Cambiar una lámpara


CAMBIO DE UNA LÁMPARA


Tipo A

Lámpara totalmente de
cristal: tire suavemente,
ya que va montada a
presión.

Lavado a alta presión


Abra el capó. Para acceder a las
lámparas, pase la mano por detrás del
bloque óptico.
Efectúe las operaciones en sentido
inverso para colocar las lámparas
y compruebe que el capó se haya
cerrado correctamente.
Tipo C

Lámpara halógena: retire
el resorte de bloqueo de
su emplazamiento.
Tipo B

Lámpara con bayoneta:
presione la lámpara y
retírela girándola en
sentido contrario a las
agujas del reloj.
El cambio de las lámparas
halógenas debe efectuarse con
el faro apagado. Espere unos
minutos (riesgo de quemaduras
graves). No toque directamente la
lámpara con los dedos, utilice un paño
sin pelusas.
La formación de condensación en
los faros es natural. El uso normal
del vehículo hace que este vaho
desaparezca.
El cambio de las lámparas se debe realizar
con el contacto cortado o con la batería
desconectada. Espere aproximadamente
3 minutos después del cambio para volver a
conectar la batería.
Compruebe que las luces funcionan
correctamente después de cada intervención.

Cuando utilice este tipo de lavado
en machas persistentes, no
insista en los faros, en las luces ni en
su contorno, para evitar deteriorar el
barniz y la junta de estanqueidad.


Tipos de lámparas

Existen distintos tipos de lámparas
instalados en su vehículo. Para retirarlas:

Tipo D


Diodo electroluminiscente
(LED): para la sustitución de
las luces diurnas, consulte
en la red PEUGEOT o en un
taller cualificado.

153
AYUDA RÁPID
A
7
Cambiar una lámpara


3.
Indicadores de dirección

Tipo B
, PY21W - 21W (ámbar)


- Quite la tapa tirando de la
lengüeta de goma blanda.

- Gire el portalámparas un cuarto
de vuelta, en sentido contrario a
las agujas del reloj.

- Retire el portalámparas
presionando ligeramente encima
y girando en sentido contrario a
las agujas del reloj.

- Sustituya la lámpara.

- Compruebe que ha puesto
correctamente la tapa en todo
el perímetro para asegurar la
estanqueidad.
2.
Luces de posición

Tipo A
, W5W - 5W


- Quite la tapa tirando de la
lengüeta de goma blanda.

- Extraiga el portalámparas
montado a presión tirando del
conector.

- Sustituya la lámpara.

- Compruebe que ha puesto
correctamente la tapa en todo
el perímetro para asegurar la
estanqueidad.


LUCES DELANTERAS



1.
Luces de cruce/Luces de
carretera

Tipo C
, H4 - 55W


- Quite la tapa del medio tirando
de la lengüeta de goma blanda.

- Desconecte el conector eléctrico.

- Suelte la lengüeta de bloqueo.

- Sustituya la lámpara prestando
especial atención para que la
parte metálica coincida con las
ranuras presentes en el piloto.

- Vuelva a colocar la lengüeta de
bloqueo.

- Compruebe que ha puesto
correctamente la tapa en todo
el perímetro para asegurar la
estanqueidad.

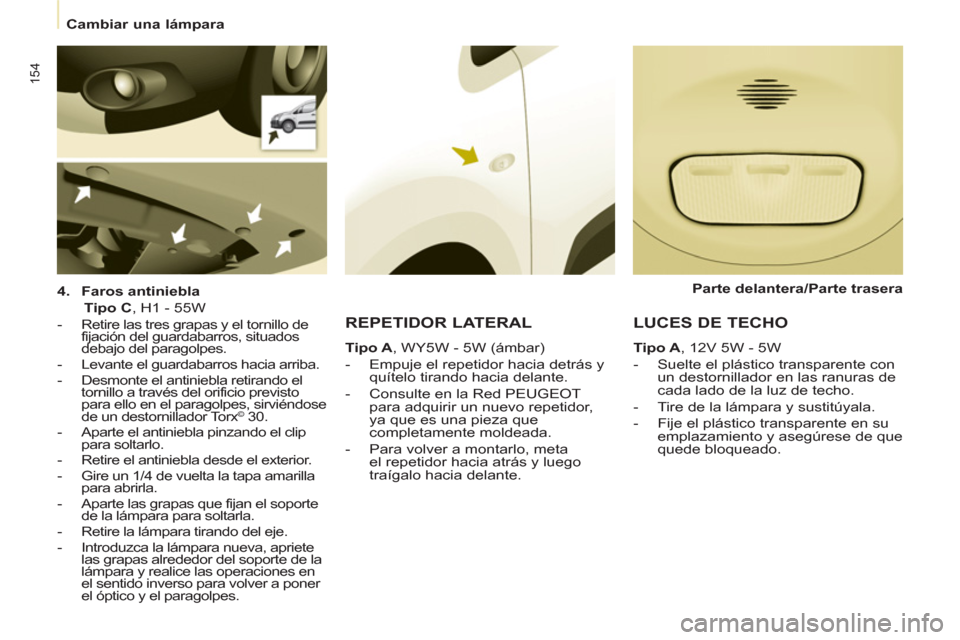

154
Cambiar una lámpara


4.
Faros antiniebla

Tipo C
, H1 - 55W



- Retire las tres grapas y el tornillo de
fijación del guardabarros, situados
debajo del paragolpes.

- Levante el guardabarros hacia arriba.

- Desmonte el antiniebla retirando el
tornillo a través del orificio previsto
para ello en el paragolpes, sirviéndose
de un destornillador Torx
© 30.

- Aparte el antiniebla pinzando el clip
para soltarlo.

- Retire el antiniebla desde el exterior.

- Gire un 1/4 de vuelta la tapa amarilla
para abrirla.

- Aparte las grapas que fijan el soporte
de la lámpara para soltarla.

- Retire la lámpara tirando del eje.

- Introduzca la lámpara nueva, apriete
las grapas alrededor del soporte de la
lámpara y realice las operaciones en
el sentido inverso para volver a poner
el óptico y el paragolpes.



REPETIDOR LATERAL


Tipo A
, WY5W - 5W (ámbar)


- Empuje el repetidor hacia detrás y
quítelo tirando hacia delante.

- Consulte en la Red PEUGEOT
para adquirir un nuevo repetidor,
ya que es una pieza que
completamente moldeada.

- Para volver a montarlo, meta
el repetidor hacia atrás y luego
traígalo hacia delante.


LUCES DE TECHO


Tipo A
, 12V 5W - 5W


- Suelte el plástico transparente con
un destornillador en las ranuras de
cada lado de la luz de techo.

- Tire de la lámpara y sustitúyala.

- Fije el plástico transparente en su
emplazamiento y asegúrese de que
quede bloqueado.

Parte delantera/Parte trasera

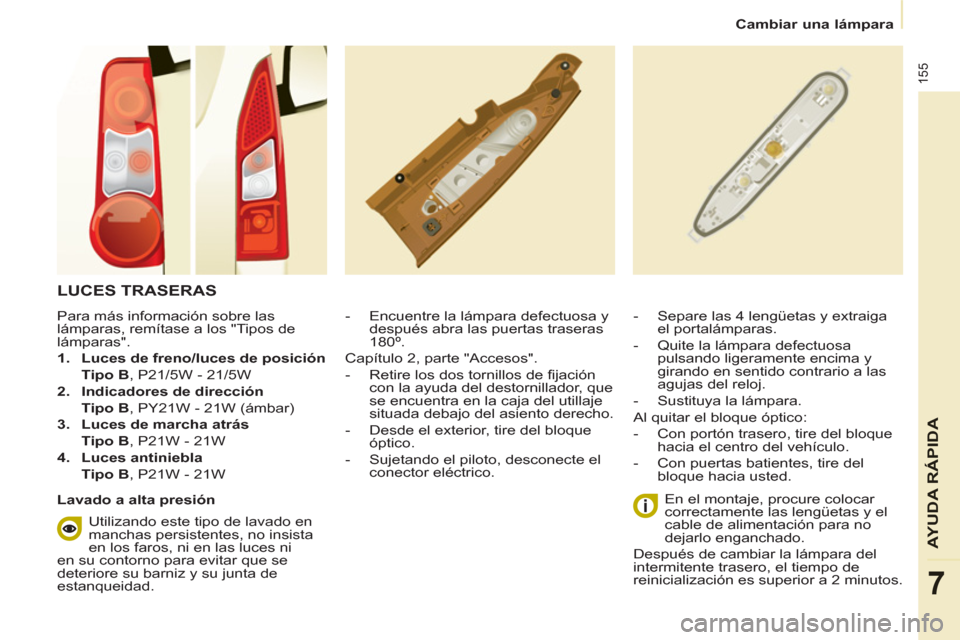

155
AYUDA RÁPID
A
7
Cambiar una lámpara


LUCES TRASERAS




- Encuentre la lámpara defectuosa y
después abra las puertas traseras
180º.
Capítulo 2, parte "Accesos".

- Retire los dos tornillos de fijación
con la ayuda del destornillador, que
se encuentra en la caja del utillaje
situada debajo del asiento derecho.

- Desde el exterior, tire del bloque
óptico.

- Sujetando el piloto, desconecte el
conector eléctrico.

En el montaje, procure colocar
correctamente las lengüetas y el
cable de alimentación para no
dejarlo enganchado.
Después de cambiar la lámpara del
intermitente trasero, el tiempo de
reinicialización es superior a 2 minutos.

- Separe las 4 lengüetas y extraiga
el portalámparas.

- Quite la lámpara defectuosa
pulsando ligeramente encima y
girando en sentido contrario a las
agujas del reloj.

- Sustituya la lámpara.


Al quitar el bloque óptico:


- Con portón trasero, tire del bloque
hacia el centro del vehículo.

- Con puertas batientes, tire del
bloque hacia usted.
Para más información sobre las
lámparas, remítase a los "Tipos de
lámparas".


1.
Luces de freno/luces de posición



Tipo B
, P21/5W - 21/5W

2.
Indicadores de dirección

Tipo B
, PY21W - 21W (ámbar)

3.
Luces de marcha atrás

Tipo B
, P21W - 21W

4.
Luces antiniebla

Tipo B
, P21W - 21W

Lavado a alta presión
Utilizando este tipo de lavado en
manchas persistentes, no insista
en los faros, ni en las luces ni
en su contorno para evitar que se
deteriore su barniz y su junta de
estanqueidad.

156
Cambiar una lámpara


LUCES DE MATRÍCULA




- Desenrosque las dos tuercas.

- Empuje las varillas.

- En caso necesario, desconecte el
conector para retirar el piloto.

- Sustituya la lámpara.


Con portón trasero


- Separe el plástico transparente con
un destornillador.

- Sustituya la lámpara.

- Vuelva a poner el plástico
transparente y presiónelo.


TERCER PILOTO DE STOP


Tipo A, W16W - 16W

Con puertas batientes


- Suelte el guarnecido interior.

- Desconecte el conector separando
su lengüeta.

- Gire el portalámpara un cuarto de
vuelta en el sentido contrario a las
agujas del reloj.

- Sustituya la lámpara.

- Vuelva a poner el portalámpara y
vuelva a conectar el conector.

- Vuelva a poner el guarnecido.



Tipo A
, W5W - 5W

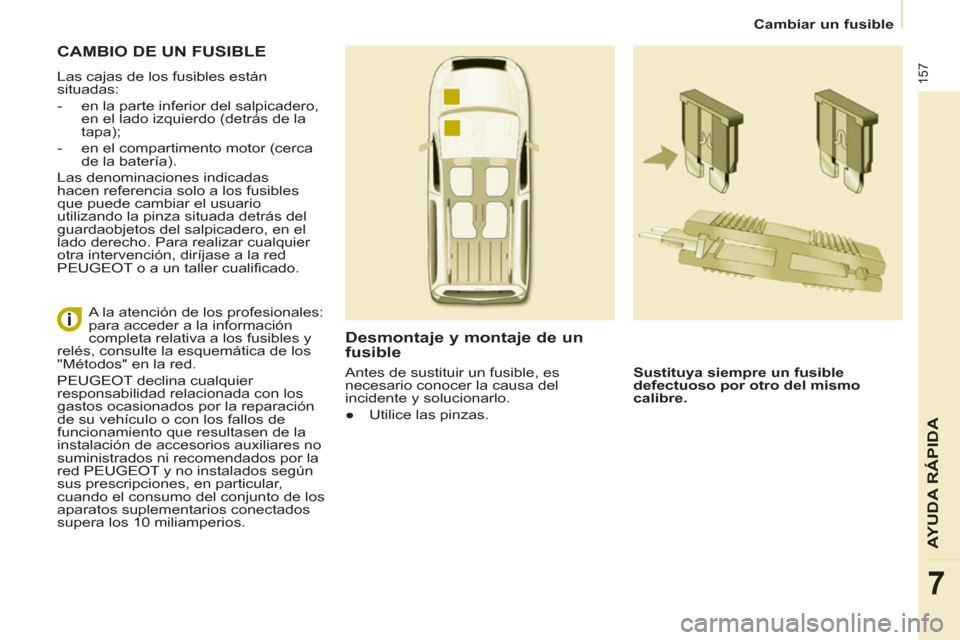

157
AYUDA RÁPID
A
7


Cambiar un fusible


CAMBIO DE UN FUSIBLE

Las cajas de los fusibles están
situadas:


- en la parte inferior del salpicadero,
en el lado izquierdo (detrás de la
tapa);

- en el compartimento motor (cerca
de la batería).
Las denominaciones indicadas
hacen referencia solo a los fusibles
que puede cambiar el usuario
utilizando la pinza situada detrás del
guardaobjetos del salpicadero, en el
lado derecho. Para realizar cualquier
otra intervención, diríjase a la red
PEUGEOT o a un taller cualificado.

Desmontaje y montaje de un
fusible

Sustituya siempre un fusible
defectuoso por otro del mismo
calibre.

A la atención de los profesionales:
para acceder a la información
completa relativa a los fusibles y
relés, consulte la esquemática de los
"Métodos" en la red.
PEUGEOT declina cualquier
responsabilidad relacionada con los
gastos ocasionados por la reparación
de su vehículo o con los fallos de
funcionamiento que resultasen de la
instalación de accesorios auxiliares no
suministrados ni recomendados por la
red PEUGEOT y no instalados según
sus prescripciones, en particular,
cuando el consumo del conjunto de los
aparatos suplementarios conectados
supera los 10 miliamperios.
Antes de sustituir un fusible, es
necesario conocer la causa del
incidente y solucionarlo.


●
Utilice las pinzas.

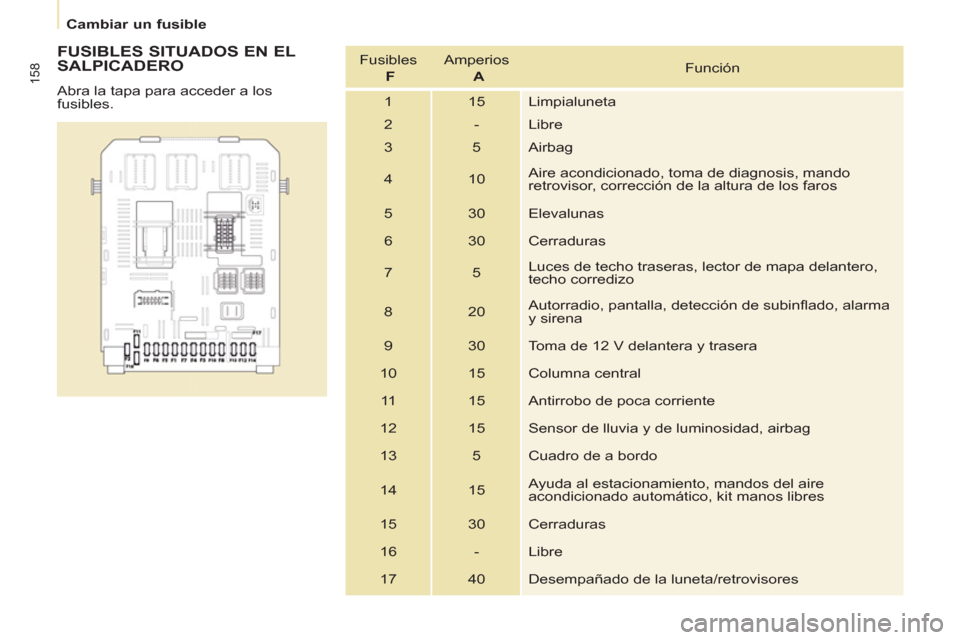

158


Cambiar un fusible



FUSIBLES SITUADOS EN EL
SALPICADERO
Abra la tapa para acceder a los
fusibles. Fusibles
F
Amperios
A
Función
1 15 Limpialuneta
2 - Libre
3 5 Airbag
4 10 Aire acondicionado, toma de diagnosis, mando
retrovisor, corrección de la altura de los faros
5 30 Elevalunas
6 30 Cerraduras
7 5 Luces de techo traseras, lector de mapa delantero,
techo corredizo
8 20 Autorradio, pantalla, detección de subinflado, alarma
y sirena
9 30 Toma de 12 V delantera y trasera
10 15 Columna central
11 15 Antirrobo de poca corriente
12 15 Sensor de lluvia y de luminosidad, airbag
13 5 Cuadro de a bordo
14 15 Ayuda al estacionamiento, mandos del aire
acondicionado automático, kit manos libres
15 30 Cerraduras
16 - Libre
17 40 Desempañado de la luneta/retrovisores
