2013 Peugeot Partner Tepee Klima

2

İçindekiler
Anahtar 19
Kapılar 22
Bagaj kapısı 24
Tavan kapağı 27
Merkezi kilitleme 28
Gösterge tablosu 29
Saat ayarı 30
Uyarı lambaları 31
Ya kıt seviyesi
göstergesi 37
Soğutma sıvısı 37
Düşük hava basıncının
algılanması 38
Bakım göstergesi 39
Aydınlatma reostası 40
Vites kutusu 41
Vites değiştirme
göstergesi 41
Otomatikleştirilmiş 6 vitesli
manuel vites kutusu 42
Direksiyon ayarı 44
Stop & Start 45
Çalıştırma ve stop etme 48
Yokuşta kalkma 49Aydınlatma
kumandası 50
cam sileceği 53
Hız sabitleyici 55
Hız sın
ırlayıcı 58
Isıtma /
Manuel klima 61
otomatik 63
Buzu ve buğu
çözdürme 65
Ön koltuklar 67
Arka oturma sırası 69
Arka koltuklar (5 kişilik) 72
Arka koltuklar (7 kişilik) 75
Modülerlik 82
Düzenlemeler 84
Zenith tavan 88
Tavan barları 93
Tavan lambaları 94
Bagaj gizleyici (5 kişilik) 95
Bagaj perdesi (7 kişilik) 99
Dikiz aynaları 101
Elektrikli camlar 103
2. HAREKETE HAZIR
19-49
4. GÜVENLİK
104-128
Sunum 4
Dış 6
Sürücü mahalli 8
Orta konsol 9
İdeal sürüş konumu 10
İdeal görüş 11
İdeal sürüş 12
Sürücü mahalli 13
Arka düzenlemeler 14
Araçta çocuklar 15
Havalandırmak 16
Eko-sürüş 17
1. ELE ALIŞ
4-18
Flaşör 104
Park freni 104
Park yardımı 105
ABS 107
AFA 107
ASR ve ESC 108
"Grip control" 109
Emniyet kemerleri 111
Airbag'ler 114
Yolcu Airbag'inin devre
dışı bırakılması 11 7
Çocuk koltukları 11 8
Tavsiye edilen koltuklar 122
Yerleştirme 123
Isofi x çocuk koltukları 126
Çocuk güvenlik kilidi 127
3. ERGONOMİ
ve KONFOR 50-103

3
3
3
3
16


İç



HAVALANDIRMAK



Manuel klima için ayarlama tavsiyeleri


Sistemi iyi kullanmak için aşağıdakiler önerilir :


Seçenek



Hava
dağılımı



Sıcaklık



Hava debisi



Hava
devridaimi



AC




Sıcak

-


Soğuk




Buzu
çözme

Buğu
çözme


65
Otomatik Klima ile, ihtiyacınız ne olursa olsun, AUTO bir işleyiş seçmeniz
tavsiye edilir.

İçerdeki hava size uygun hale geldiğinde kapatmayı unutmayınız.
63
Isıtma

Klima

Otomatik klima 61

61

46
Stop & Start

Motorun START moduna geçmesi

"ECO"
gösterge lambası
söner ve motor yeniden
çalışır :


- manuel vites kutusuyla
, debriyaj
pedalına bastığınızda,

- otomatikleştirilmiş 6 vitesli
manuel vites kutusuyla
:


●
vites kolu A
ya da M
konumunday-
ken fren pedalını bıraktığınızda,

●
ya da vites kolu N
konumun-
dayken ve fren pedalı bırakılmış
durumda, vites kolunu A
ya da M

konumuna aldığınızda,

●
ya da geri vitese taktığınızda.


Özel durumlar : START modunun
otomatik olarak devreye girmesi
START modu şu durumlarda otomatik
olarak devreye girer :


- sürücü kapısı açtığınızda,

- sürücünün emniyet kemerini
açtığınızda,

- aracın hızı, manuel vites
kutusu ile 25 km/saatin veya
otomatikleştirilmiş 6 vitesli manuel
vites kutusuyla 11 km/saatin
üzerinde,

- park freni çekiliyor,

- sistemin veya aracın kontrolü için
bazı anlık şartlar (akünün şarj
seviyesi, motor ısısı, fren asistansı,
klima ayarı...) bunu gerektiriyor.
Bu durumda, "ECO"

gösterge lambası birkaç
saniye boyunca yanıp söner,
ardından tamamen söner.

Bu işleyiş biçimi tamamen
normaldir.

Düz vites kutulu bir araçta STOP
modundayken, debriyaja tam
basmadan bir vitese alırsanız, yeniden
çalışt
ırmanın gerçekleşmesi için
debriyaj pedalına basmanızı isteyen
bir mesaj ekranda belirir veya bir uyarı
lambası yanar.



Devreden çıkarma

Herhangi bir anda, sistemi
devreden çıkarma için "ECO
OFF"
kumandasına basınız.
Bu durum, çok işlevli ekranda bir
mesajla birlikte kumandanın gösterge
lambasının yanmasıyla gösterilir.
Eğer devreden çıkarma STOP
modundayken yapıldıysa, motor
hemen yeniden çalışır.

61
ERGONOMİ
ve
KONFO
R
3



Havalandırma

H AVALANDIRMA

yan havalandırıcılar ve orta
havalandırıcılar,


Hava debisi

ayaklar,
ön cam ve ayaklar,
ön cam.
Kumanda, "●" simgesiyle
işaretlenmiş ara konumlara
alınarak, hava dağılımı
ayarlanabilir.


Manuel ayarlar :

Hava dağılımı

Giren havanın dağılımı aşağıdaki
simgeler tarafından gösterilir : kırmızı renk üzerindeyken
içerdeki hava ısıtılır. mavi renk üzerindeyken
içerdeki hava soğutulur, Havalandırıcılardan üfl enen
havanın şiddeti 1'den en fazla
4'e kadar değişir. 0 konumu
üfl emeyi devreden çıkarır.
İç hava konforuna ulaşmak
için bu kumandayı ayarlamayı
unutmayınız.

Isıtma cephesi
Klima cephesi


Sıcaklık

Kumanda :

62


Havalandırma



Dış hava girişi

İçerdeki havanın devridaimi
Klima A/C

Tuş lambası sönüktür. Bu
konuma öncelik verilmelidir.
Tuşa bir kez basılması
klimayı çalıştırır, tuşun
lambası yanar. Tuşa yeniden
basılması işlevi durdurur ve
tuşun lambası söner.
Eğer hava debisi 0
konumundaysa, klima çalışmaz. Klima yalnızca motor çalışırken
işlevseldir.
Tuş lambası yanar. Hava
devridaimi, sürücü mahallini
geçici olarak dış kokulardan
ve dumanlardan yalıtır.
Hava devridaimi, üfl enen
hava kuvveti ayarı (1'den 4'e kadar)
ile kullanıldığında, ister sıcak ayarda,
ister soğuk ayarda istenilen iç hava
konforuna daha hızl
ı bir şekilde
ulaşmayı sağlar.
Bu konum geçici olarak kullanılmalıdır.
İç hava konforuna ulaşıldığında, dış
hava girişi konumuna dönünüz, sürücü
mahalli içindeki havanın yenilenmesini
ve buğun oluşmamasını sağlar. Bu
kullanıma öncelik verilmelidir.

63
ERGONOMİ
ve KONFO
R
3



Havalandırma



Doğru kullanım

Sürücü mahallinin azami soğutmak
veya ısıtmak için, LO ekrana
gelene kadar kumandayı çevirerek
15 değerini veya HI ekrana gelene
kadar kumandayı çevirerek 27 değerini
aşmak mümkündür.
Araca girerken, iç sıcaklık konfor
sıcaklığından çok daha soğuk (veya
sıcak) olabilir. İstenen konfora çabucak
ulaşmak için, gösterilen sıcaklık
değerini değiştirmenin faydası yoktur.
Sistem, seçilen konfor değerine
ulaşmak için tüm kapasitesini kullanır.

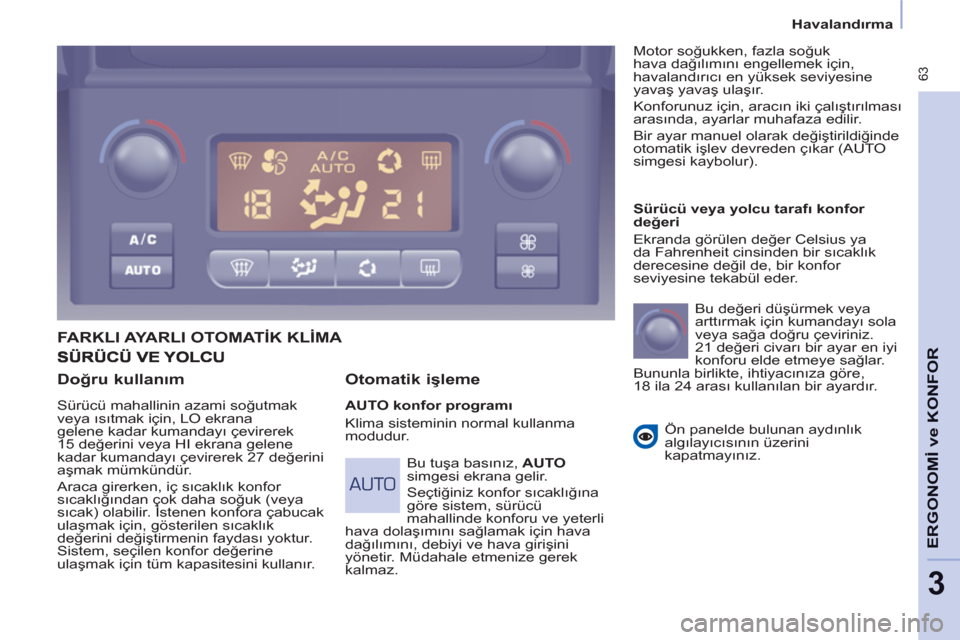

FARKLI AYARLI OTOMATİK KLİMA


Otomatik işleme


AUTO konfor programı
Klima sisteminin normal kullanma
modudur.
Sürücü veya yolcu tarafı konfor
değeri
Ekranda görülen değer Celsius ya
da Fahrenheit cinsinden bir sıcaklık
derecesine değil de, bir konfor
seviyesine tekabül eder.
Bu değeri düşürmek veya
arttırmak için kumandayı sola
veya sağa doğru çeviriniz.
21 değeri civarı bir ayar en iyi
konforu elde etmeye sağlar.
Bununla birlikte, ihtiyacınıza göre,
18 ila 24 arası kullanılan bir ayardır.
Ön panelde bulunan aydınlık
algılayıcısının üzerini
kapatmayınız.

Bu tuşa basınız, AUTO

simgesi ekrana gelir.
Seçtiğiniz konfor sı
caklığına
göre sistem, sürücü
mahallinde konforu ve yeterli
hava dolaşımını sağlamak için hava
dağılımını, debiyi ve hava girişini
yönetir. Müdahale etmenize gerek
kalmaz. Motor soğukken, fazla soğuk
hava dağılımını engellemek için,
havalandırıcı en yüksek seviyesine
yavaş yavaş ulaşır.
Konforunuz için, aracın iki çalıştırılması
arasında, ayarlar muhafaza edilir.
Bir ayar manuel olarak değiştirildiğinde
otomatik işlev devreden çıkar (AUTO
simgesi kaybolur).

64


Havalandırma



Manuel işleme

Sistem tarafından size sunulan ayarı
değiştirerek zevkinize göre de bir
seçim yapabilirsiniz. Diğer işlevler
otomatik olarak ayarlanmaya devam
eder. AUTO
tuşuna bir kez basmanız,
tam otomatik işlemeye geri dönmeyi
sağlar.

Hava dağılımı
Bu tuşa her basışınız hava
dağılımını aşağıdaki şekilde
yönlendirmenizi sağlar :


- ön cama,

- ön cama ve ayaklara,

- ayaklara,

- yan havalandırıcılara, orta
havalandırıcılara ve ayaklara,

- yan havalandırıcılara ve orta
havalandırıcılara.

Hava debisi
Hava debisini düşürmek
ya da artırmak için "küçük
pervane"
veya "büyük
pervane"
tuşlarına basınız.
Hava debisi artıldığında, ekranda
pervanenin kanatlarının içi dolar.

Klimayı çalıştırma /
durdurma
Bu tuşa basınız, A/C
simgesi
ekrana gelir ve klima devreye
girer.
Sistemin devreden
çıkarılması
Pervane simgesi ekrandan
kaybolana kadar hava debisinin
"küçük pervane"
tuşuna
basınız.
Bu işlem klima sisteminin bütün
işlevlerini, hava devridaimi ve arka cam
buzunu çözme (bu donanım aracınızda
mevcutsa) hariç devre dışı bırakır. Konfor
ayarınız artık sağlanmaz ve söner.
Dış hava girişi / İçerdeki
havanın devridaimi
İç havanın devridaimini
sağlamak için bu tuşa basınız.
Havanın devridaimi simgesi
ekrana gelir.
"Büyük pervane"
tuşuna ya da
AUTO
tuşuna yeniden bir kez
basılması, sistemi devre dışı
bırakılmadan evvelki değerlerle
yeniden devreye sokar. Hava devridaimi iç mekanı dış
kokulardan ve dumanlardan yalıtır.
İçerdeki havanın devridaimi işlevini uzun
süre kullanmaktan kaçınınız (koku, nem
ve buğu yapma tehlikesi vardır).
Bu tuşa yeniden bir kez basmanız, dış
hava girişini devreye sokar.
Bu tuşa yeniden bir kez basmanız,
havanın soğutulmasını durdurur.

Sürücü mahalli için verilen sıcaklık
talimatı ve dışardaki sıcaklık ne
olursa olsun, torpido gözünde
bulunan havalandırma borusu, soğuk
hava üfl er (klima devredeyse).
Konforunuz için, devre dışı bırakma
konumunda kalmaktan kaçınınız.

65
ERGONOMİ
ve KONFO
R
3



Havalandırma

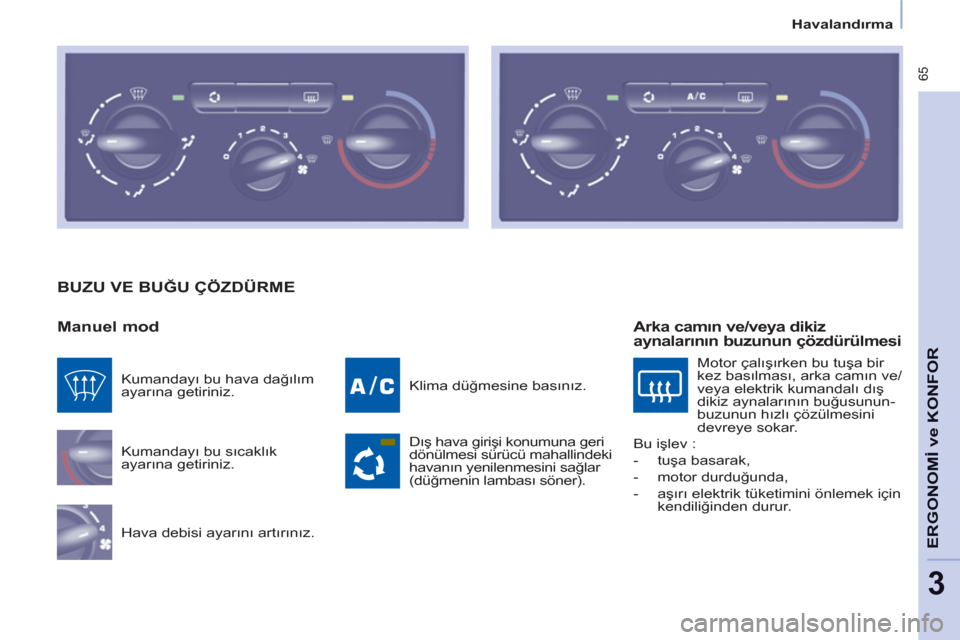

BUZU VE BUĞU ÇÖZDÜRME

Manuel mod

Kumandayı bu sıcaklık
ayarına getiriniz.
Hava debisi ayarını artırınız. Klima düğmesine basınız.
Dış hava girişi konumuna geri
dönülmesi sürücü mahallindeki
havanın yenilenmesini sağlar
(düğmenin lambası söner). Kumandayı bu hava dağılım
ayarına getiriniz.


Arka camın ve/veya dikiz
aynalarının buzunun çözdürülmesi

Motor çalışırken bu tuşa bir
kez basılması, arka camın ve/
veya elektrik kumandalı dış
dikiz aynalarının buğusunun-
buzunun hızlı çözülmesini
devreye sokar.
Bu işlev :


- tuşa basarak,

- motor durduğunda,

- aşırı elektrik tüketimini önlemek için
kendiliğinden durur.
