2013 Peugeot Expert VU Manual del propietario (in Spanish)

Dimensiones

CARACTERÍSTICAS TÉCNICA
S
8


*
Valor suspensión trasera.
L1
L2

H1
H1
H2

L Largo total
4 805 a 4 813
5 135 a 5 143

H Altura total
1 894 * /1 942
2 204 * /2 276

A Distancia entre ejes
3 000
3 122

B Saliente delantero desde el eje
975

C Saliente trasero desde el eje
830 a 838
1 038 a 1 046

D Anchura total:



en la chapa

1 870
con varillas

1 895
con retrovisores abatidos
1 986
con retrovisores desplegados
2 194

E Anchura vía delantera
1 562 a 1 570

F Anchura vía trasera
1 596 a 1 604

I Anchura del suelo interior
2 254
2 584


J Altura interior bajo el techo máxima
1 449
1 750

K Anchura interior máxima
1 600

M Anchura interior entre paso de ruedas
1 245
Diámetro de separación entre las aceras (m)
12,18
12,59
Cargas máximas (kg)



Útil

1 000 a 1 200
En el techo

170
m
3

5
6
7

DIMENSIONES (MM)

El vehículo presenta 2 largos (L1, L2) y 2 alturas (H1, H2).
Consulte las tablas:

144


Dimensiones

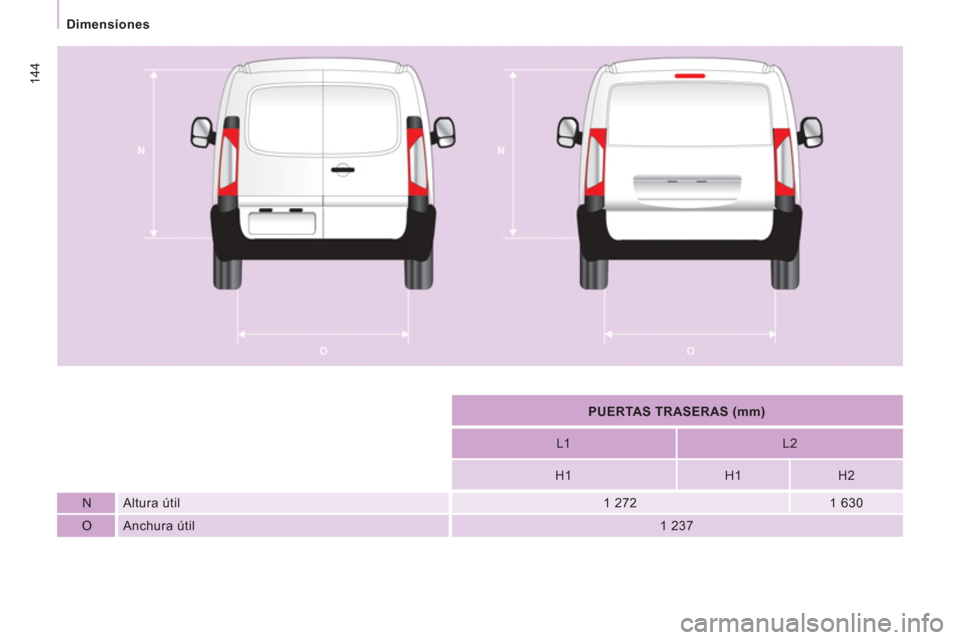

PUERTAS TRASERAS (mm)


L1
L2

H1
H1
H2

N Altura útil

1 272
1 630

O Anchura útil

1 237

Dimensiones

CARACTERÍSTICAS TÉCNICA
S
8



PUERTA LATERAL
CORREDERA
(mm)


L1
L2

H1
H1
H2

P
Altura

1 293
1 301

Q
Anchura

924

146


Dimensiones

14
7


Dimensiones

CARACTERÍSTICAS TÉCNICA
S
8

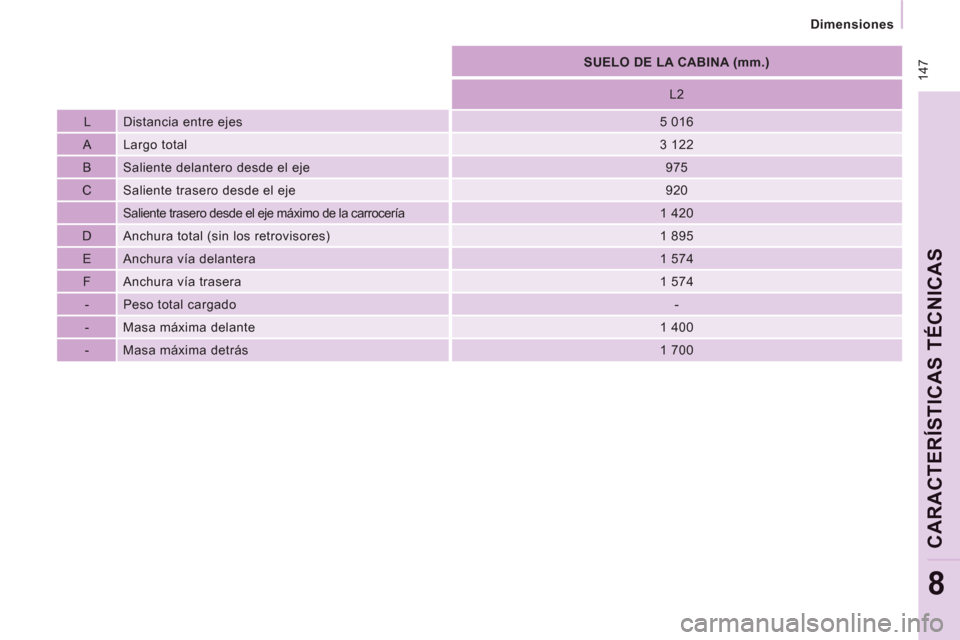

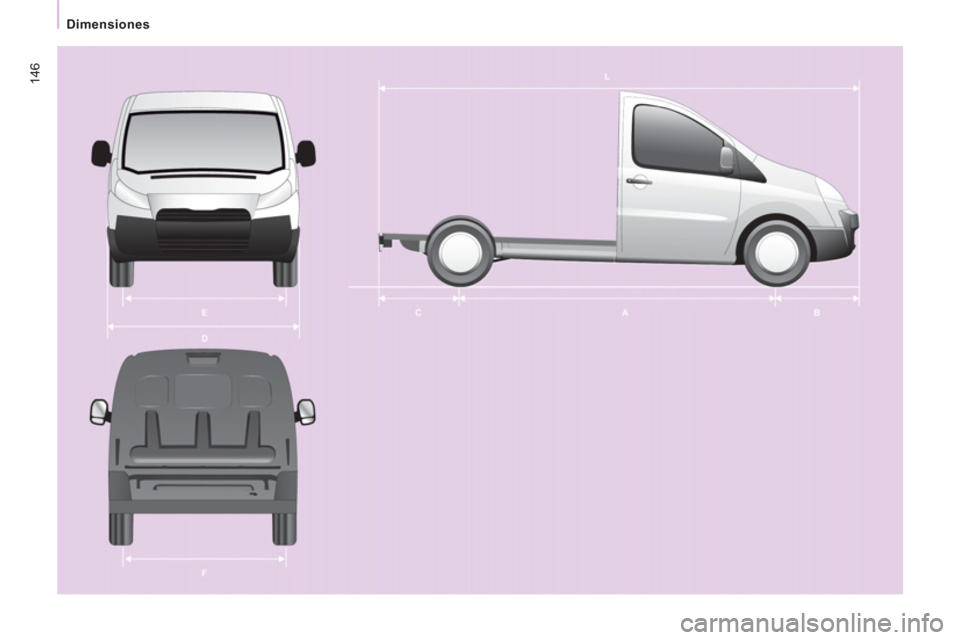

SUELO
DE LA CABINA (mm.)


L2

L Distancia entre ejes

5 016

A Largo total

3 122

B Saliente delantero desde el eje
975

C Saliente trasero desde el eje
920
Saliente trasero desde el eje máximo de la carrocería
1 420

D Anchura total (sin los retrovisores)
1 895

E Anchura vía delantera
1 574

F Anchura vía trasera

1 574

- Peso total cargado

-

- Masa máxima delante
1 400

- Masa máxima detrás
1 700

148
Masas
MASAS Y CARGAS REMOLCABLES (KG)

Para más información, consulte el permiso de circulación.
En cada país es imperativo respetar las cargas remolcables admitidas por la legislación local. Para conocer las posibilidades de remolcado
del vehículo y la masa total autorizada del conjunto, consulte en la red PEUGEOT.

Con compensación de carga

Cuando el vehículo tractor no alcanza la MTMA, dicha masa puede arrastrarse en el remolque.
En cualquier caso, no sobrepase la masa del remolque ni la MMA que se indica en el permiso de circulación.
Respete la capacidad de remolcado de su vehículo.

La masa del remolque con frenos se puede aumentar en la misma medida en que se reduzca la masa del vehículo tractor para no
sobrepasar la MMA.
Una temperatura exterior elevada podría provocar una disminución de la capacidad del vehículo para proteger el motor. Cuando la
temperatura exterior sea superior a 37ºC, limite la masa remolcada a 700 kg, sin compensación de carga.
Arrastrando un remolque, está prohibido superar la velocidad de 100 km/h (respete la legislación vigente en cada país).

14
9
CARACTERÍSTICAS TÉCNICA
S
8

150

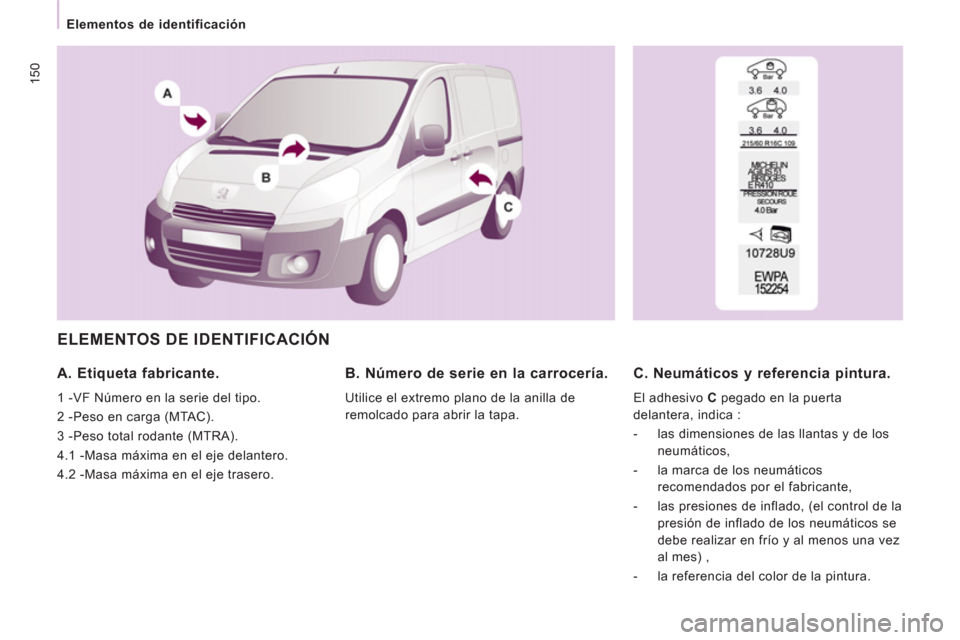

Elementos de identificación


ELEMENTOS DE IDENTIFICACIÓN


A. Etiqueta fabricante.

1 -VF Número en la serie del tipo.
2 -Peso en carga (MTAC).
3 -Peso total rodante (MTRA).
4.1 -Masa máxima en el eje delantero.
4.2 -Masa máxima en el eje trasero.


B. Número de serie en la carrocería.

Utilice el extremo plano de la anilla de
remolcado para abrir la tapa.


C. Neumáticos y referencia pintura.

El adhesivo C
pegado en la puerta
delantera, indica :


- las dimensiones de las llantas y de los
neumáticos,

- la marca de los neumáticos
recomendados por el fabricante,

- las presiones de inflado, (el control de la
presión de inflado de los neumáticos se
debe realizar en frío y al menos una vez
al mes) ,

- la referencia del color de la pintura.
