Cambiar un fusible

AYUDA RÁPIDA
7

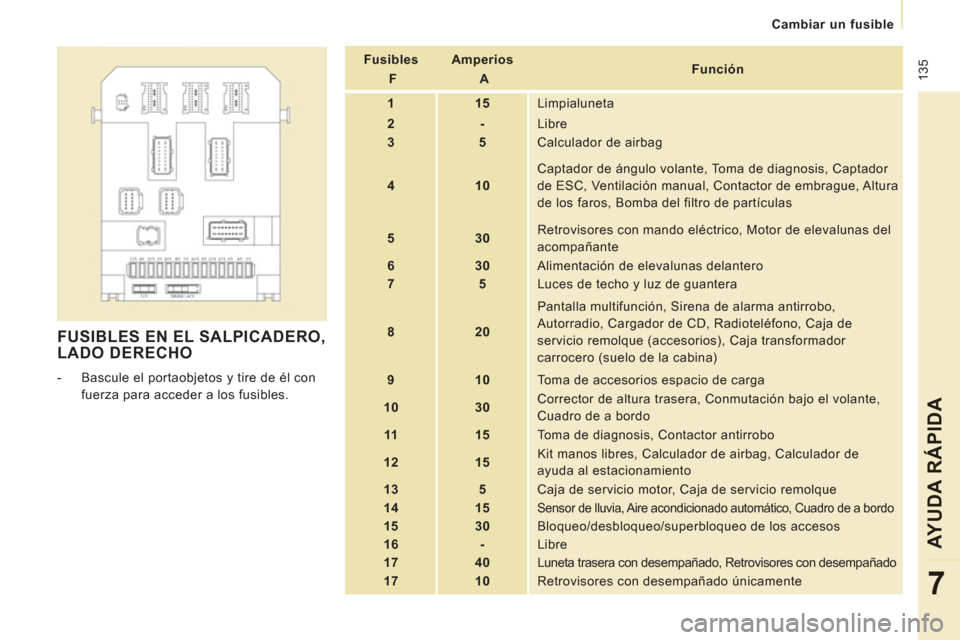

FUSIBLES EN EL SALPICADERO, LADO DERECHO



- Bascule el portaobjetos y tire de él con
fuerza para acceder a los fusibles.

Fusibles
F


Amperios
A

Función


1


15
Limpialuneta


2


-
Libre


3


5
Calculador de airbag


4


10
Captador de ángulo volante, Toma de diagnosis, Captador
de ESC, Ventilación manual, Contactor de embrague, Altura
de los faros, Bomba del filtro de partículas


5


30
Retrovisores con mando eléctrico, Motor de elevalunas del
acompañante


6


30
Alimentación de elevalunas delantero


7


5
Luces de techo y luz de guantera


8


20
Pantalla multifunción, Sirena de alarma antirrobo,
Autorradio, Cargador de CD, Radioteléfono, Caja de
servicio remolque (accesorios), Caja transformador
carrocero (suelo de la cabina)


9

10
Toma de accesorios espacio de carga


10


30
Corrector de altura trasera, Conmutación bajo el volante,
Cuadro de a bordo


11


15
Toma de diagnosis, Contactor antirrobo


12


15
Kit manos libres, Calculador de airbag, Calculador de
ayuda al estacionamiento


13


5
Caja de servicio motor, Caja de servicio remolque


14


15


Sensor de lluvia, Aire acondicionado automático, Cuadro de a bordo



15


30
Bloqueo/desbloqueo/superbloqueo de los accesos


16


-
Libre


17


40 Luneta trasera con desempañado, Retrovisores con desempañado


17


10
Retrovisores con desempañado únicamente

136


Cambiar un fusible


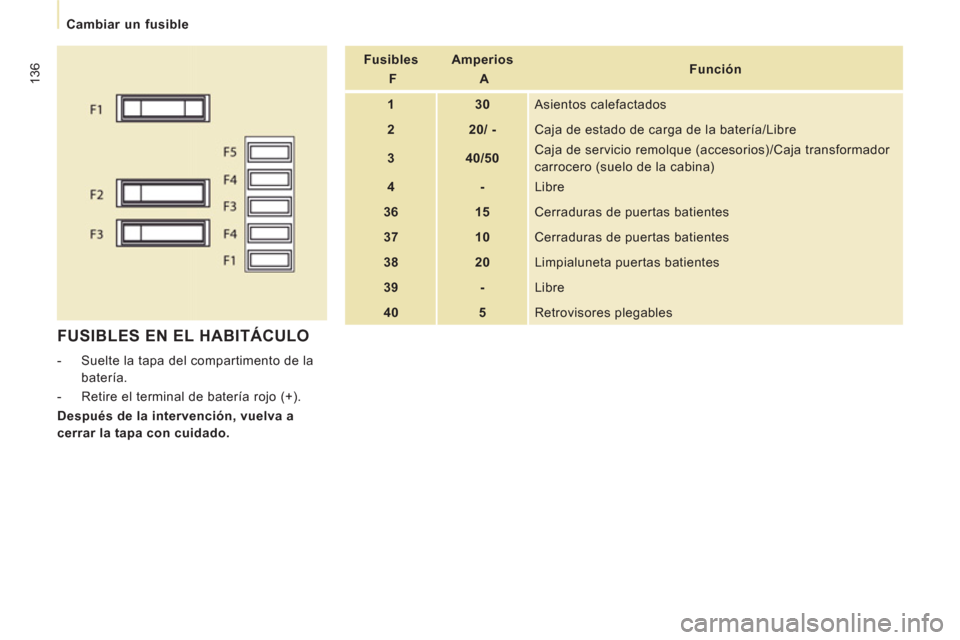

FUSIBLES EN EL HABITÁCULO



- Suelte la tapa del compartimento de la
batería.

- Retire el terminal de batería rojo (+).

Después de la intervención, vuelva a
cerrar la tapa con cuidado.

Fusibles
F


Amperios
A

Función


1


30
Asientos calefactados


2


20/
-
Caja de estado de carga de la batería/Libre


3


40/50
Caja de servicio remolque (accesorios)/Caja transformador
carrocero (suelo de la cabina)


4


-
Libre


36


15
Cerraduras de puertas batientes


37


10
Cerraduras de puertas batientes


38


20
Limpialuneta puertas batientes


39


-
Libre


40


5
Retrovisores plegables

137


Cambiar un fusible

AYUDA RÁPIDA
7

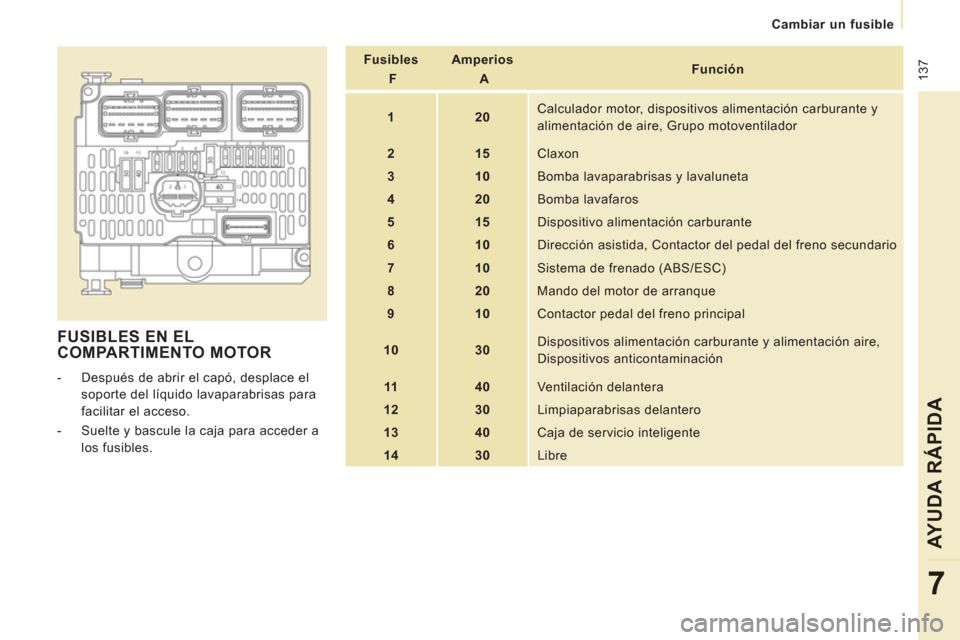

FUSIBLES EN EL
COMPARTIMENTO MOTOR


- Después de abrir el capó, desplace el
soporte del líquido lavaparabrisas para
facilitar el acceso.

- Suelte y bascule la caja para acceder a
los fusibles.

Fusibles
F


Amperios
A

Función


1


20
Calculador motor, dispositivos alimentación carburante y
alimentación de aire, Grupo motoventilador


2


15
Claxon


3


10
Bomba lavaparabrisas y lavaluneta


4


20
Bomba lavafaros


5


15
Dispositivo alimentación carburante


6


10
Dirección asistida, Contactor del pedal del freno secundario


7


10
Sistema de frenado (ABS/ESC)


8


20
Mando del motor de arranque


9


10
Contactor pedal del freno principal


10


30
Dispositivos alimentación carburante y alimentación aire,
Dispositivos anticontaminación


11


40
Ventilación delantera


12


30 Limpiaparabrisas delantero


13


40
Caja de servicio inteligente


14


30
Libre

138


Cambiar un fusible


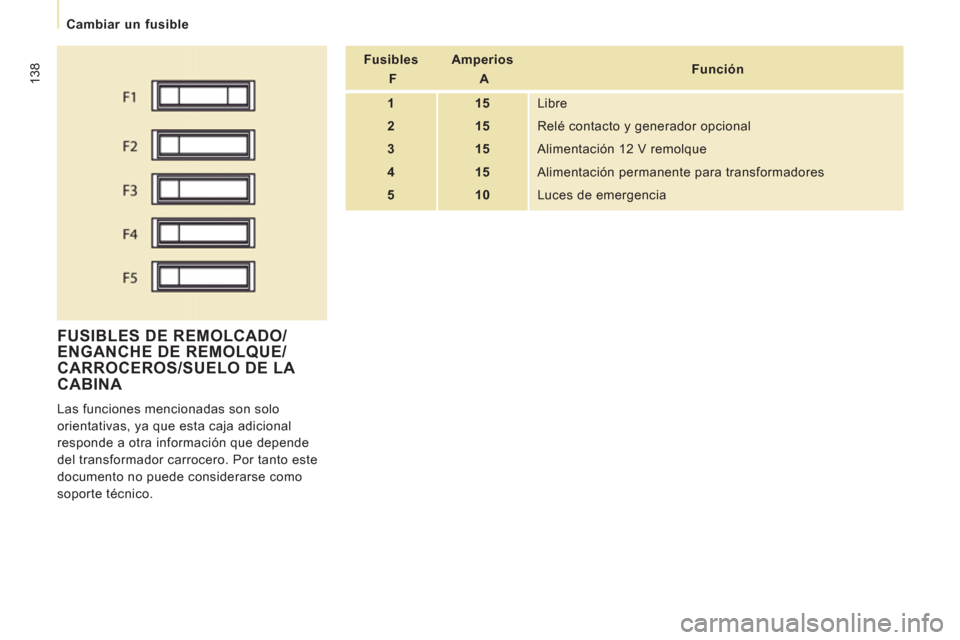

FUSIBLES DE REMOLCADO/ENGANCHE DE REMOLQUE/
CARROCEROS/SUELO DE LA CABINA
Las funciones mencionadas son solo
orientativas, ya que esta caja adicional
responde a otra información que depende
del transformador carrocero. Por tanto este
documento no puede considerarse como
soporte técnico.

Fusibles
F


Amperios
A

Función


1


15
Libre


2


15
Relé contacto y generador opcional


3


15
Alimentación 12 V remolque


4


15
Alimentación permanente para transformadores


5


10
Luces de emergencia

139


Cambiar una escobilla del limpiaparabrisas

AYUDA RÁPIDA
7


Colocación en la posición especial
de las escobillas de limpiaparabrisas


- Durante el minuto posterior al corte del
contacto, accione hacia abajo el mando
del limpiaparabrisas para colocar las
escobillas a lo largo de los montantes
del parabrisas (posición especial).

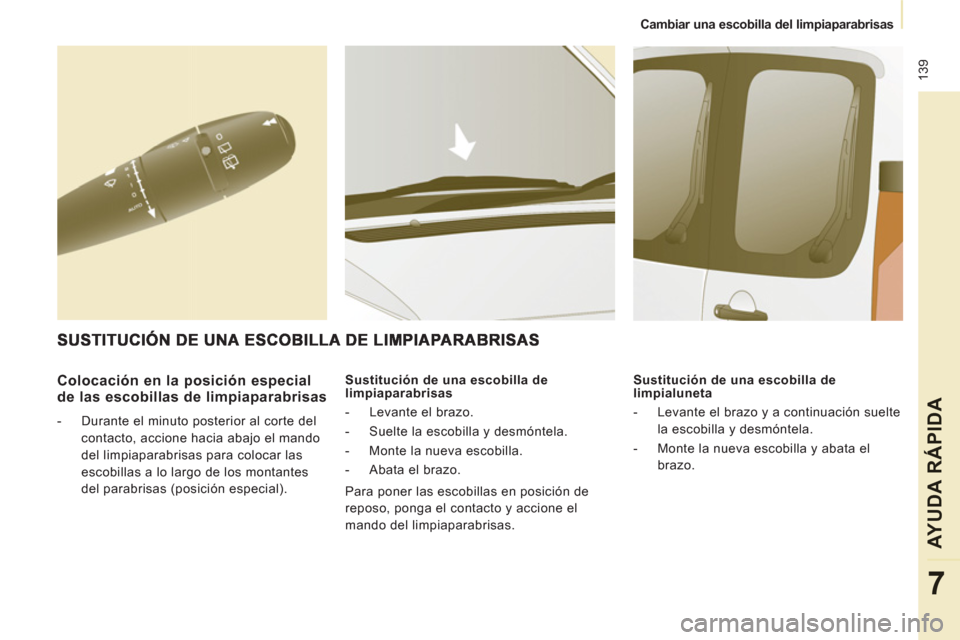

Sustitución de una escobilla de
limpiaparabrisas


- Levante el brazo.

- Suelte la escobilla y desmóntela.

- Monte la nueva escobilla.

- Abata el brazo.
Sustitución de una escobilla de
limpialuneta


- Levante el brazo y a continuación suelte
la escobilla y desmóntela.

- Monte la nueva escobilla y abata el
brazo.



Para poner las escobillas en posición de
reposo, ponga el contacto y accione el
mando del limpiaparabrisas.

140

Sin elevación (con las cuatro ruedas
en el suelo)
Utilice siempre una barra de remolcado.


Por la parte delantera



- Suelte la tapa presionando en la parte
inferior de la misma.

- Enrosque la anilla amovible de
remolcado al máximo.


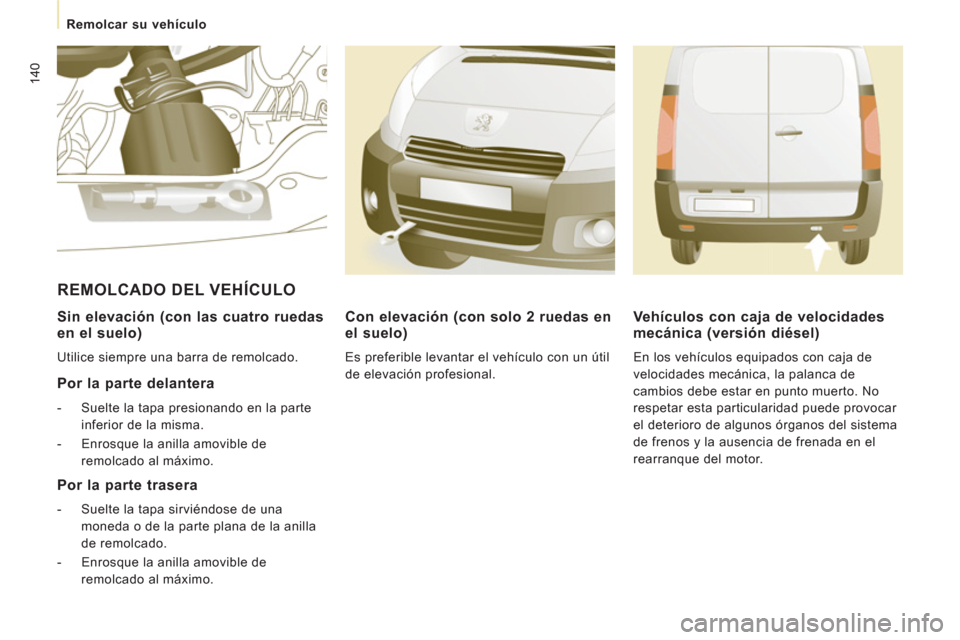

REMOLCADO DEL VEHÍCULO


Con elevación (con solo 2 ruedas en
el suelo)
Es preferible levantar el vehículo con un útil
de elevación profesional.


Por la parte trasera



- Suelte la tapa sirviéndose de una
moneda o de la parte plana de la anilla
de remolcado.

- Enrosque la anilla amovible de
remolcado al máximo.



Vehículos con caja de velocidades
mecánica (versión diésel)
En los vehículos equipados con caja de
velocidades mecánica, la palanca de
cambios debe estar en punto muerto. No
respetar esta particularidad puede provocar
el deterioro de algunos órganos del sistema
de frenos y la ausencia de frenada en el
rearranque del motor. Remolcar su vehículo

14
1


Remolcar su vehículo

AYUDA RÁPIDA
7


Consignas generales

Respete la legislación nacional vigente.
Compruebe que el peso del vehículo tractor
es superior al del vehículo remolcado.
El conductor al volante del vehículo
remolcado debe poseer un permiso de
conducción válido.
Para remolcar un vehículo con las cuatro
ruedas en el suelo, utilice siempre una barra
de remolcado homologada. Está prohibido
utilizar cuerdas o correas.
Si el vehículo remolcado tiene el motor
parado, la asistencia a la frenada y la
dirección asistida no están operativas.
En los siguientes casos, es obligatorio que
el remolcado del vehículo sea realizado por
un profesional:


- vehículo inmovilizado en autopista,
autovía o vía rápida;

- vehículos con 4 ruedas motrices;

- si no es posible poner la caja de
velocidades en punto muerto,
desbloquear la dirección o destensar el
freno de estacionamiento;

- remolcado con solo dos ruedas en el
suelo;

- falta de barra de remolcado
homologada, etc.

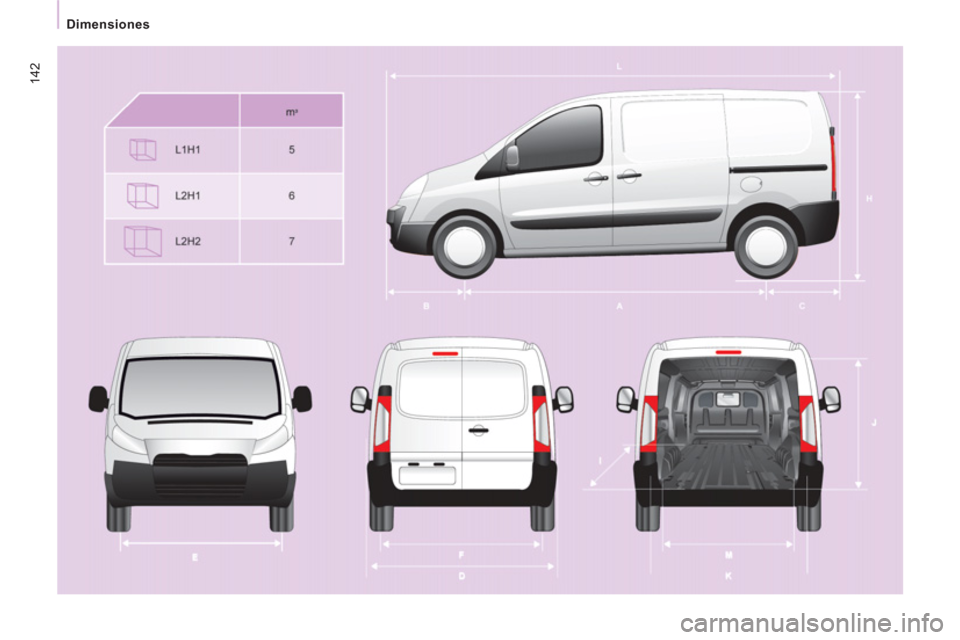

142
