2013 Peugeot Boxer Manual do proprietário (in Portuguese)

167
9
CARACTERÍSTICAS TÉCNICA
S

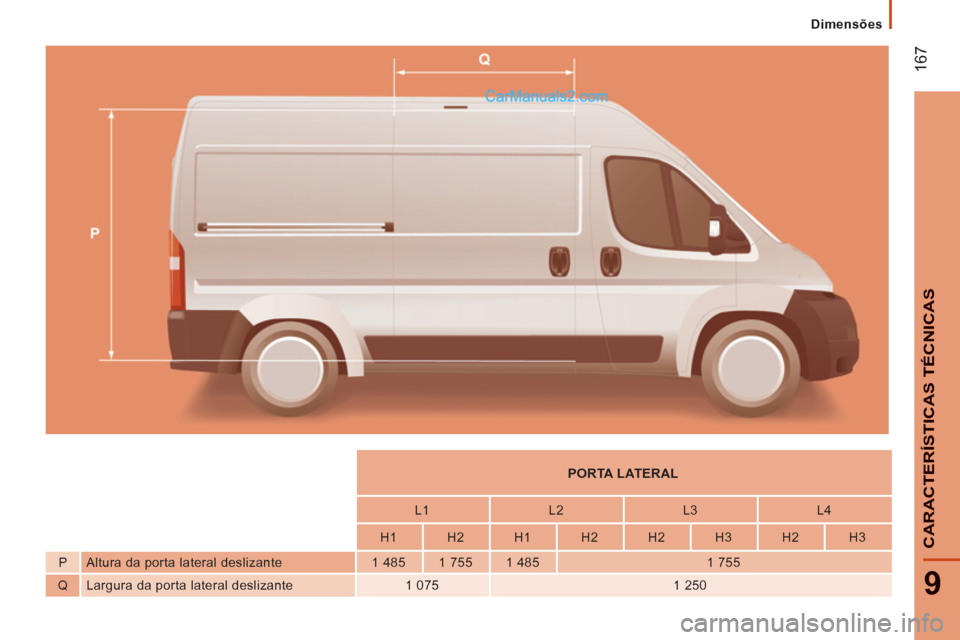

PORTA LATERAL






L1
L2
L3
L4





H1
H2
H1
H2
H2
H3
H2
H3

P Altura da porta lateral deslizante
1 485
1 755
1 485
1 755

Q Largura da porta lateral deslizante
1 075
1 250

Dimensões

168


Dimensões

169
9
CARACTERÍSTICAS TÉCNICA
S

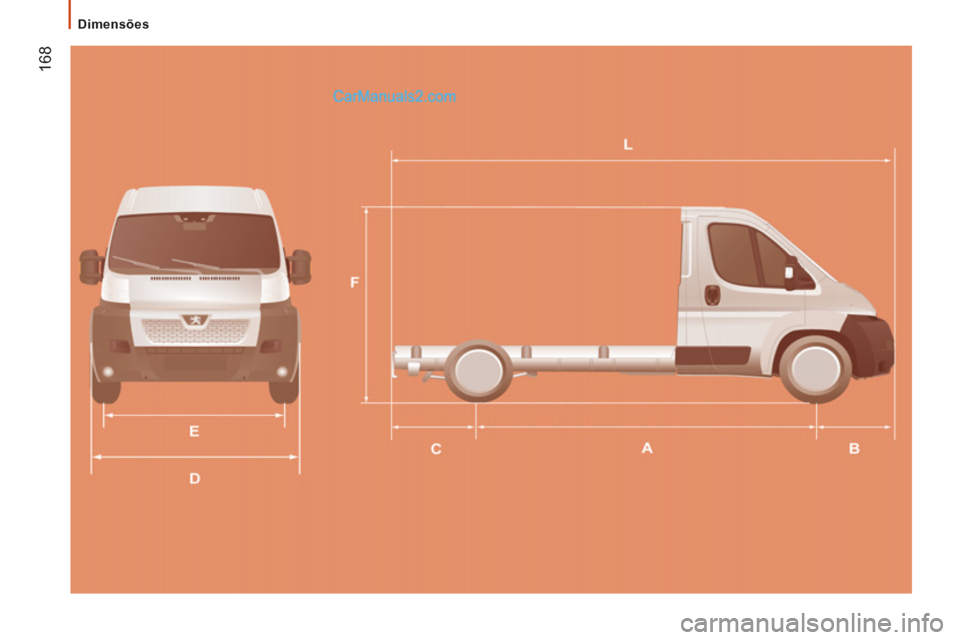

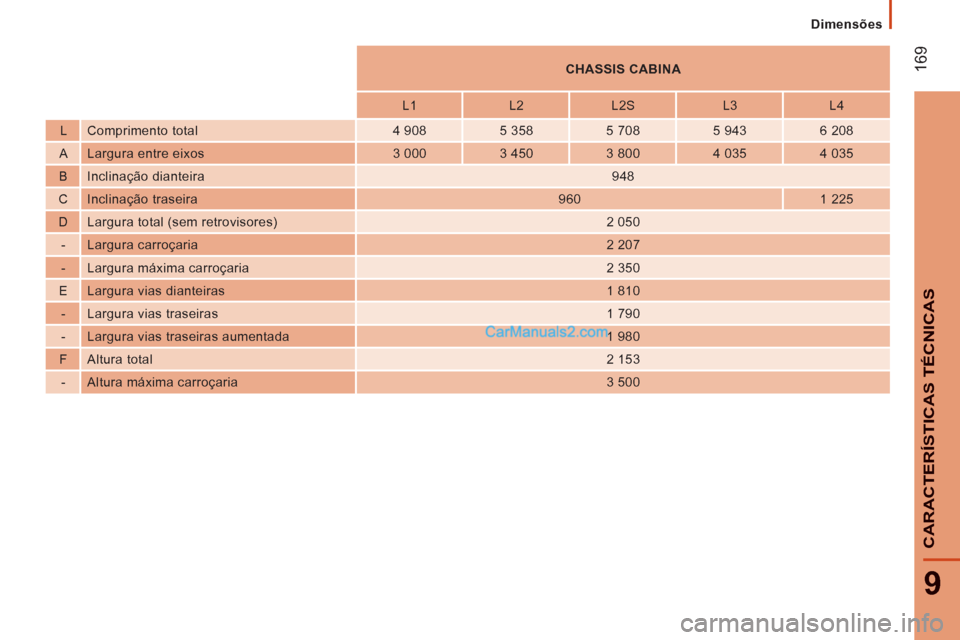

CHASSIS CABINA


L1
L2
L2S
L3
L4

L Comprimento total
4 908
5 358
5 708
5 943
6 208

A Largura entre eixos
3 000
3 450
3 800
4 035
4 035

B Inclinação dianteira
948

C Inclinação traseira
960
1 225

D Largura total (sem retrovisores)
2 050

- Largura carroçaria
2 207

- Largura máxima carroçaria
2 350

E Largura vias dianteiras
1 810

- Largura vias traseiras
1 790

- Largura vias traseiras aumentada
1 980

F Altura total

2 153

- Altura máxima carroçaria
3 500

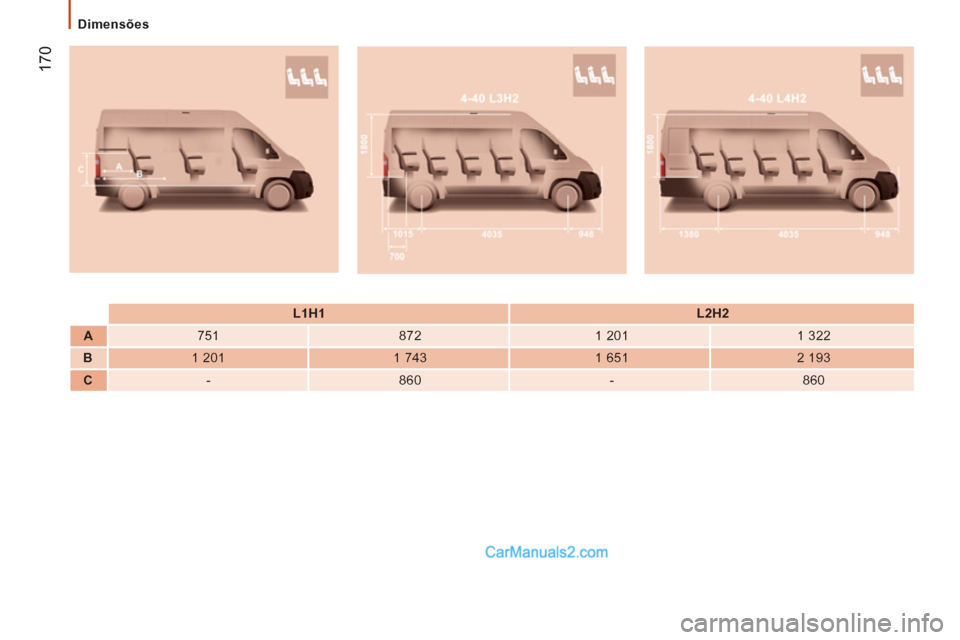

Dimensões

17
0



L1H1


L2H2



A


751
872
1 201
1 322


B


1 201
1 743
1 651
2 193


C


-
860
-
860

Dimensões

17
1
9
CARACTERÍSTICAS TÉCNICA
S
Motorizações Diesel
Qualidade do combustível utilizado para os motores Diesel

Os motores Diesel são perfeitamente compatíveis com os biocombustíveis em conformidade com as normas europeias, actuais e futuras
(gasóleo em conformidade com a norma EN 590 misturado com um biocombustível em conformidade com a norma EN 14214) podendo ser
distribuídos na bomba (incorporação possível de 0 a 7 % de Éster Metílico de Ácidos Gordos).
A utilização de biocombustível B30 é possível em determinados motores a Diesel; no entanto, esta utilização é condicionada pela aplicação
rigorosa das condições de manutenção específicas. Consultar a Rede PEUGEOT.
A utilização de um outro tipo de (bio)combustível (óleos vegetais ou animais puros ou diluídos, combustível doméstico...) é formalmente
proibida (risco de danos do motor e do circuito de combustível).

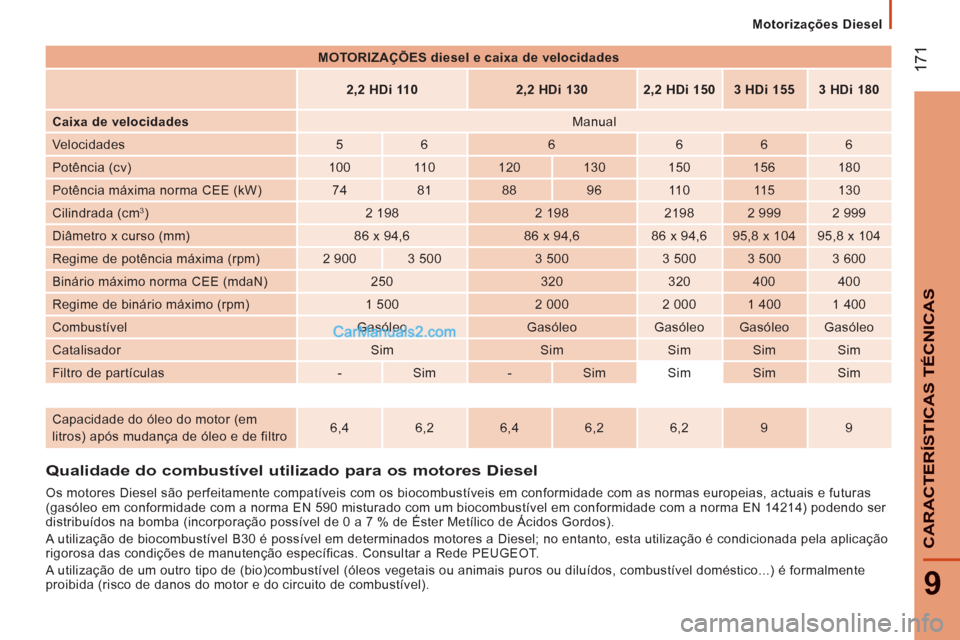

MOTORIZAÇÕES diesel e caixa de velocidades





2,2 HDi 110


2,2 HDi 130


2,2 HDi 150



3 HDi 155


3 HDi 180


Caixa de velocidades
Manual
Velocidades
5
6
6
6
6
6
Potência (cv)
100
11 0
120
130
150
156
180
Potência máxima norma CEE (kW)
74
81
88
96
11 0
11 5
130
Cilindrada (cm
3
)
2 198
2 198
2198
2 999
2 999
Diâmetro x curso (mm)
86 x 94,6
86 x 94,6
86 x 94,6
95,8 x 104
95,8 x 104
Regime de potência máxima (rpm)
2 900
3 500
3 500
3 500
3 500
3 600
Binário máximo norma CEE (mdaN)
250
320
320
400
400
Regime de binário máximo (rpm)
1 500
2 000
2 000
1 400
1 400
Combustível
Gasóleo
Gasóleo
Gasóleo
Gasóleo
Gasóleo
Catalisador
Sim
Sim
Sim
Sim
Sim
Filtro de partículas
-
Sim
-
Sim
Sim
Sim
Sim





Capacidade do óleo do motor (em
litros) após mudança de óleo e de filtro
6,4
6,2
6,4
6,2
6,2
9
9

172

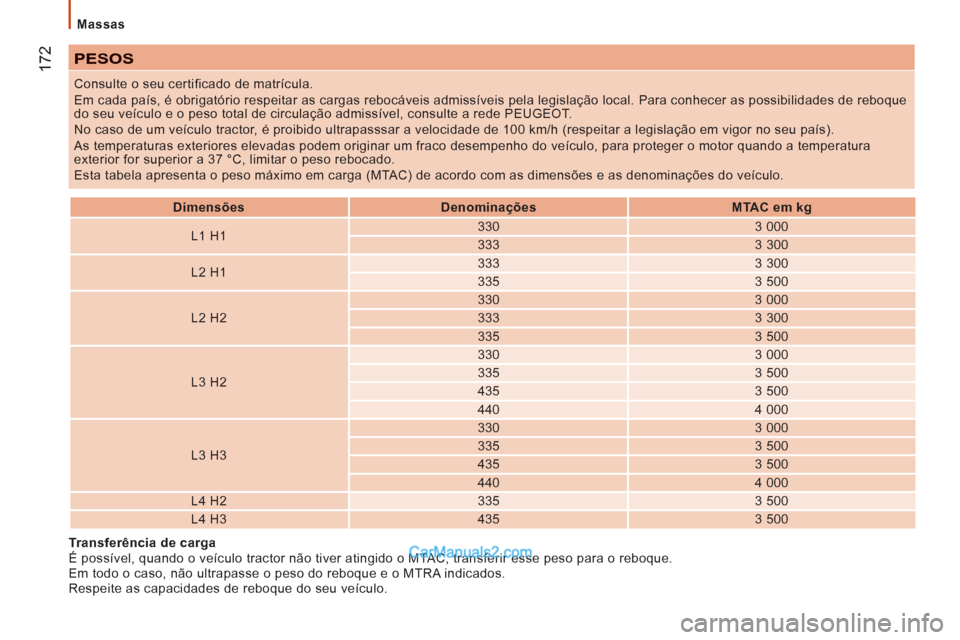

Massas

PESOS



Dimensões


Denominações


MTAC em kg


L1 H1
330
3 000

333
3 300

L2 H1
333
3 300

335
3 500

L2 H2
330
3 000

333
3 300

335
3 500

L3 H2
330
3 000

335
3 500

435
3 500

440
4 000

L3 H3
330
3 000

335
3 500

435
3 500

440
4 000

L4 H2
335
3 500

L4 H3
435
3 500 Consulte o seu certificado de matrícula.
Em cada país, é obrigatório respeitar as cargas rebocáveis admissíveis pela legislação local. Para conhecer as possibilidades de reboque
do seu veículo e o peso total de circulação admissível, consulte a rede PEUGEOT.
No caso de um veículo tractor, é proibido ultrapasssar a velocidade de 100 km/h (respeitar a legislação em vigor no seu país).
As temperaturas exteriores elevadas podem originar um fraco desempenho do veículo, para proteger o motor quando a temperatura
exterior for superior a 37 °C, limitar o peso rebocado.
Esta tabela apresenta o peso máximo em carga (MTAC) de acordo com as dimensões e as denominações do veículo.

Transferência de carga
É possível, quando o veículo tractor não tiver atingido o MTAC, transferir esse peso para o reboque.
Em todo o caso, não ultrapasse o peso do reboque e o MTRA indicados.
Respeite as capacidades de reboque do seu veículo.

17
3
9
CARACTERÍSTICAS TÉCNICA
S

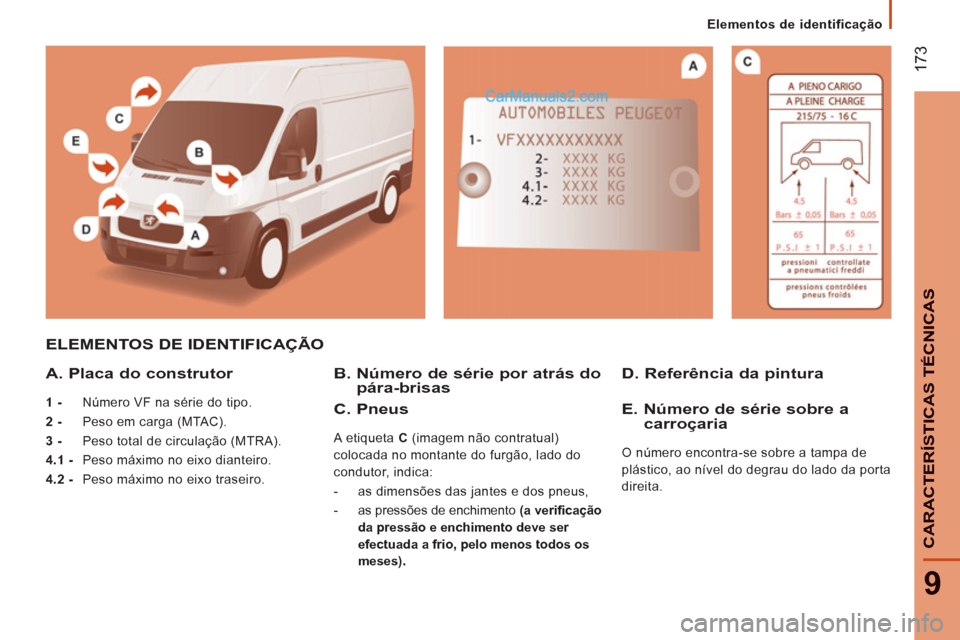

Elementos de identificação
ELEMENTOS DE IDENTIFICAÇÃO
A. Placa do construtor


1 -
Número VF na série do tipo.

2 -
Peso em carga (MTAC).

3 -
Peso total de circulação (MTRA).

4.1 -
Peso máximo no eixo dianteiro.

4.2 -
Peso máximo no eixo traseiro.


B. Número de série por atrás do
pára-brisas D. Referência da pintura

C. Pneus

A etiqueta C
(imagem não contratual)
colocada no montante do furgão, lado do
condutor, indica:


- as dimensões das jantes e dos pneus,

- as pressões de enchimento (a verificação
da pressão e enchimento deve ser
efectuada a frio, pelo menos todos os
meses).



E. Número de série sobre acarroçaria

O número encontra-se sobre a tampa de
plástico, ao nível do degrau do lado da porta
direita.

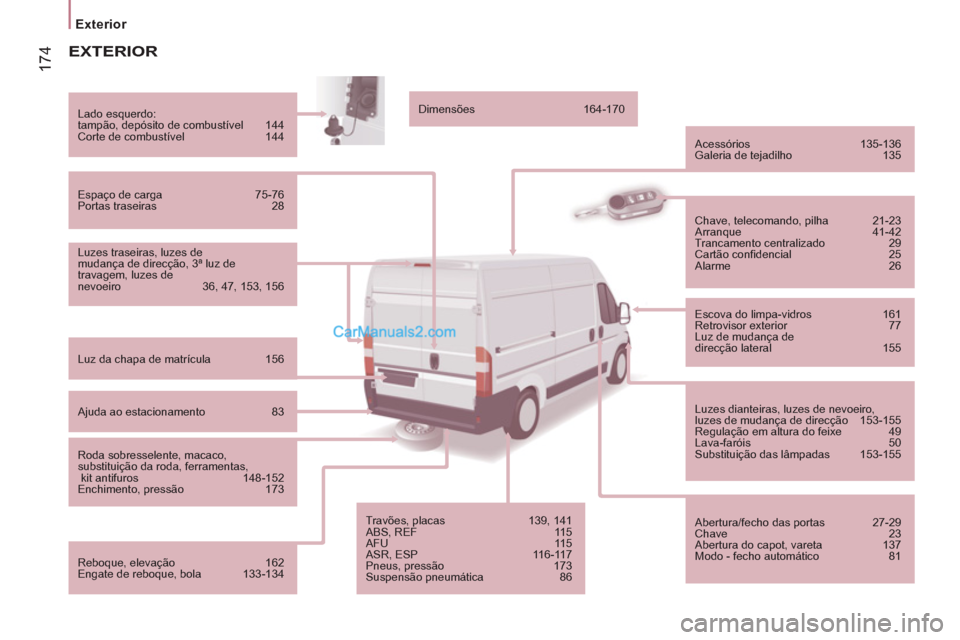

174
Exterior





EXTERIOR


Luzes traseiras, luzes de
mudança de direcção, 3ª luz de
travagem, luzes de
nevoeiro 36, 47, 153, 156
Lado esquerdo:
tampão, depósito de combustível 144
Corte de combustível 144

Espaço de carga 75-76
Portas traseiras 28

Luz da chapa de matrícula 156

Ajuda ao estacionamento 83

Roda sobresselente, macaco,
substituição da roda, ferramentas,
kit antifuros 148-152
Enchimento, pressão 173

Reboque, elevação 162
Engate de reboque, bola 133-134
Dimensões 164-170

Acessórios 135-136
Galeria de tejadilho 135

Travões, placas 139, 141
ABS, REF 115
AFU 115
ASR, ESP 116-117
Pneus, pressão 173
Suspensão pneumática 86
Chave, telecomando, pilha 21-23
Arranque 41-42
Trancamento centralizado 29
Cartão confidencial 25
Alarme 26

Escova do limpa-vidros 161
Retrovisor exterior 77
Luz de mudança de
direcção lateral 155

Luzes dianteiras, luzes de nevoeiro,
luzes de mudança de direcção 153-155
Regulação em altura do feixe 49
Lava-faróis 50
Substituição das lâmpadas 153-155

Abertura/fecho das portas 27-29
Chave 23
Abertura do capot, vareta 137
Modo - fecho automático 81
