2013 Peugeot 508 Hybrid Manuel du propriétaire (in French)

2
55
Ouvertures
Lève-vitres électriques
1.Commande de lève-vitre électrique avant gauche.2.Commande de lève-vitre électrique avant droit.3.Commande de lève-vitre électrique arrière droit.4.Commande de lève-vitre électrique arrière gauche.5.Neutralisation des commandes de lève-
vitres électri
ques situées aux placesarrière,
verrouillage des por tes arrière
(sécurité enfants).
Fonctionnement manuelPour ouvrir ou fermer la vitre, appuyez sur la commande ou tirez-la, sans dépasser le point
de résistance. La vitre s’arrête dès que vous
relâchez la commande.
Fonctionnement automatique (suivant version)Pour ouvrir ou fermer la vitre, appuyez
sur la commande ou tirez-la, au-delà dupoint de résistance : la vitre s’ouvre ou se
ferme complètement après avoir relâché la
commande. Une nouvelle impulsion arrête le
mouvement de la vitre.
Les commandes des lève-vitres restent
opérationnelles environ une minute après le
retrait de la clé de contact.
A l
’issue de cette temporisation, toute action
des lève-vitres est inopérante. Pour les réactiver, remettez le contact.

Antipincement

Lorsque la vitre remonte et rencontre unobstacle, elle s’arrête et aussitôt redescend
part
iellement.
En cas d’ouver ture intempestive de la vitre lors
de sa fermeture, appuyez sur la commandejusqu’à l’ouver ture complète, puis tirez lacommande aussitôt jusqu’à la fermeture de la
vitre. Maintenez encore la commande pendant
environ une seconde après la fermeture.
Pendant cette opération d’activation de
la fonction, la fonction antipincement est
inopérante.

Neutralisation des commandes de lève-vitres arrière

Pour la sécurité de vos enfants, appuyez sur la commande 5
pour neutraliser les commandes
des lève-vitres arrière quelle que soit leur
position.
Les commandes intérieures des por tes arrière
sont également neutralisées.
Bouton enfoncé, le voyant est allumé, les commandes sont neutralisées. Bouton relevé,
les commandes sont actives, le voyant est
éteint.

56
Ouvertures

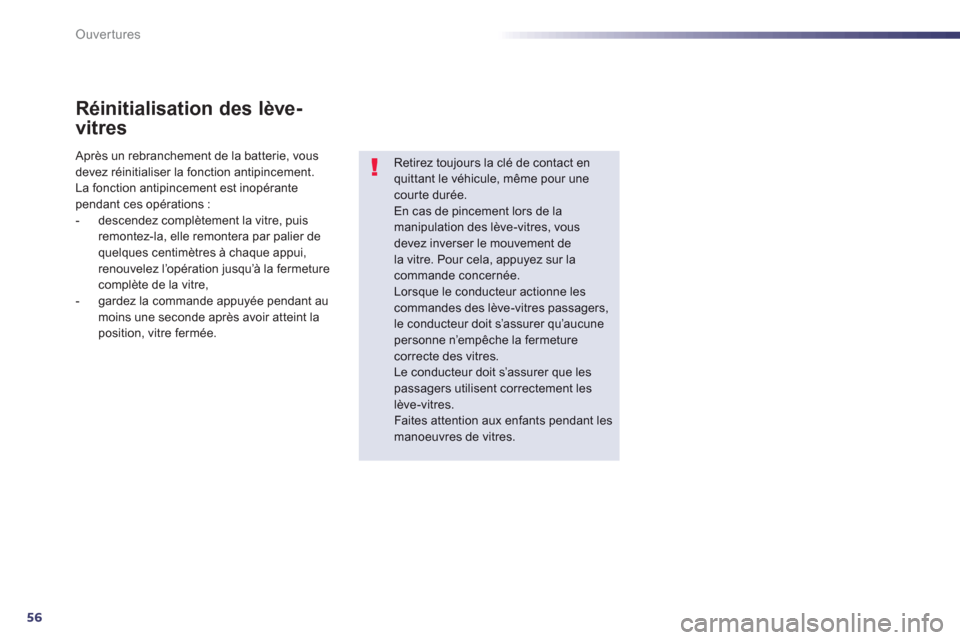

Réinitialisation des lève-
v
itres
Retirez toujours la clé de contact enquittant le véhicule, même pour unecourte durée.En cas de pincement lors de la
manipulation des lève-vitres, vous devez inverser le mouvement de la vitre. Pour cela, appuyez sur la commande concernée. Lorsque le conducteur actionne les commandes des lève-vitres passagers,le conducteur doit s’assurer qu’aucune personne n’empêche la fermeture correcte des vitres. Le conducteur doit s’assurer que lespassagers utilisent correctement leslève-vitres. Faites attention aux enfants pendant les manoeuvres de vitres.

Après un rebranchement de la batterie, vous
devez réinitialiser la fonction antipincement.La fonction antipincement est inopérantependant ces opérations :
- descendez complètement la vitre, puis
remontez-la, elle remontera par palier de quelques centimètres à chaque appui, renouvelez l’opération jusqu’à la fermeturecomplète de la vitre,
- gardez la commande appuyée pendant au moins une seconde après avoir atteint laposition, vitre fermée.

2
57
Ouvertures











Coffre


Berline
)Après déverrouillage total du véhicule à la
télécommande ou à la clé, appuyez sur ce bouton.
SW
) Après déverrouillage total du véhicule à la
télécommande ou à la clé, appuyez vers le
haut (sur la palette A), et soulevez le coffre.A

De l’intérieur

Restez appuyé sur ce bouton jusqu’à entendre
le déverrouillage du coffre.



Ouverture

Fermeture
)
Abaissez le coffre à l’aide de la poignée depréhension intérieure.
Lorsque le volet de coffre est mal fermé :


-
moteur tournant, ce témoin etun message apparaissent sur l’afficheur du combiné pendant quelques secondes,
-véhicule roulant
(vitesse supérieure
à 10 km/h), ce témoin et un message,
accompagné d’un signal sonore,
apparaissent sur l’afficheur du combiné
pendant quelques secondes.

58
Ouvertures




Coffre motorisé (SW)
Ouverture
Véhicule verrouillé /
super-verrouillé
) Effectuez un appui sur ce bouton A
, situé sur la clé àtélécommande.


Véhicule déverrouillé
)
Effectuez un appui sur le bouton A
de la cléà télécommande, ou un appui sur le bouton
B
du coffre.



De l’intérieur
)Appuyez sur ce bouton pour déverrouiller et ouvrir le coffre.



Veillez à l’abs ence d’obstacle lors del’ouverture du coffre à distance.

2
59
Ouvertures
) Appuyez sur ce bouton Cpour commander la fermetureélectrique du coffre.
Ne pas
gêner la fermeture du couvercle de coffre ; tout obstacle à la fermeture provoque
l’arrêt et une remontée automatique de quelques centimètres.
Pour fermer manuellement : bougez
légèrement le coffre vers le haut puis vers le
bas afin de le débrayez puis abaissez-le jusqu’à
la fermeture.
Afin d’éviter les risques de blessure,
veillez à ce qu’aucune personne nese trouve à proximité du coffre lorsdes manoeuvres d’ouver ture et defermeture.
Lorsque le couvercle est en cours d’ouverture
ou de fermeture électrique, vous pouvez à tout
moment, interrompre son mouvement :) appuyez sur le bouton intérieur ou sur le bouton Ade la clé à télécommande ou sur le bouton B
ou Cdu coffre.

Interruption de l’ouverture
ou de la fermeture
Ré
glage hauteur
d’o u ve r t u r e

La hauteur maximum d’ouverture du coffre
peut être mémorisée (hauteur sous plafond
réduite, ...).
Cette mémorisation s’effectue en deux étapes,
par appuis successifs sur le bouton C
:


- pendant l’ouver ture, un premier appui
permet d’arrêter le volet de coffre à la hauteur souhaitée,

- un second appui maintenu mémorise
la position du volet de co
ffre, un signal sonore confirme la mémorisation.
Pour supprimer cette mémorisation,effectuez un nouvel appui maintenu jusqu’au signal sonore.

Alerte «coffre ouvert»

Moteur tournant ou véhicule roulant, si le coffreest mal fermé, un message accompagné d’unsignal sonore (à par tir de 10 km/h) s’affiche sur
l’afficheur du combiné.

60
Ouvertures
Commande de secours
(Berline et SW)
Dispositif pour déverrouiller mécaniquement
le coffre en cas de dysfonctionnement de la
batterie ou du verrouillage centralisé.
Déverrouillage
)Rabattez les sièges arrière, afin d’accéder à la serrure par l’intérieur du coffre.)Introduisez un petit tournevis dans
l’orifice A de la serrure, puis basculez lelevier vers la gauche pour déverrouiller le coffre.

2
61
Ouvertures








Toit ouvrant


Ouverture

Tournez la commande rotative vers la gauchepour faire coulisser le toit (plusieurs positions
d’ouver ture possibles).
Volet d’occultation

Le volet d’occultation améliore le confort
thermique et acoustique.

Celui-ci est entraîné automatiquement lors de l’ouverture du toit. Il est nécessaire de le
remettre en place manuellement lors de lafermeture du toit.

Entrebâillement

Vous disposez d’un toit ouvrant en verre teinté qui augmente la luminosité et la vision dans l’habitacle.
Ramenez la commande rotative en position
initiale.Lorsque la position du panneau verre ne correspond pas à la position indiquée sur la commande rotative, enfoncez la couronne de la commande pour déclencher son ouver ture jusqu’à cette position.
Fermeture

Tournez la commande rotative vers la droitepour entrebâiller le toit ouvrant.

62
Ouvertures
Antipincement
Un dispositif antipincement stoppe la
fermeture du toit ouvrant en coulissement et entrebâillement. Si celui-ci rencontre un
obstacle il s’ouvre de nouveau par tiellement.
Après une nouvelle tentative inefficace, il peut être nécessaire de forcer la fermeture du voleten procédant à la réinitialisation du système.

Réinitialisation du système


Après un rebranchement de la batterie
ou en cas de dys
fonctionnement pendant
son mouvement, il peut être nécessaire de réinitialiser le système :) tournez la commande rotative vers la droite
pour entrebâiller le toit,)
attendez que le toit soit entrebâillécomplètement, )
appuyez aussitôt sur la commande rotative pendant au moins trois secondes.

En cas d’ouver ture intem
pestive du toit à la
fermeture, et aussitôt après l’arrêt du toit :


- amenez la commande en position
fermeture complète,

- appuyez aussitôt sur la commande rotative,

- maintenez l’appui
jusqu’à la fermeturecomplète du toit.
Pendant ces opérations, la fonction
antipincement est inopérante
.
Le conducteur doit s’assurer que les passagers utilisent correctement le toit. Faîtes attention aux enfants pendant la manoeuvre du toit.
