Page 181 of 352
179
INFORMACJE PRAKTYCZNE
Udać się możliwie jak najszyb-
ciej do ASO sieci PEUGEOT
lub do warsztatu specjali-
stycznego.
Koniecznie poinformować technika,
że został użyty ten zestaw. Po wyko-
naniu diagnostyki, technik poinformu-
je, czy opona może być naprawiona,
czy musi być wymieniona.
)

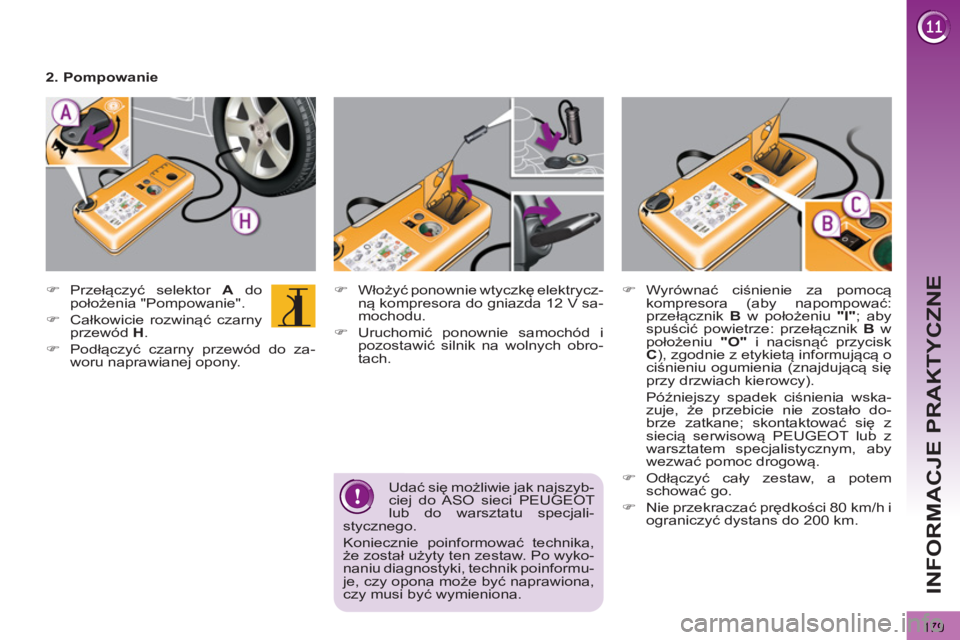

Przełączyć selektor A
do
położenia "Pompowanie".
)
Całkowicie rozwinąć czarny
przewód H
.
)
Podłączyć czarny przewód do za-
woru naprawianej opony.
)
Włożyć ponownie wtyczkę elektrycz-
ną kompresora do gniazda 12 V sa-
mochodu.
)
Uruchomić ponownie samochód i
pozostawić silnik na wolnych obro-
tach.
)
Wyrównać ciśnienie za pomocą
kompresora (aby napompować:
przełą
cznik B
w położeniu "I"
; aby
spuścić powietrze: przełącznik B
w
położeniu "O"
i nacisnąć przycisk
C
), zgodnie z etykietą informującą o
ciśnieniu ogumienia (znajdującą się
przy drzwiach kierowcy).
Późniejszy spadek ciśnienia wska-
zuje, że przebicie nie zostało do-
brze zatkane; skontaktować się z
siecią serwisową PEUGEOT lub z
warsztatem specjalistycznym, aby
wezwać pomoc drogową.
)
Odłączyć cały zestaw, a potem
schować go.
)
Nie przekraczać prędkości 80 km/h i
ograniczyć dystans do 200 km.
2. Pompowanie
Page 182 of 352
180
INFORMACJE PRAKTYCZNE

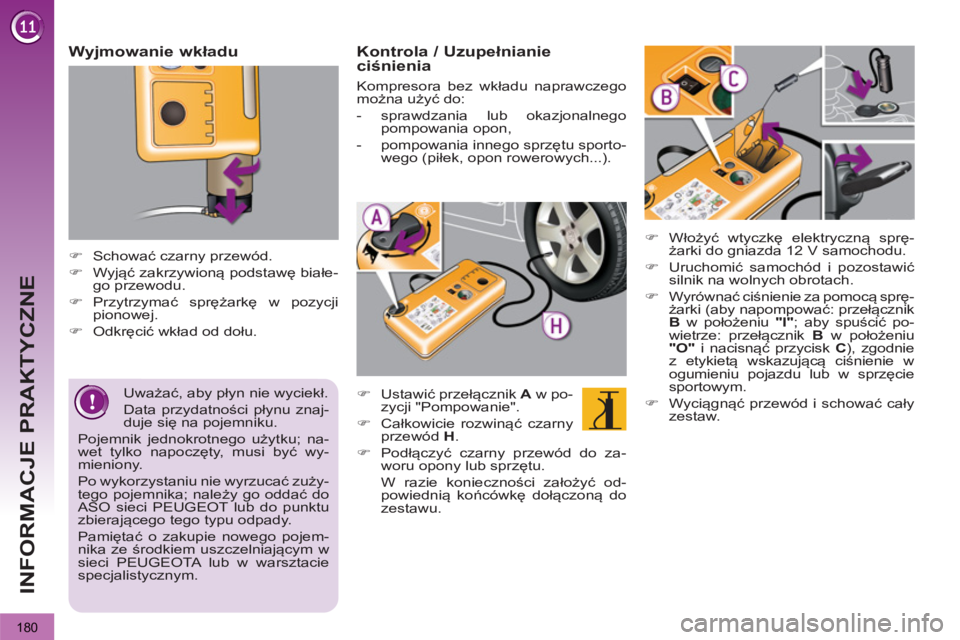

Wyjmowanie wkładu
)
Schować czarny przewód.
)
Wyjąć zakrzywioną podstawę białe-
go przewodu.
)
Przytrzymać sprężarkę w pozycji
pionowej.
)
Odkręcić wkład od dołu.
Uważać, aby płyn nie wyciekł.
Data przydatności płynu znaj-
duje się na pojemniku.
Pojemnik jednokrotnego użytku; na-
wet tylko napoczęty, musi być wy-
mieniony.
Po wykorzystaniu nie wyrzucać zuży-
tego pojemnika; należy go oddać do
ASO sieci PEUGEOT lub do punktu
zbierającego tego typu odpady.
Pamiętać o zakupie nowego pojem-
nika ze środkiem uszczelniającym w
sieci PEUGEOTA lub w warsztacie
specjalistycznym.
Kontrola / Uzupełnianie
ciśnienia
)
Ustawić przełącznik A
w po-
zycji "Pompowanie".
)
Całkowicie rozwinąć czarny
przewód H
.
)
Podłączyć czarny przewód do za-
woru opony lub sprzętu.
W razie konieczności założyć od-
powiednią końcówkę dołączoną do
zestawu.
Kompresora bez wkładu naprawczego
można użyć do:
- sprawdzania lub okazjonalnego
pompowania opon,
- pompowania innego sprzętu sporto-
wego (piłek, opon rowerowych...).
)
Włożyć wtyczkę elektryczną sprę-
żarki do gniazda 12 V samochodu.
)
Uruchomić samochód i pozostawić
silnik na wolnych obrotach.
)
Wyrównać ciśnienie za pomocą sprę-
żarki (aby napompować: przełącznik
B
w położeniu "I"
; aby spuścić po-
wietrze: przełącznik B
w położeniu
"O"
i nacisnąć przycisk C
), zgodnie
z etykietą wskazującą ciśnienie w
ogumieniu pojazdu lub w sprzęcie
sportowym.
)
Wyciągnąć przewód i schować cały
zestaw.
Page 185 of 352
183
INFORMACJE PRAKTYCZNE

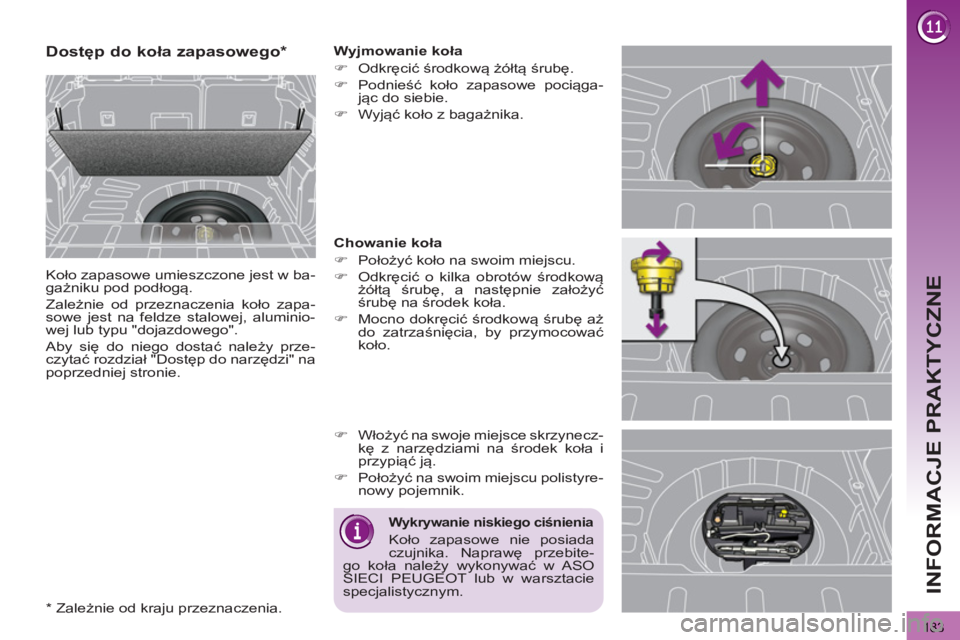

Dostęp do koła zapasowego *
Koło zapasowe umieszczone jest w ba-
gażniku pod podłogą.
Zależnie od przeznaczenia koło zapa-
sowe jest na feldze stalowej, aluminio-
wej lub typu "dojazdowego".
Aby się do niego dostać należy prze-
czytać rozdział "Dostęp do narzędzi" na
poprzedniej stronie.
Wyjmowanie koła
)
Odkręcić środkową żółtą śrubę.
)
Podnieść koło zapasowe pociąga-
jąc do siebie.
)
Wyjąć koło z bagażnika.
Chowanie koła
)
Położyć koło na swoim miejscu.
)
Odkręcić o kilka obrotów środkową
żółtą śrubę, a następnie założyć
śrubę na środek koła.
)
Mocno dokręcić środkową śrubę aż
do zatrzaśnięcia, by przymocować
koło.
)
Włożyć na swoje miejsce skrzynecz-
kę z narzędziami na środek koła i
przypiąć ją.
)
Położyć na swoim miejscu polistyre-
nowy pojemnik.
Wykrywanie niskiego ciśnienia
Koło zapasowe nie posiada
czujnika. Naprawę przebite-
go koła należy wykonywać w ASO
SIECI PEUGEOT lub w warsztacie
specjalistycznym.
*
Zależnie od kraju przeznaczenia.
Page 189 of 352
187
INFORMACJE PRAKTYCZNE

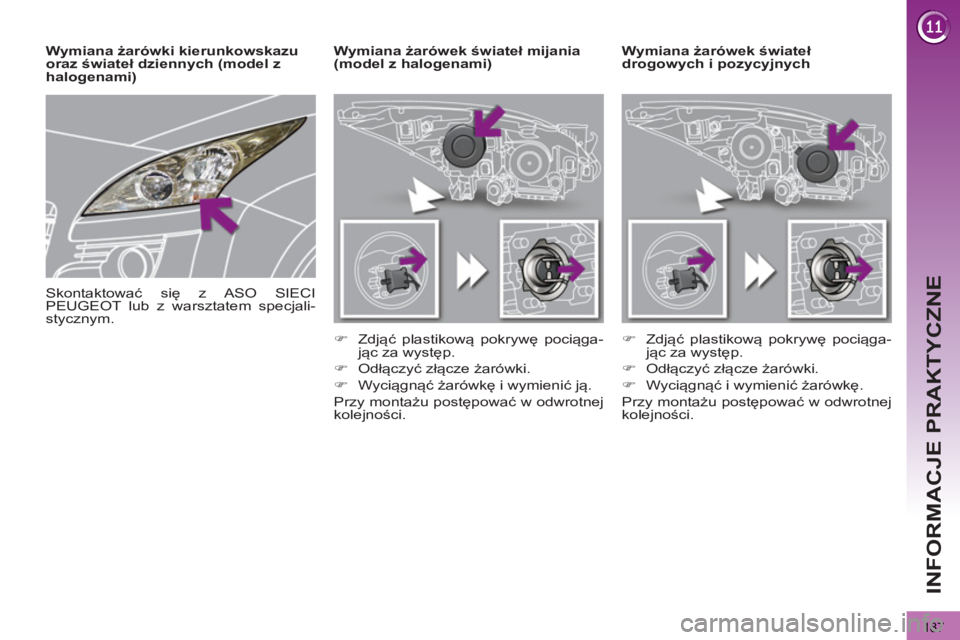

Wymiana żarówek świateł
drogowych i pozycyjnych
Wymiana żarówek świateł mijania
(model z halogenami)
)
Zdjąć plastikową pokrywę pociąga-
jąc za występ.
)
Odłączyć złącze żarówki.
)
Wyciągnąć żarówkę i wymienić ją.
Przy montażu postępować w odwrotnej
kolejności.
)
Zdjąć plastikową pokrywę pociąga-
jąc za występ.
)
Odłączyć złącze żarówki.
)
Wyciągnąć i wymienić żarówkę.
Przy montażu postępować w odwrotnej
kolejności.
Wymiana żarówki kierunkowskazu
oraz świateł dziennych (model z
halogenami)
Skontaktować się z ASO SIECI
PEUGEOT lub z warsztatem specjali-
stycznym.
Page 190 of 352
188
INFORMACJE PRAKTYCZNE

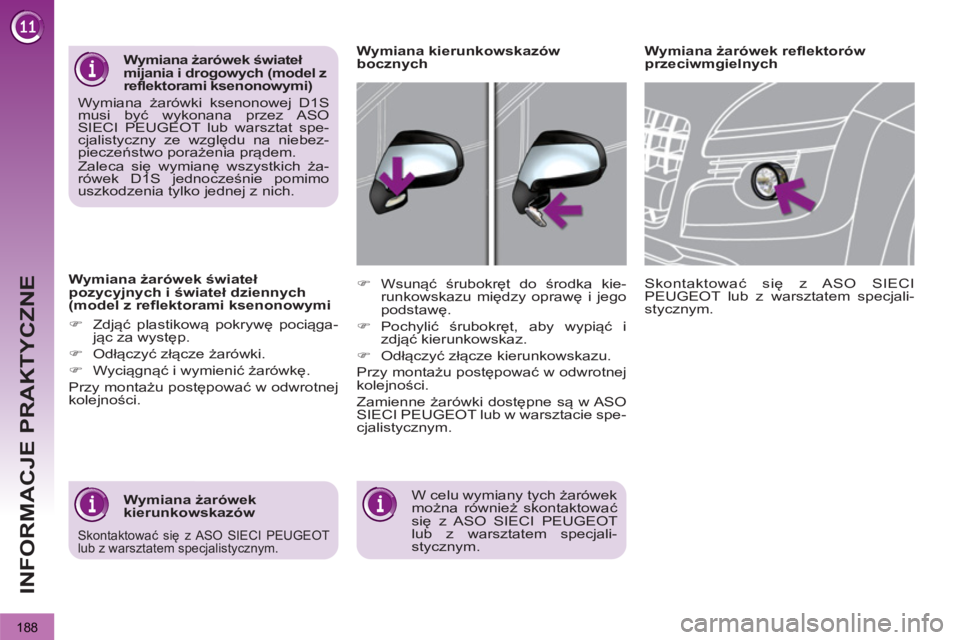

Wymiana żarówek świateł
pozycyjnych i świateł dziennych
(model z reflektorami ksenonowymi
)
Zdjąć plastikową pokrywę pociąga-
jąc za występ.
)
Odłączyć złącze żarówki.
)
Wyciągnąć i wymienić żarówkę.
Przy montażu postępować w odwrotnej
kolejności.
Wymiana żarówek reflektorów
przeciwmgielnych
W celu wymiany tych żarówek
można również skontaktować
się z ASO SIECI PEUGEOT
lub z warsztatem specjali-
stycznym.
Skontaktować się z ASO SIECI
PEUGEOT lub z warsztatem specjali-
stycznym.
)
Wsunąć śrubokręt do środka kie-
runkowskazu między oprawę i jego
podstawę.
)
Pochylić śrubokręt, aby wypiąć i
zdjąć kierunkowskaz.
)
Odłączyć złącze kierunkowskazu.
Przy montażu postępować w odwrotnej
kolejności.
Zamienne żarówki dostępne są w ASO
SIECI PEUGEOT lub w warsztacie spe-
cjalistycznym.
Wymiana kierunkowskazów
bocznych
Wymiana żarówek
kierunkowskazów
Wymiana żarówek świateł
mijania i drogowych (model z
reflektorami ksenonowymi)
Wymiana żarówki ksenonowej D1S
musi być wykonana przez ASO
SIECI PEUGEOT lub warsztat spe-
cjalistyczny ze względu na niebez-
pieczeństwo porażenia prądem.
Zaleca się wymianę wszystkich ża-
rówek D1S jednocześnie pomimo
uszkodzenia tylko jednej z nich.
Skontaktować się z ASO SIECI PEUGEOT
lub z warsztatem specjalistycznym.
Page 192 of 352
190
INFORMACJE PRAKTYCZNE

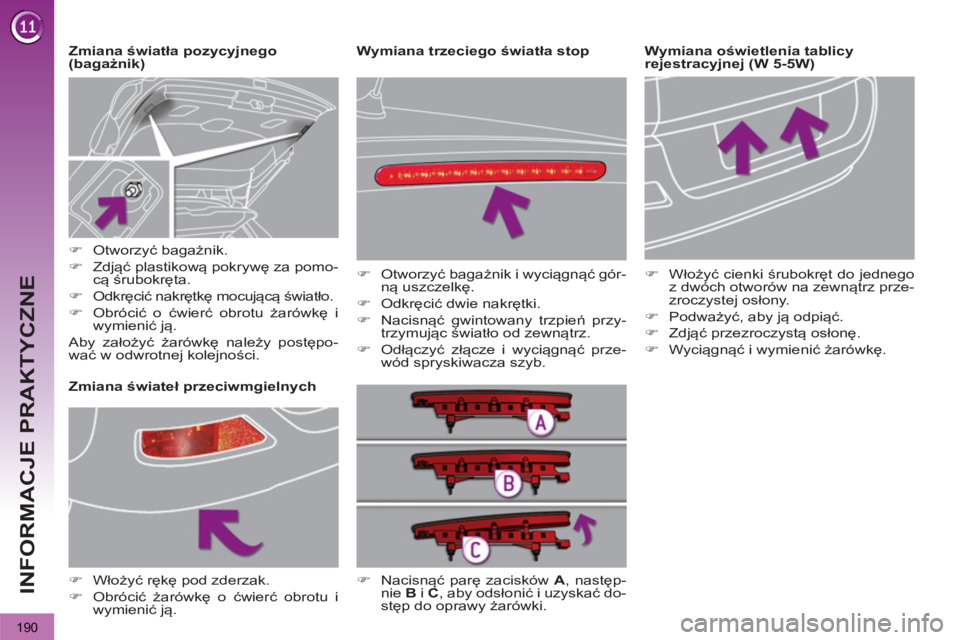

Wymiana oświetlenia tablicy
rejestracyjnej (W 5-5W)
Zmiana światła pozycyjnego
(bagażnik)
Zmiana świateł przeciwmgielnych
)
Otworzyć bagażnik.
)
Zdjąć plastikową pokrywę za pomo-
cą śrubokręta.
)
Odkręcić nakrętkę mocującą światło.
)
Obrócić o ćwierć obrotu żarówkę i
wymienić ją.
Aby założyć żarówkę należy postępo-
wać w odwrotnej kolejnoś
ci.
)
Włożyć rękę pod zderzak.
)
Obrócić żarówkę o ćwierć obrotu i
wymienić ją.
)
Włożyć cienki śrubokręt do jednego
z dwóch otworów na zewnątrz prze-
zroczystej osłony.
)
Podważyć, aby ją odpiąć.
)
Zdjąć przezroczystą osłonę.
)
Wyciągnąć i wymienić żarówkę.
)
Nacisnąć parę zacisków A
, następ-
nie
B
i C
, aby odsłonić i uzyskać do-
stęp do oprawy żarówki.
Wymiana trzeciego światła stop
)
Otworzyć bagażnik i wyciągnąć gór-
ną uszczelkę.
)
Odkręcić dwie nakrętki.
)
Nacisnąć gwintowany trzpień przy-
trzymując światło od zewnątrz.
)
Odłączyć złącze i wyciągnąć prze-
wód spryskiwacza szyb.
Page 193 of 352
191
INFORMACJE PRAKTYCZNE

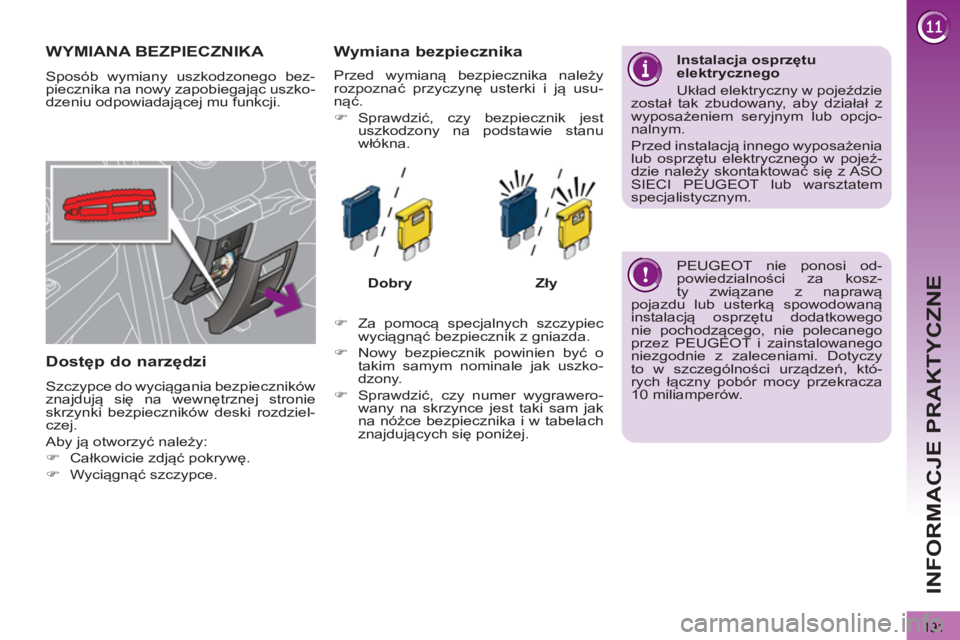

WYMIANA BEZPIECZNIKA
Sposób wymiany uszkodzonego bez-
piecznika na nowy zapobiegając uszko-
dzeniu odpowiadającej mu funkcji.
Dostęp do narzędzi
Szczypce do wyciągania bezpieczników
znajdują się na wewnętrznej stronie
skrzynki bezpieczników deski rozdziel-
czej.
Aby ją otworzyć należy:
)
Całkowicie zdjąć pokrywę.
)
Wyciągnąć szczypce.
Wymiana bezpiecznika
Dobry
Zły
)
Za pomocą specjalnych szczypiec
wyciągnąć bezpiecznik z gniazda.
)
Nowy bezpiecznik powinien być o
takim samym nominale jak uszko-
dzony.
)
Sprawdzić, czy numer wygrawero-
wany na skrzynce jest taki sam jak
na nóżce bezpiecznika i w tabelach
znajdujących się poniżej.
Instalacja osprzętu
elektrycznego
Układ elektryczny w pojeździe
został tak zbudowany, aby działał z
wyposażeniem seryjnym lub opcjo-
nalnym.
Przed instalacją innego wyposażenia
lub osprzętu elektrycznego w pojeź-
dzie należy skontaktować się z ASO
SIECI PEUGEOT lub warsztatem
specjalistycznym.
PEUGEOT nie ponosi od-
powiedzialności za kosz-
ty związane z naprawą
pojazdu lub usterką spowodowaną
instalacją osprzętu dodatkowego
nie pochodzą
cego, nie polecanego
przez PEUGEOT i zainstalowanego
niezgodnie z zaleceniami. Dotyczy
to w szczególności urządzeń, któ-
rych łączny pobór mocy przekracza
10 miliamperów.
Przed wymianą bezpiecznika należy
rozpoznać przyczynę usterki i ją usu-
nąć.
)
Sprawdzić, czy bezpiecznik jest
uszkodzony na podstawie stanu
włókna.
Page 194 of 352
192
INFORMACJE PRAKTYCZNE
Bezpieczniki w desce
rozdzielczej
Skrzynka bezpieczników znajduje się w
dolnej części deski rozdzielczej.
Tabela bezpieczników
Bezpiecznik
Nr
Natężenie
(A)
Funkcje
F1
15
Wycieraczka tylnej szyby.
F2
-
Wolny.
F3
5
Kalkulator poduszek powietrznych.
F4
10
Lusterko wsteczne elektrochromatyczne,
klimatyzacja, moduł przełączników i zabezpieczeń,
urządzenia multimedialne z tyłu.
F5
30
Sekwencyjny podnośnik szyb z przodu.
F6
30
Sekwencyjne podnośniki szyb z tyłu.
F7
5
Przednie i tylne lampki sufitowe, tylna lampka do czytania,
oświetlenie osłony przeciwsłonecznej, oświetlenie
schowka przedniego, oświetlenie podłokietnika
środkowego, przełącznik przekaźnika 12 V bagażnika.
