2013 PEUGEOT 3008 tow

125
BE
Z
WYKRYWANIE NISKIEGO
CIŚNIENIA W OGUMIENIU

System zapewnia automatyczną kon-
trolę ciśnienia w ogumieniu podczas
jazdy.
Wszystkie naprawy takie jak
np. wymiana opony na kole po-
siadającym ten system muszą
być wykonywane przez ASO SIECI
PEUGEOT lub warsztat specjalistyczny.

Jeżeli po zmianie opony okaże się,
że system nie wykrywa koła (na przy-
kład: opony zimowe), należy prze-
prowadzić reinicjalizację systemu w
ASO SIECI PEUGEOT lub w war-
sztacie specjalistycznym.

System ten nie zwalnia z obo-
wiązku regularnej kontroli
ciśnienia w ogumieniu (patrz
rozdział "Elementy identyfikacyjne"),
zapewniającej optymalnie dynamicz-
ne zachowanie się pojazdu, a także
zapobiega przedwczesnemu zużyciu
się opon, zwłaszcza przy ostrym pro-
wadzeniu (duże przeciążenia, zwięk-
szona prędkość).
Kontrola ciśnienia w ogumieniu po-
winna być wykonywana na zimno
co najmniej raz w miesiącu. Należy
sprawdzać ciśnienie w kole zapaso-
wym.
Praca systemu może być chwilowo
zakłócona przez inne fale elektro-
magnetyczne spoza systemu, o po-
dobnej częstotliwości.

Czujniki zainstalowane w każdym wen-
tylu w razie nieprawidł
owości włączają
sygnał alarmowy (przy prędkości powy-
żej 20 km/h).
Koło zapasowe nie posiada czujnika.

Kontrolka zapali się w zestawie
wskaźników i/lub na ekranie wielo-
funkcyjnym pojawia się komunikat
oraz włączy się sygnał dźwiękowy,
wskazując odpowiednie koło.


)
Należy jak najszybciej sprawdzić ciśnie-
nie w ogumieniu.
Kontrolę należy wykonywać na zimnych
oponach.



Niskie ciśnienie w oponie Zapala się kontrolka STOP
,
włącza się sygnał dźwię-
kowy, a na ekranie wie-
lofunkcyjnym pojawia się
komunikat wskazujący prze-
bitą oponę.


)
W takim wypadku należy natych-
miast się zatrzymać unikając gwał-
townych manewrów kierownicą i
hamulcami.

)
Należy wymienić uszkodzone koło
(przebite lub bardzo słabo napom-
powane) i jak najszybciej skontrolo-
wać ciśnienie w ogumieniu.

Opona przebita

System wykrywania zbyt niskie-
go ciśnienia w ogumieniu pełni
rolę wyłącznie pomocniczą i nie
zastępuje kontroli ani też nie zwalnia
kierowcy od odpowiedzialności.



Czujnik(i) nie wykryty(e) lub
uszkodzony(e)
Na ekranie wielofunkcyjnym pojawia
się komunikat oraz włącza się sygnał
dźwiękowy informujący, że jedno lub
więcej kół nie jest wykrywanych lub, że
wystąpiła usterka systemu.

Skontaktować się z ASO SIECI PEUGEOT lub z warsztatem specjalistycznym w celu
wymiany uszkodzonego lub uszkodzo-
nych czujników.

Komunikat ten jest wyświet-
lany również, gdy koło jest
zdemontowane, w trakcie na-
prawy lub, gdy zamontowane jest
koło(a) nie posiadające czujnika ciś-
nienia w ogumieniu.

126
BE
Z






SYSTEM ELEKTRONICZNEJ
KONTROLI STABILNOŚCI (ESC)


Definicje


System zapobiegający poślizgowi
kół (ASR)
System ASR optymalizuje napęd sa-
mochodu, tak by uniknąć poślizgu kół,
działając na hamulce kół napędowych
oraz silnik. Umożliwia również popra-
wienie stabilności kierunkowej w mo-
mencie przyspieszania.

Dynamiczna kontrola stabilności
(CDS)
W przypadku różnicy między torem jaz-
dy samochodu a torem żądanym przez
kierowcę, system CDS kontroluje po-
szczególne koła i automatycznie wyha-
mowuje jedno lub kilka kół oraz wpływa
na silnik, tak by samochód powrócił na
żądany tor jazdy w granicach praw fi-
zyki.

System wspomagania hamowania
awaryjnego (AFU)
System ten umożliwia, w nagłych wy-
padkach, jak najszybsze osiągnięcie
optymalnej siły hamowania i tym sa-
mym zmniejsza drogę hamowania.
Włącza się w zależności od szybkoś
ci
nacisku na pedał hamulca. Powoduje
on zmniejszenie oporu pedału hamulca
i zwiększenie skuteczności hamowa-
nia.

System zapobiegający blokadzie kół
(ABS) oraz elektroniczny rozdzielacz
hamowania (REF)
System ten zwiększa stabilność oraz
zwrotność samochodu w trakcie hamo-
wania oraz zwiększa kontrolę na zakrę-
tach, w szczególności na złej lub śliskiej
nawierzchni.
ABS uniemożliwia zablokowanie się kół
w trakcie hamowania awaryjnego.
REF zapewnia równe hamowanie każ-
dego koła.

Działanie

Zapalenie się tej kontrolki i to-
warzyszący temu sygnał dźwię-
kowy oraz informacja tekstowa
oznaczają nieprawidłowe dzia-
łanie systemu ABS, co może
spowodować utratę kontroli nad pojaz-
dem w momencie hamowania.

Zapalenie się tej kontrolki,
sprzężonej z kontrolką STOP

oraz towarzyszący temu syg-
nał dźwiękowy oraz informacja
tekstowa oznaczają nieprawid-
łowe działanie elektronicznego rozdzie-
lacza siły hamowania (REF), co może
być przyczyną utraty kontroli nad pojaz-
dem w momencie hamowania.

Należy koniecznie zatrzymać pojazd.

W obu przypadkach skontaktować się z
ASO sieci PEUGEOT lub z warsztatem
specjalistycznym.

W przypadku wymiany kół
(opon i felg) zwrócić uwagę,
aby posiadały one homologa-
cję zgodną z pojazdem.
Normalne dzia
łanie układu ABS ob-
jawia się lekkimi drganiami pedału
hamulca.



W przypadku hamowania awa-
ryjnego, wcisnąć bardzo mocno
pedał hamulca nie zwalniając
nawet na chwilę siły nacisku.




System zapobiegający blokadzie kół
(ABS) i elektroniczny rozdzielacz
hamowania (REF)
System elektronicznej kontroli stabilno-
ści (ESC : Electronic Stability Control)
zawiera następujące systemy:


- system zapobiegający blokadzie kół
(ABS) oraz elektroniczny rozdzie-
lacz hamowania (REF),

- system wspomagania hamowania
awaryjnego (AFU),

- system zapobiegający poślizgowi
kół (ASR),

- dynamiczna kontrola stabilności
(CDS).

127
BE
Z

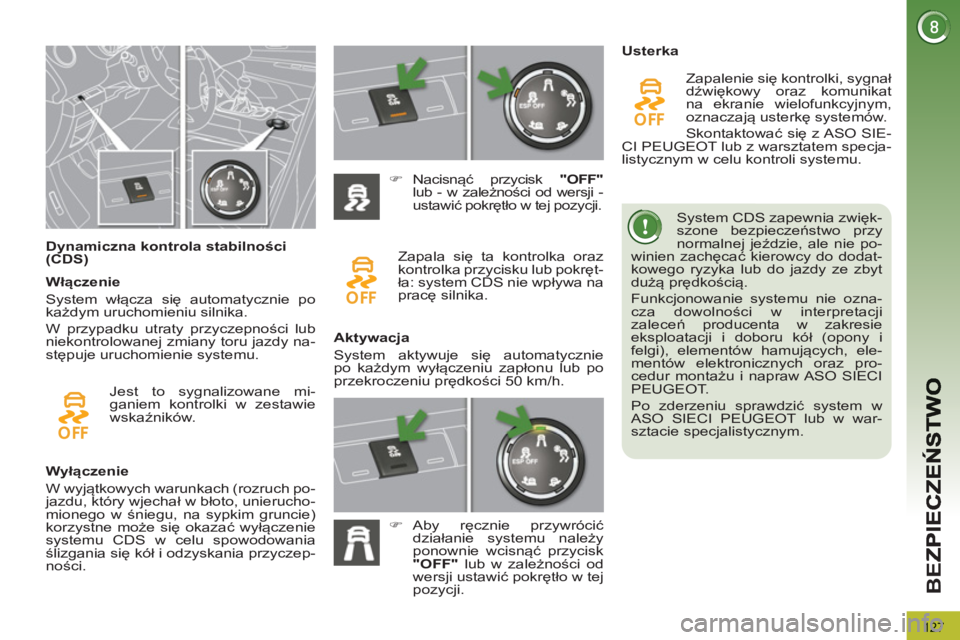

Dynamiczna kontrola stabilności
(CDS) System CDS zapewnia zwięk-
szone bezpieczeństwo przy
normalnej jeździe, ale nie po-
winien zachęcać kierowcy do dodat-
kowego ryzyka lub do jazdy ze zbyt
dużą prędkością.
Funkcjonowanie systemu nie ozna-
cza dowolności w interpretacji
zaleceń producenta w zakresie
eksploatacji i doboru kół (opony i
felgi), elementów hamujących, ele-
mentów elektronicznych oraz pro-
cedur montażu i napraw ASO SIECI
PEUGEOT.
Po zderzeniu sprawdzić system w
ASO SIECI PEUGEOT lub w war-
sztacie specjalistycznym.



Wyłączenie
W wyjątkowych warunkach (rozruch po-
jazdu, który wjechał w błoto, unierucho-
mionego w śniegu, na sypkim gruncie)
korzystne może się okazać wyłączenie
systemu CDS w celu spowodowania
ślizgania się kół i odzyskania przyczep-
ności.


)
Nacisnąć przycisk "OFF"

lub - w zależności od wersji -
ustawić pokrętło w tej pozycji.
Zapala się ta kontrolka oraz
kontrolka przycisku lub pokręt-
ła: system CDS nie wpływa na
pracę silnika.

Aktywacja
System aktywuje się automatycznie
po każdym wyłączeniu zapłonu lub po
przekroczeniu prędkości 50 km/h.
Usterka
Zapalenie się kontrolki, sygnał
dźwiękowy oraz komunikat
na ekranie wielofunkcyjnym,
oznaczają usterkę systemów.
Skontaktować się z ASO SIE-
CI PEUGEOT lub z warsztatem specja-
listycznym w celu kontroli systemu.
Jest to sygnalizowane mi-
ganiem kontrolki w zestawie
wskaźników.

Włączenie
System włącza się automatycznie po
każdym uruchomieniu silnika.
W przypadku utraty przyczepności lub
niekontrolowanej zmiany toru jazdy na-
stępuje uruchomienie systemu.


)
Aby ręcznie przywrócić
dział
anie systemu należy
ponownie wcisnąć przycisk
"OFF"
lub w zależności od
wersji ustawić pokrętło w tej
pozycji.

128
BE
Z

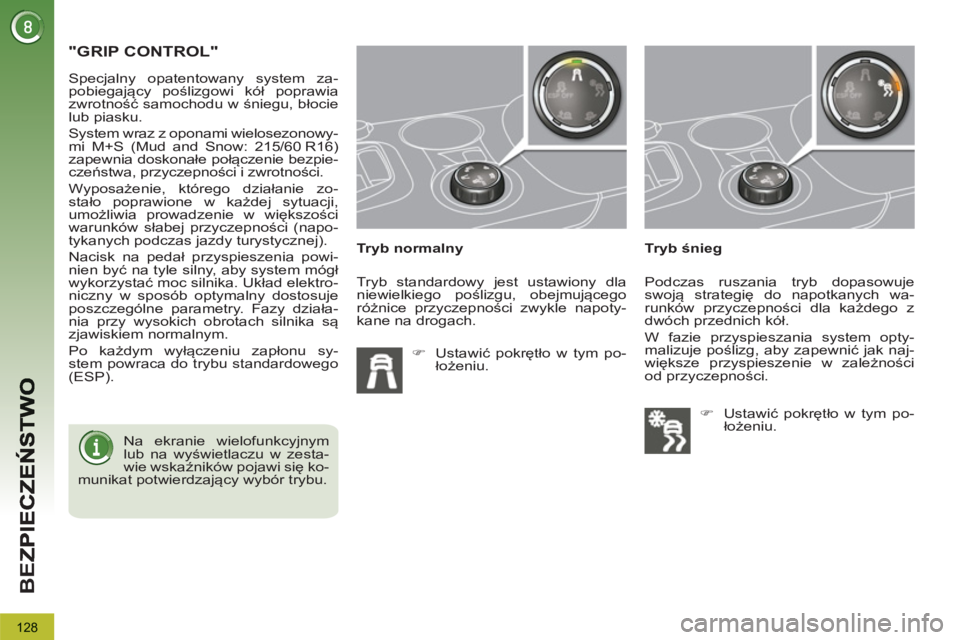

"GRIP CONTROL"

Tryb normalny


)
Ustawić pokrętło w tym po-
łożeniu.

Tryb śnieg Specjalny opatentowany system za-
pobiegający poślizgowi kół poprawia
zwrotność samochodu w śniegu, błocie
lub piasku.
System wraz z oponami wielosezonowy-
mi M+S (Mud and Snow: 215/60 R16)
zapewnia doskonałe połączenie bezpie-
czeństwa, przyczepności i zwrotności.
Wyposażenie, którego działanie zo-
stało poprawione w każdej sytuacji,
umożliwia prowadzenie w większości
warunków słabej przyczepności (napo-
tykanych podczas jazdy turystycznej).
Nacisk na pedał przyspieszenia powi-
nien być na tyle silny, aby system mógł
wykorzystać moc silnika. Układ elektro-
niczny w sposób optymalny dostosuje
poszczególne parametry. Fazy działa-
nia przy wysokich obrotach silnika są
zjawiskiem normalnym.
Po każdym wyłą
czeniu zapłonu sy-
stem powraca do trybu standardowego
(ESP). Tryb standardowy jest ustawiony dla
niewielkiego poślizgu, obejmującego
różnice przyczepności zwykle napoty-
kane na drogach. Podczas ruszania tryb dopasowuje
swoją strategię do napotkanych wa-
runków przyczepności dla każdego z
dwóch przednich kół.
W fazie przyspieszania system opty-
malizuje poślizg, aby zapewnić jak naj-
większe przyspieszenie w zależności
od przyczepności.


)
Ustawić pokrętło w tym po-
łożeniu.

Na ekranie wielofunkcyjnym
lub na wyświetlaczu w zesta-
wie wskaźników pojawi się ko-
munikat potwierdzający wybór trybu.

129
BE
Z

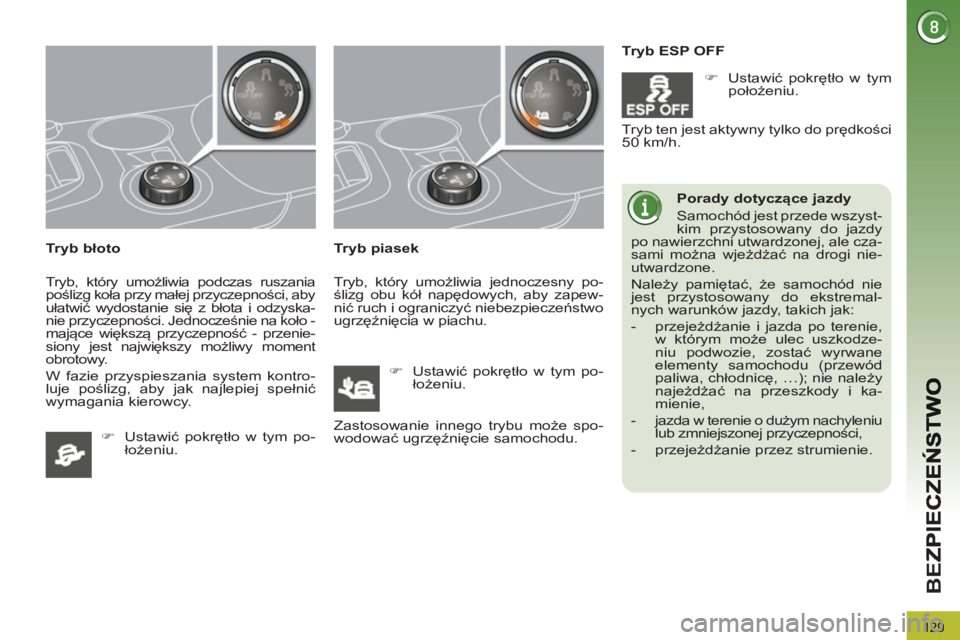

Tryb błoto
Tryb, który umożliwia podczas ruszania
poślizg koła przy małej przyczepności, aby
ułatwić wydostanie się z błota i odzyska-
nie przyczepności. Jednocześnie na koło -
mające większą przyczepność - przenie-
siony jest największy możliwy moment
obrotowy.
W fazie przyspieszania system kontro-
luje poślizg, aby jak najlepiej spełnić
wymagania kierowcy.
Tryb piasek
Tryb, który umożliwia jednoczesny po-
ślizg obu kół napędowych, aby zapew-
nić ruch i ograniczyć niebezpieczeństwo
ugrzęźnięcia w piachu.
Porady dotyczące jazdy
Samochód jest przede wszyst-
kim przystosowany do jazdy
po nawierzchni utwardzonej, ale cza-
sami można wjeżdżać na drogi nie-
utwardzone.
Nale
ży pamiętać, że samochód nie
jest przystosowany do ekstremal-
nych warunków jazdy, takich jak:


- przejeżdżanie i jazda po terenie,
w którym może ulec uszkodze-
niu podwozie, zostać wyrwane
elementy samochodu (przewód
paliwa, chłodnicę, …); nie należy
najeżdżać na przeszkody i ka-
mienie,

- jazda w terenie o dużym nachyleniu
lub zmniejszonej przyczepności,

- przejeżdżanie przez strumienie.



)
Ustawić pokrętło w tym po-
łożeniu.


)
Ustawić pokrętło w tym po-
łożeniu.
Tryb ESP OFF


)
Ustawić pokrętło w tym
położeniu.
Zastosowanie innego trybu mo
że spo-
wodować ugrzęźnięcie samochodu. Tryb ten jest aktywny tylko do prędkości
50 km/h.

131
BE
Z

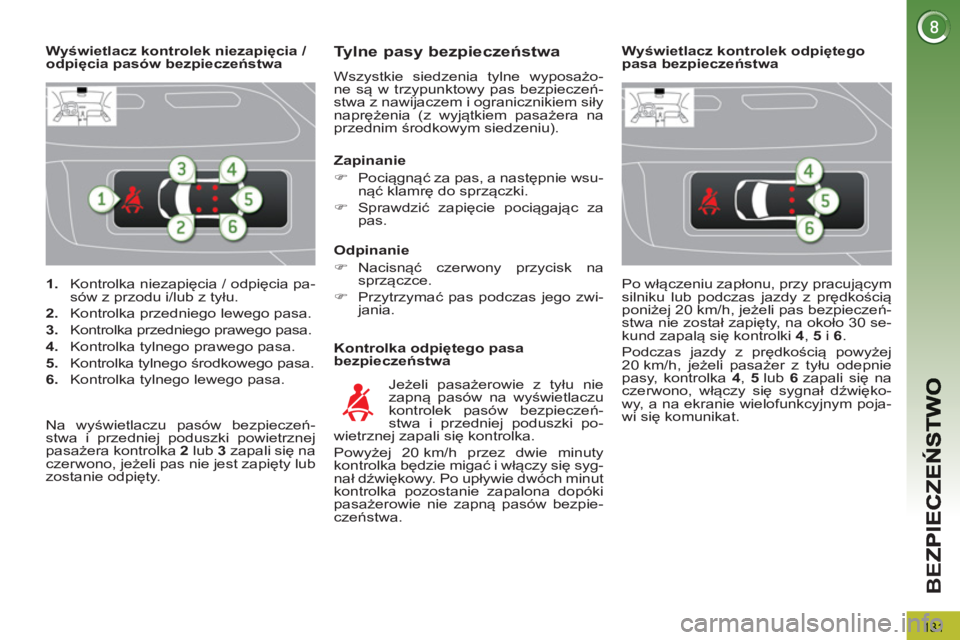

1.
Kontrolka niezapięcia / odpięcia pa-
sów z przodu i/lub z tyłu.

2.
Kontrolka przedniego lewego pasa.

3.
Kontrolka przedniego prawego pasa.

4.
Kontrolka tylnego prawego pasa.

5.
Kontrolka tylnego środkowego pasa.

6.
Kontrolka tylnego lewego pasa.
Wyświetlacz kontrolek niezapięcia /
odpięcia pasów bezpieczeństwa


Tylne pasy bezpieczeństwa

Wszystkie siedzenia tylne wyposażo-
ne są w trzypunktowy pas bezpieczeń-
stwa z nawijaczem i ogranicznikiem siły
naprężenia (z wyjątkiem pasażera na
przednim środkowym siedzeniu).

Kontrolka odpiętego pasa
bezpieczeństwa
Jeżeli pasażerowie z tyłu nie
zapną pasów na wyświetlaczu
kontrolek pasów bezpieczeń-
stwa i przedniej poduszki po-
wietrznej zapali się kontrolka.
Powyżej 20 km/h przez dwie minuty
kontrolka będzie migać i włączy się syg-
nał dźwiękowy. Po upływie dwóch minut
kontrolka pozostanie zapalona dopóki
pasażerowie nie zapną pasów bezpie-
czeństwa.

Zapinanie


)
Pociągnąć za pas, a następnie wsu-
nąć klamrę do sprzączki.

)
Sprawdzić
zapięcie pociągając za
pas.


Odpinanie


)
Nacisnąć czerwony przycisk na
sprzączce.

)
Przytrzymać pas podczas jego zwi-
jania.

Na wyświetlaczu pasów bezpieczeń-
stwa i przedniej poduszki powietrznej
pasażera kontrolka 2
lub 3
zapali się na
czerwono, jeżeli pas nie jest zapięty lub
zostanie odpięty.
Po włączeniu zapłonu, przy pracującym
silniku lub podczas jazdy z prędkością
poniżej 20 km/h, jeżeli pas bezpieczeń-
stwa nie został zapięty, na około 30 se-
kund zapalą się kontrolki 4
, 5
i 6
.
Podczas jazdy z prędkością powyżej
20 km/h, je
żeli pasażer z tyłu odepnie
pasy, kontrolka 4
, 5
lub 6
zapali się na
czerwono, włączy się sygnał dźwięko-
wy, a na ekranie wielofunkcyjnym poja-
wi się komunikat.






Wyświetlacz kontrolek odpiętego
pasa bezpieczeństwa

132
BE
Z

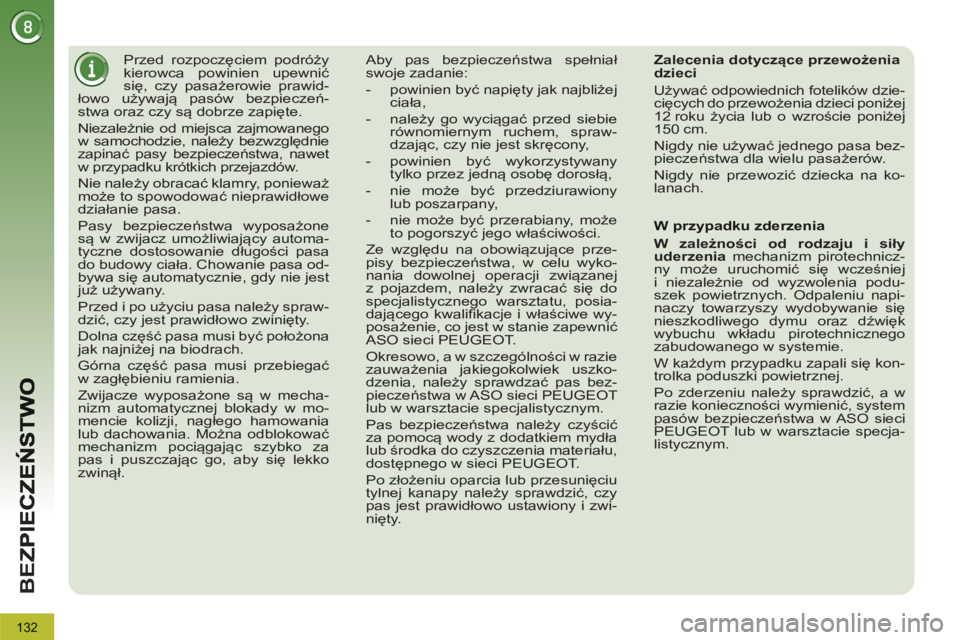

Przed rozpoczęciem podróży
kierowca powinien upewnić
się, czy pasażerowie prawid-
łowo używają pasów bezpieczeń-
stwa oraz czy są dobrze zapięte.
Niezależnie od miejsca zajmowanego
w samochodzie, należy bezwzględnie
zapinać pasy bezpieczeństwa, nawet
w przypadku krótkich przejazdów.
Nie należy obracać klamry, ponieważ
może to spowodować nieprawidłowe
działanie pasa.
Pasy bezpieczeństwa wyposażone
są w zwijacz umożliwiający automa-
tyczne dostosowanie długości pasa
do budowy ciała. Chowanie pasa od-
bywa się automatycznie, gdy nie jest
już używany.
Przed i po użyciu pasa należy spraw-
dzić, czy jest prawidłowo zwinię
ty.
Dolna część pasa musi być położona
jak najniżej na biodrach.
Górna część pasa musi przebiegać
w zagłębieniu ramienia.
Zwijacze wyposażone są w mecha-
nizm automatycznej blokady w mo-
mencie kolizji, nagłego hamowania
lub dachowania. Można odblokować
mechanizm pociągając szybko za
pas i puszczając go, aby się lekko
zwinął. Aby pas bezpieczeństwa spełniał
swoje zadanie:


- powinien być napięty jak najbliżej
ciała,

- należy go wyciągać przed siebie
równomiernym ruchem, spraw-
dzając, czy nie jest skręcony,

- powinien być wykorzystywany
tylko przez jedną osobę dorosłą,

- nie moż
e być przedziurawiony
lub poszarpany,

- nie może być przerabiany, może
to pogorszyć jego właściwości.
Ze względu na obowiązujące prze-
pisy bezpieczeństwa, w celu wyko-
nania dowolnej operacji związanej
z pojazdem, należy zwracać się do
specjalistycznego warsztatu, posia-
dającego kwalifikacje i właściwe wy-
posażenie, co jest w stanie zapewnić
ASO sieci PEUGEOT.
Okresowo, a w szczególności w razie
zauważenia jakiegokolwiek uszko-
dzenia, należy sprawdzać pas bez-
pieczeństwa w ASO sieci PEUGEOT
lub w warsztacie specjalistycznym.
Pas bezpieczeństwa należy czyścić
za pomocą wody z dodatkiem mydła
lub środka do czyszczenia materiału,
dostępnego w sieci PEUGEOT.
Po złoż
eniu oparcia lub przesunięciu
tylnej kanapy należy sprawdzić, czy
pas jest prawidłowo ustawiony i zwi-
nięty.
Zalecenia dotyczące przewożenia
dzieci
Używać odpowiednich fotelików dzie-
cięcych do przewożenia dzieci poniżej
12 roku życia lub o wzroście poniżej
150 cm.
Nigdy nie używać jednego pasa bez-
pieczeństwa dla wielu pasażerów.
Nigdy nie przewozić dziecka na ko-
lanach.

W przypadku zderzenia

W zależności od rodzaju i siły
uderzenia
mechanizm pirotechnicz-
ny może uruchomić się wcześniej
i niezależnie od wyzwolenia podu-
szek powietrznych. Odpaleniu napi-
naczy towarzyszy wydobywanie się
nieszkodliwego dymu oraz dźwięk
wybuchu wkładu pirotechnicznego
zabudowanego w systemie.
W każdym przypadku zapali się kon-
trolka poduszki powietrznej.
Po zderzeniu należy sprawdzić, a w
razie konieczności wymienić, system
pasów bezpieczeństwa w ASO sieci
PEUGEOT lub w warsztacie specja-
listycznym.

133
BE
Z

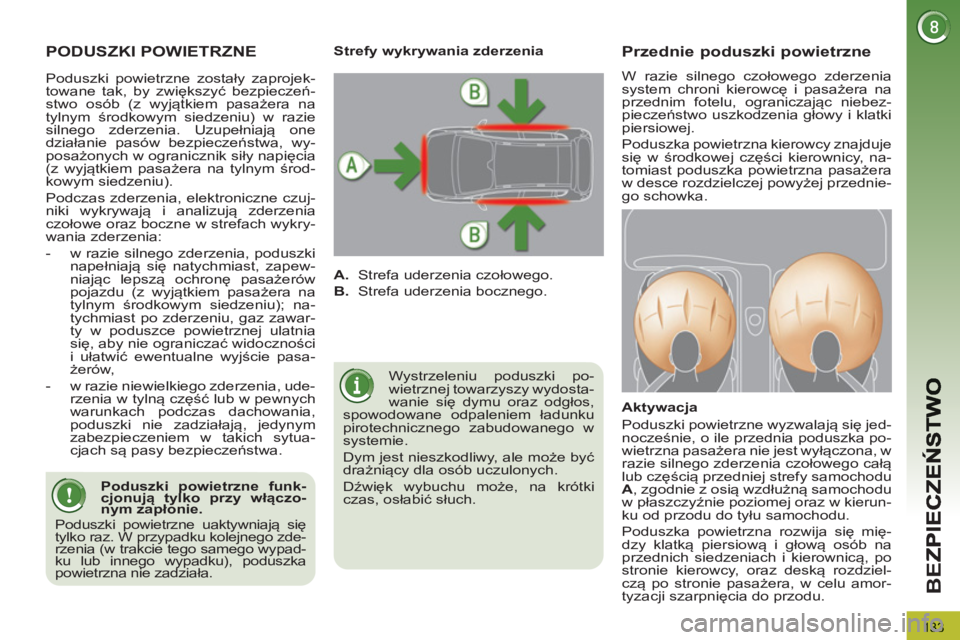

PODUSZKI POWIETRZNE
Wystrzeleniu poduszki po-
wietrznej towarzyszy wydosta-
wanie się dymu oraz odgłos,
spowodowane odpaleniem ładunku
pirotechnicznego zabudowanego w
systemie.
Dym jest nieszkodliwy, ale może być
drażniący dla osób uczulonych.
Dźwięk wybuchu może, na krótki
czas, osłabić słuch.

Przednie poduszki powietrzne


Aktywacja
Poduszki powietrzne wyzwalają się jed-
nocześnie, o ile przednia poduszka po-
wietrzna pasażera nie jest wyłączona, w
razie silnego zderzenia czołowego całą
lub częścią przedniej strefy samochodu
A
, zgodnie z osią wzdłużną samochodu
w płaszczyźnie poziomej oraz w kierun-
ku od przodu do tyłu samochodu.
Poduszka powietrzna rozwija się mię-
dzy klatką piersiową i głową osób na
przednich siedzeniach i kierownicą, po
stronie kierowcy, oraz deską rozdziel-
czą po stronie pasażera, w celu amor-
tyzacji szarpnięcia do przodu.
Strefy wykrywania zderzenia


A.
Strefa uderzenia czołowego.

B.
Strefa uderzenia bocznego.

Poduszki powietrzne funk-
cjonują tylko przy włączo-
nym zapłonie.

Poduszki powietrzne uaktywniają się

tylko raz. W przypadku kolejnego zde-
rzenia (w trakcie tego samego wypad-
ku lub innego wypadku), poduszka
powietrzna nie zadziała.
Poduszki powietrzne zostały zaprojek-
towane tak, by zwiększyć bezpieczeń-
stwo osób (z wyjątkiem pasażera na
tylnym środkowym siedzeniu) w razie
silnego zderzenia. Uzupełniają one
działanie pasów bezpieczeństwa, wy-
posażonych w ogranicznik siły napięcia
(z wyjątkiem pasażera na tylnym środ-
kowym siedzeniu).
Podczas zderzenia, elektroniczne czuj-
niki wykrywają i analizują zderzenia
czołowe oraz boczne w strefach wykry-
wania zderzenia:


- w razie silnego zderzenia, poduszki
napełniają się natychmiast, zapew-
niając lepszą ochronę pasażerów
pojazdu (z wyjątkiem pasażera na
tylnym środkowym siedzeniu); na-
tychmiast po zderzeniu, gaz zawar-
ty w poduszce powietrznej ulatnia
się, aby nie ograniczać widoczności
i ułatwić ewentualne wyjście pasa-
ż
erów,

- w razie niewielkiego zderzenia, ude-
rzenia w tylną część lub w pewnych
warunkach podczas dachowania,
poduszki nie zadziałają, jedynym
zabezpieczeniem w takich sytua-
cjach są pasy bezpieczeństwa.
W razie silnego czołowego zderzenia
system chroni kierowcę i pasażera na
przednim fotelu, ograniczając niebez-
pieczeństwo uszkodzenia głowy i klatki
piersiowej.
Poduszka powietrzna kierowcy znajduje
się w środkowej części kierownicy, na-
tomiast poduszka powietrzna pasażera
w desce rozdzielczej powyżej przednie-
go schowka.
