Luces traseras



1.
Luces de stop/de posición
(P21-5W).


2.
Luces de marcha atrás (P21W).


3.
Indicadores de dirección
(PY21W-21W).


4.
Luces de posición (P5-5 W).


5.
Luces antiniebla (P21W).




Cambio de las luces de stop/posición,
marcha atrás e intermitentes

)
Pulse en las seis lengüetas y retire
el porta-lámpara.

)
Retire la tapa de plástico.

)
Retire las dos tuercas de fijación del
piloto.

)
Quite con precaución el piloto desde
el exterior.

)
Desconecte el conector del piloto.

)
Gire un cuarto de vuelta la lámpara
y sustitúyala.
Para el montaje, efectúe estas opera-
ciones en el sentido inverso.

INFORMACIÓN PRÁCTICA
184



















Cambio de la tercera luz de freno
Cambio de las luces de posición
(maletero)
















Cambio de las luces antiniebla


)
Abra el maletero.

)
Retire la tapa de plástico con un
destornillador.

)
Retire la tuerca de fijación del piloto.

)
Gire un cuarto de vuelta la lámpara
y sustitúyala.
Para el montaje, efectúe estas opera-
ciones en el sentido inverso.


)
Pase la mano por debajo del para-
golpes.

)
Gire la lámpara y sustitúyala.


Consulte en la red PEUGEOT.
Cambio de las luces de matrícula
(W5-5W)


)
Inserte un destornillador fino en uno
de los orificios exteriores de la tapa
transparente.

)
Empuje hacia fuera para soltarla.

)
Retire la tapa transparente.

)
Tire de la lámpara y sustitúyala.

INFORMACIÓN PRÁCTICA
185
CAMBIO DE UN FUSIBLE

Acceso al utillaje

La pinza de extracción de los fusibles
está instalada en la cara interior de la
tapa de la caja de fusibles del salpica-
dero.
Para acceder a ella:


)
Retire completamente la tapa.

)
Retire la pinza.



Sustitución de un fusible



En buen estado



Fundido





)
Utilice la pinza especial para extraer
el fusible de su alojamiento.

)
Sustituya siempre un fusible defec-
tuoso por otro fusible de la misma
intensidad.

)
Compruebe la correspondencia en-
tre el número grabado en la caja, la
intensidad grabada en la parte su-
perior y las siguientes tablas.

Instalación de accesorios
eléctricos
El circuito eléctrico del vehícu-
lo está concebido para funcionar con
los equipamientos de serie u opcio-
nales.
Antes de instalar otros equipamientos
o accesorios eléctricos en su vehícu-
lo, consulte en la red PEUGEOT.

PEUGEOT declina toda res-
ponsabilidad relacionada con
los gastos ocasionados por la
reparación del vehículo o fallos de
funcionamiento que resultasen de la
instalación de accesorios auxiliares
no suministrados ni recomendados
por PEUGEOT y no instalados se-
gún sus prescripciones, en particu-
lar, cuando el consumo del conjunto
de los dispositivos conectados sea
superior a 10 miliamperios.

Antes de sustituir un fusible, es nece-
sario conocer la causa de la avería y
solucionarla.


)
Localice el fusible defectuoso com-
probando el estado de su filamento.
Procedimiento para cambiar fusible defec-
tuoso por uno nuevo para solucionar una
avería en la función correspondiente.

INFORMACIÓN PRÁCTICA
186

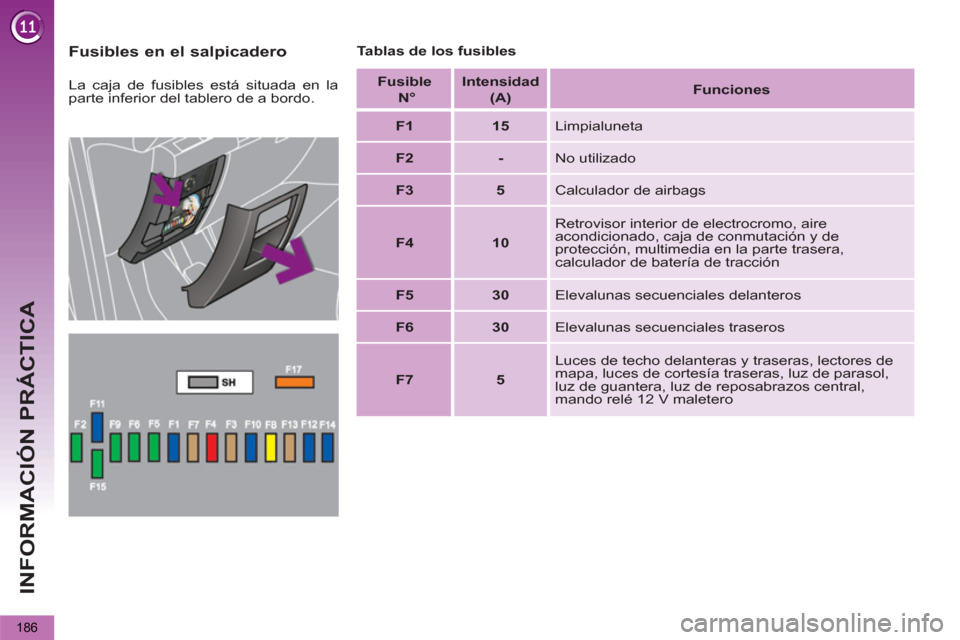

Fusibles en el salpicadero

Tablas de los fusibles

La caja de fusibles está situada en la
parte inferior del tablero de a bordo.
Fusible
N°

Intensidad
(A)

Funciones



F1



15

Limpialuneta


F2



-

No utilizado


F3



5

Calculador de airbags


F4



10

Retrovisor interior de electrocromo, aire
acondicionado, caja de conmutación y de
protección, multimedia en la parte trasera,
calculador de batería de tracción


F5



30

Elevalunas secuenciales delanteros


F6



30

Elevalunas secuenciales traseros


F7



5

Luces de techo delanteras y traseras, lectores de
mapa, luces de cortesía traseras, luz de parasol,
luz de guantera, luz de reposabrazos central,
mando relé 12 V maletero

INFORMACIÓN PRÁCTICA
187

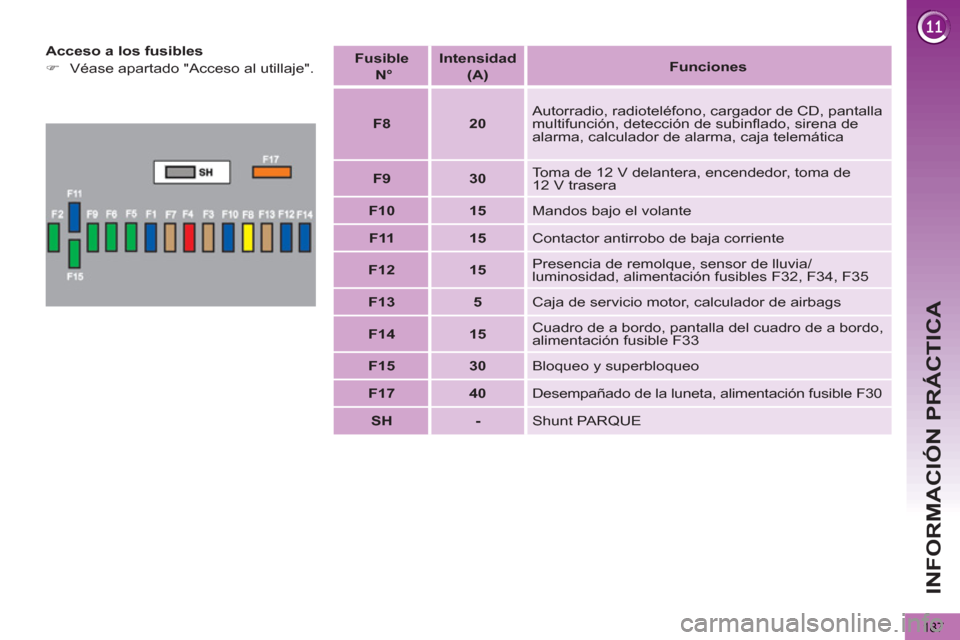

Acceso a los fusibles


)
Véase apartado "Acceso al utillaje".
Fusible
N°

Intensidad

(A)

Funciones




F8



20

Autorradio, radioteléfono, cargador de CD, pantalla
multifunción, detección de subinflado, sirena de
alarma, calculador de alarma, caja telemática


F9



30

Toma de 12 V delantera, encendedor, toma de
12 V trasera


F10



15

Mandos bajo el volante


F11



15

Contactor antirrobo de baja corriente


F12



15

Presencia de remolque, sensor de lluvia/
luminosidad, alimentación fusibles F32, F34, F35


F13



5

Caja de servicio motor, calculador de airbags


F14



15

Cuadro de a bordo, pantalla del cuadro de a bordo,
alimentación fusible F33


F15



30

Bloqueo y superbloqueo


F17



40



Desempañado de la luneta, alimentación fusible F30



SH



-

Shunt PARQUE

INFORMACIÓN PRÁCTICA
188


Fusible
N°



Intensidad

(A)



Funciones




F29



-

No utilizado


F30



5

Retrovisores exteriores térmicos


F31



30

Toma de 12 V maletero


F32



5

Palanca de cambios caja manual pilotada


F33



10

Pantalla virtual, kit manos libres, aire
acondicionado, pantalla escamoteable


F34



5

Pantalla testigos de cinturón


F35



10

Ayuda al estacionamiento


F36



30

Asientos calefactados delanteros


F37



5

Calculador de batería de tracción


F38



30

Asiento eléctrico conductor


F39



20



Persiana de ocultación del techo acristalado panorámico



F40



10

Caja de servicio remolque, pletina de puerta
conductor

INFORMACIÓN PRÁCTICA
189

Fusibles en el compartimento
motor

Acceso a los fusibles


)
Suelte la tapa.

)
Sustituya el fusible (ver apartado
correspondiente).

)
Después de la intervención, cierre
la tapa con cuidado para garantizar
la estanqueidad de la caja de fusi-
bles.




La caja de fusibles está situada en el com-
partimento motor cerca de la batería.

Fusible
N°

Intensidad

(A)


Funciones




F1



20

Alimentación calculador motor, electroválvulas
bomba de inyección y EGR, inyectores


F2



15

Claxon


F3



10

Lavaparabrisas/lavaluneta


F4



10

Luces diurnas


F5



15



Caudalímetro de aire, limpiaparabrisas, calentamiento de
la sonda, calculador híbrido, ruedecilla selector híbrido,
termostato pilotado, electroválvulas de distribución
variable, electroválvula de regulación de presión Turbo
(diésel), detector de nivel de agua motor (diésel)


F6



10

Toma de diagnosis, faros direccionales, bomba
del filtro de partículas (diésel), mando reglajes
retrovisores, caja interfaz red, pantalla virtual


F7



10

Calculador dirección asistida, motor altura de los
faros direccionales


F8



20

Mando del motor de arranque


F9



10

Contactores pedales de embrague y del freno


F10



30

Calentadores diésel


F11



40

Impulsor aire acondicionado

INFORMACIÓN PRÁCTICA
190

Fusible
N°

Intensidad

(A)

Funciones



F12


30

Pequeña/Gran velocidad del limpiaparabrisas


F13


40
Alimentación caja de servicio inteligente
(+ después contacto)


F14


30

Bomba de agua del aerotermo


F15


10

Luz de carretera derecha


F16


10

Luz de carretera izquierda


F17


15

Luz de cruce izquierda


F18


15

Luz de cruce derecha


F19


15

Electroválvula de regulación presión Turbo (diésel)


F20


10

Detector de nivel de agua motor (diésel)


F21


5

Mando del grupo motoventilador
