2013 PEUGEOT 2008 Bruksanvisningar (in Swedish)

167
7
Praktisk information
Följ dessa anvisningar vid ingrepp påsäkringarna:)använd specialtången för att dra ut säkringen och kontrollera om den är heleller inte. )byt alltid ut en defekt säkring mot en säkring med samma styrka (samma färg). Om en annan strömstyrka används kan det
leda till funktionsfel (brandrisk).
Om felet uppträder på nytt kort efter att säkringen bytts ut bör du låta en PEUGEOT-
verkstad eller en annan kvalificerad verkstad
k
ontrollera bilen.

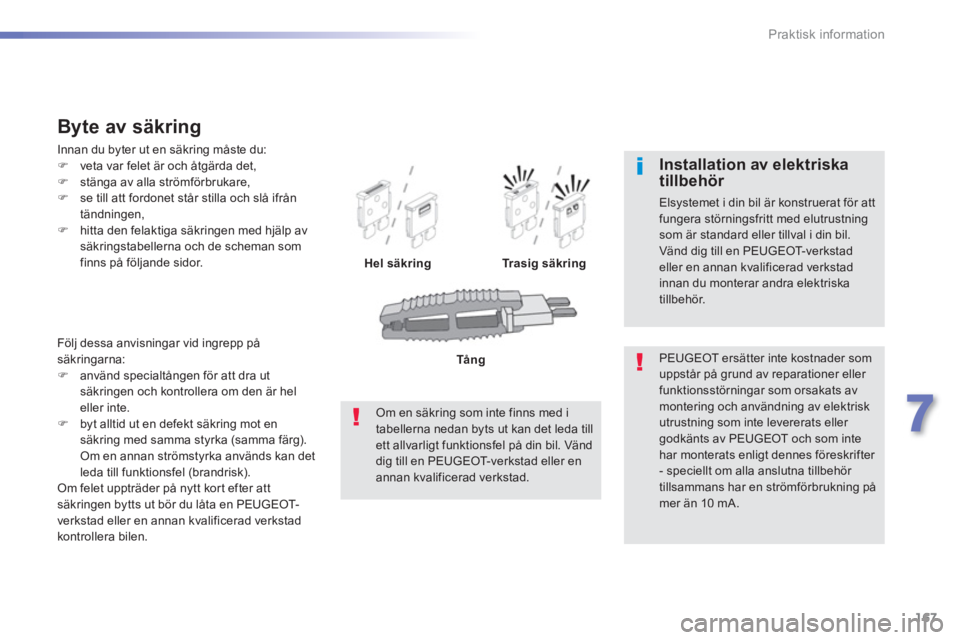

Byte av säkring

Innan du byter ut en säkring måste du:
)veta var felet är och åtgärda det,)stänga av alla strömförbrukare,)se till att fordonet står stilla och slå ifrån
tändningen,)hitta den felaktiga säkringen med hjälp avsäkringstabellerna och de scheman som
finns på följande sidor.
Hel s
äkringTrasig säkring
PEUGEOT ersätter inte kostnader som uppstår på grund av reparationer eller funktionsstörningar som orsakats av montering och användning av elektrisk utrustning som inte levererats eller
godkänts av PEUGEOT och som inte har monterats enligt dennes föreskrifter - speciellt om alla anslutna tillbehör tillsammans har en strömförbrukning på mer än 10 mA.



Installation av elektriska tillbehör

Elsystemet i din bil är konstruerat för att fungera störningsfritt med elutrustningsom är standard eller tillval i din bil.
Vänd dig till en PEUGEOT-ver kst a d eller en annan kvalificerad verkstadinnan du monterar andra elektriskatillbehör.
Om en säkring som inte finns med itabellerna nedan byts ut kan det leda tillett allvarligt funktionsfel på din bil. Vänd dig till en PEUGEOT-verkstad eller en annan kvalificerad verkstad.
Tång

168
Praktisk information
Säkringar i
instrumentbrädan
Säkringshållaren har placerats i den nedre delen av instrumentbrädan (på den vänstra sidan).
För att komma åt säkringarna
)Se avsnittet "Verktygen och deras placering".
Säkring nrStrömstyrkaFunk tion
F02 5
A Ytterbackspeglar, strålkastare, diagnosuttag
.
F09 5
A Larm.
F1
05 A Fristående telematikbox, släpvagnsreläbox .
F1
15 A Avbländande innerbackspegel, extravärmare.
F13 5
A HiFi-förstärkare, parkeringshjälp.
F1
615 A
12 V- ut t ag fram.
F1715 A
Bilradio, bilradio (eftermonterad).
F18
20 A Pekskärm.


Ta b e l l över säkringarna

169
7
Praktisk information
Säkring nrStrömstyrkaFunk tion
F2
35 A Handskfacksbelysning, sminkspeglar, kartlampor.
F2
615 A Signalhorn.
F2715 A Spolarpump.
F2
85 A Rattlås.
F29 15 A
AC-kompressor.
F3
015 A
Bakrutetorkare.

170
Praktisk information
Säkring nrStyrkaFunktion
F0
140 A Bakruta med eluppvärmning.
F02 10 A
Ytterbackspe
glar med eluppvärmning.
F0
330 A
Fönsterhissar med impulsstyrning fram.
F0
4- Används ej.
F05
30 A
Fönsterhissar med impulsstyrning bak.
F06 10 A
Infällbara
ytterbackspeglar.
F0
710 A
Infällbara ytterbackspeglar.
F08
- Används ej.
F0
915 A
Framsäten med elvärme.
F1
020 A Hi-Fi-förstärkare.
F1
1- Används ej.
F12
- Används ej.

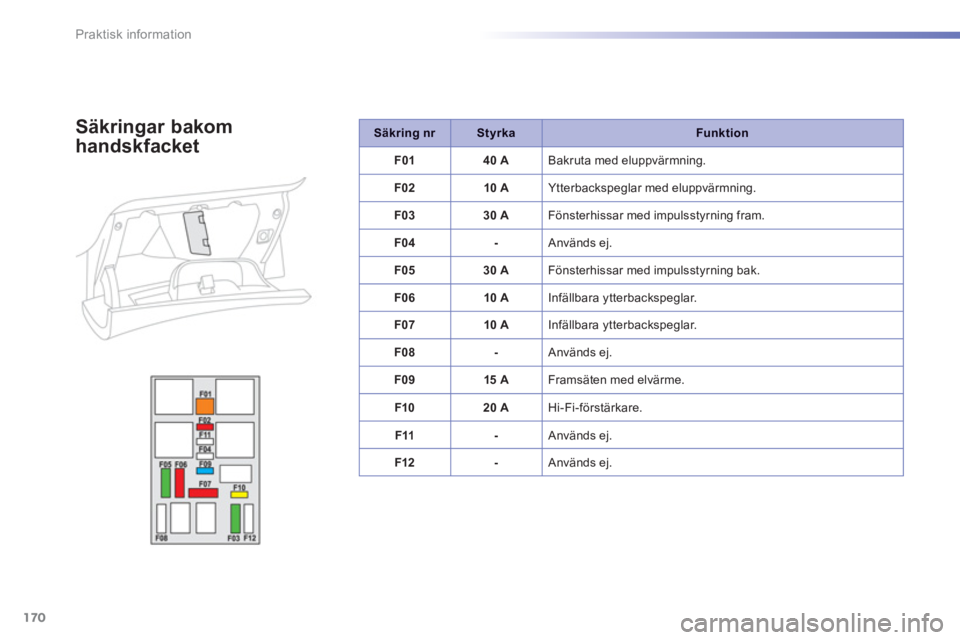

Säkringar bakom
handskfacket

171
7
Praktisk information
Säkring nrStyrkaFunk tion
F1
615 A Dimstrålkastare fram.
F18 10 A
Höger helljus.
F1
910 A
Vänster helljus.
F25
30 A Relä strålkastarspolare (eftermonterat).
F2
940 A Vindrutetorkarmotor.
F3
080 A Glödstift (diesel).

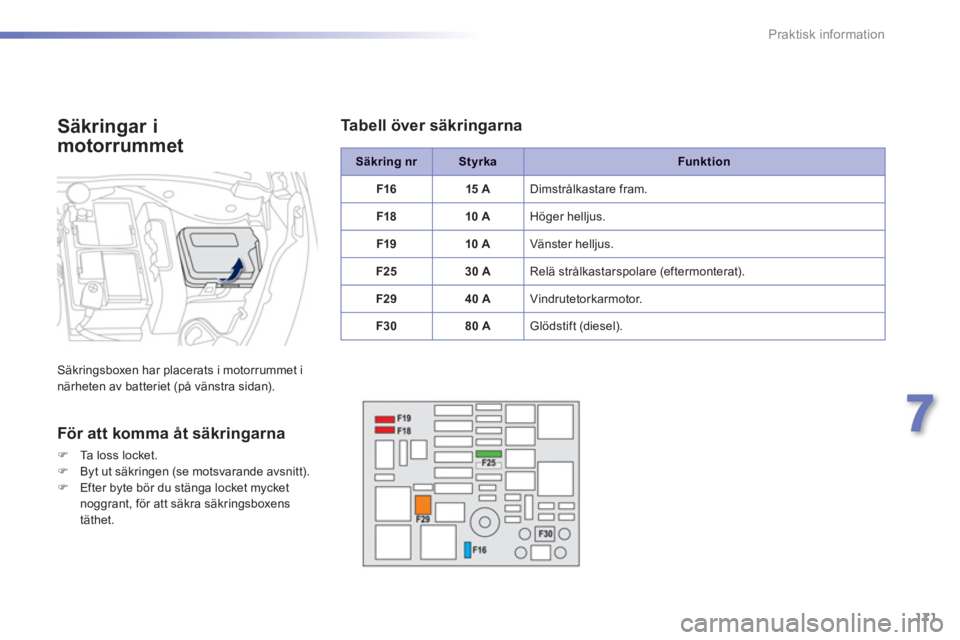

Säkringar i
motorrummet

Säkringsboxen har placerats i motorrummet i närheten av batteriet (på vänstra sidan).


För att komma åt säkringarna
)Ta loss locket. )Byt ut säkringen (se motsvarande avsnitt).)Efter byte bör du stänga locket mycket noggrant, för att säkra säkringsboxens
täthet.

Ta b e l l över säkringarna

172
Praktisk information

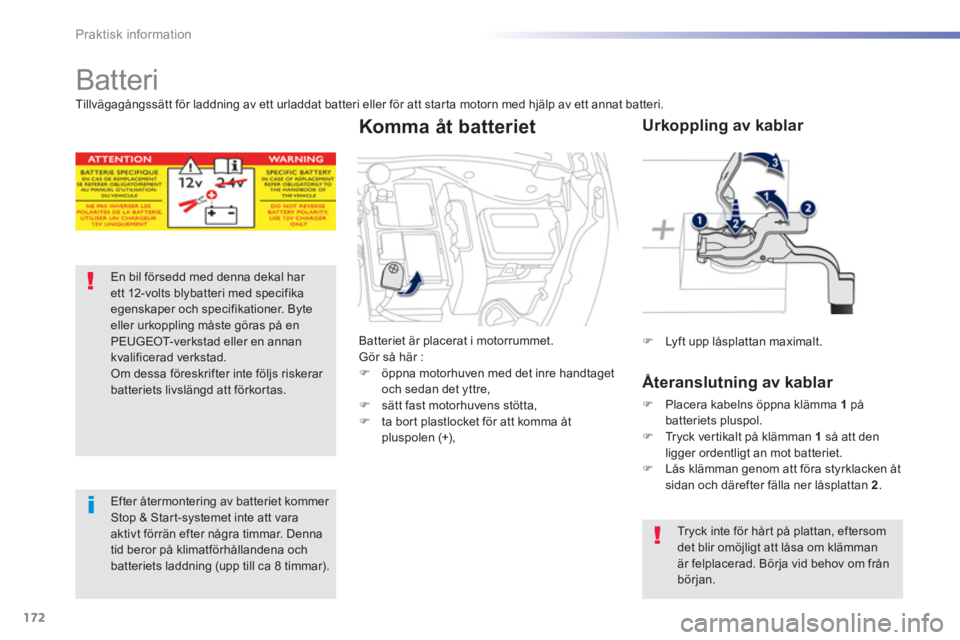

Batteri
En bil försedd med denna dekal har ett 12-volts blybatteri med specifikaegenskaper och specifikationer. Byte eller urkoppling måste göras på en PEUGEOT-verkstad eller en annankvalificerad verkstad. Om dessa föreskrifter inte följs riskerar batteriets livslängd att förkortas.


Efter återmontering av batteriet kommer Stop & Start-systemet inte att vara
aktivt förrän efter några timmar. Dennatid beror på klimatförhållandena ochbatteriets laddning (upp till ca 8 timmar).
)Lyft upp låsplattan maximalt.




Urkoppling av kablar

Återanslutning av kablar
)Placera kabelns öppna klämma 1 på
batteriets pluspol.
)Tryck ver tikalt på klämman 1 så att den
ligger ordentligt an mot batteriet. )Lås klämman genom att föra styrklacken åtsidan och därefter fälla ner låsplattan 2 .

Tryck inte för hårt på plattan, eftersom det blir omöjligt att låsa om klämmanär felplacerad. Börja vid behov om från början.
Tillvä
gagångssätt för laddning av ett urladdat batteri eller för att starta motorn med hjälp av ett annat batteri.

Batteriet är placerat i motorrummet.
Gör så här :) öppna motorhuven med det inre handtaget och sedan det yttre,)
sätt fast motorhuvens stötta,)
ta bor t plastlocket för att komma åt
pluspolen
(+),
Komma åt batteriet

173
7
Praktisk information

Uppladdning av Stop & Start-batteriet kräver ingen urkoppling.

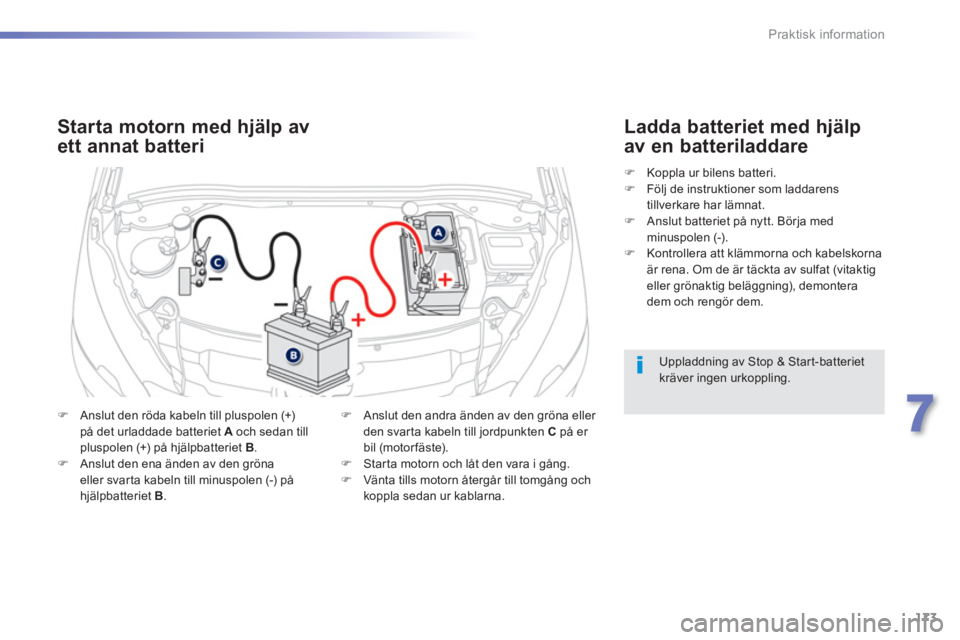

Starta motorn med hjälp av
ett annat batteri
)Anslut den röda kabeln till pluspolen (+)på det urladdade batteriet A
och sedan tillpluspolen (+) på hjälpbatteriet B . )Anslut den ena änden av den gröna eller svarta kabeln till minuspolen (-) på hjälpbatteriet B.
)
Anslut den andra änden av den gröna eller
den svarta kabeln till jordpunkten C
på er bil (motorfäste). )
Starta motorn och låt den vara i gång. )
Vänta tills motorn återgår till tomgång och koppla sedan ur kablarna.

Ladda batteriet med hjälp
av en batteriladdare
)
Koppla ur bilens batteri. )
Följ de instruktioner som laddarens
tillverkare har lämnat.) Anslut batteriet på nytt. Börja medminuspolen (-).)
Kontrollera att klämmorna och kabelskorna
är rena. Om de är täckta av sulfat (vitaktigeller grönaktig beläggning), demontera
dem och rengör dem.

174
Praktisk information

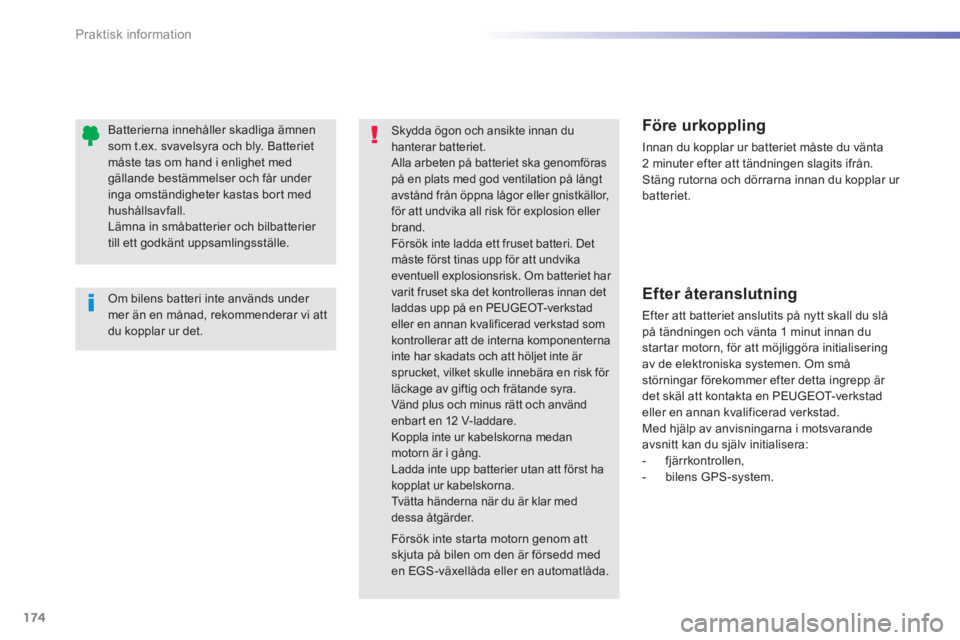

Om bilens batteri inte används under mer än en månad, rekommenderar vi att du kopplar ur det.
Batterierna innehåller skadliga ämnensom t.ex. svavelsyra och bly. Batterietmåste tas om hand i enlighet medgällande bestämmelser och får under inga omständigheter kastas bort medhushållsavfall.
Lämna in småbatterier och bilbatterier till ett godkänt uppsamlingsställe.
Skydda ögon och ansikte innan du hanterar batteriet.

Alla arbeten på batteriet ska genomföras på en plats med god ventilation på långtavstånd från öppna lågor eller gnistkällor,för att undvika all risk för explosion eller brand.Försök inte ladda ett fruset batteri. Det måste först tinas upp för att undvikaeventuell explosionsrisk. Om batteriet har varit fruset ska det kontrolleras innan det laddas upp på en PEUGEOT-verkstad eller en annan kvalificerad verkstad som kontrollerar att de interna komponenternainte har skadats och att höljet inte är sprucket, vilket skulle innebära en risk för läckage av giftig och frätande syra.Vänd plus och minus rätt och användenbart en 12 V-laddare.
Koppla inte ur kabelskorna medanmotorn är i gång.Ladda inte upp batterier utan att först hakopplat ur kabelskorna.Tvätta händerna när du är klar med dessa åtgärder.

Försök inte star ta motorn genom attskjuta på bilen om den är försedd med en EGS-växellåda eller en automatlåda.







Före urkoppling

Innan du kopplar ur batteriet måste du vänta
2 minuter efter att tändningen slagits ifrån.
Stäng rutorna och dörrarna innan du kopplar ur batteriet.


Efter återanslutning

Efter att batteriet anslutits på nytt skall du slåpå tändningen och vänta 1 minut innan du star tar motorn, för att möjliggöra initialiseringav de elektroniska systemen. Om småstörningar förekommer efter detta ingrepp är
det skäl att kontakta en PEUGEOT-ver kst a deller en annan kvalificerad verkstad.
Med hjälp av anvisningarna i motsvarande
avsnitt kan du själv initialisera:


- fjärrkontrollen,

- bilens GPS-system.
