2013 PEUGEOT 2008 display

.
7
Snabbguide
På insidan

Manuell elektroniskt styrdväxellåda

Med denna utrustning får du tillgång till etthelautomatiskt och ett manuellt drivläge.
5 växellägen

Invändig komfortbelysning

Den här dämpade belysningen gör det enklare
att se saker i kupén när det är mörkt ute.
Den består av flera lampor som befinner sig
under instrumenttavlan, i benutrymmena,
i takkonsolen och på ömse sidor om
panoramaglastaket.

Automatisk luftkonditionering med två zoner

Det här systemet upprätthåller automatiskt den
komfor tnivå som du har ställt in, med hänsyn till
de
yttre väderförhållandena.

Ljud- och kommunikationssystem

Dessa system har försetts med den senaste
tekniken: MP3 -kompatibel bilradio , USB-
läsare, handsfree-utrustning med Bluetooth,
navigation med färgdisplay, AUX-uttag,
HiFi-ljudanläggning.
8
1
121
67 26
9
209
Bilradio med Bluetooth
295 Bilradio
Pekskärm
6 växellägen
84

8
Snabbguide
11.Munstycke för bor ttagning av is eller imma
på sidorutorna fram.
12
.Instrumenttavla.
13
. Munstycke för bor ttagning av is eller imma
på vindrutan.
14 . Solsensor.
15. Handskfack / urkoppling av passagerarens krockkudde.
16.Passagerarens krockkudde.
17. Multifunktionsdisplay / bilradio.
18. Justerbara och stängbara
ventilationsmunstycken i mitten.
19.Knapp för varningsblinkers och centrallås.
Förarplats
1.
Reglage för far thållare / far tbegränsare.2.
Rattreglage för pekskärmen.3.
Reglage för belysning och
körriktningsvisare (blinkers). 4.
Reglage för torkare / spolare / färddator.5.
Reglage för öppning av motorhuven.
6.Reglage för rattinställning.
7. Förarens krockkudde. Signalhorn.8.Inställning av strålkastarna i höjdled. 9.
Reglagepanel. 10.Justerbara och stängbara
ventilationsmunstycken på sidan.
20. Reglage för värme / luftkonditionering.21.12-volts tillbehörsuttag.
USB/Jack-uttag
Extra USB-utta
g. 22. Öppet fack.
Burkhållare.23. Växelspak. 24.
Reglage för Grip control.25.Parkeringsbroms. 26.Reglage för öppning/stängning av panoramatakets solskydd. 27.
Stängt för varingsfack. 28.
Tillbehörsuttag 12 V bak.

.
15
Snabbguide
Viktiga mätare och kontrollampor

När tändningen slås på rör sig mätarnas nålar
över hela skalan och återgår sedan till 0.
A.När tändningen slås till ska nålen visa resterande bränslemängd. B.När motorn är i gång skall kontrollampanför bränslereserven släckas.

Instrumenttavla
1.
När tändningen är påslagen skall de
orange och röda varningslamporna tändas. 2.När motorn har startat skall dessa
kontrollampor slockna igen.
Slå upp och läs om den berörda funktionen, om
nå
gon kontrollampa fortsätter att lysa.

Kontrollampor
23, 28
C.
När tändningen är påslagen skall displayen
på instrumenttavlan visa oljenivån.
Om nivåerna är felaktiga måste motsvarande påfyllning ske.
21

1
21
Körkontroll

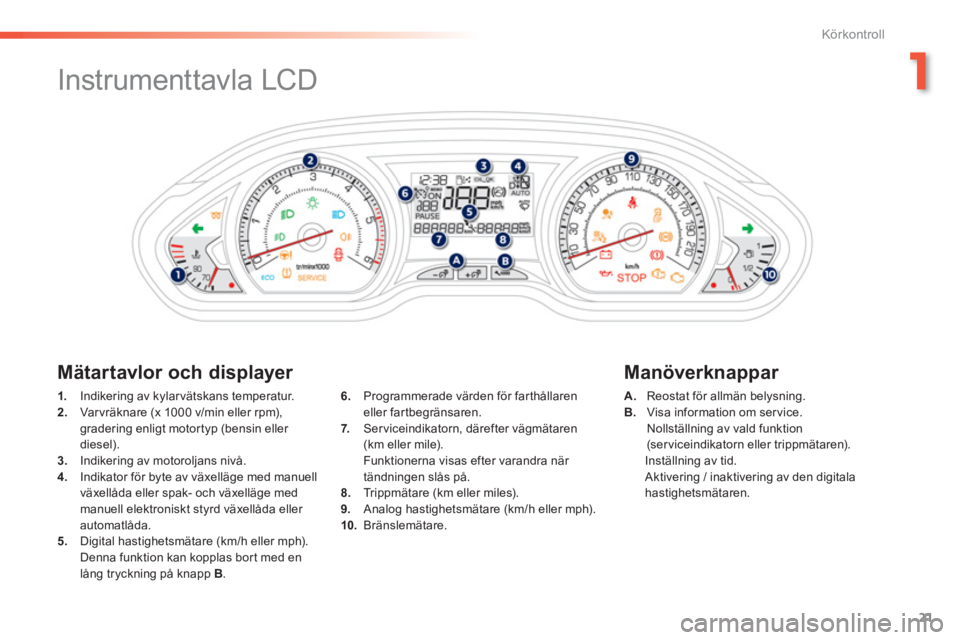

Instrumenttavla LCD
1.
Indikering av kylarvätskans temperatur. 2.Var vräknare (x 1000 v/min eller rpm),
gradering enligt motor typ (bensin eller
diesel). 3.Indikering av motoroljans nivå. 4. Indikator för byte av växelläge med manuell
växellåda eller spak- och växelläge medmanuell elektroniskt styrd växellåda eller automatlåda.
5.
Digital hastighetsmätare (km/h eller mph).Denna funktion kan kopplas bor t med en
lång tryckning på knappB.
A.Reostat för allmän belysning. B.Visa information om service.
Nollställning av vald funktion(serviceindikatorn eller trippmätaren).
Inställning av tid.
Aktivering / inaktivering av den digitalahastighetsmätaren.
6.
Programmerade värden för farthållareneller fartbegränsaren.7.
Serviceindikatorn, därefter vägmätaren(km eller mile).
Funktionerna visas efter varandra när
tändningen slås på. 8. Tr i p p m ä t a r e (km eller miles).
9. Analog hastighetsmätare (km/h eller mph).
10.Bränslemätare.

Mätartavlor och displayer
Manöverknappar

22
Körkontroll

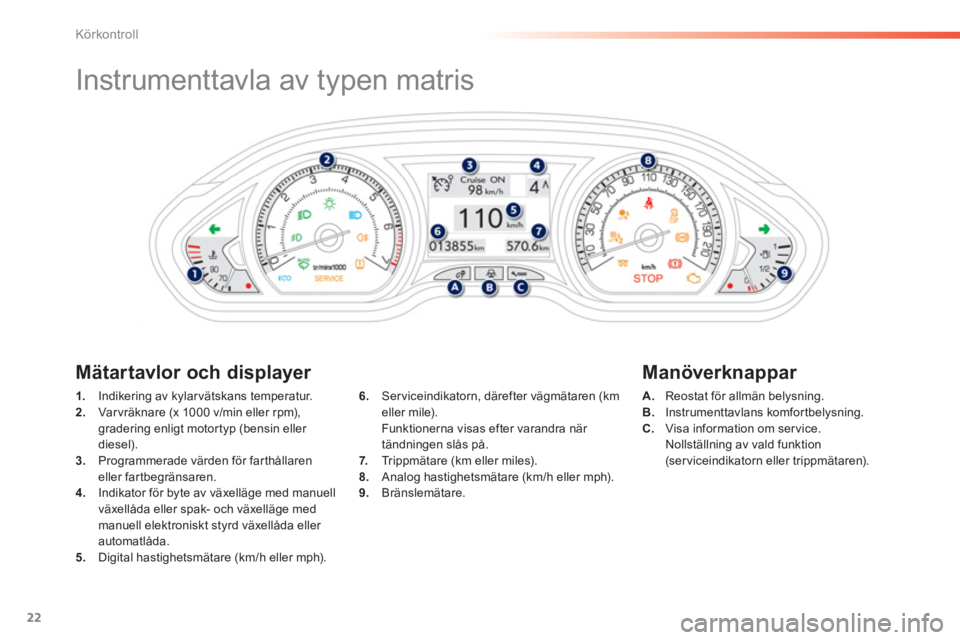

Instrumenttavla av typen matris
Mätartavlor och displayer
Manöverknappar
1.
Indikering av kylarvätskans temperatur.2.
Var vräknare (x 1000 v/min eller rpm),
gradering enligt motor typ (bensin eller
diesel).3. Programmerade värden för farthållaren
eller fartbegränsaren.4. Indikator för byte av växelläge med manuell
växellåda eller spak- och växelläge med manuell elektroniskt styrd växellåda eller automatlåda.5. Digital hastighetsmätare (km/h eller mph).
A.Reostat för allmän belysning. B.Instrumenttavlans komfortbelysning.
C.
Visa information om service.
Nollställning av vald funktion(serviceindikatorn eller trippmätaren). 6
. Serviceindikatorn, därefter vägmätaren (kmeller mile).
Funktionerna visas efter varandra när
tändningen slås på.
7.Tr i p p m ä t a r e (km eller miles).8. Analog hastighetsmätare (km/h eller mph).9.Bränslemätare.

1
23
Körkontroll








Kontrollampor

Vissa kontrollampor kan uppvisa båda indikeringstyperna. Det är bara medledning av det aktuella funktionslägetsom det går att sluta sig till omsituationen är normal eller om ett fel har uppstått.


När tändningen sätts på

Vissa varningslampor tänds i några sekunder när tändningen slås på, på instrumenttavlan
och/eller i displayen på instrumenttavlan.
Så for t motorn star tar skall dessa lampor
slockna igen.
Slå upp och läs om den berörda
varnin
gslampan innan du kör iväg, om den inteslocknar.
Tillhörande varningar
När vissa kontrollampor tänds hörs samtidigt
en ljudsignal och ett meddelande visas
på displayen på instrumenttavlan eller på
flerfunktionsdisplayen.
Kontrollampan kan antingen lysa med fast sken eller blinka.
Informerar föraren när ett s
ystem aktiveras (kontrollampor) eller när ett fel uppstår (varningslampor).

24
Körkontroll

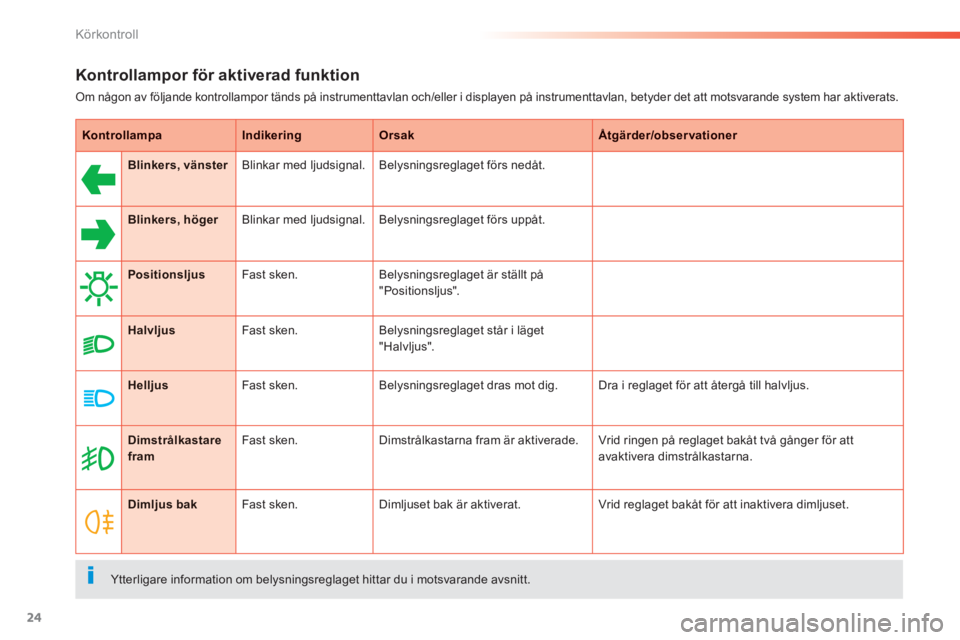

Kontrollampor för aktiverad funktion
Om någon av följande kontrollampor tänds på instrumenttavlan och/eller i displayen på instrumenttavlan, betyder det att motsvarande system har aktiverats.
KontrollampaIndikeringOrsakÅtgärder/observationer



Blinkers, vänsterBlinkar med ljudsignal.Belysningsreglaget förs nedåt.



Blinkers, högerBlinkar med ljudsignal. Belysningsreglaget förs uppåt.
PositionsljusFast sken. Belysningsreglaget är ställt på"Positionsljus".
HalvljusFast sken. Belysningsreglaget står i läget
"Halvljus".
HelljusFast sken.Belysningsreglaget dras mot dig. Dra i reglaget för att återgå till halvljus.
Dimstrålkastare framFast sken. Dimstrålkastarna fram är aktiverade. Vrid ringen på reglaget bakåt två gånger för attavaktivera dimstrålkastarna.
Dimljus bakFast sken. Dimljuset bak är aktiverat. Vrid reglaget bakåt för att inaktivera dimljuset.

Ytterligare information om belysningsreglaget hittar du i motsvarande avsnitt.

28
Körkontroll

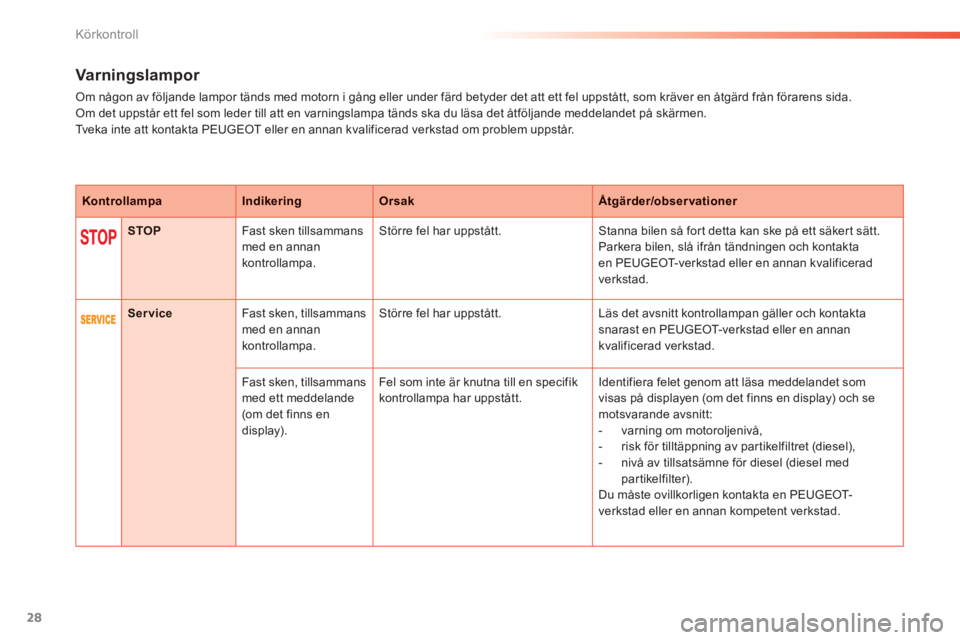

Varningslampor
Om någon av följande lampor tänds med motorn i gång eller under färd betyder det att ett fel uppstått, som kräver en åtgärd från förarens sida.
Om det uppstår ett fel som leder till att en varningslampa tänds ska du läsa det åtföljande meddelandet på skärmen.
Tveka inte att kontakta PEUGEOT eller en annan kvalificerad verkstad om
problem uppstår.
KontrollampaIndikeringOrsakÅtgärder/observationer
STOPFast sken tillsammans med en annan
kontrollampa. Större fel har uppstått. Stanna bilen så fort detta kan ske på ett säkert sätt.
Parkera bilen, slå ifrån tändningen och kontakta en PEUGEOT-verkstad eller en annan kvalificerad
verkstad.
ServiceFast sken, tillsammans med en annan
kontrollampa. Större fel har uppstått. Läs det avsnitt kontrollampan gäller och kontakta snarast en PEUGEOT-verkstad eller en annan
kvalificerad verkstad.
Fast sken
, tillsammans med ett meddelande (om det finns en
display). Fel som inte är knutna till en specifik
kontrollampa har uppstått.Identifiera felet
genom att läsa meddelandet som
visas på displayen (om det finns en display) och se motsvarande avsnitt:
- varning om motoroljenivå,
- risk för tilltäppning av par tikelfiltret (diesel),
- nivå av tillsatsämne för diesel (diesel med
partikelfilter).
Du måste ovillkorligen kontakta en PEUGEOT-
verkstad eller en annan kompetent verkstad.
