2013 PEUGEOT 2008 Bruksanvisningar (in Swedish)

159
7
Praktisk information

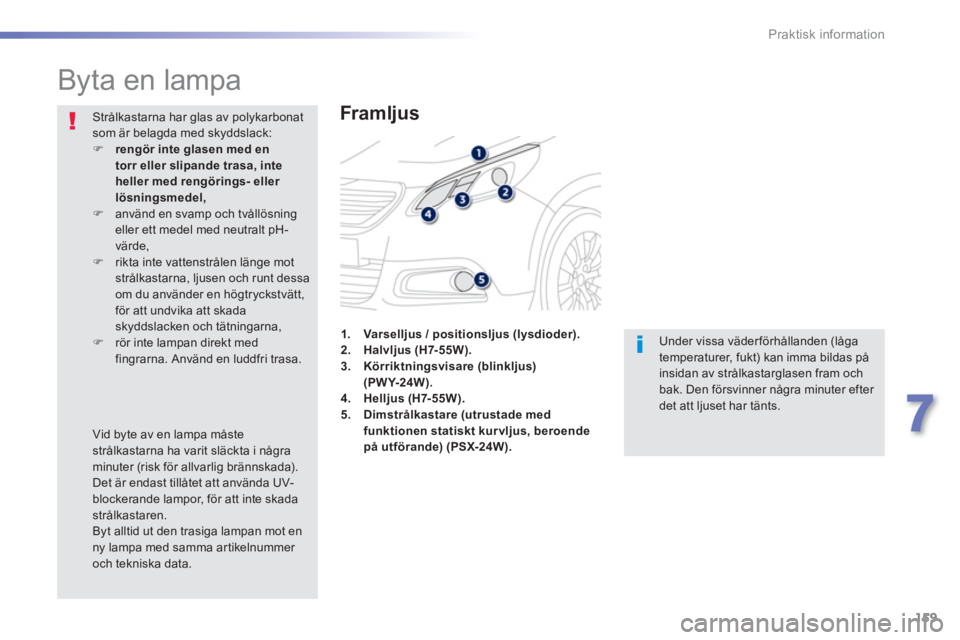

Byta en lampa


Framljus

Under vissa väderförhållanden (lågatemperaturer, fukt) kan imma bildas på insidan av strålkastarglasen fram och bak. Den försvinner några minuter efter det att ljuset har tänts.


Strålkastarna har glas av polykarbonat som är belagda med skyddslack:)rengör inte glasen med en
torr eller slipande trasa, inteheller med rengörings- eller lösningsmedel,)
använd en svamp och tvållösningeller ett medel med neutralt pH-värde,)
rikta inte vattenstrålen länge mot strålkastarna, ljusen och runt dessa om du använder en högtryckstvätt, för att undvika att skada skyddslacken och tätningarna,)
rör inte lampan direkt med fingrarna. Använd en luddfri trasa.
Vid byte av en lampa måstestrålkastarna ha varit släckta i någraminuter (risk för allvarlig brännskada).Det är endast tillåtet att använda UV-blockerande lampor, för att inte skadastrålkastaren. Byt alltid ut den trasiga lampan mot en
ny lampa med samma ar tikelnummer och tekniska data. 1
.Varselljus//positionsljus (lysdioder).2.Halvljus (H7-55W).3. Körriktningsvisare (blinkljus) (PWY-24W).4.Helljus (H7-55W).5.Dimstrålkastare (utrustade med
funktionen statiskt kur vljus, beroendepå utförande) (PSX-24W).

160
Praktisk information

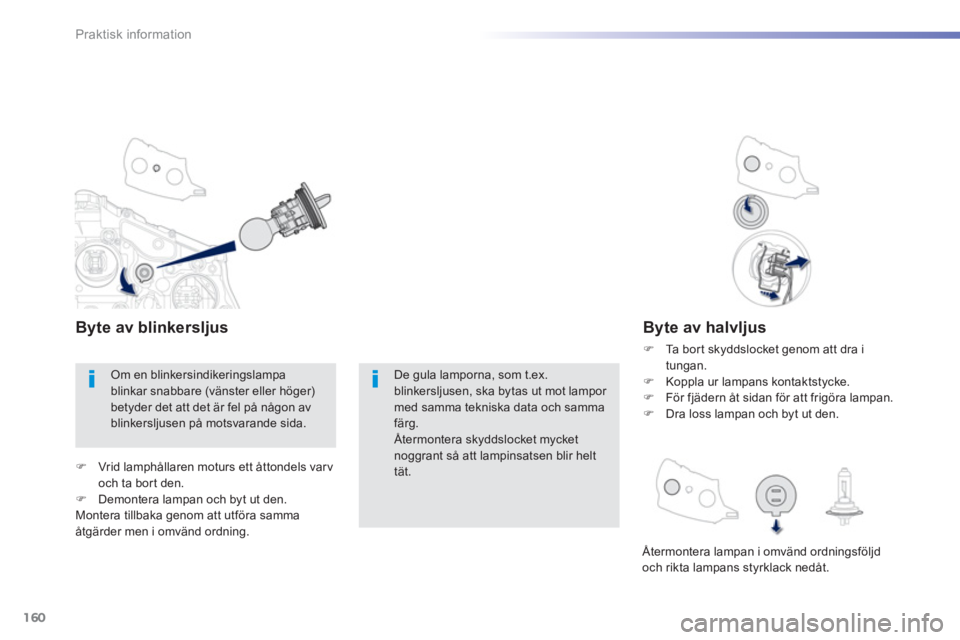

Byte av halvljus
) Ta bor t skyddslocket genom att dra itungan.)
Koppla ur lampans kontaktstycke. )
För fjädern åt sidan för att frigöra lampan. )
Dra loss lampan och byt ut den.
De gula lamporna, som t.ex.blinkersljusen, ska bytas ut mot lampor med samma tekniska data och sammafärg.
Återmontera skyddslocket mycket noggrant så att lampinsatsen blir helt tät.


Om en blinkersindikeringslampablinkar snabbare (vänster eller höger)betyder det att det är fel på någon av blinkersljusen på motsvarande sida.
Byte av blinkersljus
Återmontera lampan i omvänd ordningsföljd
och rikta lampans styrklack nedåt.
)Vrid lamphållaren moturs ett åttondels varvoch ta bort den. )Demontera lampan och byt ut den.
Montera tillbaka genom att utföra sammaåtgärder men i omvänd ordning.

161
7
Praktisk information

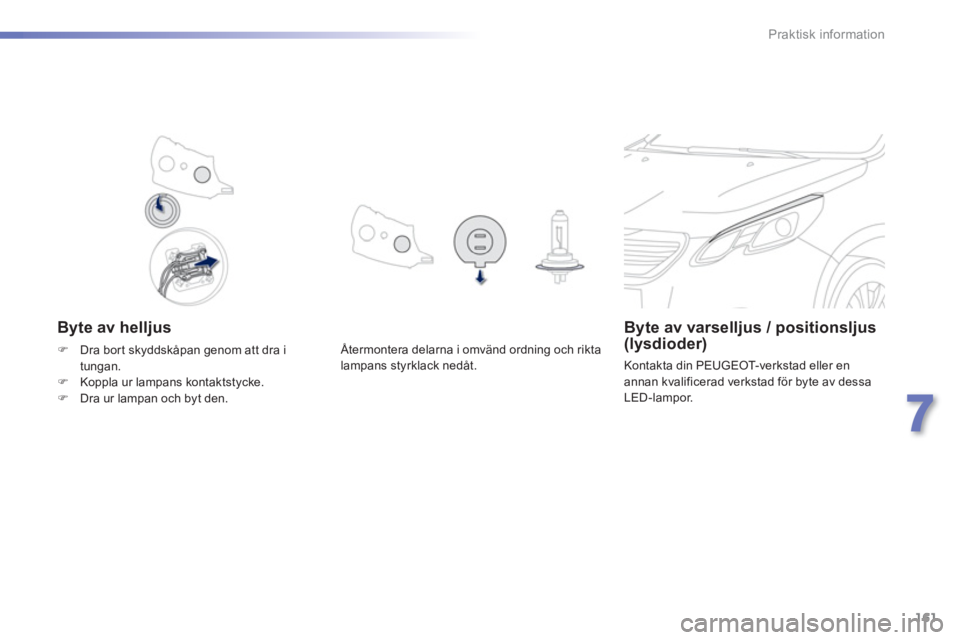

Byte av helljus Byte av varselljus / positionsljus(lysdioder)

Kontakta din PEUGEOT-verkstad eller en
annan kvalificerad verkstad för byte av dessa
LED-lampor.
Återmontera delarna i omvänd ordning och riktalampans styrklack nedåt.)Dra bort skyddskåpan genom att dra i
tungan. )Koppla ur lampans kontaktstycke. )Dra ur lampan och byt den.

162
Praktisk information

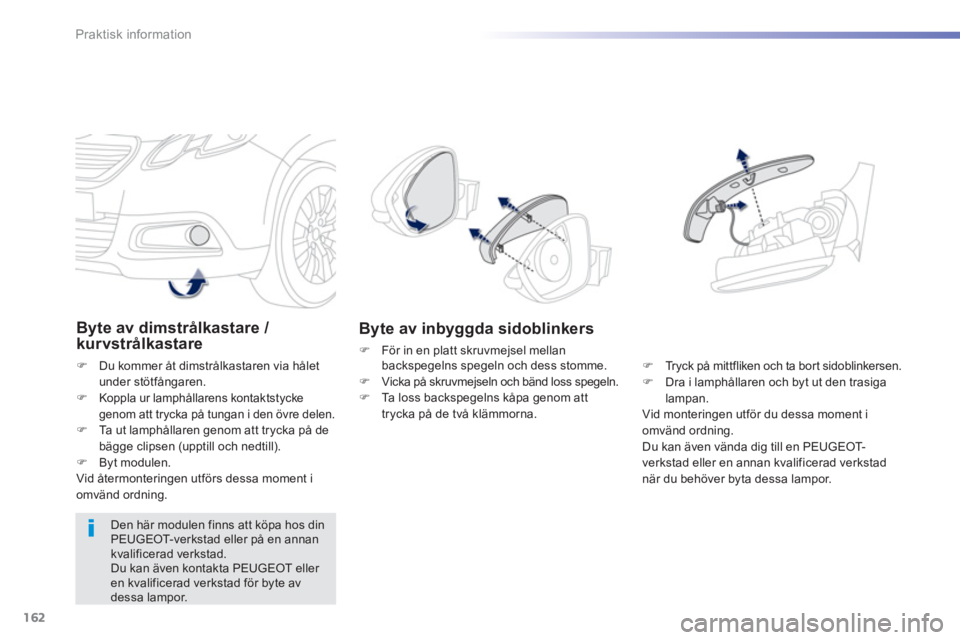

Byte av dimstrålkastare / kurvstrålkastare
) Du kommer åt dimstrålkastaren via hålet
under stötfångaren.)Koppla ur lamphållarens kontaktstycke genom att trycka på tungan i den övre delen. ) Ta ut lamphållaren genom att trycka på de
bägge clipsen (upptill och nedtill). ) Byt modulen.
Vid återmonteringen utförs dessa moment i omvänd ordning.
Byte av inbyggda sidoblinkers
)
För in en platt skruvmejsel mellan)
Tryck på mittfliken och ta bor t sidoblinkersen.)Dra i lamphållaren och byt ut den trasiga
lampan.
Vid monterin
gen utför du dessa moment i
omvänd ordning.
Du kan även vända dig till en PEUGEOT-
verkstad eller en annan kvalificerad verkstad när du behöver byta dessa lampor.
backspe
gelns spegeln och dess stomme.) Vicka på skruvmejseln och bänd loss spegeln. )
Ta loss backspegelns kåpa genom att
trycka på de två klämmorna.
Den här modulen finns att köpa hos din PEUGEOT-verkstad eller på en annankvalificerad verkstad.
Du kan även kontakta PEUGEOT eller en kvalificerad verkstad för byte av dessa lampor.

163
7
Praktisk information

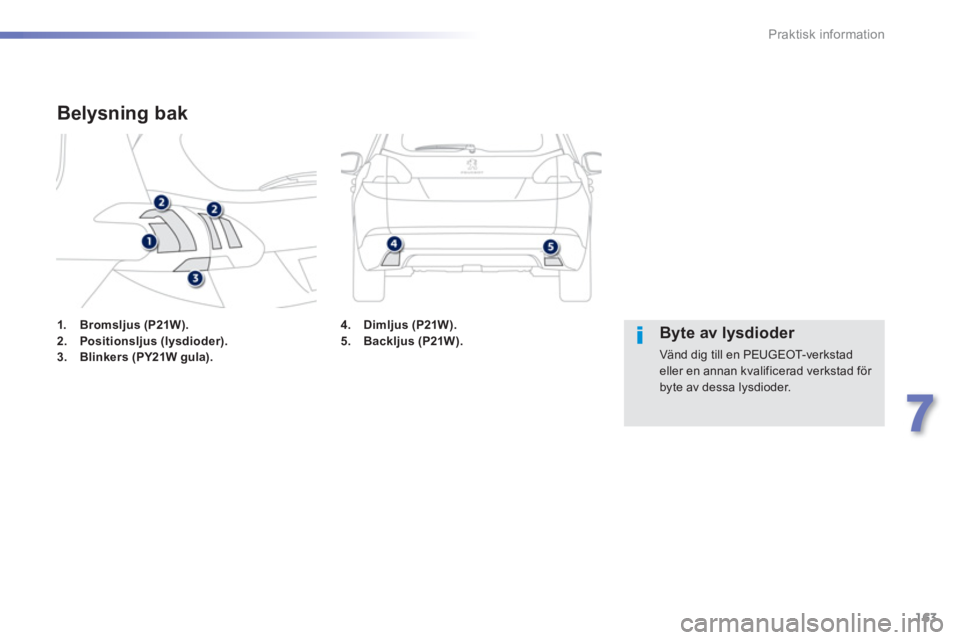

1.Bromsljus (P21W).2.Positionsljus (lysdioder).3.Blinkers (PY21W gula).
Belysning bak


Byte av lysdioder

Vänd dig till en PEUGEOT-ver kst a deller en annan kvalificerad verkstad för byte av dessa lysdioder.
4.Dimljus (P21W).5.
Backljus (P21W).

164
Praktisk information

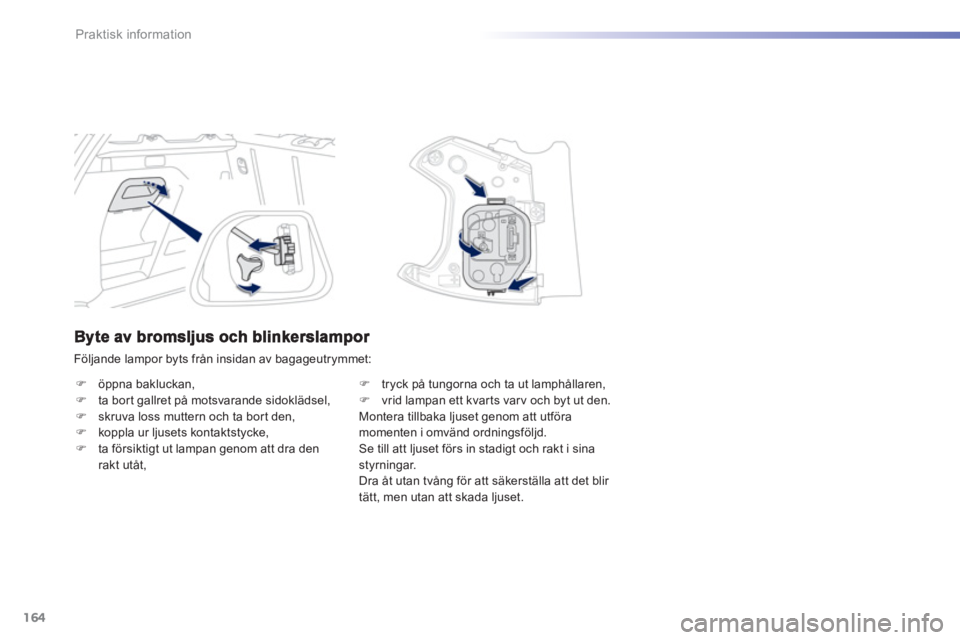

Följande lampor byts från insidan av bagageutrymmet:
)öppna bakluckan,)ta bort gallret på motsvarande sidoklädsel, )skruva loss muttern och ta bort den,)koppla ur ljusets kontaktstycke, )ta försiktigt ut lampan genom att dra denrakt utåt,
)
tryck på tungorna och ta ut lamphållaren,)
vrid lampan ett kvarts varv och byt ut den.
Montera tillbaka ljuset genom att utföra
momenten i omvänd ordningsföljd.
Se till att ljuset förs in stadigt och rakt i sina
styrningar.
Dra åt utan tvång för att säkerställa att det blir
tätt, men utan att skada ljuset.

165
7
Praktisk information

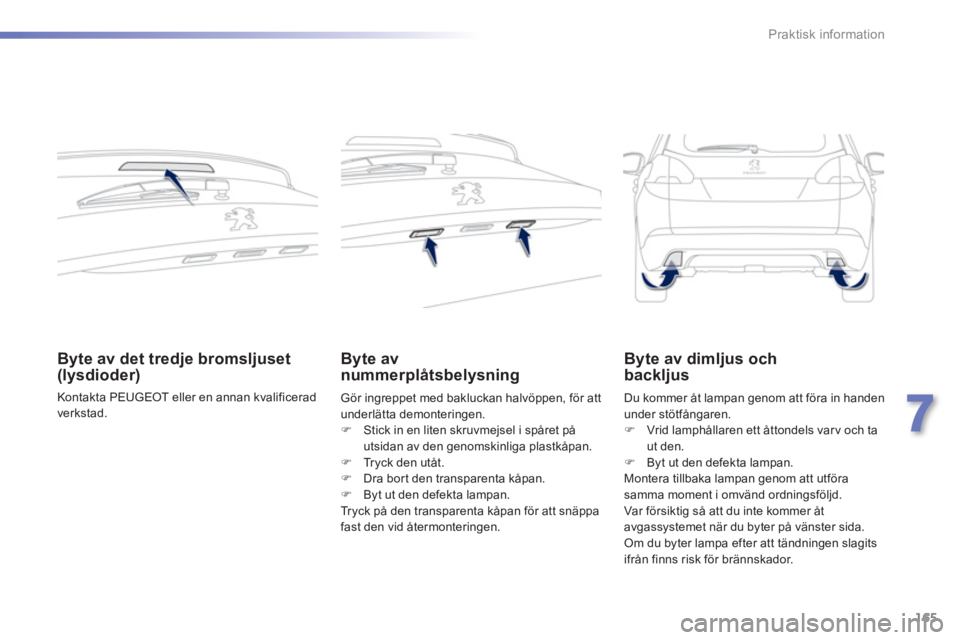

Byte av det tredje bromsljuset(lysdioder)
Kontakta PEUGEOT eller en annan kvalificerad
verkstad.

Byte av
nummerplåtsbelysning
Gör ingreppet med bakluckan halvöppen, för att underlätta demonteringen.
)
Stick in en liten skruvmejsel i spåret påutsidan av den genomskinliga plastkåpan. )
Tryck den utåt. )
Dra bort den transparenta kåpan.)
Byt ut den defekta lampan.
Tryck på den transparenta kåpan för att snäppa
fast den vid återmonteringen. Du kommer åt lampan
genom att föra in handen
under stötfångaren.
) Vrid lamphållaren ett åttondels varv och taut den. )
Byt ut den defekta lampan.
Montera tillbaka lampan genom att utförasamma moment i omvänd ordningsföljd.
Var för sik tig så att du inte kommer åt
avgassystemet när du byter på vänster sida.Om du byter lampa efter att tändningen slagits
ifrån finns risk för brännskador.

Byte av dimljus och
backljus

166
Praktisk information

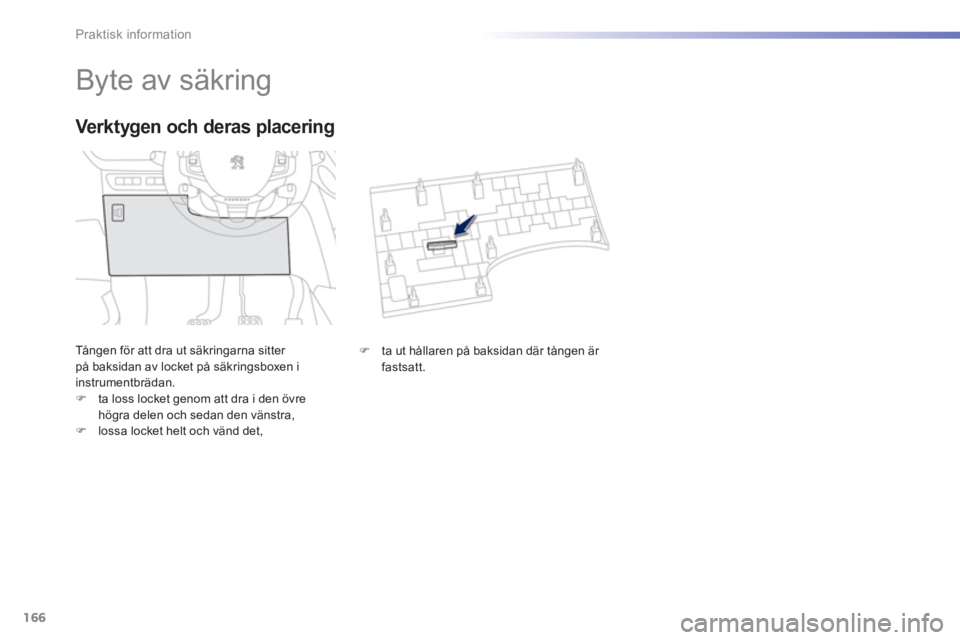

Byte av säkring
Tå ngen för att dra ut säkringarna sitter på baksidan av locket på säkringsboxen i
instrumentbrädan.)ta loss locket genom att dra i den övrehögra delen och sedan den vänstra,
)lossa locket helt och vänd det,
Verktygen och deras placering
) ta ut hållaren på baksidan där tången är fastsatt.
