Pour arrêter la lève-vitre électrique son
ouverture ou sa fermeture complète, tirer
ou appuyer sur l'interrupteur dans le sens
opposé au déplacement de la vitre, puis le
relâcher.
Procédure d'initialisation du système de
lève-vitre électrique
Si la batterie a été déconnectée lors des
travaux d'entretien du véhicule, ou pour
d'autres raisons (telles que l'actionnement
continu d'un interrupteur après que la
fenêtre ait été complètement ouverte/
fermée), les lève-vitres électriques ne
s'ouvriront pas et ne se fermeront pas
complètement automatiquement. La
réinitialisation de la fonction automatique
peut être exécutée à l'aide des
interrupteurs de commande principaux ou
de l'interrupteur de portière du passager
avant.
La procédure de réinitialisation de la
fonction automatique de lève-vitre
électrique peut être effectuée sur un seul,
ou sur les deux interrupteurs de portière.
La fonction automatique de lève-vitre
électrique ne sera rétablie que sur le côté
qui a été réinitialisé.
1. Mettre le contacteur sur ON.
2. S'assurer que l'interrupteur de
verrouillage de lève-vitres électriques
situé sur la portière du conducteur n'est
pas enfoncé.
3. Appuyer sur l'interrupteur et ouvrir la
lève-vitre électrique complètement.
4. Tirer l'interrupteur vers le haut pour
fermer complètement le lève-vitre
électrique et le maintenir pendant
environ 2 secondes après que la vitre
soit complètement fermée.5. Répéter les étapes 3-4 pour chaque
lève-vitre électrique avant.
6. S'assurer que les lève-vitres électriques
fonctionnent correctement en utilisant
les interrupteurs de portières.
Fonction d'ouverture en deux étapes
Lorsque la lève-vitre électrique est
complètement fermée, appuyer sur
l'interrupteur brièvement et la lève-vitre
s'ouvrira et s'arrêtera à 3 cm (1 po.) du
haut.
Si l'interrupteur est maintenu pressé, la
vitre s'ouvrira complètement.
REMARQUE
Si l'interrupteur est pressé une fois lorsque la
vitre est complètement fermée, la vitre ne
s'ouvrira que d'environ 3 cm (1 po.) pour
ventiler l'habitacle.
3-48
Bien connaître votre Mazda
Portières et serrures

Annulation de la fonction d'ouverture
en deux étapes
Pour annuler la fonction d'ouverture en
deux étapes pour la lève-vitre électrique
avant, suivre la méthode suivante à l'aide
des interrupteurs de commande
principaux.
1. Mettre le contacteur sur ON et
effectuer l'opération suivante dans les 5
secondes:
Appuyer deux fois fermement sur
l'interrupteur de lève-vitre électrique,
puis le tirer deux fois fermement.
Vitre du
conducteurVitre du passager
avant Interrupteurs principaux de commande
2. Couper le contacteur.
3. Une fois le contacteur sur la position
d'arrêt, mettre le contacteur sur ON et
dans les 40 secondes et effectuer
l'opération suivante dans les 5
secondes:
Appuyer deux fois fermement sur
l'interrupteur de lève-vitre électrique,
puis le tirer deux fois fermement.REMARQUE
lLa fonction d'ouverture en deux étapes ne
peut pas être annulée si les opérations ne
sont pas complétées dans les délais
indiqués ou si les étapes ne sont pas toutes
suivies. Pour répéter la procédure, placer
le contacteur sur OFF et reprendre depuis
le début.
lS'il n'est pas possible d'annuler la fonction
en suivant la méthode indiquée, s'adresser
à un concessionnaire agréé Mazda.
Remise en fonction de l'ouverture en
deux étapes
Avec la fonction d'ouverture en deux
étapes annulée, répéter les opérations
indiquées ci-dessus pour la remettre en
fonction sur chaque interrupteur de
portière.
REMARQUE
S'il n'est pas possible de rétablir la fonction en
suivant la méthode indiquée, s'adresser à un
concessionnaire agréé Mazda.
Vitre à dispositif de sécurité
Si la main, la tête d'une personne ou autre
objet bloque la vitre lors de sa fermeture
automatique ou manuelle, la vitre s'arrête
et s'ouvre à moitié.
Bien connaître votre Mazda
Portières et serrures
3-49

PRUDENCE
Vérifier que rien ne bloquer la vitre
électrique juste avant qu'elle atteigne
sa position de fermeture complète ou
lorsque l'interrupteur de vitre électrique
est maintenu complètement vers le
haut:
Le fait de bloquer une vitre électrique
juste avant qu'elle atteigne sa
position de fermeture complète ou
lorsque l'interrupteur de vitre
électrique est maintenu
complètement vers le haut est
dangereux.
Dans ces cas, la fonction de sécurité
ne peut pas bloquer la fermeture
complète de la vitre. Si des doigts
sont pris, cela peut entraîner de
graves blessures.
REMARQUE
lSuivant les conditions de conduite, une vitre
se fermant automatiquement peut s'arrêter
et commencer à s'ouvrir si un choc
similaire à un objet qui la bloque est
ressenti par le dispositif.
Si la fonction de sécurité se déclenche et le
lève-vitre électrique ne peut pas être fermé
automatiquement, tirer et maintenir
l'interrupteur à fond et la vitre se fermera.
lLe dispositif de sécurité de vitre ne
fonctionne qu'après que le système a été
réinitialisé.
Fonctionnement du lève-vitre électrique
avec le moteur éteint
Le lève-vitres électrique peut être utilisé
pendant environ 40 secondes après que le
contacteur soit tourné de ON à ACC ou
OFF avec toutes les portières fermées. Si
une des portières avant est ouverte, le
lève-vitre électrique ne fonctionnera plus.REMARQUE
lPour l'utilisation du lève-vitre avec le
moteur éteint, l'interrupteur doit être
maintenu fermement jusqu'à ce que la vitre
soit fermée car la fonction de fermeture
automatique n'opérera pas.
lLa fonction d'ouverture en deux étapes
n'opérera pas si le moteur est éteint.
qUtilisation des lève-vitres
électriques arrière
Les vitres électriques peuvent être
commandées lorsque l'interrupteur de
verrouillage de lève-vitre électrique sur la
portière du conducteur est en position
déverrouillée.
Les lève-vitres électriques arrière peuvent
être ouverts ou fermés à l'aide des
interrupteurs de commande principaux sur
la portière du conducteur.
Vitre arrière
gauche
Vitre arrière droite
Interrupteur de
verrouillage de lève-vitres
électriques
Interrupteurs principaux de commande
3-50
Bien connaître votre Mazda
Portières et serrures

Pour fermer le bouchon de réservoir de
carburant, le tourner dans le sens des
aiguilles d'une montre jusqu'à ce que deux
déclics ou plus se fassent entendre.
Ouvrir
Fermer
ATTENTION
Si le voyant de vérification de
bouchon du réservoir de carburant
s'allume, il est possible que le
bouchon du réservoir de carburant ne
soit pas installé correctement. Si le
voyant s'allume, stationner le
véhicule en toute sécurité, à l'écart de
la route, retirer le bouchon du
réservoir de carburant et le réinstaller
correctement. Une fois le bouchon
correctement installé, il est possible
que le voyant du bouchon du
réservoir de carburant reste allumé
jusqu'à ce qu'un certain nombre de
cycles de conduite aient été effectués.
Un cycle de conduite inclut le
démarrage du moteur (après quatre
heures ou plus d'arrêt du moteur) et
la conduite du véhicule sur des routes
citadines et sur autoroute.
Continuer à conduire lorsque le
voyant de vérification du bouchon du
réservoir de carburant s'allume peut
entraîner l'activation du voyant
d'anomalie du moteur.
Capot
PRUDENCE
Toujours s'assurer que le capot est
fermé et correctement verrouillé:
Un capot qui n'est pas fermé et
correctement verrouillé est dangereux
car il risque de s'ouvrir lorsque le
véhicule roule et bloquer la vue du
conducteur, ce qui peut causer un
grave accident.
qOuvrir le capot
1. Tirer sur la poignée de déverrouillage
pour déverrouiller le capot.
Poignée de
déverrouillage
2. Glisser la main dans l'ouverture du
capot, pousser le levier de la gâche de
sécurité et soulever le capot.
3-56
Bien connaître votre Mazda
Portières et serrures

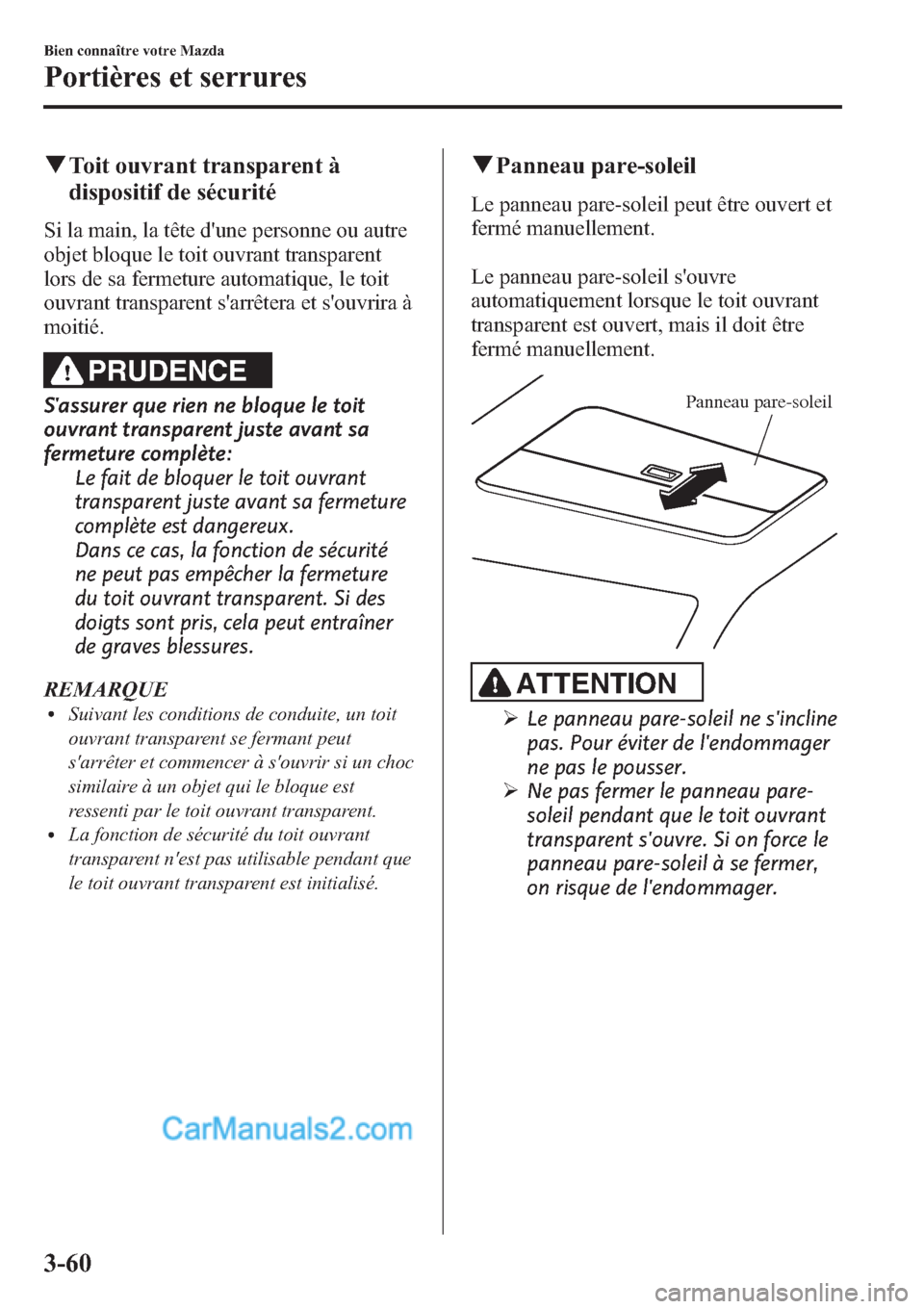

qToit ouvrant transparent à
dispositif de sécurité
Si la main, la tête d'une personne ou autre
objet bloque le toit ouvrant transparent
lors de sa fermeture automatique, le toit
ouvrant transparent s'arrêtera et s'ouvrira à
moitié.
PRUDENCE
S'assurer que rien ne bloque le toit
ouvrant transparent juste avant sa
fermeture complète:
Le fait de bloquer le toit ouvrant
transparent juste avant sa fermeture
complète est dangereux.
Dans ce cas, la fonction de sécurité
ne peut pas empêcher la fermeture
du toit ouvrant transparent. Si des
doigts sont pris, cela peut entraîner
de graves blessures.
REMARQUE
lSuivant les conditions de conduite, un toit
ouvrant transparent se fermant peut
s'arrêter et commencer à s'ouvrir si un choc
similaire à un objet qui le bloque est
ressenti par le toit ouvrant transparent.
lLa fonction de sécurité du toit ouvrant
transparent n'est pas utilisable pendant que
le toit ouvrant transparent est initialisé.
qPanneau pare-soleil
Le panneau pare-soleil peut être ouvert et
fermé manuellement.
Le panneau pare-soleil s'ouvre
automatiquement lorsque le toit ouvrant
transparent est ouvert, mais il doit être
fermé manuellement.
Panneau pare-soleil
ATTENTION
ØLe panneau pare-soleil ne s'incline
pas. Pour éviter de l'endommager
ne pas le pousser.
ØNe pas fermer le panneau pare-
soleil pendant que le toit ouvrant
transparent s'ouvre. Si on force le
panneau pare-soleil à se fermer,
on risque de l'endommager.
3-60
Bien connaître votre Mazda
Portières et serrures

Système d'immobilisation
(avec clé avancée)
Le système d'immobilisation en option ne
permet de démarrer le moteur qu'avec une
clé avancée reconnue par le système.
Si quelqu'un essaie de démarrer le moteur
avec une clé avancée non reconnue par le
système, le moteur ne démarrera pas, ce
qui aide à protéger le véhicule contre le
vol.
En cas de problème avec le système
d'immobilisation ou la clé avancée (clé
auxiliaire comprise), s'adresser à un
concessionnaire agréé Mazda.
ATTENTION
ØLes équipements radio de ce type
sont réglementés par des lois aux
Etats-Unis.
Les changements ou modifications
non spécifiquement approuvés par
l'entité responsable de la
conformité peuvent annuler le
droit de l'utilisateur de faire
fonctionner cet appareil.
ØAfin de ne pas endommager la clé,
ne pas:
ØLaisser la clé tomber.
ØMouiller la clé.
ØExposer la clé à des champs
magnétiques.
ØExposer la clé à des
températures élevées, dans des
endroits au soleil comme sur le
tableau de bord ou sur le capot.
ATTENTION
Veiller à ce que ce qui suit ne se
produise pas lorsque vous démarrez
le moteur à l'aide de la clé auxiliaire
suite au déchargement de la pile de
la clé avancée ou un autre
dysfonctionnement. Sinon, le signal
provenant de la clé auxiliaire ne sera
pas reçu correctement et le moteur
risque de ne pas démarrer.
ØLe porte-clés repose sur la clé
auxiliaire.
ØLa partie métallique d'autres clés
ou objets métalliques est en
contact avec la clé auxiliaire.
ØD'autres clés auxiliaires ou les clés
d'autres véhicules équipés d'un
système d'immobilisation sont en
contact ou à proximité immédiate
de la clé auxiliaire.
Bien connaître votre Mazda
Système de sécurité
3-61

ØDes dispositifs d'achat
électronique ou d'accès sécurisé
qui touchent la clé auxiliaire ou
sont très proches de celle-ci.
REMARQUE
lLes clés avancées (y compris la clé
auxiliaire) possèdent un code électronique
unique. Pour cette raison et pour plus de
sécurité, il faut attendre un certain temps
avant d'obtenir des clés auxiliaires (y
compris la clé auxiliaire) de rechange.
Elles ne peuvent être obtenues que par
l'intermédiaire d'un concessionnaire agréé
Mazda.
lS'assurer de toujours garder une clé
avancée de rechange, au cas où une clé
avancée est perdue. En cas de perte d'une
des clés avancées, s'adresser dès que
possible à un concessionnaire agréé
Mazda.
lSi une clé avancée (y compris la clé
auxiliaire) est perdue, un concessionnaire
agréé Mazda fera un réglage des codes
électroniques des clés avancées (y compris
des clés auxiliaires) restantes et du système
d'immobilisation. Apporter toutes les clés
avancées restantes (y compris les clés
auxiliaires) à un concessionnaire agréé
Mazda pour les faire réinitialiser.
Le démarrage du véhicule à l'aide d'une clé
dont le code électronique n'a pas été réglé
sera impossible.
3-62
Bien connaître votre Mazda
Système de sécurité

Déclaration de conformité
Système d'immobilisation
Bien connaître votre Mazda
Système de sécurité
3-63
