Critères de déploiement des coussins d'air SRS
Ce tableau indique l'équipement SRS correspondant qui se déploiera en fonction du type de
collision.
(Les illustrations représentent les cas typiques de collisions.)
Equipement
SRSTypes de collision
Collision frontale/semi-frontale
sévèreCollision latérale
sévère
Capotage/semi-capotageCollision arrière
Dispositif de
prétension de
ceinture de
sécurité
avantX
*1(des deux côtés) X*1(des deux côtés)
Aucun coussin d'air
ni dispositif de
prétension de
ceinture de sécurité
avant ne sera activé
lors d'une collision
arrière. Coussin d'air
du
conducteurX
Coussin d'air
du passager
avantX
*1
Coussin d'air
latéralX*1(côté du choc seulement)
Rideau de
sécurité
gonflableX
(côté du choc seule-
ment)X (des deux côtés)
X: L'équipement du coussin d'air SRS a été conçu pour se déployer en cas de collision.
*1:(Avec système de classification des occupants des sièges du conducteur et du
passager avant)
Les coussins d'air avant et latéral et le dispositif de prétension de la ceinture de sécurité
du passager avant ont été conçus pour se déployer en fonction de l'état du poids total
assis sur le siège du passager avant.
2-76
Equipement sécuritaire essentiel
Systèmes de retenue supplémentaire à coussins d'air

Limites du coussin d'air SRS
Lors capotages ou de collisions sévères tels que ceux décrits précédemment dans la section
“Critères de déploiement des coussins d'air SRS”, l'équipement de sac gonflable SRS
correspondant se déploiera. Toutefois, lors de certains accidents, il est possible que
l'équipement ne se déploie pas selon le type et la sévérité de la collision.
Limites à la détection des collisions frontale/semi-frontale:
Les illustrations suivantes sont des exemples de collisions frontale/semi-frontale qui sont
susceptibles de ne pas être détectées comme assez sévères pour justifier le déploiement de
l'équipement de coussin d'air SRS.
Collisions avec des arbres ou des pylônesCollision frontale déportée sur le véhicule
Collision par l'arrière ou choc avec l'arrière d'un
camion
Equipement sécuritaire essentiel
Systèmes de retenue supplémentaire à coussins d'air
2-77

Limites à la détection de collision latérale:
Les illustrations suivantes sont des exemples de collisions latérales qui sont susceptibles de
ne pas être détectées comme assez sévères pour justifier le déploiement de l'équipement de
coussin d'air SRS.
Collisions latérales avec des arbres ou des pylônesCollisions latérales avec des véhicules à deux roues
Limites à la détection de capotage:
L'illustration suivante est un exemple d'un accident qui ne pas être détecté comme un
capotage. Par conséquent, il est possible que les dispositifs de prétension de ceinture de
sécurité et rideaux de sécurité avant ne se déploient pas.
Hauteur d'extrémité sur extrémité
2-78
Equipement sécuritaire essentiel
Systèmes de retenue supplémentaire à coussins d'air

Système de classification des occupants des sièges du
conducteur et du passager avant
í
Tout d'abord, lire attentivement la section“Précautions concernant le système de retenue
supplémentaire (SRS)”(page 2-62).
REMARQUE
Ce système est installé sur les modèles pour les marchés des Etats-Unis, du Canada et de Puerto
Rico.
qCapteur de position du siège du conducteur
Ce véhicule est équipé d'un capteur de position de glissière du siège du conducteur comme
composant du système de retenue supplémentaire. Le capteur est situé sous le siège du
conducteur. Le capteur détermine si le siège du conducteur est à l'avant ou à l'arrière d'une
position de référence et transmet la position du siège au module de diagnostic (unité SAS).
L'unité SAS a été conçue pour contrôler le déploiement du coussin d'air du conducteur en
fonction de l'écart entre le siège du conducteur et le volant de direction.
Le voyant du dispositif de prétension de ceinture de sécurité avant/coussin d'air clignote si
une anomalie possible est détectée dans le capteur (page 2-74).
qCapteurs de poids du siège du passager avant
Ce véhicule est équipé de capteurs de poids du siège du passager avant comme composants
du système de retenue supplémentaire. Ces capteurs sont situés sous les deux rails du siège
du passager avant. Ces capteurs déterminent le poids total assis sur le siège du passager
avant et surveillent le bouche de ceinture de sécurité du siège du passage avant. L'unité
SAS est conçue pour empêcher que les coussins d'air avant et latéral et le système de pré-
tension de la ceinture de sécurité du siège du passager avant se déploient si le témoin de
désactivation du coussin d'air côté passager avant s'allume.
Pour diminuer les risques de blessures causées par le déploiement du coussin d'air côté
passager avant, le système désactive les coussins d'air avant et latéral ainsi que le dispositif
de prétension de ceinture de sécurité du passager avant lorsque le témoin de désactivation
du coussin d'air côté passager avant s'allume. Se référer au tableau suivant pour les
conditions d'allumage du témoin de désactivation du coussin d'air du passager avant.
Le système désactive les coussins d'air avant et latéral côté passager avant et le dispositif de
prétension de ceinture de sécurité du passager avant, il faut donc s'assurer que le témoin de
désactivation du coussin d'air du passager avant s'allume suivant le tableau ci-après.
Equipement sécuritaire essentiel
Systèmes de retenue supplémentaire à coussins d'air
2-79íCertains modèles.

Le voyant du dispositif de prétension de ceinture de sécurité avant/coussin d'air clignote et
le témoin de désactivation du coussin d'air du passager avant s'allume si une anomalie
possible est détectée dans les capteurs. Si cela se produit, les coussins d'air avant et latéral
et le dispositif de prétension de ceinture de sécurité côté passager avant ne se déploieront
pas.

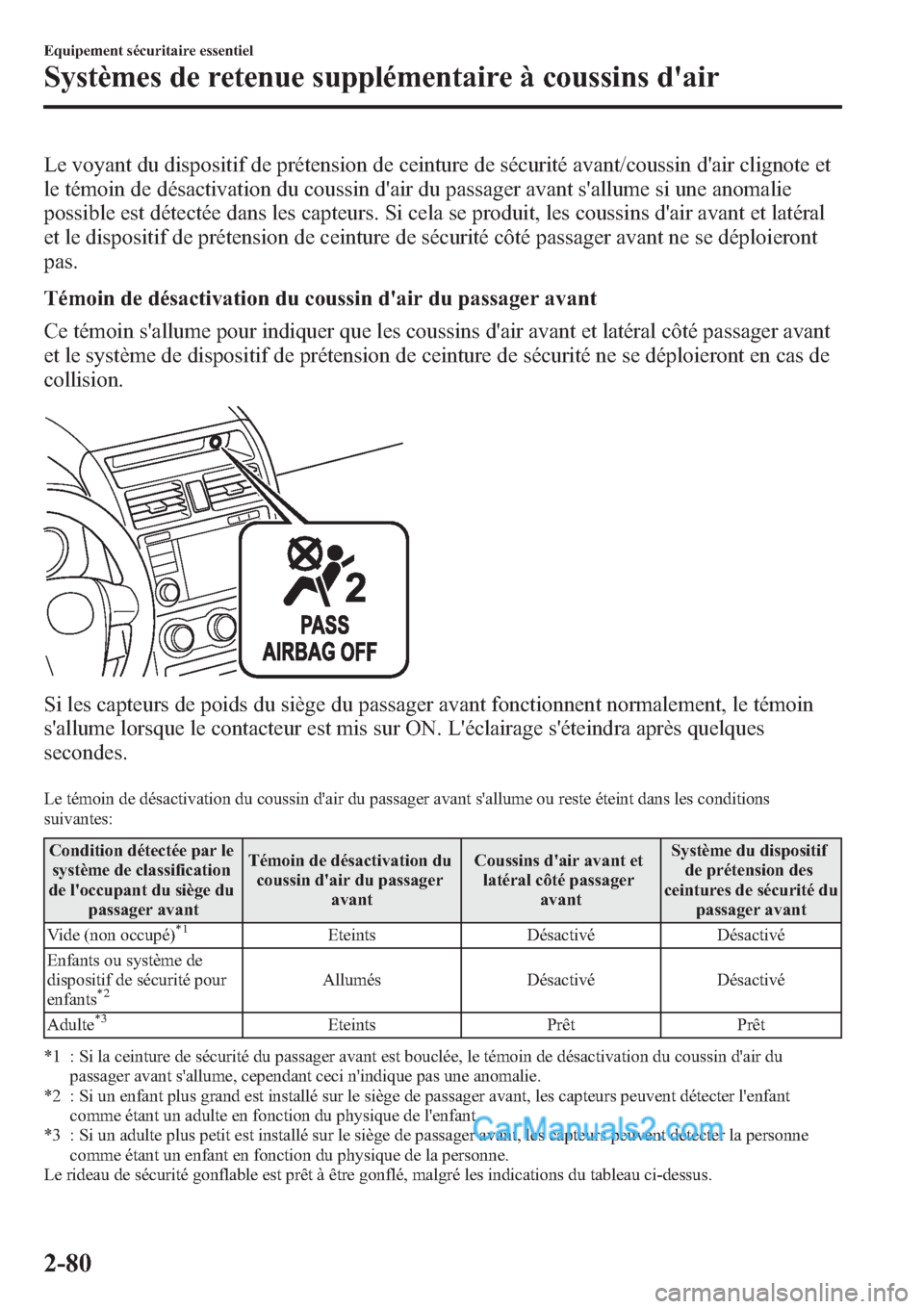

Témoin de désactivation du coussin d'air du passager avant
Ce témoin s'allume pour indiquer que les coussins d'air avant et latéral côté passager avant
et le système de dispositif de prétension de ceinture de sécurité ne se déploieront en cas de
collision.
Si les capteurs de poids du siège du passager avant fonctionnent normalement, le témoin
s'allume lorsque le contacteur est mis sur ON. L'éclairage s'éteindra après quelques
secondes.
Le témoin de désactivation du coussin d'air du passager avant s'allume ou reste éteint dans les conditions
suivantes:
Condition détectée par le
système de classification
de l'occupant du siège du
passager avantTémoin de désactivation du
coussin d'air du passager
avantCoussins d'air avant et
latéral côté passager
avantSystème du dispositif
de prétension des
ceintures de sécurité du
passager avant
Vide (non occupé)
*1Eteints Désactivé Désactivé
Enfants ou système de
dispositif de sécurité pour
enfants
*2Allumés Désactivé Désactivé
Adulte
*3Eteints Prêt Prêt
*1 : Si la ceinture de sécurité du passager avant est bouclée, le témoin de désactivation du coussin d'air du
passager avant s'allume, cependant ceci n'indique pas une anomalie.
*2 : Si un enfant plus grand est installé sur le siège de passager avant, les capteurs peuvent détecter l'enfant
comme étant un adulte en fonction du physique de l'enfant.
*3 : Si un adulte plus petit est installé sur le siège de passager avant, les capteurs peuvent détecter la personne
comme étant un enfant en fonction du physique de la personne.
Le rideau de sécurité gonflable est prêt à être gonflé, malgré les indications du tableau ci-dessus.
2-80
Equipement sécuritaire essentiel
Systèmes de retenue supplémentaire à coussins d'air

Si le témoin de désactivation du coussin d'air du passager avant ne s'allume pas lorsque le
contacteur est mis sur ON et comme indiqué dans le tableau ci-dessus, ne pas laisser un
enfant s'asseoir sur le siège du passager avant et s'adresser à un concessionnaire agréé
Mazda dès que possible. Le système peut ne pas fonctionner correctement en cas
d'accident.
PRUDENCE
Ne pas diminuer le poids total assis sur le siège du passager avant:
Lorsqu'un adulte ou un enfant de grande taille s'assied sur le siège du passager
avant, la diminution du poids total assis sur le siège du passager avant requis pour
le déploiement de coussin d'air est dangereuse. Les capteurs de poids du siège du
passager avant détecteront la condition de poids total assis réduit et les coussins
d'air avant et latéral côté passager avant et le dispositif de prétension de ceinture de
sécurité du passager avant ne se déploieront pas en cas d'accident. Le passager
avant n'aura pas la protection supplémentaire fournie par le coussin d'air, cela peut
causer de graves blessures. La diminution du poids total assis sur le siège du
passager avant peut annuler le déploiement du coussin d'air dans les conditions
suivantes, par exemple:
ØUn passager arrière pousse vers le haut avec les pieds le siège du passager avant.
ØDes bagages ou autres articles placés sous le siège du passager avant ou entre le
siège du passager avant et le siège du conducteur poussent le coussin du siège du
passager avant vers le haut.
ØL'occupant du siège du passager avant s'assied de sorte que son poids ne repose
pas entièrement sur le siège, par exemple s'il s'assied trop près de la portière, s'il
saisit la poignée d'aide ou le bord du toit ouvrant transparent et s'il s'assied avec
le dossier du siège incliné excessivement.
ØDes accessoires qui peuvent augmenter le poids total assis sur le siège du
passager avant.
Les coussins d'air avant et latéral et le système de pré-tension de la ceinture de
sécurité du siège du passager avant seront désactivés si le témoin de désactivation
du coussin d'air côté passager avant s'allume.
Equipement sécuritaire essentiel
Systèmes de retenue supplémentaire à coussins d'air
2-81

Ne pas augmenter le poids total assis sur le siège du passager avant:
Lorsqu'un bébé ou un petit enfant s'assied sur le siège du passager avant,
l'augmentation du poids total assis sur le siège du passager avant est dangereuse.
Les capteurs de poids du siège du passager avant détecteront le poids total assis
accru, ce qui pourrait causer le déploiement inattendu des coussins d'air avant et
latéral côté passager avant et du dispositif de prétension de ceinture de sécurité du
passager avant en cas d'accident et de graves blessures. L'augmentation du poids
total assis sur le siège du passager avant peut entraîner le déploiement des coussins
d'air avant et latéral côté passager avant et du dispositif de prétension de ceinture de
sécurité du passager avant en cas d'accident dans les conditions suivantes, par
exemple:
ØDes bagages ou autres articles sont placés sur le siège avec l'enfant dans le
système de dispositif de sécurité pour enfants.
ØUn passager arrière ou des bagages poussent ou tirent le dossier du siège du
passager avant.
ØUn passager arrière appuie avec les pieds sur les rails du siège du passager avant.
ØDes bagages ou autres articles sont placés sur le dossier du siège ou accrochés sur
l'appuie-tête.
ØLes objets lourds sont placés dans la poche à cartes du dossier.
ØLe siège est lavé.
ØDes liquides ont été renversés sur le siège.
ØLe siège du passager avant est déplacé vers l'arrière, faisant pression contre des
bagages ou autres articles placés derrière.
ØLe dossier du siège du passager avant touche au siège de la deuxième rangée.
ØDes bagages ou autres articles sont placés entre le siège du passager avant et le
siège du conducteur.
ØDes accessoires qui peuvent augmenter le poids total assis sur le siège du
passager avant.
Les coussins d'air avant et latéral et le système de pré-tension de la ceinture de
sécurité du siège du passager avant seront désactivés si le témoin de désactivation
du coussin d'air côté passager avant s'allume.
2-82
Equipement sécuritaire essentiel
Systèmes de retenue supplémentaire à coussins d'air

ATTENTION
ØPour assurer le déploiement approprié du coussin d'air avant et pour éviter
d'endommager les capteurs du siège d'avant:
ØNe pas placer d'objets pointus sur le coussin du siège avant et ne pas laisser
d'objets lourds sur le siège.
ØNe pas renverser de liquide sur ou sous les sièges avant.
ØPour permettre aux capteurs de fonctionner correctement, toujours exécuter les
opérations suivantes:
ØReculer les sièges avant au maximum et toujours s'asseoir droit contre le
dossier du siège avec la ceinture de sécurité correctement bouclée.
ØSi un enfant est assis sur le siège du passager avant, fixer le système de
dispositif de sécurité pour enfants correctement et reculer le siège du passager
avant au maximum (page 2-54).
REMARQUE
lLe système prend environ 10 secondes pour commuter l'activation/désactivation des coussins d'air
avant et latéral côté passager avant et du dispositif de prétension de ceinture de sécurité du
passager avant.
lLe témoin de désactivation du coussin d'air du passager avant peut s'allumer et s'éteindre à
plusieurs reprises si des bagages ou autres articles sont placés sur le siège du passager avant ou
si la température à l'intérieur du véhicule change soudainement.
lLe témoin de désactivation du coussin d'air du passager avant peut s'allumer pendant 10 secondes
si le poids total assis sur le siège du passager avant change.
lLe voyant du système de coussin d'air/dispositif de prétension de ceinture de sécurité avant
s'allume si le siège du passager avant subit un impact important.
lSi le témoin de désactivation du coussin d'air du passager avant ne s'allume pas après avoir
installé un système de dispositif de sécurité pour enfants sur le siège du passager avant,
réinstaller le système de dispositif de sécurité pour enfants selon la procédure décrite dans ce
conduite et entretien. Ensuite, si le témoin de désactivation du coussin d'air du passager avant ne
s'allume toujours, installer le système de dispositif de sécurité pour enfants sur le siège arrière et
s'adresser à un concessionnaire agréé Mazda dès que possible.
lSi le témoin de désactivation du coussin d'air du siège du passager avant s'allume quand un
adulte est assis sur le siège du passager avant, demander au passager de réajuster sa position en
calant ses pieds au sol, puis en rattachant sa ceinture de sécurité. Si le témoin de désactivation du
coussin d'air du passager avant s'allume encore, demander au passager de s'asseoir à l'arrière.
S'il est impossible de s'asseoir à l'arrière, faire glisser le siège du passager avant en arrière
autant que possible. Consulter un concessionnaire agréé Mazda dès que possible.
Equipement sécuritaire essentiel
Systèmes de retenue supplémentaire à coussins d'air
2-83
