Clés avancéesí
Les fonctions à télécommande (système d'ouverture et de démarrage à télécommande)
permettent les opérations suivantes lorsque le conducteur est muni de la clé avancée (page
3-8).
lVerrouillage/déverrouillage des portières et du hayon sans utiliser de clé.lDémarrage du moteur sans utiliser de clé.
Les touches de la clé avancée permettent d'accéder à des fonctions supplémentaires.
Se référer à Commande via les fonctions de la clé avancée à la page 3-15.
lLes opérations suivantes sont possibles en utilisant la télécommande ou le système
d'ouverture à télécommande d'une certaine distance (touche de verrouillage/
déverrouillage/panique/hayon
í):lVerrouillage/déverrouillage des portières et du hayon.lOuverture/fermeture du hayon électriqueí.lOuverture des lève-vitres électriques et du toit ouvrant transparentí.lCommande du système antivolí.lDéclenchement de l'alarmelVerrouillage/déverrouillage des portières, ou démarrage du moteur en utilisant la clé
auxiliaire.
PRUDENCE
Ne pas laisser la clé dans le véhicule si des enfants s'y trouvent, et les garder dans un
endroit où les enfants ne les trouveront pas et ne joueront pas avec:
Le fait de laisser des enfants dans le véhicule avec la clé est dangereux. Cela pourrait
entraîner des blessures ou la mort de quelqu'un. Les enfants peuvent considérer ces
nouvelles clés comme un jouet intéressant et peuvent activer les lève-vitres
électriques et d'autres commandes, voire même mettre le véhicule en mouvement.
Les ondes radio émises par la clé avancée peuvent perturber le fonctionnement des
équipements médicaux, tels que les stimulateurs cardiaques:
Avant d'utiliser votre clé avancée à proximité de personnes utilisant des équipements
médicaux, demander au fabricant de ces équipements ou à votre médecin si les
ondes radio émises par la clé avancée risquent de perturber leur fonctionnement.
REMARQUE
lLe conducteur doit être muni de la clé avancée pour s'assurer que le système fonctionne
correctement.
lSe référer à Système d'immobilisation (page 3-61) pour plus d'information concernant les clés et
le démarrage du moteur.
l(Avec système antivol)
Se référer à Système antivol (page 3-69) pour plus d'informations concernant les clés et
l'immobilisation du véhicule sur les véhicules équipés du système antivol.
3-2
Bien connaître votre Mazda
íCertains modèles.
Système d'ouverture et de démarrage à télécommande

ATTENTION
ØComme la clé avancée utilise des ondes radio de faible intensité, elle risque de ne
pas fonctionner correctement dans les conditions suivantes:
ØLa clé avancée est transportée en même temps que des appareils de
télécommunication tels qu'un téléphone cellulaires.
ØLa clé avancée est en contact avec ou recouverte par un objet métallique.
ØLa clé avancée se trouve à proximité d'appareils électroniques, tels qu'un
ordinateur personnel ou un téléphone cellulaire.
ØUn équipement électronique autre que l'équipement original Mazda est installé
dans le véhicule.
ØUn équipement situé à proximité du véhicule émet des ondes radio.
ØSi le véhicule se trouve à proximité d'équipements tels que des dispositifs de
paiement sans fil installés dans certaines stations-service.
ØLa clé avancée peut consommer de l'énergie électrique en excès lorsqu'elle reçoit
des ondes radio de forte intensité. Tenez la clé avancée à l'écart des appareils
électriques tels que téléviseur ou PC.
ØPour ne pas endommager la clé avancée, NE PAS:
ØLaisser tomber la clé avancée.
ØMouiller la clé avancée.
ØDémonter la clé avancée.
ØExposer la clé avancée à des températures élevées, dans des endroits au soleil
comme sur le tableau de bord ou sur le capot.
ØPlacer des objets lourds sur la clé avancée.
ØPasser la clé avancée au nettoyeur à ultrasons.
ØPlacer des objets magnétisés à proximité de la clé avancée.
REMARQUE
lLa pile a une durée de vie d'environ un an. Veiller à remplacer la pile lorsque le témoin KEY vert
du tableau de bord clignote pendant 30 secondes lorsque le moteur est arrêté, faute de quoi il ne
sera pas possible de démarrer le moteur à l'aide du système de démarrage à télécommande une
fois la pile complètement épuisée. Se reporter à Voyant KEY (rouge)/Témoin KEY (vert) (avec clé
avancée) à la page 5-66. Si cela se produit, il est alors nécessaire de démarrer immédiatement le
moteur à l'aide de la clé auxiliaire. Se référer à Avertisseur de la pile de clé avancée déchargée à
la page 3-22.
lDes clés avancées supplémentaires sont disponibles chez un concessionnaire agréé Mazda. Pour
chaque véhicule, 6 clés avancées sont fournies pour bénéficier des fonctions à télécommande.
3-4
Bien connaître votre Mazda
Système d'ouverture et de démarrage à télécommande

ATTENTION
ØVeiller à ne pas rayer ou
endommager la bague en
caoutchouc représentée sur
l'illustration.
ØSi la bague en caoutchouc se
détache, la fixer de nouveau avant
d'insérer une pile neuve.
Bague en caoutchouc
qEntretien
En cas de problème avec les fonctions à
télécommande, s'adresser à un
concessionnaire agréé Mazda.
Si une des clés avancée est perdue ou
volée, apporter les autres clés avancées à
un concessionnaire agréé Mazda dès que
possible pour un remplacement et pour
rendre la clé avancée perdue ou volée
inopérante.
ATTENTION
Les équipements radio de ce type
sont réglementés par des lois aux
Etats-Unis.
Les changements ou modifications
non spécifiquement approuvés par
l'entité responsable de la conformité
peuvent annuler le droit de
l'utilisateur de faire fonctionner cet
appareil.
Bien connaître votre Mazda
Système d'ouverture et de démarrage à télécommande
3-7

Commande via les
fonctions à télécommande
qPlage de fonctionnement
Le système fonctionne uniquement
lorsque le conducteur se trouve dans le
véhicule ou dans la plage de
fonctionnement et qu'il est muni de la clé
avancée.
REMARQUE
Lorsque la pile est déchargée ou dans les
zones soumises à des ondes ou des
interférences radio de forte intensité la plage
de fonctionnement peut être réduite ou le
système peut ne pas fonctionner.
Verrouillage/déverrouillage des
portières et du hayon
La plage de fonctionnement pour le
verrouillage/déverrouillage des portières
est la zone comprise dans un rayon
inférieur ou égal à 80 cm (31 po.) autour
du centre des poignées de portières avant.
La plage de fonctionnement pour le
verrouillage/déverrouillage du hayon est
la zone comprise dans un rayon inférieur
ou égal à 80 cm (31 po.) autour du centre
du hayon.
Emetteur extérieur
Plage de fonctionnement
REMARQUE
Le système risque de ne pas fonctionner à
proximité immédiate des fenêtres, des poignées
de portières ou du hayon.
Démarrage du moteur
La plage de fonctionnement pour le
démarrage du moteur inclut la quasi-
totalité de l'habitacle excepté le
compartiment à bagages.
Emetteur intérieur
Plage de
fonctionnement
3-8
Bien connaître votre Mazda
Système d'ouverture et de démarrage à télécommande

Démarrage du moteur
REMARQUE
lLe démarrage du moteur est commandé par
le système d'allumage de bougie.
Ce système est conforme à tous les
règlements du Standard Canadien
d'Equipements Source d'Interférence
régissant la puissance de la pulsation du
champ électrique des parasites radio.
lLe conducteur doit être muni de la clé
avancée car celle-ci contient une puce
d'immobilisation qui doit communiquer
avec les commandes du moteur à une
courte distance.
lLorsqu'on démarre le moteur, veiller à ce
que le bouton de démarrage soit bien fixé
avant d'essayer de l'utiliser. Si le bouton se
détache du contacteur d'allumage, le
rattacher en le poussant sur le contacteur
d'allumage.
1. Le conducteur doit s'assurer qu'il est
bien muni de la clé avancée.
2. Tous les occupants du véhicule doivent
attacher leur ceinture.
3. Veiller à ce que le frein de
stationnement soit appliqué.
4. Appuyer sur la pédale de frein.5. Mettre le levier sélecteur en plage P. Si
l'on est obligé de redémarrer le moteur
alors que le véhicule est en
mouvement, placer le levier sélecteur
en plage N.
REMARQUE
Le démarreur ne fonctionne pas si le levier
sélecteur n'est pas en plage P ou N.
6. Enfoncer progressivement le bouton de
démarrage bien à fond.
7. Vérifier que le témoin KEY (vert)
s'allume sur le tableau de bord. Le
voyant KEY (rouge) signale qu'il est
impossible de démarrer le moteur à
l'aide du système d'ouverture à
télécommande avancé. Vous pouvez
utiliser la clé auxiliaire à la place (page
3-23).
Bien connaître votre Mazda
Système d'ouverture et de démarrage à télécommande
3-13

Voyants et avertisseurs
sonores
qAvertisseur sonore d'anomalie du
système
En cas d'anomalie des fonctions du
système d'entrée sans la clé avancée, le
voyant KEY (rouge) s'allume en continu
sur le combiné d'instruments et des bips
retentiront.
ATTENTION
Si le voyant KEY (rouge) reste allumé
en continu, ne pas continuer à utiliser
le véhicule avec les fonctions à
télécommande. Garer le véhicule
dans un endroit sûr et utiliser la clé
auxiliaire pour continuer la conduite.
Faire inspecter le véhicule chez un
concessionnaire agréé Mazda dès
que possible.
Se référer à Contacteur d'allumage
(page 5-2).
qAvertisseur sonore du contanteur
non coupé
Si la portière du conducteur est ouverte
alors que le contacteur est en position
ACC, un bip sonore continu retentit pour
avertir le conducteur que le contacteur
n'est pas coupé. Le système d'ouverture à
télécommande ne fonctionne alors pas, il
est impossible de verrouiller la voiture et
la batterie se décharge.
qAvertisseur sonore de la clé
avancée retirée du véhicule
Dans les conditions suivantes, un bip
sonore retentira et le voyant KEY (rouge)
clignotera en continu si le contacteur n'est
pas en position d'arrêt pour attirer
l'attention du conducteur que la clé
avancée a été retirée. Il s'arrêtera de
clignoter lorsque la clé avancée sera
replacée dans le véhicule:
lLe contacteur n'est pas en position
d'arrêt, la portière du conducteur est
ouverte et la clé avancée est retirée du
véhicule. (Un bip sonore retentit 3
fois.)
Toutefois le bip sonore retentit en
continu si le contacteur est mis sur
ACC et que la portière est ouverte suite
à l'activation du bip d'alarme indiquant
que le contacteur n'est pas en position
d'arrêt.
lLe contacteur n'est pas en position
d'arrêt et toutes les portières ont été
fermées après qu'on ait retiré la clé
avancée du véhicule. (Un bip sonore
retentit 6 fois. )
REMARQUE
Comme la clé avancée utilise des ondes radio
de faible intensité, l'Avertisseur sonore de la
clé avancée retirée du véhicule peut être activé
si la clé avancée est transportée en même
temps que des objets métalliques ou si elle se
trouve dans une zone où la réception du signal
est mauvaise dans le véhicule.
Bien connaître votre Mazda
Système d'ouverture et de démarrage à télécommande
3-21

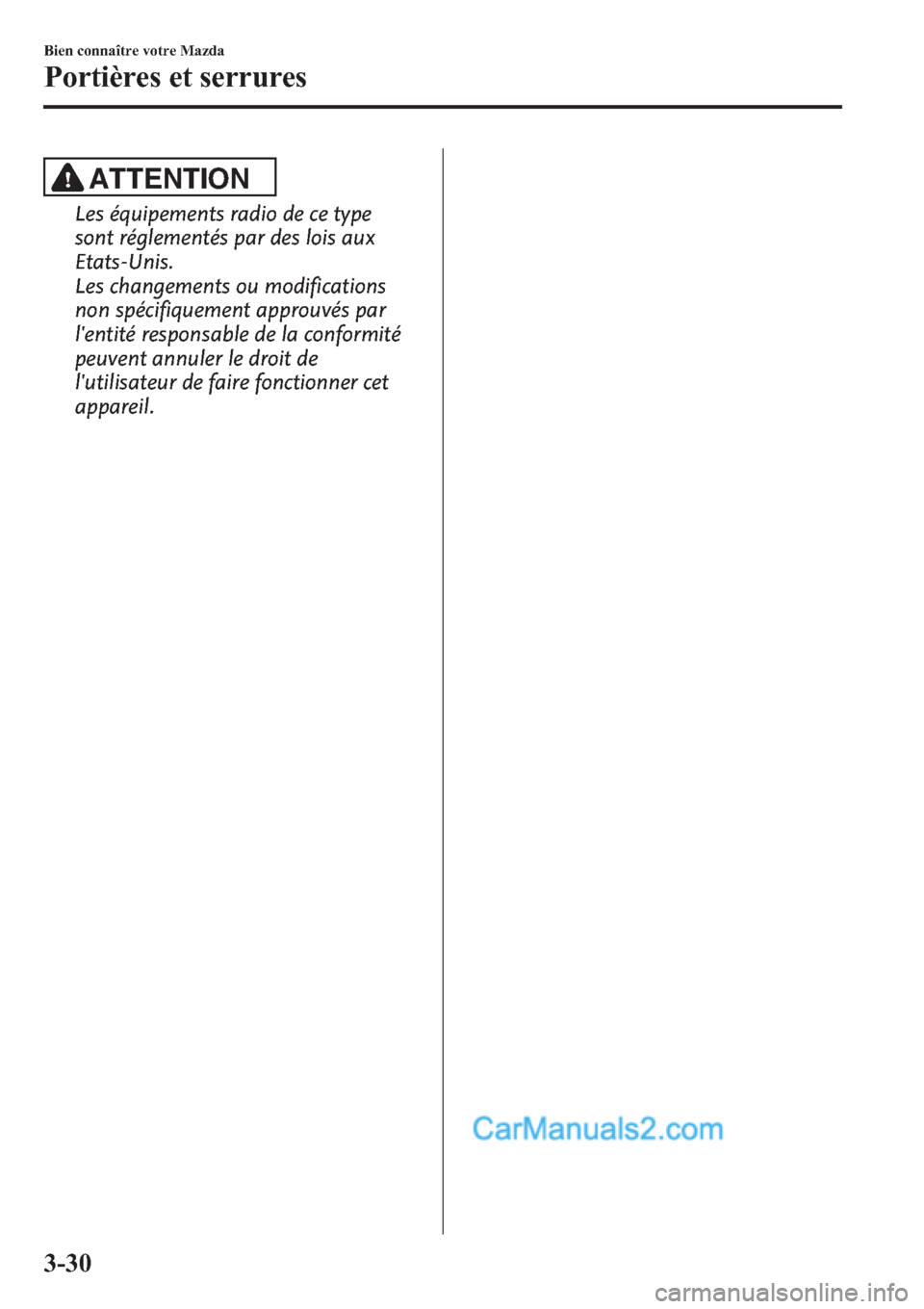

ATTENTION
Les équipements radio de ce type
sont réglementés par des lois aux
Etats-Unis.
Les changements ou modifications
non spécifiquement approuvés par
l'entité responsable de la conformité
peuvent annuler le droit de
l'utilisateur de faire fonctionner cet
appareil.
3-30
Bien connaître votre Mazda
Portières et serrures

Système d'immobilisation
(avec clé avancée)
Le système d'immobilisation en option ne
permet de démarrer le moteur qu'avec une
clé avancée reconnue par le système.
Si quelqu'un essaie de démarrer le moteur
avec une clé avancée non reconnue par le
système, le moteur ne démarrera pas, ce
qui aide à protéger le véhicule contre le
vol.
En cas de problème avec le système
d'immobilisation ou la clé avancée (clé
auxiliaire comprise), s'adresser à un
concessionnaire agréé Mazda.
ATTENTION
ØLes équipements radio de ce type
sont réglementés par des lois aux
Etats-Unis.
Les changements ou modifications
non spécifiquement approuvés par
l'entité responsable de la
conformité peuvent annuler le
droit de l'utilisateur de faire
fonctionner cet appareil.
ØAfin de ne pas endommager la clé,
ne pas:
ØLaisser la clé tomber.
ØMouiller la clé.
ØExposer la clé à des champs
magnétiques.
ØExposer la clé à des
températures élevées, dans des
endroits au soleil comme sur le
tableau de bord ou sur le capot.
ATTENTION
Veiller à ce que ce qui suit ne se
produise pas lorsque vous démarrez
le moteur à l'aide de la clé auxiliaire
suite au déchargement de la pile de
la clé avancée ou un autre
dysfonctionnement. Sinon, le signal
provenant de la clé auxiliaire ne sera
pas reçu correctement et le moteur
risque de ne pas démarrer.
ØLe porte-clés repose sur la clé
auxiliaire.
ØLa partie métallique d'autres clés
ou objets métalliques est en
contact avec la clé auxiliaire.
ØD'autres clés auxiliaires ou les clés
d'autres véhicules équipés d'un
système d'immobilisation sont en
contact ou à proximité immédiate
de la clé auxiliaire.
Bien connaître votre Mazda
Système de sécurité
3-61
