2013 MAZDA MODEL CX-9 navigation system

Equipement de l'habitacle (Vue B)
Commandes audio au volant ............................................................................. page 6-59
Systèmes de retenue supplémentaire à coussins d'air ......................................... page 2-62
Interrupteurs de régulateur de vitesses de croisière ........................................... page 5-22
Affichage d'informations ................................................................................. page 6-184
Système de commande de température ................................................................ page 6-2
Interrupteur de feux de détresse ......................................................................... page 5-88
Système de navigation (si le véhicule en est
équipé) ................................................................... Se référer au manuel à volume séparé
Système audio .................................................................................................... page 6-18
Boîte à gants .................................................................................................... page 6-192
Prise des accessoires ........................................................................................ page 6-195
Levier sélecteur (Boîte de vitesses automatique) ............................................... page 5-12
Interrupteurs de chauffage de siège ................................................................... page 2-20
Interrupteur de dégivreur de lunette arrière ....................................................... page 5-86
Poignée de déverrouillage du capot ................................................................... page 3-56
Présentation de votre véhicule
Vue générale de l'habitacle
1-3L'équipement et la position de l'installation varie selon le véhicule

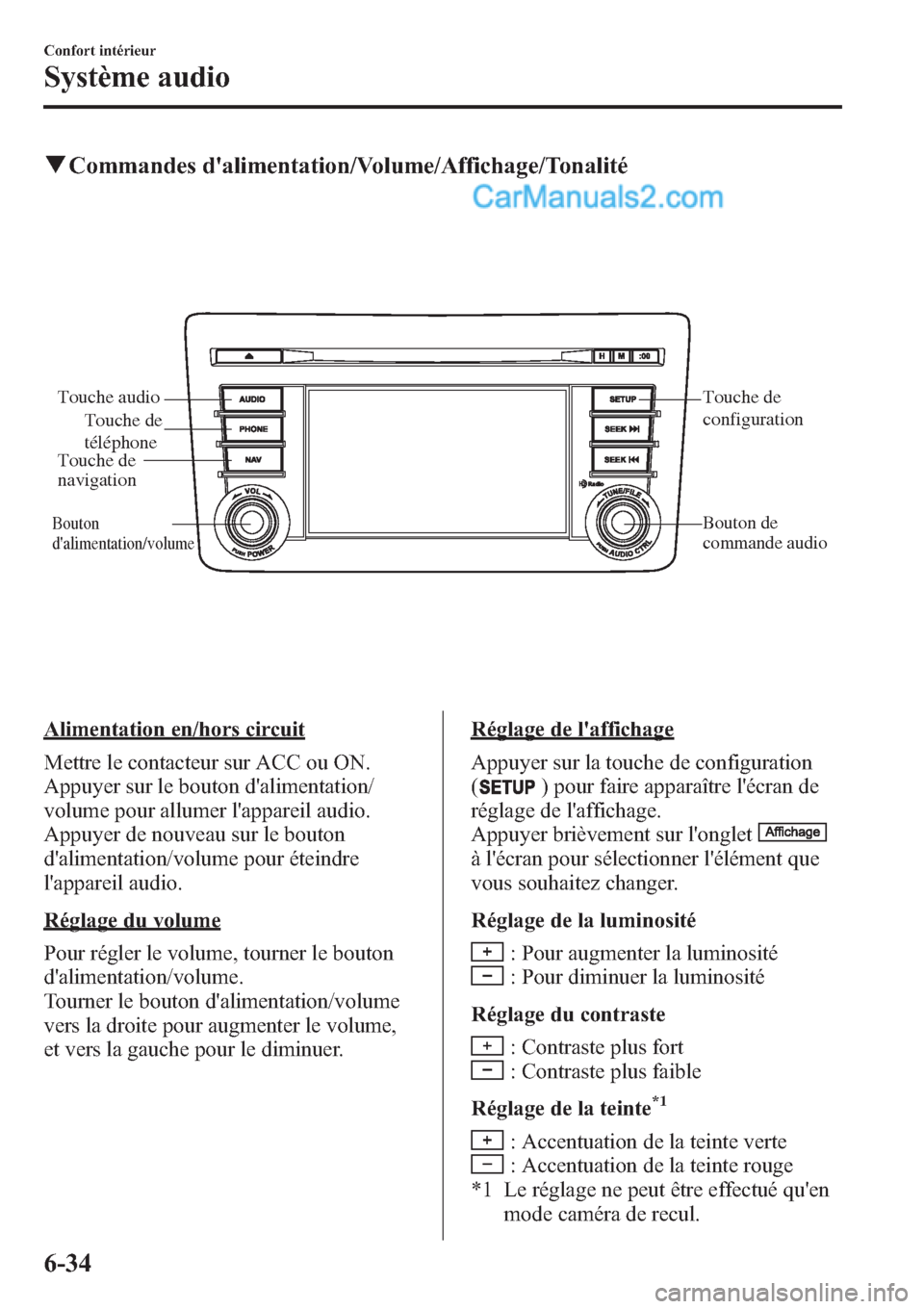

qCommandes d'alimentation/Volume/Affichage/Tonalité
Touche audio Touche de
configuration
Bouton de
commande audio
Touche de
téléphone
Touche de
navigation
Bouton
d'alimentation/volume
Alimentation en/hors circuit
Mettre le contacteur sur ACC ou ON.
Appuyer sur le bouton d'alimentation/
volume pour allumer l'appareil audio.
Appuyer de nouveau sur le bouton
d'alimentation/volume pour éteindre
l'appareil audio.
Réglage du volume
Pour régler le volume, tourner le bouton
d'alimentation/volume.
Tourner le bouton d'alimentation/volume
vers la droite pour augmenter le volume,
et vers la gauche pour le diminuer.
Réglage de l'affichage
Appuyer sur la touche de configuration
(
) pour faire apparaître l'écran de
réglage de l'affichage.
Appuyer brièvement sur l'onglet
à l'écran pour sélectionner l'élément que
vous souhaitez changer.
Réglage de la luminosité
: Pour augmenter la luminosité
: Pour diminuer la luminosité
Réglage du contraste
: Contraste plus fort
: Contraste plus faible
Réglage de la teinte
*1
: Accentuation de la teinte verte
: Accentuation de la teinte rouge
*1 Le réglage ne peut être effectué qu'en
mode caméra de recul.
6-34
Confort intérieur
Système audio

Réglage de la couleur*1
: Pour intensifier une couleur
: Pour atténuer une couleur
*1 Le réglage ne peut être effectué qu'en
mode caméra de recul.
Réglage d'écran en journée/de nuit
*1
L'écran de jour ou nuit peut être
sélectionné, même si les phares sont
allumés ou éteints (quand l'écran brillant
est requis dans la nuit ou l'écran noir est
requis à midi).
: Réglage d'écran en journée
: Réglage d'écran de nuit
: Permute automatiquement l'écran
selon la condition d'allumage des phares
*1 Le réglage ne peut pas être effectué en
mode caméra de vue arrière.
Affichage éteint
L'affichage peut être éteint. Appuyer
brièvement sur la touche
à
l'écran pour éteindre l'affichage.
L'affichage peut être rallumé comme suit:
lAppuyer sur la touche audio ()
pour afficher l'écran de l'audio.
lAppuyer sur la touche de navigation
(
) pour afficher l'écran de la
navigation.
lAppuyer sur la touche de téléphone
(
) pour afficher l'écran de
composition Bluetooth®.lAppuyer sur la touche de configuration
(
) pour afficher l'écran de
configuration du réglage de la
composition.
lAppuyer sur le bouton de commande
audio pour afficher l'écran de
configuration du réglage du son.
lPasser à la position R pour changer le
mode de caméra de recul.
Passer à une position autre que R va
retourner à la condition d'affichage
éteint.REMARQUE
Il est également possible de désactiver l'écran
à l'aide de la reconnaissance vocale.
Se référer à Composants à la page 6-132.
Réinitialiser le réglage de l'affichage
Toutes les valeurs de réglage de l'écran
peuvent être réinitialisées à leurs réglages
initiaux.
1. Appuyer brièvement sur la touche
à l'écran.
2. Appuyer brièvement sur la touche
à l'écran.
Confort intérieur
Système audio
6-35

qLangue disponible
Le système de téléphone mains-libres
Bluetooth®peut être utilisé dans les
langues suivantes:
lAnglaislEspagnollFrançais
Se référer à Configuration à la page 6-58.
qReconnaissance vocale
Il est possible d'utiliser le système mains
libres de Mazda Bluetooth®pour faire des
appels ou fonctionner l'appareil audio à
l'aide de la reconnaissance vocale, qui
inclut beaucoup de commandes pratiques.
Dans cette section, le fonctionnement de
base de la reconnaissance vocale est
expliqué.
Activation de la reconnaissance vocale
Pour activer le menu principal: Appuyer
sur la touche appel.
Pour activer le menu du téléphone:
Appuyer sur la touche décrocher, ou après
avoir activé le menu principal, dites
“Téléphone”.
Pour activer le menu de navigation: Après
avoir activé le menu principal, dites
“Navigation”.
REMARQUE
lLorsque l'on active le Menu téléphone du
Menu principal, l'utilisateur est informé des
options disponibles (Appel, Composer,
Recomposer, Rappeler, Configurer ou
Urgence) par l'intermédiaire de la
navigation vocale.
lPour plus de détails au sujet de la
reconnaissance vocale du système de
navigation, se référer au
“Conduite et Entretien du SYSTEME DE
NAVIGATION”distinct.
Mettre fin à la reconnaissance vocale
Utiliser l'un des éléments suivants:
lAppuyer et maintenir enfoncée la
touche appel.
lAppuyer sur la touche raccrocher.
Sauter le guide vocal (pour un
fonctionnement plus rapide)
Appuyer et libérer la touche appel.
REMARQUE
lLe système mains-libres Bluetooth®est
opérationnel quelques secondes après que
le contacteur ait été mis sur ACC ou ON (il
faut moins de 15 secondes).
lLors du fonctionnement de l'unité audio ou
de la climatisation tandis que Bluetooth®
mains libres est utilisé, le bip sonore ou le
guide vocal (unité audio) est inaudible.
Didacticiel
Le didacticiel indique comment utiliser le
téléphone mains-libres Bluetooth
®.
Les articles didacticiels disponibles sont
Général, Téléphone, et Audio.
Procéder comme suit pour activer le
didacticiel:
1. Appuyer sur la touche appel.
2.Invite:“Prêt”
3.Dire:[Bip]“Tuteur”
4.Invite:“Tuteur”
5.Dire:[Bip]
“XXXXX... (Article didacticiel)”
6. Suivre les invites pour obtenir les
instructions de guidage vocal
adéquates.
6-136
Confort intérieur
Bluetooth®

REMARQUElSi de l'eau, de la neige ou de la boue adhèrent à la lentille de la caméra, les éliminer en essuyant
avec un chiffon doux. S'il est impossible de les éliminer en essuyant, utiliser un détergent doux.
lSi la température de la caméra augmente brusquement, tandis qu'il fait très froid, l'écran de
rétrovision peut ne pas fonctionner correctement.
lPour remplacer les pneus, s'adresser à un concessionnaire agréé Mazda. Le fait de remplacer les
pneus peut causer une déviation des lignes de guidage qui apparaissent sur l'écran.
lSi le véhicule a subi une collision à l'avant, sur les côtés ou à l'arrière, il est possible que
l'alignement de la caméra de vue arrière de stationnement (emplacement, angle d'installation) ait
dévié. Toujours s'adresser à un concessionnaire agréé Mazda pour faire inspecter le véhicule.
l(Avec système de navigation)
Il est possible que l'écran ne passe pas à l'image de la caméra pendant que le système de
navigation est activé immédiatement après que la batterie du véhicule ait été déconnectée. Si ceci
se produit, activer à nouveau la caméra de l'écran de rétrovision tout de suite après avoir activé
le système de navigation.
qEmplacement de la caméra de stationnement de rétrovision
Caméra de stationnement de
rétrovision
qBasculer a l'ecran de retrovision
Mettre le levier sélecteur sur R lorsque que le contacteur est mis sur ON pour commuter
l'écran de rétrovision.
REMARQUE
Lorsque vous faites passer le levier sélecteur de la position R à une autre position, l'affichage
précédent réapparaît sur l'écran.
Confort intérieur
Ecran de rétrovision
6-171

Publications d'entretien
Des publications autorisées par Mazda sont disponibles pour les propriétaires qui désirent
réaliser l'entretien ou les réparations.
Consulter le tableau ci-dessous pour les publications qui peuvent être commandées chez un
concessionnaire agréé Mazda.
Si le concessionnaire n'a pas la publication désirée, ils peuvent la commander.
NUMERO DE COMMANDE DE PUBLICATION DESCRIPTION DE PUBLICATION
9999-95-003B-13 MANUEL D'ATELIER 2013 (Anglais)
9999-MX-003B-13 MANUEL D'ATELIER 2013 (Espagnol)
9999-95-009G-13 SCHEMA DE CABLAGE 2013 (Anglais)
9999-MX-009G-13 SCHEMA DE CABLAGE 2013 (Espagnol)
9999-95-011C-13 CONDUITE ET ENTRETIEN 2013 (Anglais)
9999-EC-011C-13CONDUITE ET ENTRETIEN 2013
(Anglais et Français)
9999-PR-011C-13 CONDUITE ET ENTRETIEN 2013 (Espagnol)
9999-95-001F-13 POINTS PRINCIPAUX POUR L'ENTRETIEN 2013
9999-95-NAV1-13CONDUITE ET ENTRETIEN DU SYSTEME DE
NAVIGATION 2013 (Anglais)
9999-EC-NAV1-13CONDUITE ET ENTRETIEN DU SYSTEME DE
NAVIGATION 2013 (Anglais et Français)
9999-PR-NAV1-13CONDUITE ET ENTRETIEN DU SYSTEME DE
NAVIGATION 2013 (Espagnol)
qMANUEL D'ATELIER:
Couvre l'entretien et les réparations concernant le groupe motopropulseur, la carrosserie et
le châssis.
qSCHEMA DE CABLAGE:
Donne les diagrammes électriques et l'emplacement des composantes du système électrique
au complet.
qCONDUITE ET ENTRETIEN:
Ce manuel contient l'information concernant l'entretien et l'utilisation adéquats de votre
véhicule. Ceci n'est pas un manuel technique.
Informations à la clientèle et signalement des problèmes de sécurité
Publications d'entretien
9-47

qPOINTS PRINCIPAUX POUR L'ENTRETIEN:
Décrit et explique l'utilisation des nombreux systèmes de votre Mazda.
qCONDUITE ET ENTRETIEN DU SYSTEME DE NAVIGATION:
Ce manuel contient les informations concernant le fonctionnement et l'utilisation correcte
du système de navigation. Ceci n'est pas un manuel technique.
9-48
Informations à la clientèle et signalement des problèmes de sécurité
Publications d'entretien
