2013 MAZDA MODEL CX-5 display

4-52
Under kjøring
Instrumentpanel og display
LDWS-indikatorlampe (grønn)
Når den lyser
•LDWS-indikatorlampen lyser i
standbytilstand når følgende
betingelser er til stede.
•Bilens hastighet er 65 km/t eller
høyere.
•Det registreres hvite (gule) streker.
•Indikatorlampen slås av når LDWS-
bryteren trykkes.
Når den blinker
Indikatoren blinker når systemet fastslår
at bilen kan ha forlatt sin fil.
tVarselindikator/varsellampe for
firehjulsdrift*
Type A
Varselindikatoren vises under følgende
forhold;
•Det er noe galt med 4-hjulsdriftsystemet.
•Det er for stor forskjell i dekkradius
mellom for- og bakhjul.
•Oljetemperaturen i differensialen er
unormalt høy.
•Det er kontinuerlige og store forskjeller
mellom rotasjonen på for- og bakhjul,
som for eksempel når man prøver å
kjøre vekk fra et isete underlag, eller
når man prøver å få bilen ut av søle,
sand eller lignende forhold.
Når meldingen ”4WD system
inspection required” (inspeksjon av
firehjulsdriftsystemet nødvendig) vises
Kontakt et ekspertverksted, vi anbefaler et
autorisert Mazda-verksted.
Når meldingen ”Stop vehicle at safe
area” (stans bilen på et trygt sted) vises
Parker bilen på et trygt sted. Du kan
fortsette å kjøre hvis indikatoren blir borte
etter noen øyeblikk. Hvis indikatoren ikke
blir borte, må du ta kontakt med et
ekspertverksted, vi anbefaler et autorisert
Mazda-verksted. •Hvis noe av det følgende skjer, kan
det hende systemet har en
funksjonsfeil. Få bilen undersøkt på
et ekspertverksted, vi anbefaler et
autorisert Mazda-verksted.
• Lampen blinker mens bilen kjøres.
• Lampen tennes ikke når
tenningen stilles til ON.
•Bruk alltid dekk på alle hjul som er
av spesifisert størrelse, og av samme
fabrikat, merke og dekkmønster.
I tillegg må du ikke bruke dekk med
betydelig forskjellige slitasjemønstre
på samme bil. Hvis det brukes feil
dekk, kan det hende LDWS ikke
fungerer som det skal.
•Når det brukes reservehjul, er det
ikke sikkert systemet vil fungere
som normalt.
FORSIKTIG
*Noen modeller.

4-53
Under kjøring
Instrumentpanel og display
Type B
Varsellampen lyser i et par sekunder når
du setter tenningen i ON-stillingen (på).
Varsellampen tennes eller blinker under
følgende forhold:
•Lyser når det er noe galt med
4-hjulsdriftsystemet.
•Lyser hvis det er for stor forskjell i
dekkradius mellom for- og bakhjul.
•Blinker når oljetemperaturen i
differensialen er unormalt høy.
•Blinker når det er kontinuerlige og store
forskjeller mellom rotasjonen på for- og
bakhjul, som for eksempel når man
prøver å kjøre vekk fra et isete underlag,
eller når man prøver å få bilen ut av
søle, sand eller lignende forhold.
Når den lyser
Hvis 4WD-varsellampen tennes, må du
kontakte et ekspertverksted, vi anbefaler
et autorisert Mazda-verksted.
Når den blinker
Parker bilen på et trygt sted. Hvis
varsellampen slutter å blinke etter et par
sekunder, kan du fortsette å kjøre. Hvis
lampen ikke slutter å blinke, må du
kontakte et ekspertverksted, vi anbefaler
et autorisert Mazda-verksted.
tVarselindikator/varsellampe for
automatgir*
Type B
Varsellampen lyser i et par sekunder når
du setter tenningen i ON-stillingen (på).
Type A/Type B
Lampen/indikatoren tennes når det er et
problem med girkassen.
Hvis varsellampen/varselindikatoren for
automatgir tennes, har girkassen et
elektrisk problem. Å fortsette å kjøre
bilen i denne tilstanden kan skade
girkassen. Ta kontakt med et
ekspertverksted, vi anbefaler et autorisert
Mazda-verksted, så snart som mulig.
FORSIKTIG
*Noen modeller.

4-54
Under kjøring
Instrumentpanel og display

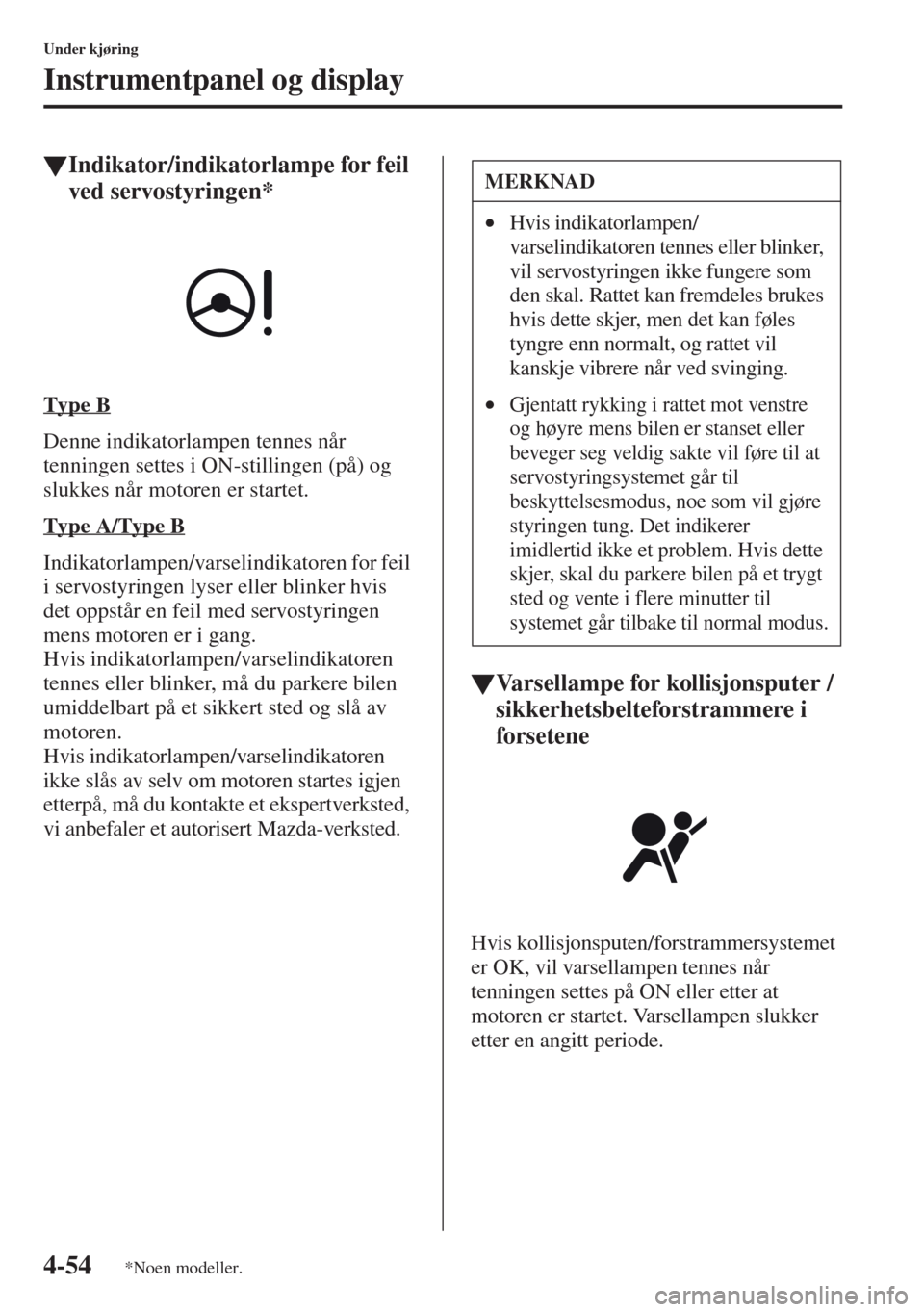

tIndikator/indikatorlampe for feil
ved servostyringen*
Type B
Denne indikatorlampen tennes når
tenningen settes i ON-stillingen (på) og
slukkes når motoren er startet.
Type A/Type B
Indikatorlampen/varselindikatoren for feil
i servostyringen lyser eller blinker hvis
det oppstår en feil med servostyringen
mens motoren er i gang.
Hvis indikatorlampen/varselindikatoren
tennes eller blinker, må du parkere bilen
umiddelbart på et sikkert sted og slå av
motoren.
Hvis indikatorlampen/varselindikatoren
ikke slås av selv om motoren startes igjen
etterpå, må du kontakte et ekspertverksted,
vi anbefaler et autorisert Mazda-verksted.
tVarsellampe for kollisjonsputer /
sikkerhetsbelteforstrammere i
forsetene
Hvis kollisjonsputen/forstrammersystemet
er OK, vil varsellampen tennes når
tenningen settes på ON eller etter at
motoren er startet. Varsellampen slukker
etter en angitt periode.
MERKNAD
•Hvis indikatorlampen/
varselindikatoren tennes eller blinker,
vil servostyringen ikke fungere som
den skal. Rattet kan fremdeles brukes
hvis dette skjer, men det kan føles
tyngre enn normalt, og rattet vil
kanskje vibrere når ved svinging.
•Gjentatt rykking i rattet mot venstre
og høyre mens bilen er stanset eller
beveger seg veldig sakte vil føre til at
servostyringsystemet går til
beskyttelsesmodus, noe som vil gjøre
styringen tung. Det indikerer
imidlertid ikke et problem. Hvis dette
skjer, skal du parkere bilen på et trygt
sted og vente i flere minutter til
systemet går tilbake til normal modus.
*Noen modeller.

4-55
Under kjøring
Instrumentpanel og display
Det er et tegn på systemsvikt når
varsellampen blinker hele tiden, lyser hele
tiden eller ikke tennes i det hele tatt når
tenningsbryteren dreies til ON. Hvis noe
av dette skjer, må du ta kontakt med et
ekspertverksted, vi anbefaler et autorisert
Mazda-verksted, så snart som mulig. Det
kan hende at systemet ikke vil fungere
ved en ulykke.
tVarsellampe for lavt drivstoffnivå
Denne varsellampen signalerer at
drivstofftanken snart er tom.
Fyll drivstoff så snart som mulig.
tVarsellampe for sikkerhetsbelte
Førersete
Passasjersete foran*
Med varsellampe for passasjersetet foran
Varsellampen for sikkerhetsbeltet tennes
hvis det sitter noen i fører- eller
passasjersetet og sikkerhetsbeltet ikke er
festet når tenningsbryteren dreies til ON.
Uten varsellampe for passasjersetet foran
Varsellampen for sikkerhetsbeltet tennes
hvis det sitter noen i førersetet og
sikkerhetsbeltet ikke er festet når
tenningsbryteren dreies til ON.
Du må aldri klusse med systemene og
alltid la et ekspertverksted, vi anbefaler
et autorisert Mazda-verksted, utføre all
service og reparasjon.
Å utføre egen service eller å klusse
med systemene er farlig. En
kollisjonspute/forstrammer kan
aktiveres ved et uhell eller settes ut av
funksjon, noe som kan forårsake
alvorlig personskade eller dødsfall.
ADVARSEL
*Noen modeller.

4-56
Under kjøring
Instrumentpanel og display
Påminnelse om sikkerhetsbeltet
Forsete
Hvis bilen kjøres uten at førerens eller
forsetepassasjerens sikkerhetsbelte er
festet, vil sikkerhetsbeltets varsellampe
tennes og en varseltone høres.
Hvis førerens eller forsetepassasjerens
sikkerhetsbelte ikke er festet (kun når
passasjersetet foran er i bruk) og bilen
kjøres fortere enn ca. 20 km/t, vil
varsellampen blinke og lydsignalet høres.
Etter en kort tid vil varsellampen slutte å
blinke, men vil fortsette å lyse, og
varseltonen stoppe. Hvis et sikkerhetsbelte
forblir ufestet, vil varsellampen blinke og
varseltonen lyde igjen etter en viss tid.
Inntil et sikkerhetsbelte festes eller en viss
tidsperiode har gått, vil varseltonen ikke
stanse selv om bilens hastighet faller
under 20 km/t.
MERKNAD
Noen modeller har ikke påminnelse
om bruk av sikkerhetsbeltet for
passasjersetet foran.
MERKNAD
•Hvis sikkerhetsbeltet til føreren
eller forsetepassasjeren ikke festes
etter at varseltonen slås av
(varsellampen fortsetter å lyse), og
bilens hastighet er over 20 km/t, vil
varsellampen blinke og varseltonen
aktiveres på nytt.
•Hvis du legger tunge gjenstander på
passasjersetet foran kan det utløse
varslingsfunksjonen for
sikkerhetsbeltet, men det avhenger
av vekten av gjenstanden.
•For at vektsensoren i passasjersetet
foran skal fungere som den skal,
kan du ikke plassere og sitte på en
ekstra setepute på passasjersetet
foran. Sensoren vil kanskje ikke
fungere som den skal, fordi den
ekstra seteputen kan forstyrre
sensoren.
•Når det sitter et lite barn på
passasjersetet foran, er det mulig at
varsellampen ikke aktiveres.

4-57
Under kjøring
Instrumentpanel og display
Baksete*
Hvis sikkerhetsbeltene i baksetet ikke er
festet når tenningen vris til ON, varsles
føreren og passasjeren av varsellampene.
Varsellampene lyser i to farger. Når
sikkerhetsbeltet ikke er festet lyser
varsellampen rødt. Når sikkerhetsbeltet er
festet lyser de grønt. Varsellampene
tennes selv når det ikke er noen passasjer i
baksetet. Varsellyden lyder bare hvis et
sikkerhetsbelte låses opp etter at det er
blitt festet.
tVarselindikator/varsellampe for
åpen dør*
Type A
Denne varselindikatoren tennes når en dør
ikke er forsvarlig lukket.
Lukk døren godt før du kjører med bilen.
Type B
Denne varsellampen tennes når en dør
eller bakluken ikke er forsvarlig lukket.
Lukk døren eller bakluken forsvarlig før
du begynner å kjøre bilen.
tSe Varselindikator for bakluke
åpen (type A instrumentpanel)
Denne varselindikatoren tennes når
bakluken ikke er forsvarlig lukket.
Lukk bakluken godt før du kjører med bilen.
MERKNAD
Hvis baksetebeltene ikke festes innenfor
en angitt periode etter at motoren er
startet, slås alle varsellampene av.
Klimaanlegg
Helautomatisk
type
Manuell type
Type A
Type B
*Noen modeller.

4-58
Under kjøring
Instrumentpanel og display

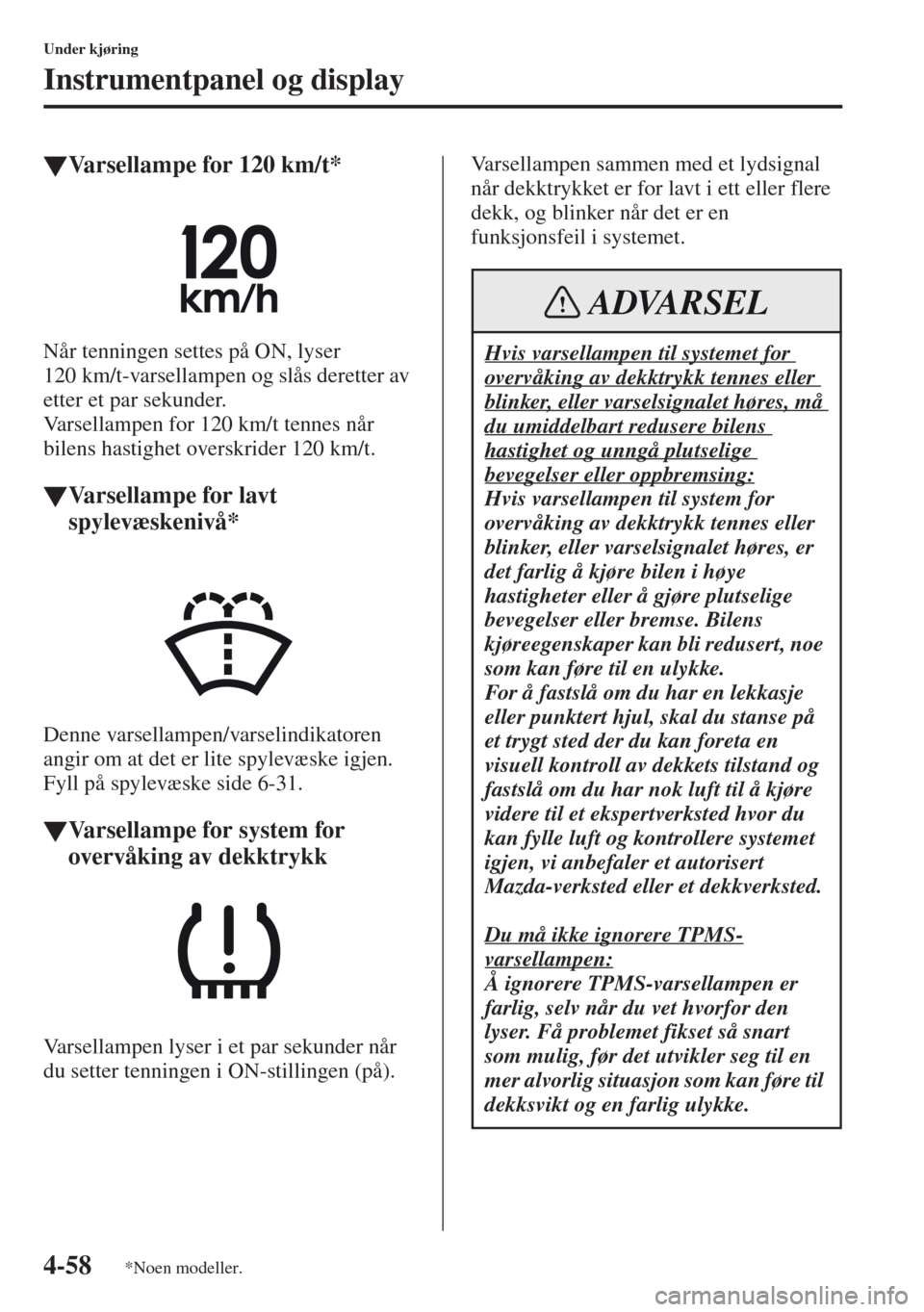

tVarsellampe for 120 km/t*
Når tenningen settes på ON, lyser
120 km/t-varsellampen og slås deretter av
etter et par sekunder.
Varsellampen for 120 km/t tennes når
bilens hastighet overskrider 120 km/t.
tVarsellampe for lavt
spylevæskenivå*
Denne varsellampen/varselindikatoren
angir om at det er lite spylevæske igjen.
Fyll på spylevæske side 6-31.
tVarsellampe for system for
overvåking av dekktrykk
Varsellampen lyser i et par sekunder når
du setter tenningen i ON-stillingen (på).Varsellampen sammen med et lydsignal
når dekktrykket er for lavt i ett eller flere
dekk, og blinker når det er en
funksjonsfeil i systemet.
Hvis varsellampen til systemet for
overvåking av dekktrykk tennes eller
blinker, eller varselsignalet høres, må
du umiddelbart redusere bilens
hastighet og unngå plutselige
bevegelser eller oppbremsing:
Hvis varsellampen til system for
overvåking av dekktrykk tennes eller
blinker, eller varselsignalet høres, er
det farlig å kjøre bilen i høye
hastigheter eller å gjøre plutselige
bevegelser eller bremse. Bilens
kjøreegenskaper kan bli redusert, noe
som kan føre til en ulykke.
For å fastslå om du har en lekkasje
eller punktert hjul, skal du stanse på
et trygt sted der du kan foreta en
visuell kontroll av dekkets tilstand og
fastslå om du har nok luft til å kjøre
videre til et ekspertverksted hvor du
kan fylle luft og kontrollere systemet
igjen, vi anbefaler et autorisert
Mazda-verksted eller et dekkverksted.
Du må ikke ignorere TPMS-
varsellampen:
Å ignorere TPMS-varsellampen er
farlig, selv når du vet hvorfor den
lyser. Få problemet fikset så snart
som mulig, før det utvikler seg til en
mer alvorlig situasjon som kan føre til
dekksvikt og en farlig ulykke.
ADVARSEL
*Noen modeller.

4-59
Under kjøring
Instrumentpanel og display
Varsellampe tennes/Varsellyd høres
Når varsellampen tennes og varsellyden
høres (ca. 3 sekunder) er dekktrykket for
lavt i ett eller flere dekk.
Reguler dekktrykket slik at det blir
korrekt og initialiserer TPMS. Se
spesifikasjonstabellene (side 9-10).
Hvis varsellampen lyser på nytt selv etter
at dekktrykket er regulert og
initialiseringen av TPMS er utført, kan det
være på grunn av en punktering. Skift ut
det punkterte hjulet med reservehjulet
(side 7-15).
Varsellampen blinker
Hvis systemet for overvåking av
dekktrykk har en funksjonsfeil, blinker
dekktrykkvarsellampen i omtrent ett
minutt når tenningen settes på ON og
lyser deretter kontinuerlig. Få bilen
undersøkt på et ekspertverksted, vi
anbefaler et autorisert Mazda-verksted, så
snart som mulig.
MERKNAD
•Reguler dekktrykket når dekkene er
kalde. Dekktrykk vil variere i
henhold til dekktemperaturen og du
bør derfor la bilen stå i 1 time, eller
bare kjøre den 1,6 km eller mindre
før du regulerer dekktrykket. Hvis
trykket i varme dekk justeres i
henhold til trykket når dekkene er
kalde, kan det hende at
varsellampen/-lyden slår seg på når
dekkene blir kalde og trykket faller.
Dessuten kan en varsellampe for
TPMS som lyser på grunn av
fallende dekktrykket som følge av
kaldere utetemperatur fortsette å lyse
selv om utetemperaturen stiger.
I dette tilfellet er det også nødvendig
å regulere dekktrykket. Hvis TPMS-
varsellampen tennes på grunn av et
fall i dekktrykket, må du huske å
kontrollere og regulere dekktrykket.
MERKNAD
•Det er naturlig at dekk mister noe av
trykket over tid, og TPMS kan ikke
bestemme om dekkene er blitt for
myke over tid eller om du har et flatt
dekk. Når du oppdager ett dekk av
fire med lavt trykk, er det imidlertid
et tegn på problemer. Du bør få noen
til å kjøre bilen sakte forover slik at
du kan undersøke dekket med lavt
lufttrykk for se om det har sår,
flenger eller metall som stikker
gjennom banen eller sideveggen.
Drypp et par dråper vann på ventilen
for å se om det kommer bobler som
angir en dårlig ventil. Lekkasjer kan
ikke løses bare ved å fylle luft på
problemdekket - lekkasjer er nemlig
farlige - så ta det til et
ekspertverksted, vi anbefaler et
autorisert Mazda-verksted.
