2013 MAZDA MODEL CX-5 display

4-68
Under kjøring
Instrumentpanel og display
tIndikatorlampe for t

4-111
Under kjøring
Bremse
Slå av det smarte bremsestøttesystemet for bykjøring (SCBS) når bilen kjøres på
chassisrulle eller blir tauet:
Slå av det smarte bremsestøttesystemet for bykjøring (SCBS) for å forhindre at det
virker på feil måte når bilen kjøres på chassisrulle eller blir tauet. På neste side finner
du hvordan man slår av det smarte bremsestøttesystemet for bykjøring (SCBS).
Se Stanse bruk av det smarte bremsestøttesystemet for bykjøring (SCBS) på side 4-114.
•Ved terrengkjøring der det er gress eller fôr anbefaler vi at det smarte
bremsestøttesystemet for bykjøring (SCBS) slås av.
•Bruk alltid dekk på alle hjul som er av spesifisert størrelse, og av samme fabrikat,
merke og dekkmønster. I tillegg må du ikke bruke dekk med betydelig forskjellige
slitasjemønstre på samme bil. Ikke bruk dekke med betydelig slitasje på samme bil,
ettersom det kan føre til at det smarte bremsestøttesystemet for bykjøring (SCBS)
ikke vil fungere som det skal.
•Lasersensoren har en funksjon for å registrere at frontruten er skitten og å informere
føreren om dette, men, avhengig av forholdene, kan det hende den ikke registrerer
plastposer, is eller snø på frontruten. I slike tilfeller kan ikke systemet korrekt
registrere et kjøretøy eller hindring foran og vil kanskje ikke være i stand til å fungere
normalt. Kjør alltid forsiktig og vær oppmerksom på veien foran.
MERKNAD
•Det smarte bremsestøttesystemet for bykjøring (SCBS) vil fungere under følgende
forhold.
• Motoren er i gang.
• Displayet på instrumentpanelet indikerer ikke at systemet krever undersøkelse
eller at det ikke kan brukes.
• Bilens hastighet er mellom 4 og 30 km/t.
• Det smarte bremsestøttesystemet for bykjøring (SCBS) er ikke slått av.
• TCS-funksjonen er ikke slått av med TCS AV-bryteren.
• DSC fungerer som det skal.
• Føreren ikke med vilje betjener kjørefunksjoner (gasspedal, ratt og brems).
ADVARSEL
FORSIKTIG

4-126
Under kjøring
System for overvåking av dekktrykk
•Systemet for overvåking av dekktrykk (TPMS) overvåker lufttrykket i alle fire hjul.
Hvis lufttrykket i ett eller flere av dekkene er for lavt, varsler systemet føreren ved å
tenne dekktrykkvarsellampen på instrumentpanelet (advarselen gis også på displayet i et
type A
*1 instrumentpanel) og avgi en pipetone. Systemet overvåker dekktrykket
indirekte ved bruk av data som sendes fra ABS-systemets hjulhastighetssensorer.
For at systemet skal fungere som det skal, må det initialiseres med det spesifiserte
dekktrykket (verdien på dekktrykkmerket). Følg fremgangsmåten og utfør initialiseringen.
*1 Se Type A på side 4-37.
•For biler med type A
*1 instrumentpanel, må du kontrollere bilens tilstand eller få bilen
kontrollert av et ekspertverksted, vi anbefaler et autorisert Mazda-verksted, i henhold til
indikasjonen.
*1 Se Type A på side 4-37.
•En systemsvikt eller driftsforhold indikeres av et varsel.
Se Varsel-/indikatorlamper på side 4-37.
Se Varseltone for dekktrykk på side 7-48.
System for overvåking av dekktrykk
ABS-hjulhastighetssensor

4-141
Under kjøring
System for varsling når kjørefilen forlates (LDWS)
Oppheve automatisk
Under følgende forhold oppheves LDWS
automatisk og holdes i standby, og LDWS-
varsellampen (gul) i instrumentpanelet lyser.
På et type A instrumentpanel, vises
filindikatoren (kantlinje) på displayet.
LDWS aktiveres automatisk når forholdet
endrer seg og systemet er driftklart.
•Systemet kan ikke registrere hvite
(gule) streker.
•Når bilens hastighet er lavere enn
omtrent 60 km/t.
•Bilen er i en skarp sving.
•Bilen tar en sving i for liten fart.
•Temperaturen inne i kameraet er høy
eller lav.
•Det er dugg på frontruten rundt kameraet.
•Frontruten rundt kameraet er blokkert
av en hindring, noe som gir dårlig sikt
fremover.
Automatisk kansellering av advarsel
Under følgende forhold fastslår LDWS at
føreren faktisk skifter fil og advarselen
kanselleres automatisk.
LDWS aktiveres automatisk etter
handlingen.
•Rattet dreies brått.
•Bremsepedalen trykkes brått inn.
•Gasspedalen trykkes brått inn.•Det brukes en blinklyshendel brukes
(etter at blinklyshendelen er satt
tilbake, kan det hende LDWS ikke
fungerer i omtrent 3 sekunder, som er
tiden som er nødvendig for å skifte fil).
tDeaktivere systemet
Trykk på LDWS-brytere for å deaktivere
LDWS. LDWS-indikatorlampen (grønn/
gul) på instrumentpanelet slås av.
Filindikatoren som vises på type
A-instrumentpanelet slås av.MERKNAD
•Etter at det har gått omtrent
5 sekunder etter at blinklyshendelen
er brukt, kan LDWS-advarselen
fungere hvis bilen er nær en hvit
(gul) strek.
•Følsomheten til advarselen
(følsomheten som systemet fastslår
førerens forsettelige filskifte med)
kan endres.
Se persontilpasningsfunksjoner på
side 9-13.

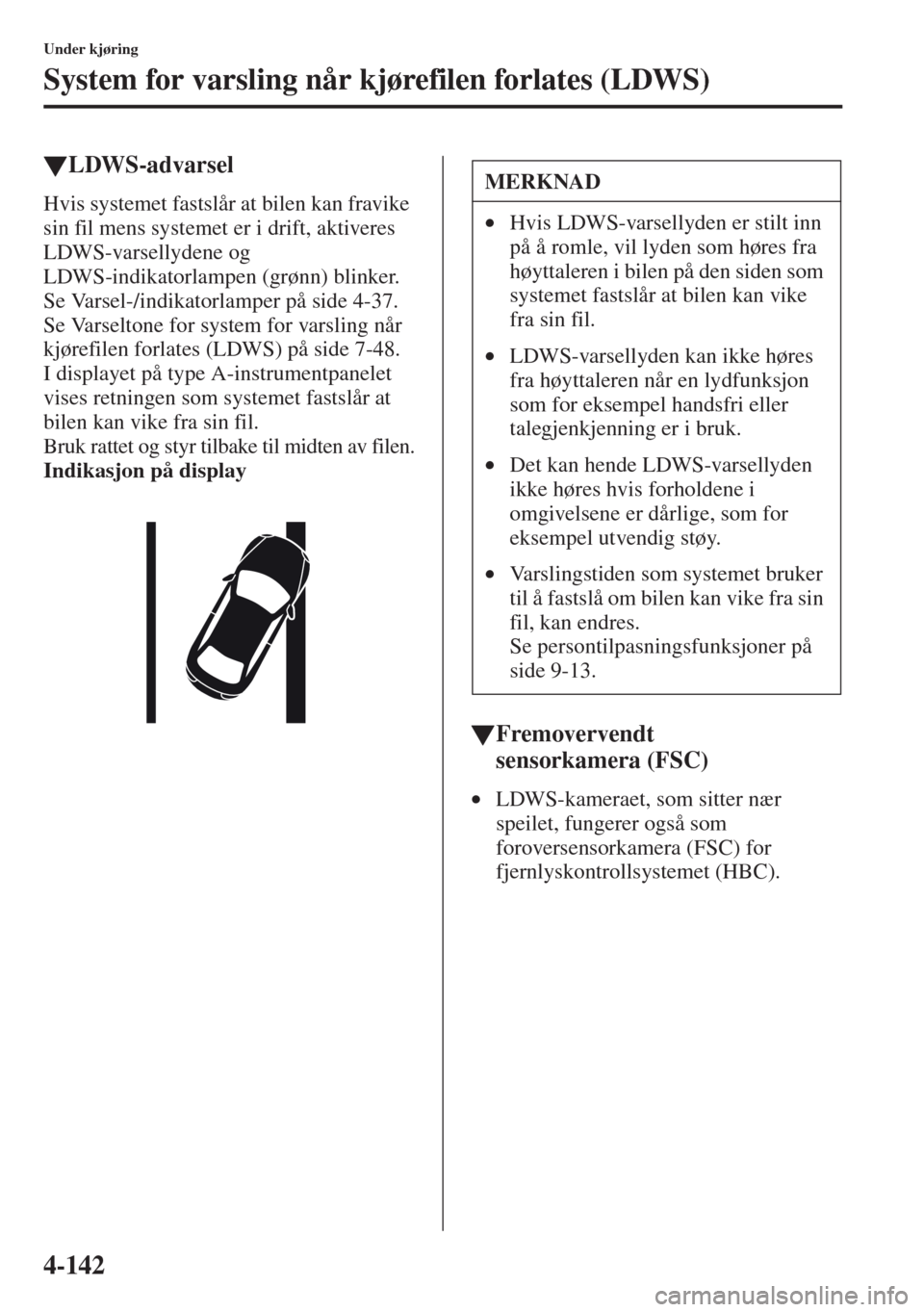

4-142
Under kjøring
System for varsling når kjørefilen forlates (LDWS)
tLDWS-advarsel
Hvis systemet fastslår at bilen kan fravike
sin fil mens systemet er i drift, aktiveres
LDWS-varsellydene og
LDWS-indikatorlampen (grønn) blinker.
Se Varsel-/indikatorlamper på side 4-37.
Se Varseltone for system for varsling når
kjørefilen forlates (LDWS) på side 7-48.
I displayet på type A-instrumentpanelet
vises retningen som systemet fastslår at
bilen kan vike fra sin fil.
Bruk rattet og styr tilbake til midten av filen.
Indikasjon på display
tFremovervendt
sensorkamera (FSC)
•LDWS-kameraet, som sitter nær
speilet, fungerer også som
foroversensorkamera (FSC) for
fjernlyskontrollsystemet (HBC).
MERKNAD
•Hvis LDWS-varsellyden er stilt inn
på å romle, vil lyden som høres fra
høyttaleren i bilen på den siden som
systemet fastslår at bilen kan vike
fra sin fil.
•LDWS-varsellyden kan ikke høres
fra høyttaleren når en lydfunksjon
som for eksempel handsfri eller
talegjenkjenning er i bruk.
•Det kan hende LDWS-varsellyden
ikke høres hvis forholdene i
omgivelsene er dårlige, som for
eksempel utvendig støy.
•Varslingstiden som systemet bruker
til å fastslå om bilen kan vike fra sin
fil, kan endres.
Se persontilpasningsfunksjoner på
side 9-13.

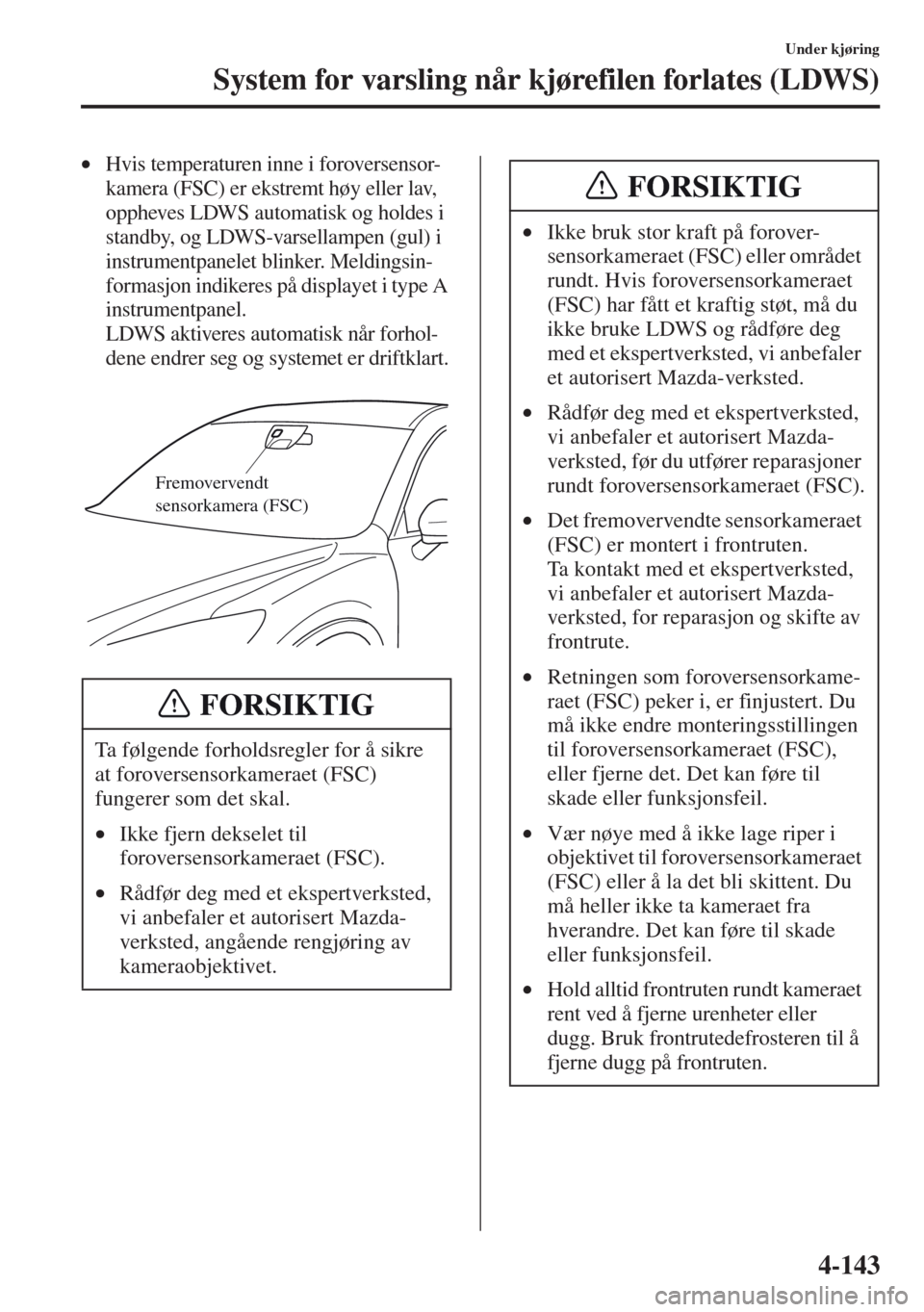

4-143
Under kjøring
System for varsling når kjørefilen forlates (LDWS)
•Hvis temperaturen inne i foroversensor-
kamera (FSC) er ekstremt høy eller lav,
oppheves LDWS automatisk og holdes i
standby, og LDWS-varsellampen (gul) i
instrumentpanelet blinker. Meldingsin-
formasjon indikeres på displayet i type A
instrumentpanel.
LDWS aktiveres automatisk når forhol-
dene endrer seg og systemet er driftklart.

Ta følgende forholdsregler for å sikre
at foroversensorkameraet (FSC)
fungerer som det skal.
•Ikke fjern dekselet til
foroversensorkameraet (FSC).
•Rådfør deg med et ekspertverksted,
vi anbefaler et autorisert Mazda-
verksted, angående rengjøring av
kameraobjektivet.
Fremovervendt
sensorkamera (FSC)
FORSIKTIG
•Ikke bruk stor kraft på forover-
sensorkameraet (FSC) eller området
rundt. Hvis foroversensorkameraet
(FSC) har fått et kraftig støt, må du
ikke bruke LDWS og rådføre deg
med et ekspertverksted, vi anbefaler
et autorisert Mazda-verksted.
•Rådfør deg med et ekspertverksted,
vi anbefaler et autorisert Mazda-
verksted, før du utfører reparasjoner
rundt foroversensorkameraet (FSC).
•Det fremovervendte sensorkameraet
(FSC) er montert i frontruten.
Ta kontakt med et ekspertverksted,
vi anbefaler et autorisert Mazda-
verksted, for reparasjon og skifte av
frontrute.
•Retningen som foroversensorkame-
raet (FSC) peker i, er finjustert. Du
må ikke endre monteringsstillingen
til foroversensorkameraet (FSC),
eller fjerne det. Det kan føre til
skade eller funksjonsfeil.
•Vær nøye med å ikke lage riper i
objektivet til foroversensorkameraet
(FSC) eller å la det bli skittent. Du
må heller ikke ta kameraet fra
hverandre. Det kan føre til skade
eller funksjonsfeil.
•Hold alltid frontruten rundt kameraet
rent ved å fjerne urenheter eller
dugg. Bruk frontrutedefrosteren til å
fjerne dugg på frontruten.
FORSIKTIG

4-146
Under kjøring
Ryggeskjerm
tPlassering av ryggekamera
tSkifte til ryggeskjermen
Flytt girspaken til R med tenningen på ON for å skifte skjermbildet til ryggeskjermen.
MERKNAD
•Hvis det fester seg vann, snø eller søle på kameraobjektivet, kan du tørke det av med
en myk klut. Hvis det ikke kan tørkes av, kan du bruke et mildt rengjøringsmiddel.
•Hvis kameratemperaturen endrer seg raskt (varm til kald, kald til varm), kan det
hende ryggeskjermen ikke fungerer som den skal.
•Når du bytter dekk, må du kontakte et ekspertverksted, vi anbefaler et autorisert Mazda-
verksted. Skifte av dekk vil føre til avvik i retningslinjene som vises på skjermen.
•Hvis bilens forside, side eller bakside har vært involvert i en kollisjon, kan det ha
oppstått avvik i innstillingen av ryggekameraet (sted, monteringsvinkel). Rådfør deg
alltid med et ekspertverksted, vi anbefaler et autorisert Mazda-verksted, for å få bilen
undersøkt.
•(Forutsett bilbane, displaytype for hjelpelinjer)
Hvis det brukes kraft på rattet, kan det hende retningsstrekene ikke vises. Løsne
grepet på rattet slik at retningsstrekene vises.
MERKNAD
Når girspaken flyttes fra R til en annen posisjon, går skjermen tilbake til forrige
skjermbilde.
Ryggekamera

4-148
Under kjøring
Ryggeskjerm
tVise bildet
Forutsett bilbane, displaytype for hjelpelinjer
Med veiledningsmodus for projisert bane vises den projiserte banen til bilen etter at du
dreier på rattet.
Bruk denne modusen for parkering av bilen på en parkeringsplass eller i en garasje.
MERKNAD
•Det visbare området varierer avhengig av bil- og veiforholdene.
•Det visbare området er begrenset. Gjenstander under eller rundt endene på støtfangeren
kan ikke vises.
•Avstanden som vises på skjermen er forskjellig fra den faktiske avstanden fordi
ryggekameraet er utstyrt med et spesifikt objektiv.
•Bilder som vises på skjermen fra ryggekameraet er speilbilder.
•Noe ekstrautstyr som er montert kan fanges opp av kameraet. Ikke monter ekstrautstyr
som kan forstyrre synsfeltet til kameraet, som for eksempel lysdeler eller deler som er
laget av reflekterende materiale.
•Det kan være vanskelig å se skjermen under følgende forhold, men det indikerer ikke
en funksjonsfeil.
• På mørke områder.
• Når temperaturen rundt objektivet er høy/lav.
• Når kameraet er vått, som på en regnfull dag eller i perioder med høy luftfuktighet.
• Når fremmedlegemer som søle fester seg rundt kameraet.
• Når kameraobjektivet gjenspeiler sollys eller billysstråler.
•Visning av bildet kan bli forsinket hvis temperaturen rundt kameraet er lav.
Sjekk rundt bilen for å se om det er trygt
bac
