2013 MAZDA MODEL CX-5 display

4-60
Under kjøring
Instrumentpanel og display
tKEY-indikator/varsellampe
(r

4-61
Under kjøring
Instrumentpanel og display
Type B
Denne indikatorlampen har to farger.
KEY-varsellampe (rød)
Når den lyser
Hvis det oppstår en funksjonsfeil i
sentrallåssystemet, lyser den kontinuerlig.Når den blinker
•Under følgende forhold blinker
varsellampen KEY (rød) for å varsle
føreren om at tenningen ikke kan slås av.
•Batteriet i nøkkelen er flatt.
•Nøkkelen er ikke innenfor
driftsområdet.
•Nøkkelen er plassert i et område der
det er vanskelig for systemet å
registrere signalet side 3-6.
•Det er en nøkkel fra en annen
produsent som ligner på nøkkelen
innenfor driftsområdet.
•Under følgende forhold vil KEY-
varsellampen (rød) blinke kontinuerlig
når tenningen ikke er slått av, for å
varsle føreren om at nøkkelen er blitt
fjernet fra bilen. KEY-varsellampen
(rød) vil slutte å blinke når nøkkelen er
tilbake inne i bilen.
Tenningen er ikke slått av og alle
dørene og bakluken er lukket etter at
nøkkelen er fjernet fra bilen.
MERKNAD
Fordi nøkkelen bruker radiobølger
med lav intensitet, kan advarselen om
fjerning av nøkkelen fra bilen aktiveres
hvis nøkkelen bæres sammen med
metallgjenstander eller plasseres i et
området med dårlige mottaksforhold.
Hvis nøkkelvarselindikatorlampen
lyser eller startknappindikatorlampen
(gul) blinker, kan det hende motoren
ikke vil starte. Hvis motoren ikke kan
startes, prøv å starte den med
nødfremgangsmåten for starting av
motoren, og få bilen kontrollert av et
ekspertverksted, vi anbefaler et
autorisert Mazda-verksted.
Se Nødstart av motoren på side 4-9.
FORSIKTIG
MERKNAD
Fordi nøkkelen bruker radiobølger
med lav intensitet, kan advarselen om
fjerning av nøkkelen fra bilen aktiveres
hvis nøkkelen bæres sammen med
metallgjenstander eller plasseres i et
området med dårlige mottaksforhold.

4-62
Under kjøring
Instrumentpanel og display
KEY-indikatorlampe (grønn)
Når den lyser
Hvis du trykker inn bremsepedalen
(automatgirkasse) eller clutchpedalen
(manuell girkasse), bekrefter systemet at
den riktige nøkkelen er inne i bilen,
KEY-indikatorlampen (grønn) tennes og
motoren kan startes (side 4-3).
Når den blinker
Når tenningen settes fra ON til av, blinker
KEY-indikatorlampen (grønn) i ca.
30 sekunder for å vise at gjenværende
batterikapasitet er lav. Skift det ut med et
nytt batteri før nøkkelen blir ubrukelig.
Se Skifte elektrisk batteri på side 6-39.
tHBC-varsellampe (gul)/HBC-
indikatorlampe (grønn)*
HBC-varsellampe (gul)
Når den lyser
Når tenningen settes på ON, lyser denne
varsellampen og slås deretter av etter et par
sekunder. Varsellampen lyser hvis området
på frontruten foran foroversensorkameraet
(FSC) er tildugget eller blokkert.Når den blinker
Lampen blinker hvis det er en funksjonsfeil
i fjernlyskontrollsystemet (HBC). Få bilen
undersøkt på et ekspertverksted, vi
anbefaler et autorisert Mazda-verksted.
HBC-indikatorlampe (grønn)
Denne indikatorlampen tennes når er i bruk
og slukkes når bruk av systemet oppheves.
tGlødeindikatorlampe
(SKYACTIV-D 2.2)*
Denne varsellampen kan tennes når
tenningen stilles til ON.
Den slås av når glødepluggene er varme.
Hvis tenningen blir stående på ON i lang
tid uten at motoren går og etter at
glødepluggene er varmet opp, kan
glødepluggene bli varmet opp på nytt, noe
som vil tenne glødeindikatorlampen.
*Noen modeller.

4-63
Under kjøring
Instrumentpanel og display
tIndikator/indikatorlampe for
dieselpartikkelfilter
(SKYACTIV-D 2.2)
Type A
N

4-64
Under kjøring
Instrumentpanel og display
tSkiften

4-65
Under kjøring
Instrumentpanel og display
tTCS/DSC-indikatorlampe
Denne indikatorlampen lyser i et par sek-
under når du setter tenningen i ON-stillin-
gen (på). Hvis TCS- eller DSC-systemet
er i bruk vil indikatorlampen blinke.
Hvis lampen fortsetter å lyse, kan TCS,
DSC eller bremseforsterkersystemet ha en
funksjonsfeil og ikke fungere som de skal.
Ta bilen til et ekspertverksted, vi
anbefaler et autorisert Mazda-verksted.
tTCS AV-indikatorlampe
Denne indikatorlampen lyser i et par
sekunder når du setter tenningen i
ON-stillingen (på).
Den lyser også når TCS AV-bryteren
trykkes og TCS slås av.
Les om TCS OFF-bryteren på side 4-117.
Hvis lampen fortsetter å lyse når TCS
ikke er slått av, må du ta bilen til et
ekspertverktøy, vi anbefaler et autorisert
Mazda-verksted. DSC-systemet kan ha en
funksjonsfeil.
tAFS AV-indikatorlampe*
Når den lyser
Denne indikatorlampen tennes en kort stund
når tenningen settes til ON, før den slås av.
Når du trykker på AFS AV-bryteren,
deaktiveres AFS-funksjonen og
indikatorlyset tennes.
Når den blinker
Indikatorlampen blinker kontinuerlig hvis
systemet har en funksjonsfeil. Be om råd
fra et ekspertverksted, vi anbefaler et
autorisert Mazda-verksted.
MERKNAD
•I tillegg til at indikatorlampen blinker,
vil det komme en lav stampelyd fra
motoren. Dette indikerer at TCS/DSC
virker som det skal.
•På glatte overflater, som for eksempel
nysnø, vil det være umulig å komme
opp i høye turtall med TCS slått på.
*Noen modeller.

4-66
Under kjøring
Instrumentpanel og display
tIndikatorlampe for lav
kj

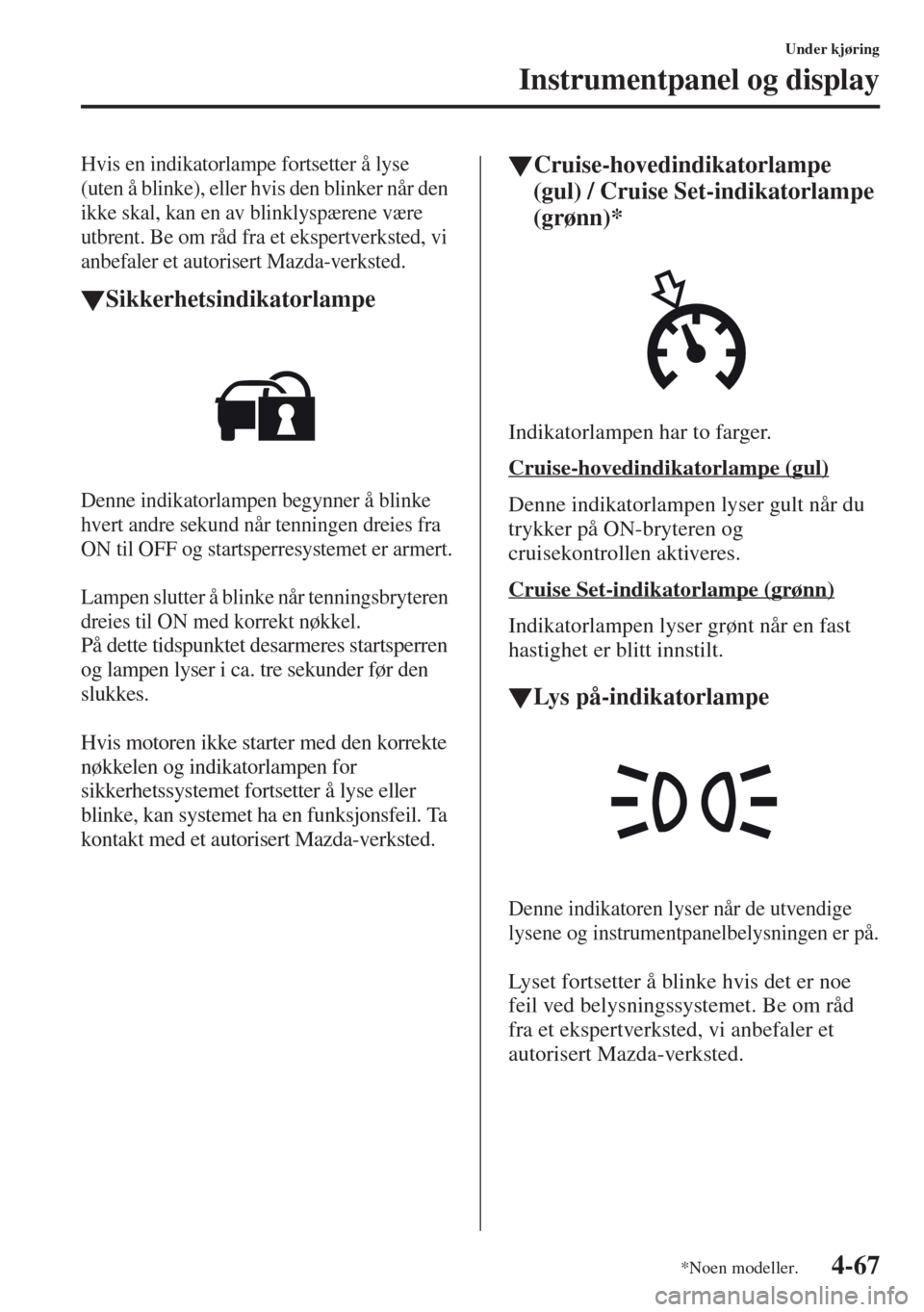

4-67
Under kjøring
Instrumentpanel og display
Hvis en indikatorlampe fortsetter å lyse
(uten å blinke), eller hvis den blinker når den
ikke skal, kan en av blinklyspærene være
utbrent. Be om råd fra et ekspertverksted, vi
anbefaler et autorisert Mazda-verksted.
tSikkerhetsindikatorlampe
Denne indikatorlampen begynner å blinke
hvert andre sekund når tenningen dreies fra
ON til OFF og startsperresystemet er armert.
Lampen slutter å blinke når tenningsbryteren
dreies til ON med korrekt nøkkel.
På dette tidspunktet desarmeres startsperren
og lampen lyser i ca. tre sekunder før den
slukkes.
Hvis motoren ikke starter med den korrekte
nøkkelen og indikatorlampen for
sikkerhetssystemet fortsetter å lyse eller
blinke, kan systemet ha en funksjonsfeil. Ta
kontakt med et autorisert Mazda-verksted.
tCruise-hovedindikatorlampe
(gul) / Cruise Set-indikatorlampe
(grønn)*
Indikatorlampen har to farger.
Cruise-hovedindikatorlampe (gul)
Denne indikatorlampen lyser gult når du
trykker på ON-bryteren og
cruisekontrollen aktiveres.
Cruise Set-indikatorlampe (grønn)
Indikatorlampen lyser grønt når en fast
hastighet er blitt innstilt.
tLys på-indikatorlampe
Denne indikatoren lyser når de utvendige
lysene og instrumentpanelbelysningen er på.
Lyset fortsetter å blinke hvis det er noe
feil ved belysningssystemet. Be om råd
fra et ekspertverksted, vi anbefaler et
autorisert Mazda-verksted.
*Noen modeller.
