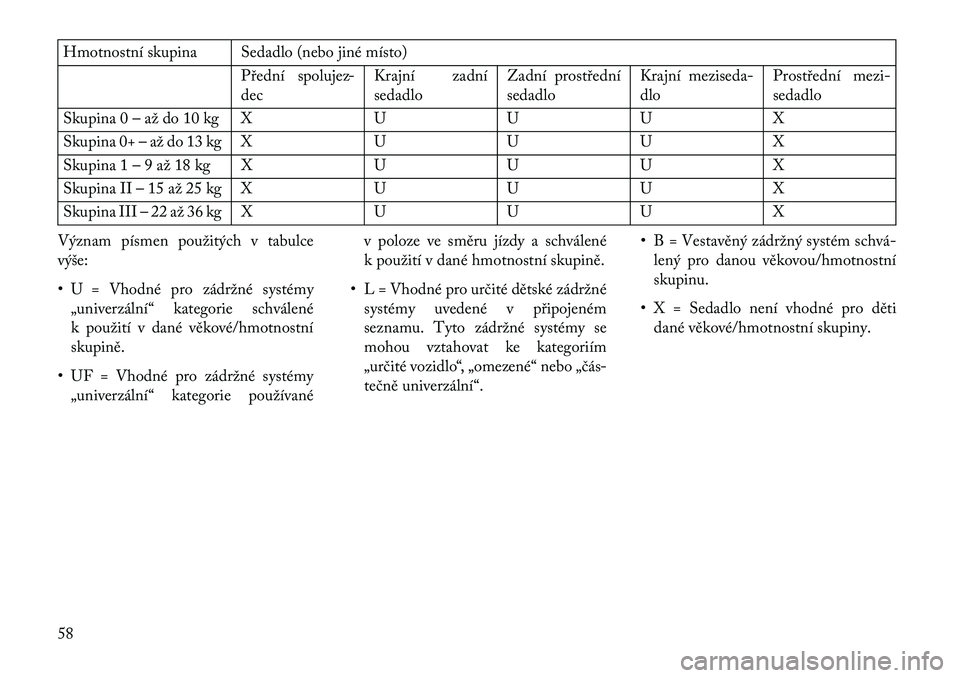

Hmotnostní skupina Sedadlo (nebo jiné místo)Přední spolujez-
decKrajní zadní
sedadloZadní prostřední
sedadloKrajní meziseda-
dloProstřední mezi-
sedadlo
Skupina 0 – až do 10 kg X UUUX
Skupina 0+ – až do 13 kg X UUUX
Skupina 1 – 9 až 18 kg X UUUX
Skupina II – 15 až 25 kg X UUUX
Skupina III – 22 až 36 kg X UUUX
Význam písmen použitých v tabulce
výše:
• U = Vhodné pro zádržné systémy „univerzální“ kategorie schválené
k použití v dané věkové/hmotnostní
skupině.
• UF = Vhodné pro zádržné systémy „univerzální“ kategorie používané v poloze ve směru jízdy a schválené
k použití v dané hmotnostní skupině.
• L = Vhodné pro určité dětské zádržné systémy uvedené v připojeném
seznamu. Tyto zádržné systémy se
mohou vztahovat ke kategoriím
„určité vozidlo“, „omezené“ nebo „čás-
tečně univerzální“. • B = Vestavěný zádržný systém schvá

Dětské zádržné systémy a systémy pro
starší děti
Děti, které dosáhly věku dvou let nebo
překročily limity přestavitelné dětské
sedačky pro umístění proti směru jízdy,
lze ve vozidle přepravovat ve směru
jízdy. Dětské sedačky pro umístění ve
směru jízdy a přestavitelné dětské
sedačky používané v poloze ve směru
jízdy jsou určeny pro děti, kterým je více
než dva roky nebo které přesáhly hmot-
nostní či výškové limity dané přestavi-
telnou dětskou sedačkou pro umístění
proti směru jízdy. Děti by měly být pře
pravovány v dětské sedačce s postrojem
umístěné ve směru jízdy co možná nej-
déle – až do dosažení nejvyšších povole-
ných hmotnostních nebo výškových
limitů dětské sedačky. Tyto dětské
sedačky jsou také uchyceny ve vozidle
břišním/ramenním pásem nebo systé-
mem ukotvení dětského zádržného sys-
tému ISOFIX. Viz kapitola „ISOFIX –
systém ukotvení dětských sedaček“.
Všechny děti s hmotností nebo výškou
překračující limit dětské sedačky použité
v poloze ve směru jízdy musí používat
dětský sedák uchycený bezpečnostnímipásy až do doby, kdy je bude možné
správně připoutat bezpečnostními pásy.
Pokud dítě nemůže sedět tak, aby nohy
byly v kolenou ohnuty přes sedák seda-
dla vozidla a dítě se současně opíralo
zády o opěradlo, musí být použita dětská
sedačka ve tvaru sedáku uchycená bez-
pečnostním pásem. Tato dětská sedačka
ve tvaru sedáku je ve vozidle uchycena
břišním/ramenním pásem.
Děti, které jsou příliš velké pro dětské
sedáky
Děti, které jsou dostatečně velké, aby
mohly pohodlně používat ramenní pás,
a jejichž nohy jsou dostatečně dlouhé,
aby byly ohnuty kolem přední strany
sedadla, když se dítě zároveň opírá zády
o opěradlo, musí na zadních sedadlech
používat břišní/ramenní pás.
• Zkontrolujte, zda dítě sedí na sedadle
vzpřímeně.
• Břišní část bezpečnostního pásu se musí nacházet dole na bocích a musí
pevně přiléhat. • Pravidelně kontrolujte, zda pás obe-
píná dítě správně. Bude-li se dítě
kroutit nebo krčit, pás může sklouz-
nout do nežádoucí polohy.
• Bude-li se ramenní pás dotýkat obli- čeje nebo krku, posuňte dítě do středu
vozidla. Pokud to nepomůže, posuňte
dítě na prostřední zadní sedadlo a
použijte břišní i ramenní pás. Nikdy
dítěti nedovolte, aby si posunulo
ramenní pás pod ruku nebo za záda.
UPOZORN\fNÍ!
• Nesprávná instalace může způsobitzávadu zádržného systému pro
kojence nebo děti. Při nehodě může
dojít k uvolnění. Může dojít
k závažnému zranění nebo usmrcení
dítěte. Při instalaci dětského zádrž

STŘEDOVÁ A ZADNÍ
STROPNÍ KONZOLA (u
ur\bitých verzí / pro ur\bité trhy)
Systém stropního odkládacího prostoru
se dodává v několika provedeních.
HÁČKY NA KABÁTY
Háčky na kabáty jsou umístěny podél
stropního obložení u druhé a třetí řady
sedadel. Hmotnostní limit háčku nakabáty je 4,5 kg. Překročením doporu-
čeného limitu zatížení může způsobit
zlomení háčků nebo jejich odlomení od
vozidla.
ÚLOŽNÝ PROSTOR
V ZAVAZADLOVÉM
PROSTORU
Parapet okna zadních výklopných dveří
má vyvýšenou linii s nápisem „Load to
this line“ (Nakládat po tuto linii). Tato
linie značí, jak daleko dozadu je možné
umístit náklad, aby nevadil při zavírání
zadních výklopných dveří.
POZNÁMKA: Při složených nebo
odstraněných zadních sedadlech se při
zavřených zadních výklopných dveřích
na podlahu vozidla vejdou desky sta-
vebního materiálu o rozměrech 1,2 x
2,4 m. Přední sedadla je nutné z polohy
zcela vzadu posunout mírně dopředu.
Navíc k zadnímu zavazadlovému pro-
storu jsou u některých modelů v zadním
obložení umístěny otevřené odkládací
přihrádky.
FUNKCE KONZOLY
K dispozici jsou tři konzoly: Základní,
Prémiová a Super
Prvky stropní konzoly
1 – DVD
1
5 – Úložný prostor
2 – Zadní klimati-
zace a topení 6 – DVD
1
3 – Stropní světla 7 – Malá svítidla
4 – Úložný prostor 8 – Osvětlení
obrysu1(u určitých verzí/pro určité trhy)
Limit nákladu v zadním zavazadlovémprostoru
Odkládací přihrádky v obložení
158

Zatížení pneumatik a tlak
v pneumatikách
Umístění štítku s informacemi
o pneumatikách a zatížení
POZNÁMKA: Správný tlak huštění
studené pneumatiky je uveden na
středním sloupku na straně řidi\be nebo
na zadním okraji dveří na straně řidi\be.
Štítek s informacemi o pneumatikách
a zatíženíNa štítku jsou uvedeny důležité infor-
mace:
1) počet osob, které mohou ve vozidle
jet
2) celková hmotnost, kterou může
vozidlo převážet 3) rozměr pneumatik, pro který je
vozidlo konstruováno
4) tlaky plnění studených předních,
zadních a rezervních pneumatik.
Zatížení
Maximální zatížení vozidla působící na
pneumatiku nesmí překročit nosnost
pneumatiky vozidla. Nosnost pneuma-
tiky nepřekročíte, pokud budete
dodržovat podmínky zatížení, rozměr
pneumatiky a tlaky huštění studených
pneumatik uvedené na Nálepce s infor-
macemi o pneumatikách a zatížení
a v části „Zatížení vozidla“ této příručky.
POZNÁMKA: Za situace maximál

materiálů a vybavení (stálého nebo
dočasného) naloženého do „naloženého
přívěsu připraveného k provozu“ nebo
na něj. Doporučeným způsobem změ-
ření GTW je umístění plně naloženého
přívěsu na váhu pro vozidla. Celá hmot-
nost přívěsu musí spočívat na váze.
Celková kombinovaná povolená
hmotnost (GCWR)
GCWR je celková kombinovaná povo-
lená hmotnost soupravy vozidla a pří-
věsu.
POZNÁMKA: Celková kombino-
vaná povolená hmotnost (GCWR)
zahrnuje toleranci 68 kg pro řidi\be.
Celkové zatížení nápravy (GAWR)
GAWR je maximální nosnost přední
a zadní nápravy. Zatížení rozložte rov-
noměrně na přední a zadní nápravu.
Ujistěte, že nepřekračujete GAWR
u přední ani u zadní nápravy.
UPOZORN\fNÍ!
Je důležité nepřekračovat maximální
GAWR u přední ani u zadní nápravy.
Pokud zatížení některé nápravy pře-
kročíte, může to vést k nebezpečným
jízdním situacím. Můžete ztratit kon-
trolu nad vozidlem a způsobit
nehodu.
Hmotnost na přípojném prvku
přívěsu (TW)
Hmotnost na přípojném prvku je síla,
kterou přívěs působí dolů na kulovou
hlavu tažného zařízení. Ve většině pří-
padů by neměla být menší než 7 % nebo
větší než 10 % zatížení přívěsu. Hmot-
nost na přípojném prvku přívěsu nesmí
překročit žádnou z limitních hodnot
certifikovaného závěsu, ani hodnotu
kostry přípojného prvku (oje) přívěsu.
Nikdy nesmí být menší než 4 % zatížení
přívěsu a než 25 kg. Musíte uvažovat
zatížení tažného zařízení jako součást
zatížení vozidla a jeho GAWR.
UPOZORN\fNÍ!
Nesprávně seřízený vlečný systém
může omezit chování, stabilitu a
brzdný výkon a následně může způso-
bit nehodu. Poraďte se s výrobcem
tažného zařízení a přípojného vozidla
nebo s autorizovaným dealerem vozi-
del pro volný čas.
Přední plocha
Přední plocha je maximální výška přední
strany přívěsu vynásobená maximální
šířkou přední strany přívěsu.
UPEVN\fNÍ POJISTNÉHO
LANKA
Evropské směrnice týkající se brzdění a
vztahující se na brzděné přívěsy do
3 500 kg vyžadují, aby přívěsy byly vyba-
veny buď sekundární spojkou, nebo
pojistným lankem.
Doporučené místo pro připojení pojist-
ného lanka běžného přívěsu se nachází
v oku na boční straně držáku závěsu.
285

Hmotnosti při tažení přívěsů
(maximální hmotnosti přívěsů)
Následující tabulka uvádí nejvyšší pří-
pojné hmotnosti přívěsného vozidla pro
dané hnací ústrojí.Motor/Převo- dovka Max.
GTW
(celková
hmotnost
přívěsu) Hmot-
nost na přípoj- ném
prvku
přívěsu (viz
poznámka)
Vše 1 600 kg 65 kg
Maximální rychlost při tažení pří- věsu je omezena na 100 km/h,
