2013 Hyundai Santa Fe ESP

Sistemas e equipamentos do veículo
114
4

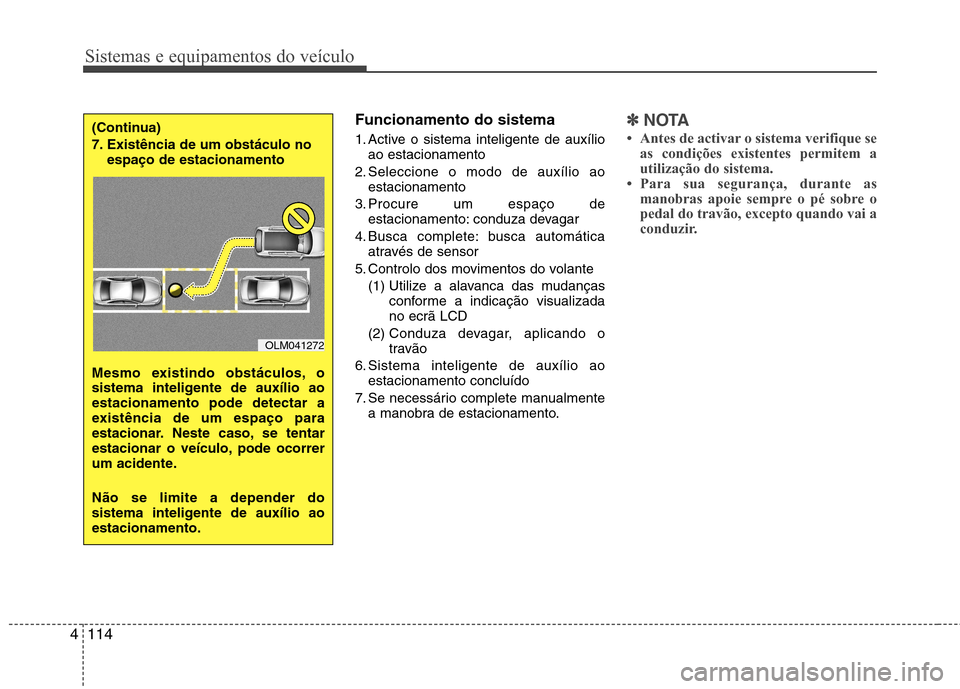

Funcionamento do sistema
1. Active o sistema inteligente de auxílio
ao estacionamento
2. Seleccione o modo de auxílio ao estacionamento
3. Procure um espaço de estacionamento: conduza devagar
4. Busca complete: busca automática através de sensor
5. Controlo dos movimentos do volante (1) Utilize a alavanca das mudanças conforme a indicação visualizada no ecrã LCD
(2) Conduza devagar, aplicando o
travão
6. Sistema inteligente de auxílio ao estacionamento concluído
7. Se necessário complete manualmente a manobra de estacionamento.✽✽ NOTA

4115
Sistemas e equipamentos do veículo

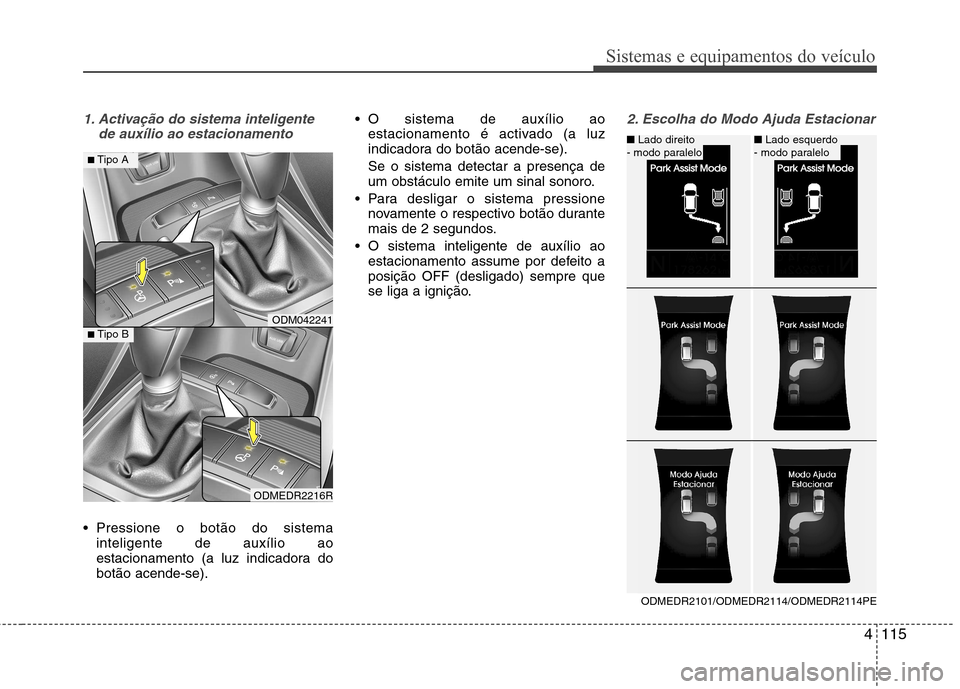

1. Activação do sistema inteligentede auxílio ao estacionamento
Pressione o botão do sistemainteligente de auxílio ao
estacionamento (a luz indicadora dobotão acende-se). O sistema de auxílio ao
estacionamento é activado (a luz
indicadora do botão acende-se). Se o sistema detectar a presença de
um obstáculo emite um sinal sonoro.
Para desligar o sistema pressione novamente o respectivo botão durante
mais de 2 segundos.
O sistema inteligente de auxílio ao estacionamento assume por defeito aposição OFF (desligado) sempre que
se liga a ignição.
2. Escolha do Modo Ajuda Estacionar
ODM042241
ODMEDR2216R
■Tipo A
■ Tipo B
■ Lado direito
- modo paralelo■ Lado esquerdo
- modo paralelo
ODMEDR2101/ODMEDR2114/ODMEDR2114PE

Sistemas e equipamentos do veículo
116
4

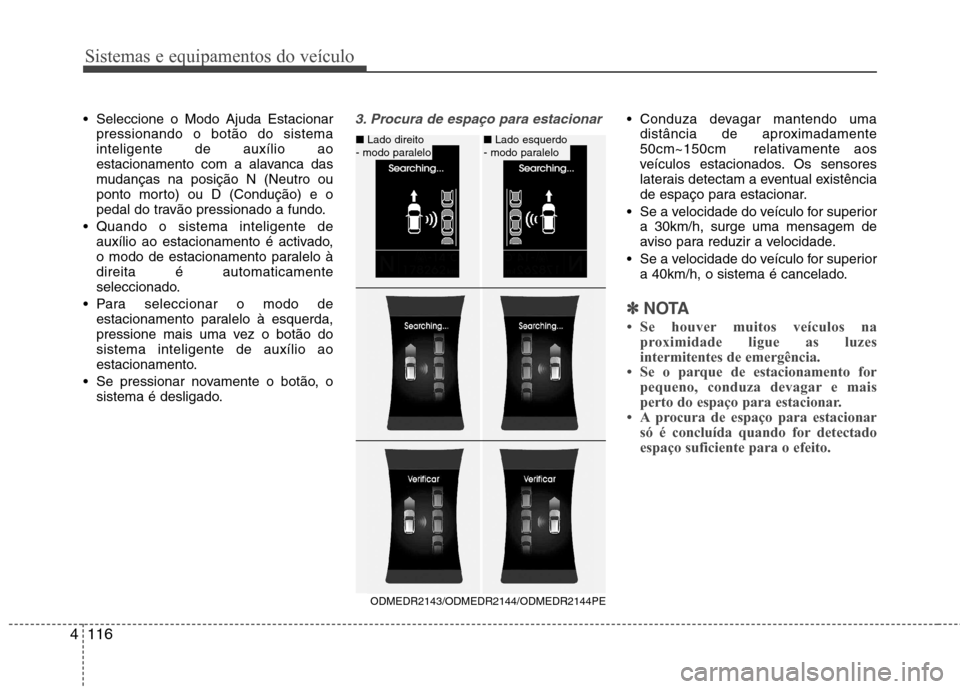

Seleccione o Modo Ajuda Estacionar
pressionando o botão do sistema inteligente de auxílio ao
estacionamento com a alavanca das
mudanças na posição N (Neutro ou
ponto morto) ou D (Condução) e o
pedal do travão pressionado a fundo.
Quando o sistema inteligente de auxílio ao estacionamento é activado,
o modo de estacionamento paralelo àdireita é automaticamente
seleccionado.
Para seleccionar o modo de estacionamento paralelo à esquerda,
pressione mais uma vez o botão dosistema inteligente de auxílio ao
estacionamento.
Se pressionar novamente o botão, o sistema é desligado.3. Procura de espaço para estacionar Conduza devagar mantendo umadistância de aproximadamente
50cm~150cm relativamente aos
veículos estacionados. Os sensores
laterais detectam a eventual existência
de espaço para estacionar.
Se a velocidade do veículo for superior a 30km/h, surge uma mensagem de
aviso para reduzir a velocidade.
Se a velocidade do veículo for superior a 40km/h, o sistema é cancelado.
✽✽ NOTA

Sistemas e equipamentos do veículo
118
4

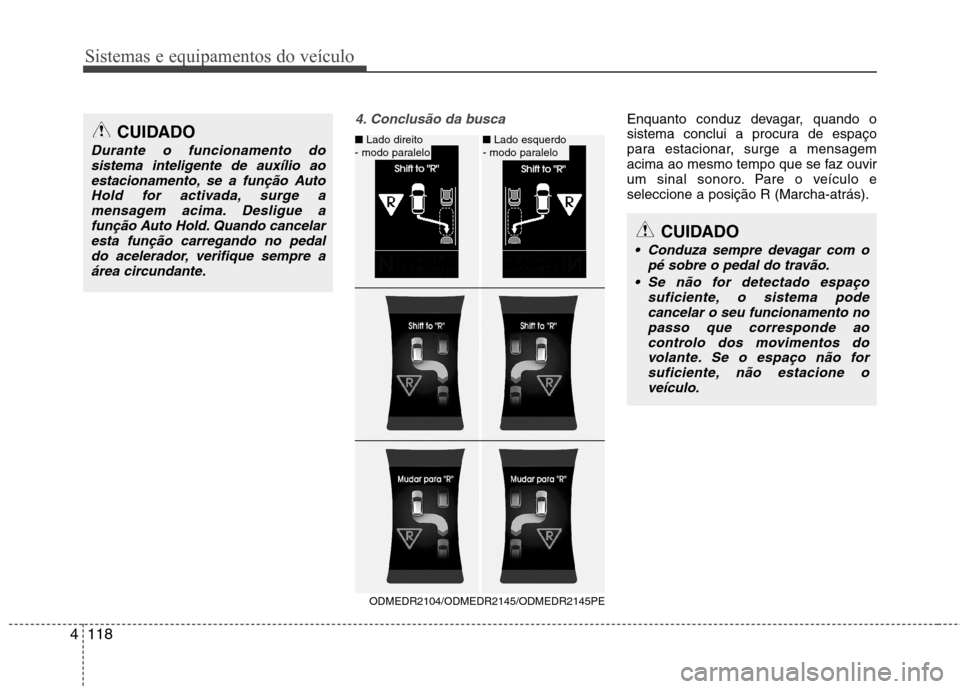

4. Conclusão da busca Enquanto conduz devagar, quando o
sistema conclui a procura de espaço
para estacionar, surge a mensagem
acima ao mesmo tempo que se faz ouvir
um sinal sonoro. Pare o veículo eseleccione a posição R (Marcha-atrás).CUIDADO
Durante o funcionamento do
sistema inteligente de auxílio ao
estacionamento, se a função AutoHold for activada, surge amensagem acima. Desligue a função Auto Hold. Quando cancelar
esta função carregando no pedaldo acelerador, verifique sempre aárea circundante.
CUIDADO
Conduza sempre devagar com o pé sobre o pedal do travão.
Se não for detectado espaço suficiente, o sistema podecancelar o seu funcionamento no passo que corresponde aocontrolo dos movimentos do
volante. Se o espaço não forsuficiente, não estacione o veículo.
■ Lado direito
- modo paralelo■ Lado esquerdo
- modo paralelo
ODMEDR2104/ODMEDR2145/ODMEDR2145PE

4121
Sistemas e equipamentos do veículo

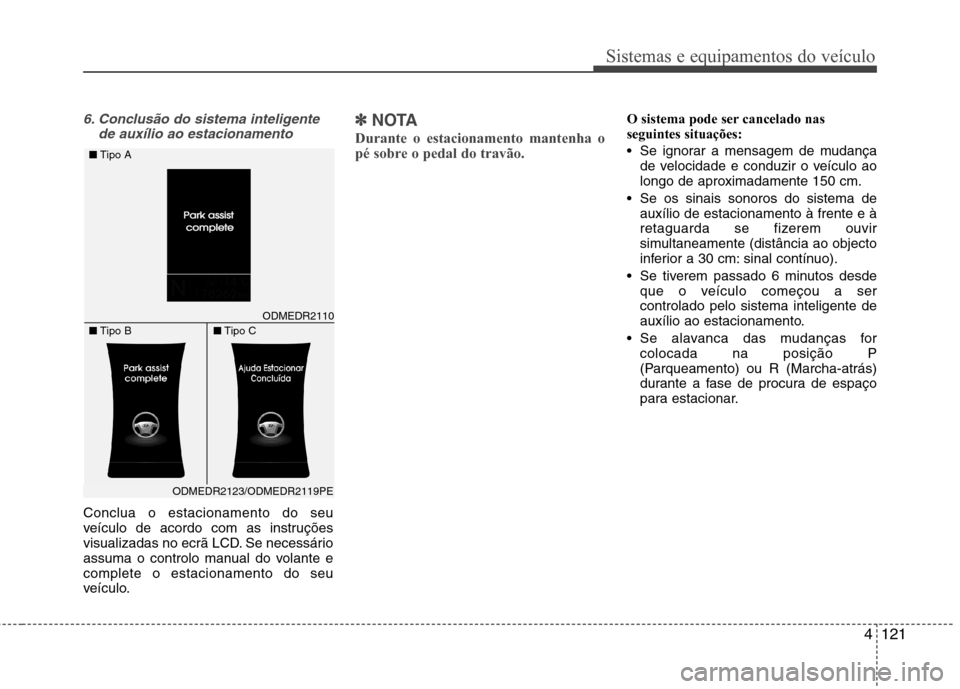

6. Conclusão do sistema inteligentede auxílio ao estacionamento
Conclua o estacionamento do seu
veículo de acordo com as instruções
visualizadas no ecrã LCD. Se necessário
assuma o controlo manual do volante ecomplete o estacionamento do seu
veículo.
✽✽NOTA
Durante o estacionamento mantenha o
pé sobre o pedal do travão.O sistema pode ser cancelado nas seguintes situações:
Se ignorar a mensagem de mudança de velocidade e conduzir o veículo ao
longo de aproximadamente 150 cm.
Se os sinais sonoros do sistema de auxílio de estacionamento à frente e à
retaguarda se fizerem ouvir
simultaneamente (distância ao objecto
inferior a 30 cm: sinal contínuo).
Se tiverem passado 6 minutos desde que o veículo começou a sercontrolado pelo sistema inteligente de
auxílio ao estacionamento.
Se alavanca das mudanças for colocada na posição P
(Parqueamento) ou R (Marcha-atrás)
durante a fase de procura de espaço
para estacionar.
ODMEDR2110
■Tipo A
■ Tipo B ■Tipo C
ODMEDR2123/ODMEDR2119PE

Sistemas e equipamentos do veículo
122
4

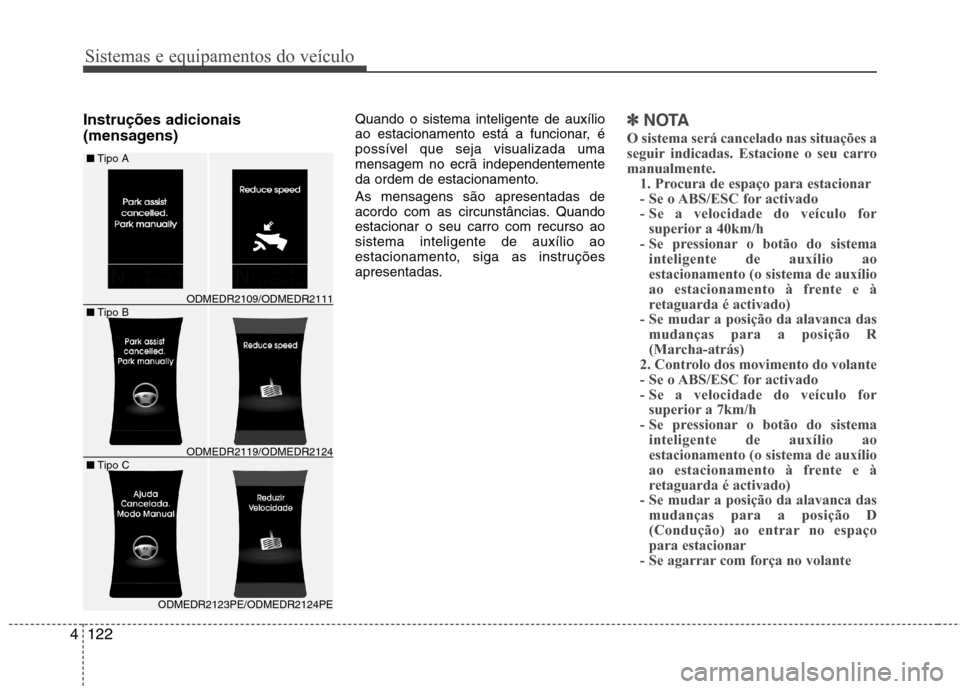

Instruções adicionais
(mensagens) Quando o sistema inteligente de auxílio
ao estacionamento está a funcionar, é
possível que seja visualizada umamensagem no ecrã independentemente
da ordem de estacionamento. As mensagens são apresentadas de
acordo com as circunstâncias. Quandoestacionar o seu carro com recurso aosistema inteligente de auxílio ao
estacionamento, siga as instruções
apresentadas.✽✽
NOTA
O sistema será cancelado nas situações a
seguir indicadas. Estacione o seu carromanualmente. 1. Procura de espaço para estacionar
- Se o ABS/ESC for activado
- Se a velocidade do veículo forsuperior a 40km/h
- Se pressionar o botão do sistema inteligente de auxílio aoestacionamento (o sistema de auxílio
ao estacionamento à frente e à
retaguarda é activado)
- Se mudar a posição da alavanca das
mudanças para a posição R
(Marcha-atrás)
2. Controlo dos movimento do volante
- Se o ABS/ESC for activado
- Se a velocidade do veículo for superior a 7km/h
- Se pressionar o botão do sistema inteligente de auxílio aoestacionamento (o sistema de auxílio
ao estacionamento à frente e à
retaguarda é activado)
- Se mudar a posição da alavanca das
mudanças para a posição D
(Condução) ao entrar no espaçopara estacionar
- Se agarrar com força no volante
ODMEDR2123PE/ODMEDR2124PE
ODMEDR2109/ODMEDR2111
ODMEDR2119/ODMEDR2124
■ Tipo B
■
Tipo A
■ Tipo C

Sistemas e equipamentos do veículo
124
4

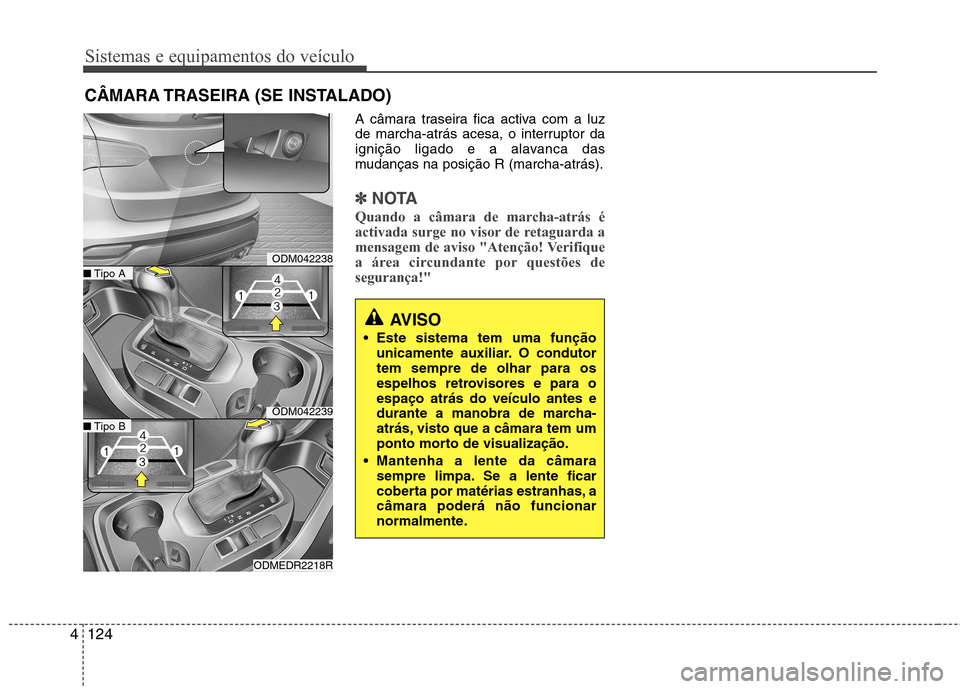

A câmara traseira fica activa com a luz
de marcha-atrás acesa, o interruptor da
ignição ligado e a alavanca das
mudanças na posição R (marcha-atrás).
✽✽
NOTA
Quando a câmara de marcha-atrás é
activada surge no visor de retaguarda a
mensagem de aviso "Atenção! Verifique
a área circundante por questões desegurança!"
CÂMARA TRASEIRA (SE INSTALADO)
AVISO
Este sistema tem uma função unicamente auxiliar. O condutor tem sempre de olhar para os
espelhos retrovisores e para oespaço atrás do veículo antes e
durante a manobra de marcha-
atrás, visto que a câmara tem um
ponto morto de visualização.
Mantenha a lente da câmara sempre limpa. Se a lente ficar
coberta por matérias estranhas, acâmara poderá não funcionar
normalmente.
ODM042238
ODM042239
ODMEDR2218R
■Tipo A
■Tipo B

4125
Sistemas e equipamentos do veículo

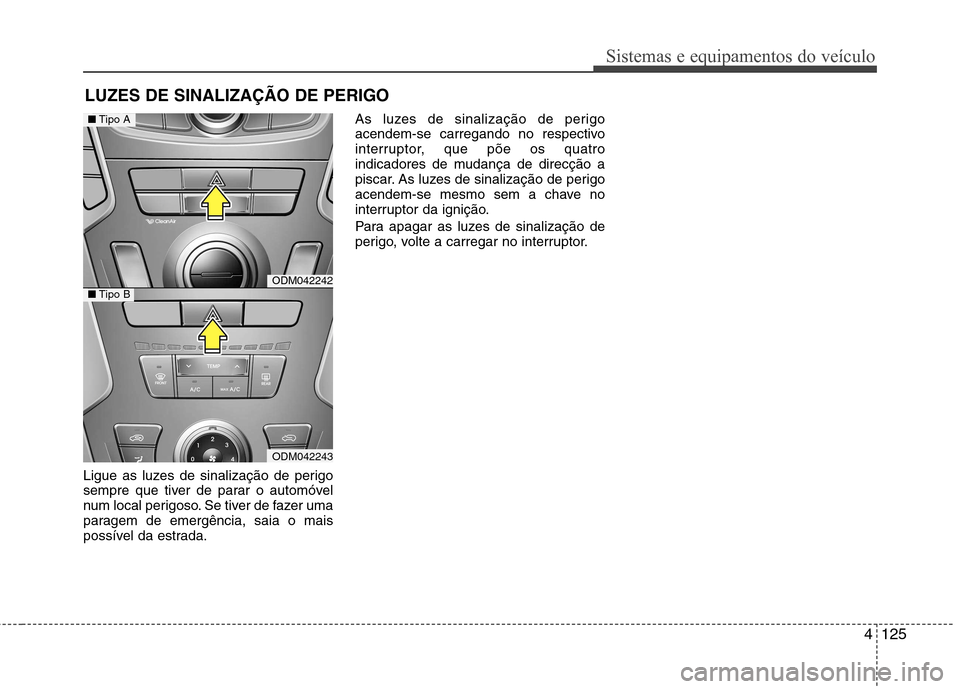

Ligue as luzes de sinalização de perigo
sempre que tiver de parar o automóvel
num local perigoso. Se tiver de fazer uma
paragem de emergência, saia o mais
possível da estrada.As luzes de sinalização de perigo
acendem-se carregando no respectivo
interruptor, que põe os quatro
indicadores de mudança de direcção a
piscar. As luzes de sinalização de perigo
acendem-se mesmo sem a chave no
interruptor da ignição.
Para apagar as luzes de sinalização de
perigo, volte a carregar no interruptor.
LUZES DE SINALIZAÇÃO DE PERIGO
ODM042242
ODM042243
■
Tipo A
■Tipo B
