2013 Hyundai Santa Fe Время

Техническое обслуживание
130
7
Меры предосторожности,
связанные с использованием
каталитического
нейтрализатора (при наличии)Ваш автомобиль оборудован
каталитическим нейтрализатором для
снижения токсичности выхлопа.
В связи с этим, необходимо принимать
следующие меры предосторожности:
• Используйте только
НЕЭТИЛИРОВАННЫЙ БЕНЗИН
(для автомобилей с бензиновым
двигателем).
• Прекращайте эксплуатацию автомобиля при наличии признаков
неисправности двигателя, таких как
пропуск зажигания, или при
заметном снижении характеристик
автомобиля.
• Запрещается эксплуатировать двигатель с нарушением
установленных режимов. Примерами
таких нарушений могут служить
движение по инерции с выключенным
зажиганием и спуск с крутого склона
на включенной передаче и с
выключенным зажиганием.
• Не оставляйте двигатель в течение продолжительного времени (более
пяти минут) в режиме холостого
хода.(Продолжение)
Также не снимайте радиатор
вокруг выхлопной системы, не
закрывайте нижнюю часть
автом обиля и не закрывайте
автом обиль, пытаясь бороться
с коррозией. В некоторых
условиях это может привести к
возгоранию.
ОСТОРОЖНО
- Возгорание
• Горячие выхлопные газы могут зажечь воспламеня-ющиеся
предметы, находящиеся под
днищем вашего а втомобиля.
Не паркуйте, оставляйте или
проезжайте около воспла-
меняющихся объектов, таких
как трава, растения, бумага,
листья и др.
• Выхлопная система и каталитическая система
сильно нагреваются во время
работы двигателя и остаются
горячими сразу после
выключения двигателя. Будьте
осторожны, избегайте ожогов,
которые могут возникнуть при
соприкосновении с этими
системами.
(Продолжение)

Действия в непредвиденных случаях
Сигнализация при остановке на дороге . . . . . . 6-2• Аварийная световая сигнализация . . . . . . . . . . . . . 6-2
В случае непредвиденного случая во время движения . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-3• Если двигатель заглох на перекрестке или переезде . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-3
• Если на ходу спустила шина . . . . . . . . . . . . . . . . . . . 6-3
• Если двигатель заглохнет на ходу . . . . . . . . . . . . . . 6-3
Если не удается запустить двигатель . . . . . . . . . 6-4 • Если двигатель не запускается или вращается медленно . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-4
• Если двигатель вращается нормально, но не запускается. . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-4
Запуск двигателя от внешнего источника электроэнергии . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-5• Запуск двигателя от внешнего источника . . . . . . . 6-5
• Запуск двигателя буксировкой . . . . . . . . . . . . . . . . . 6-7
В случае перегрева двигателя . . . . . . . . . . . . . . . 6-8
Система контроля давления в шинах (СКДШ) . . 6-9 • Индикаторное устройство низкого давления в шине . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-11
• Индикатор неисправности системы TPMS . . . . . 6-13
• Замена шины с использованием СКДШ . . . . . . . 6-13 Если спущена шин . . . . . . . . . . . . . . . . . . . . . . . . 6-15
• Домкрат и инструменты . . . . . . . . . . . . . . . . . . . . . 6-15
• Извлечение и хранение запасной шины . . . . . . . . 6-16
• Замена шин . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-17
• Момент затяжки колесных гаек . . . . . . . . . . . . . . . 6-21
Спущенная шина (с системой Tire Mobility Kit) . . 6-24
• Введение . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-25
• Компоненты системы TireMobilityKit . . . . . . . . . . 6-26
• Использование системы Tire Mobility Kit . . . . . . 6-27
• Распределение герметизирующей жидкости . . . . 6-28
• Проверка давления в шине . . . . . . . . . . . . . . . . . . . 6-29
• Комментарии по безопасному использованию комплекта Tire Mobility Kit. . . . . . . . . . . . . . . . . . 6-30
• Технические данные . . . . . . . . . . . . . . . . . . . . . . . . . 6-31
Буксировка. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-32 • Служба буксировки . . . . . . . . . . . . . . . . . . . . . . . . . . 6-32
• Снимаемый буксирный крюк. . . . . . . . . . . . . . . . . 6-33
• Аварийная буксировка . . . . . . . . . . . . . . . . . . . . . . . 6-34
Устройства для экстренных ситуаций . . . . . . . 6-37 • Огнетушитель . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-37
• Аптечка . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-37
• Знак аварийной остановки . . . . . . . . . . . . . . . . . . . 6-37
• Манометр . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-37
6

Действия в непредвиденных случаях
2
6

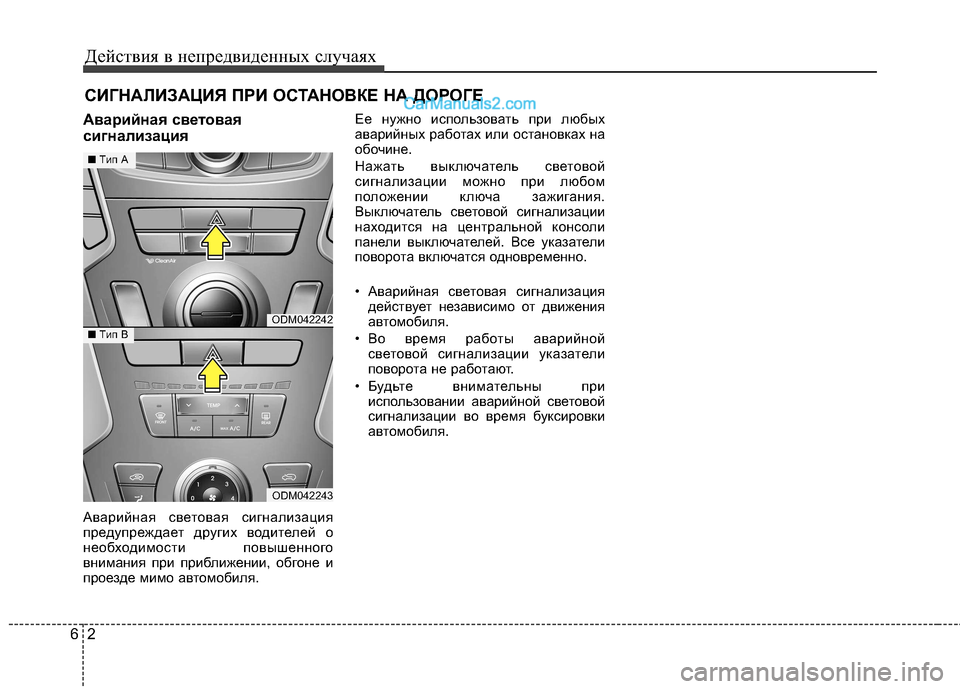

СИГНАЛИЗАЦИЯ ПРИ ОСТАНОВКЕ НА ДОРОГЕ
Аварийная световая
сигнализация
Аварийная световая сигнализация
предупреждает других водителей о
необходимости повышенного
внимания при приближении, обгоне и
проезде мимо автомобиля. Ее нужно использовать при любых
аварийных работах или остановках на
обочине.
Нажать выключатель световой
сигнализации можно при любом
положении ключа зажигания.
Выключатель световой сигнализации
находится на центральной консоли
панели выключателей. Все указатели
поворота включатся одновременно.
• Аварийная световая сигнализация
действует независимо от движения
автомобиля.
• Во время работы аварийной световой сигнализации указатели
поворота не работают.
• Будьте внимательны при использовании аварийной световой
сигнализации во время буксировки
автомобиля.
ODM042242
ODM042243
■Tип А
■Tип В

63
Действия в непредвиденных случаях

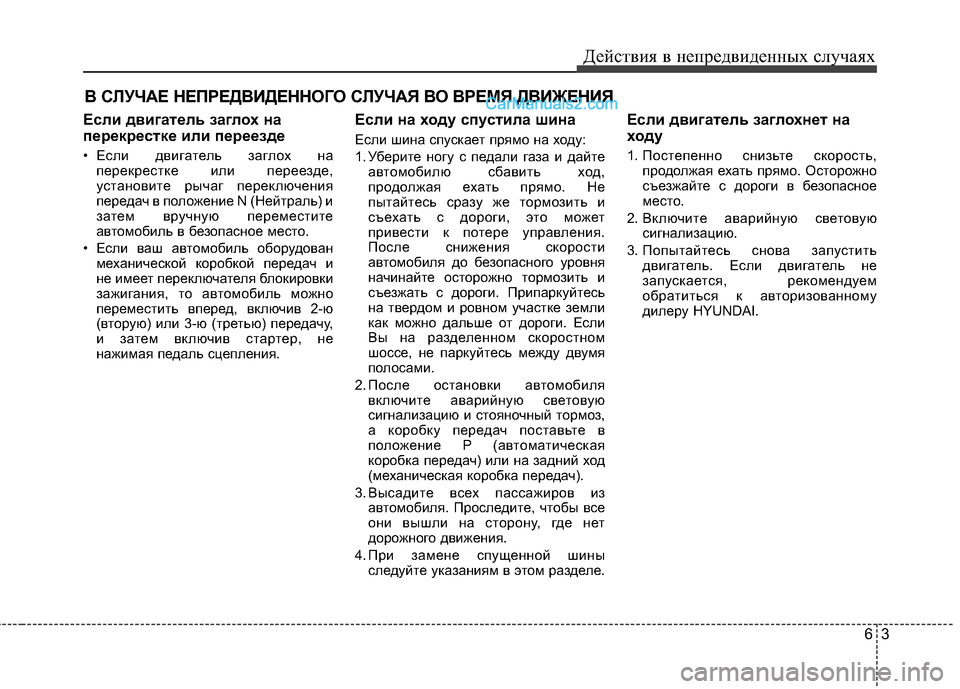

В СЛУЧАЕ НЕПРЕДВИДЕННОГО СЛУЧАЯ ВО ВРЕМЯ ДВИЖЕНИЯ
Если двигатель заглох на
перекрестке или переезде
• Если двигатель заглох на перекрестке или переезде,
установите рычаг переключения
передач в положение N (Нейтраль) и
затем вручную переместите
автомобиль в безопасное место.
• Если ваш автомобиль оборудован механической коробкой передач и
не имеет переключателя блокировки
зажигания, то автомобиль можно
переместить вперед, включив 2-ю
(вторую) или 3-ю (третью) передачу,
и затем включив стартер, не
нажимая педаль сцепления. Если на ходу спустила шина
Если шина спускает прямо на ходу:
1. Уберите ногу с педали газа и дайте
автомобилю сбавить ход,
продолжая ехать прямо. Не
пытайтесь сразу же тормозить и
съехать с дороги, это может
привести к потере управления.
После снижения скорости
автомобиля до безопасного уровня
начинайте осторожно тормозить и
съезжать с дороги. Припаркуйтесь
на твердом и ровном участке земли
как можно дальше от дороги. Если
Вы на разделенном скоростном
шоссе, не паркуйтесь между двумя
полосами.
2. После остановки автомобиля включите аварийную световую
сигнализацию и стояночный тормоз,
а коробку передач поставьте в
положение P (автоматическая
коробка передач) или на задний ход
(механическая коробка передач).
3. Высадите всех пассажиров из автомобиля. Проследите, чтобы все
они вышли на сторону, где нет
дорожного движения.
4. При замене спущенной шины следуйте указаниям в этом разделе. Если двигатель заглохнет на
ходу
1. Постепенно снизьте скорость,
продолжая ехать прямо. Осторожно
съезжайте с дороги в безопасное
место.
2. Включите аварийную световую сигнализацию.
3. Попытайтесь снова запустить двигатель. Если двигатель не
запускается, рекомендуем
обратиться к авторизованному
дилеру HYUNDAI.

Действия в непредвиденных случаях
12
6

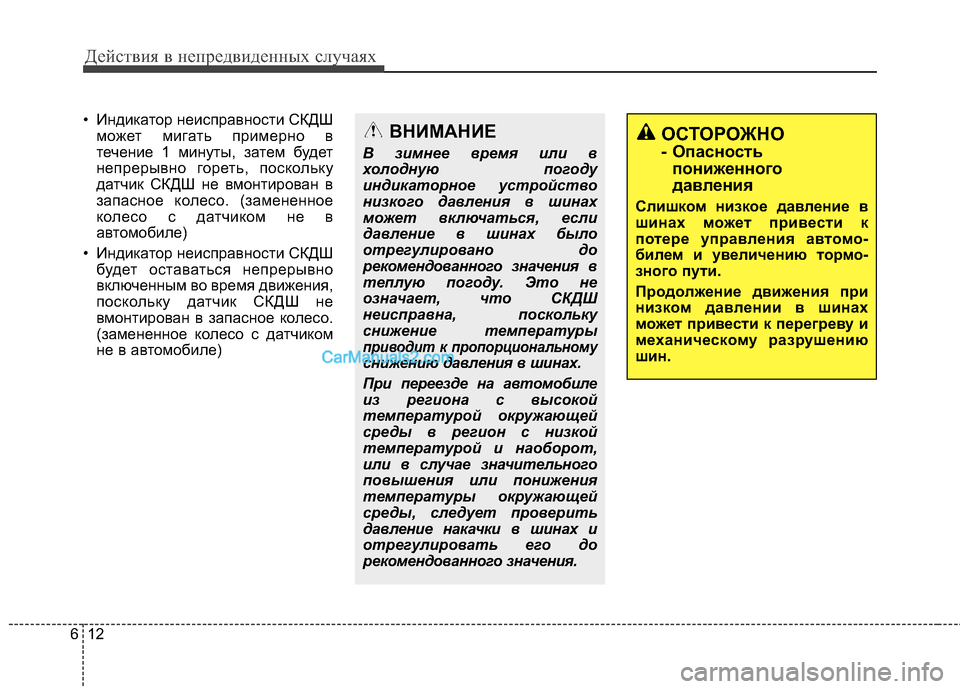

• Индикатор неисправности СКДШ
может мигать примерно в
течение 1 минуты, затем будет
непрерывно гореть, поскольку
датчик СКДШ не вмонтирован в
запасное колесо. (замененное
колесо с датчиком не в
автомобиле)
• Индикатор неисправности СКДШ будет оставаться непрерывно
включенным во время движения,
поскольку датчик СКДШ не
вмонтирован в запасное колесо.
(замененное колесо с датчиком
не в автомобиле)ВНИМАНИЕ
В зимнее время или в
холодную погоду
индикаторное устройство
низкого давления в шинах
может включаться, если
давление в шинах было
отрегулировано до
рекомендованного значения в
теплую погоду. Это не
означает, что СКДШ
неисправна, поскольку
снижение температуры
приводит к пропорциональному
снижению давления в шинах.
При переезде на автомобиле
из региона с высокой
температурой окружающей
среды в регион с низкой
температурой и наоборот,
или в случае значительного
повышения или понижения
температуры окружающей
среды, следует проверить
давление накачки в шинах и
отрегулировать его до
рекомендованного значения.
ОСТОРОЖНО
- Опасность пониженного
давления
Слишком низкое давление в
шинах м ожет привести к
потере управления ав томо-
билем и увеличению тормо-
зного пути.
Продолжение движения при
низком давлении в шинах
может привести к перегреву и
механическому разрушению
шин.

613
Действия в непредвиденных случаях

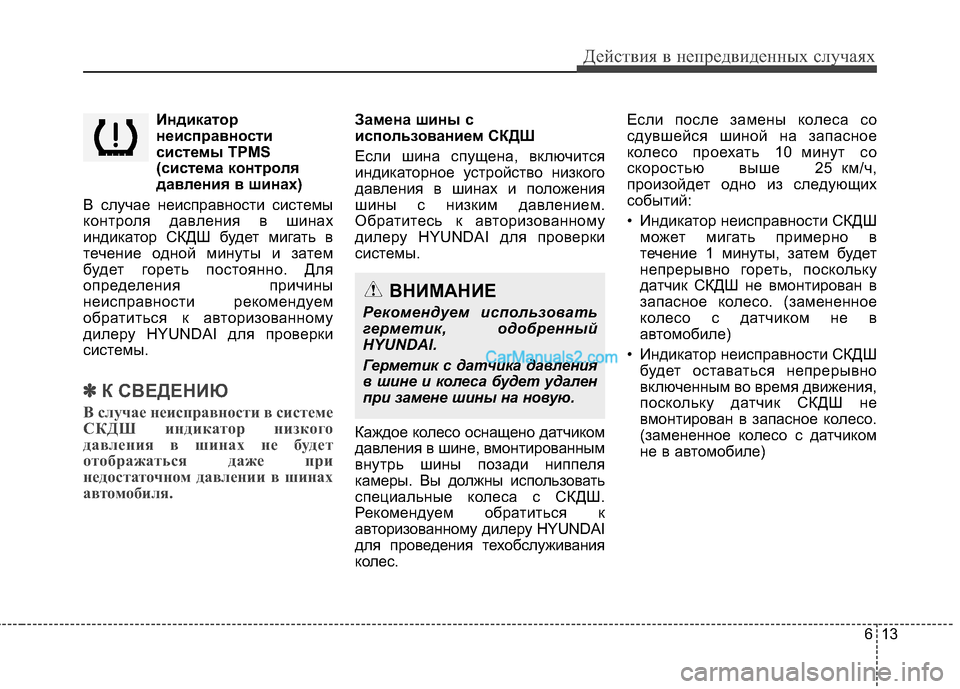

Индикаторнеисправности
системы TPMS
(система контроля
давления в шинах)
В случае неисправности системы
контроля давления в шинах
индикатор СКДШ будет мигать в
течение одной минуты и затем
будет гореть постоянно. Для
определения причины
неисправности рекомендуем
обратиться к авторизованному
дилеру HYUNDAI для проверки
системы.
✽✽ К СВЕДЕНИЮ
В случае неисправности в системе
СКДШ индикатор низкого
давления в шинах не будет
отображаться даже при
недостаточном давлении в шинах
автомобиля.
Замена шины с
использованием СКДШ
Если шина спущена, включится
индикаторное устройство низкого
давления в шинах и положения
шины с низким давлением.
Обратитесь к авторизованному
дилеру HYUNDAI для проверки
системы.
Каждое колесо оснащено датчиком
давления в шине, вмонтированным
внутрь шины позади ниппеля
камеры. Вы должны использовать
специальные колеса с СКДШ.
Рекомендуем обратиться к
авторизованному дилеру HYUNDAI
для проведения техобслуживания
колес. Если после замены колеса со
сдувшейся шиной на запасное
колесо проехать 10 минут со
скоростью выше 25 км/ч,
произойдет одно из следующих
событий:
• Индикатор неисправности СКДШ
может мигать примерно в
течение 1 минуты, затем будет
непрерывно гореть, поскольку
датчик СКДШ не вмонтирован в
запасное колесо. (замененное
колесо с датчиком не в
автомобиле)
• Индикатор неисправности СКДШ будет оставаться непрерывно
включенным во время движения,
поскольку датчик СКДШ не
вмонтирован в запасное колесо.
(замененное колесо с датчиком
не в автомобиле)
ВНИМАНИЕ
Рекомендуем использовать
герметик, одобренный
HYUNDAI.
Герметик с датчика давления
в шине и колеса будет удален
при замене шины на новую.

Действия в непредвиденных случаях
18
6
4. Достаньте из автомобиля
колесный ключ, домкрат,
рукоятку домкрата и запасное
колесо.
5. Заблокируйте спереди и сзади колесо, диагонально противо-
положное месту установки
домкрата. 6. Ослабьте каждую колесную
гайку одним оборотом против
часовой стрелки, но не
откручивайте их до конца до
отрыва колеса от земли.
ОСТОРОЖНО
- Замена шины
• Для предотвращения движения автомобиля во
время замены колеса всегда
включайте ручной тормоз
полностью и блокируйте
колесо, диагонально
противоположное заме
-
няемому.
• Рекоменд уется подпирать
колеса автомобиля
тормозными колодками и не
оставлять в нем никого при
подъеме автомобиля
домкратом.
1VQA4023ODM062008

621
Действия в непредвиденных случаях

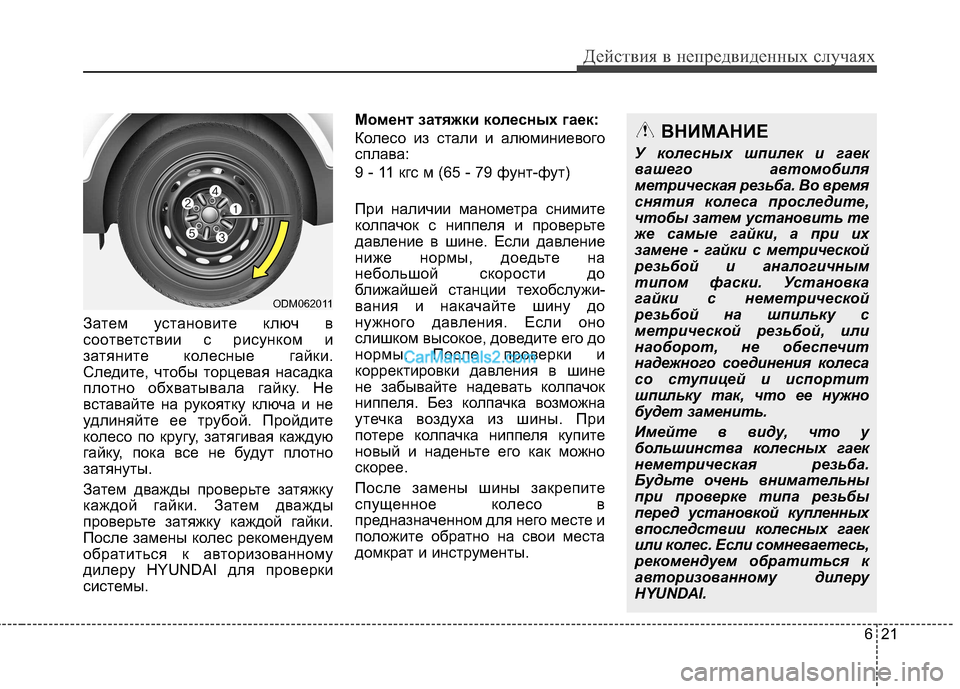

Затем установите ключ в
соответствии с рисунком и
затяните колесные гайки.
Следите, чтобы торцевая насадка
плотно обхватывала гайку. Не
вставайте на рукоятку ключа и не
удлиняйте ее трубой. Пройдите
колесо по кругу, затягивая каждую
гайку, пока все не будут плотно
затянуты.
Затем дважды проверьте затяжку
каждой гайки. Затем дважды
проверьте затяжку каждой гайки.
После замены колес рекомендуем
обратиться к авторизованному
дилеру HYUNDAI для проверки
системы.Момент затяжки колесных гаек:
Колесо из стали и алюминиевого
сплава:
9 - 11 кгс м (65 - 79 фунт-фут)
При наличии манометра снимите
колпачок с ниппеля и проверьте
давление в шине. Если давление
ниже нормы, доедьте на
небольшой скорости до
ближайшей станции техобслужи-
вания и накачайте шину до
нужного давления. Если оно
слишком высокое, доведите его до
нормы. После проверки и
корректировки давления в шине
не забывайте надевать колпачок
ниппеля. Без колпачка возможна
утечка воздуха из шины. При
потере колпачка ниппеля купите
новый и наденьте его как можно
скорее.
После замены шины закрепите
спущенное колесо в
предназначенном для него месте и
положите обратно на свои места
домкрат и инструменты.
ВНИМАНИЕ
У колесных шпилек и гаек
вашего автомобиля
метрическая резьба. Во время
снятия колеса проследите,
чтобы затем установить те
же самые гайки, а при их
замене - гайки с метрической
резьбой и аналогичным
типом фаски. Установка
гайки с неметрической
резьбой на шпильку с
метрической резьбой, или
наоборот, не обеспечит
надежного соединения колеса
со ступицей и испортит
шпильку так, что ее нужно
будет заменить.
Имейте в виду, что у
большинства колесных гаек
неметрическая резьба.
Будьте очень внимательны
при проверке типа резьбы
перед установкой купленных
впоследствии колесных гаек
или колес. Если сомневаетесь,
рекомендуем обратиться к
авторизованному дилеру
HYUNDAI.
ODM062011
