2013 Hyundai Santa Fe Время

Характеристики автомобиля
48
4

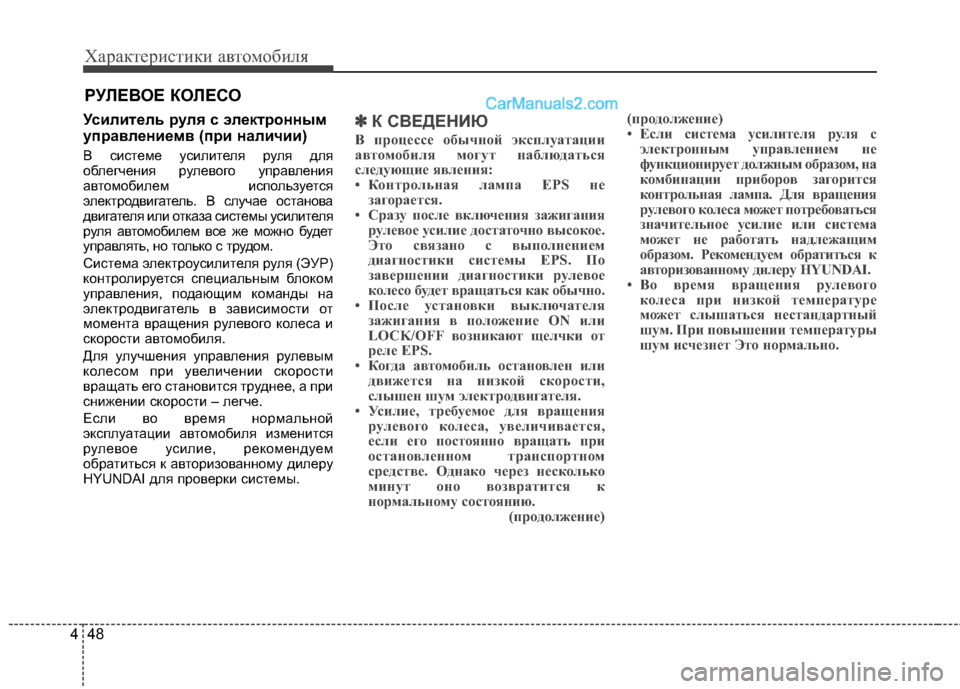

Усилитель руля с электронным
управлениемв (при наличии)
В системе усилителя руля для
облегчения рулевого управления
автомобилем используется
электродвигатель. В случае останова
двигателя или отказа системы усилителя
руля автомобилем все же можно будет
управлять, но только с трудом.
Система электроусилителя руля (ЭУР)
контролируется специальным блоком
управления, подающим команды на
электродвигатель в зависимости от
момента вращения рулевого колеса и
скорости автомобиля.
Для улучшения управления рулевым
колесом при увеличении скорости
вращать его становится труднее, а при
снижении скорости – легче.
Если во время нормальной
эксплуатации автомобиля изменится
рулевое усилие, рекомендуем
обратиться к авторизованному дилеру
HYUNDAI для проверки системы.✽✽
К СВЕДЕНИЮ
В процессе обычной эксплуатации
автомобиля могут наблюдаться
следующие явления:
• Контрольная лампа EPS не загорается.
• Сразу после включения зажигания
рулевое усилие достаточно высокое.
Это связано с выполнением
диагностики системы EPS. По
завершении диагностики рулевое
колесо будет вращаться как обычно.
• После установки выключателя
зажигания в положение ON или
LOCK/OFF возникают щелчки от
реле EPS.
• Когда автомобиль остановлен или
движется на низкой скорости,
слышен шум электродвигателя.
• Усилие, требуемое для вращения рулевого колеса, увеличивается,
если его постоянно вращать при
остановленном транспортном
средстве. Однако через несколько
минут оно возвратится к
нормальному состоянию. (продолжение)(продолжение)
• Если система усилителя руля с
электронным управлением не
функционирует должным образом, на
комбинации приборов загорится
контрольная лампа. Для вращения
рулевого колеса может потребоваться
значительное усилие или система
может не работать надлежащим
образом. Рекомендуем обратиться к
авторизованному дилеру HYUNDAI.
• Во время вращения рулевого колеса при низкой температуре
может слышаться нестандартный
шум. При повышении температуры
шум исчезнет Это нормально.
РУЛЕВОЕ КОЛЕСО

449
Характеристики автомобиля

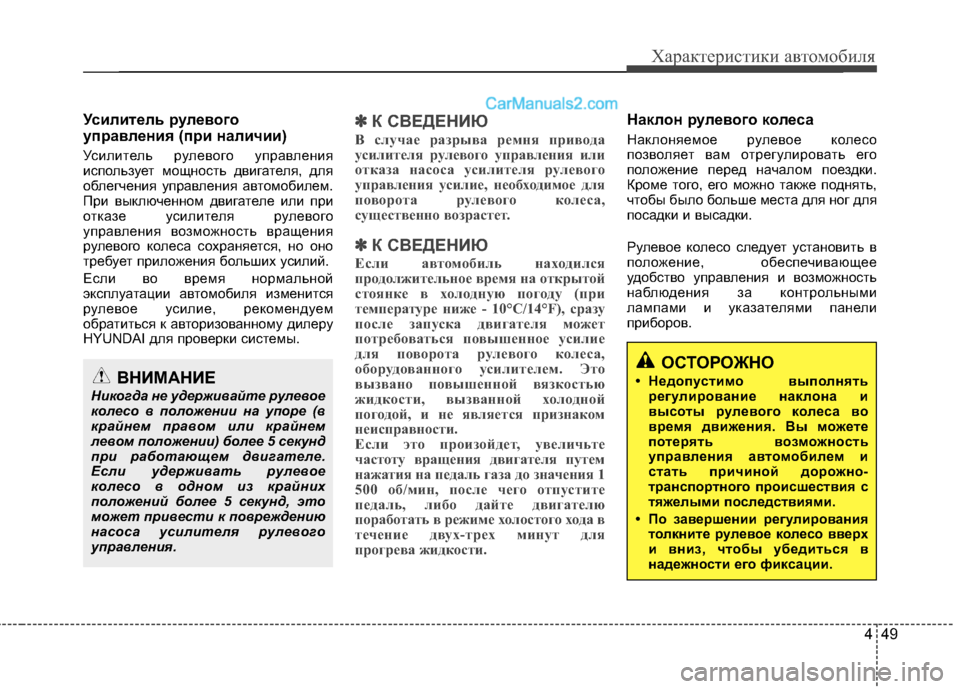

Усилитель рулевого
управления (при наличии)
Усилитель рулевого управления
использует мощность двигателя, для
облегчения управления автомобилем.
При выключенном двигателе или при
отказе усилителя рулевого
управления возможность вращения
рулевого колеса сохраняется, но оно
требует приложения больших усилий.
Если во время нормальной
эксплуатации автомобиля изменится
рулевое усилие, рекомендуем
обратиться к авторизованному дилеру
HYUNDAI для проверки системы.✽✽К СВЕДЕНИЮ
В случае разрыва ремня привода
усилителя рулевого управления или
отказа насоса усилителя рулевого
управления усилие, необходимое для
поворота рулевого колеса,
существенно возрастет.
✽
✽ К СВЕДЕНИЮ
Если автомобиль находился
продолжительное время на открытой
стоянке в холодную погоду (при
температуре ниже - 10°С/14°F), сразу
после запуска двигателя может
потребоваться повышенное усилие
для поворота рулевого колеса,
оборудованного усилителем. Это
вызвано повышенной вязкостью
жидкости, вызванной холодной
погодой, и не является признаком
неисправности.
Если это произойдет, увеличьте
частоту вращения двигателя путем
нажатия на педаль газа до значения 1
500 об/мин, после чего отпустите
педаль, либо дайте двигателю
поработать в режиме холостого хода в
течение двух-трех минут для
прогрева жидкости.
Наклон рулевого колеса
Наклоняемое рулевое колесо
позволяет вам отрегулировать его
положение перед началом поездки.
Кроме того, его можно также поднять,
чтобы было больше места для ног для
посадки и высадки.
Рулевое колесо следует установить в
положение, обеспечивающее
удобство управления и возможность
наблюдения за контрольными
лампами и указателями панели
приборов.
ВНИМАНИЕ
Никогда не удерживайте рулевое
колесо в положении на упоре (в
крайнем правом или крайнем
левом положении) более 5 секунд
при работающем двигателе.
Если удерживать рулевое
колесо в одном из крайних
положений более 5 секунд, это
может привести к повреждению
насоса усилителя рулевого
управления.ОСТОРОЖНО
• Недопустимо выполнять регулирование наклона и
высоты рулевого колеса во
время движения. Вы можете
потерять возможность
управления а втомобилем и
стать причиной дорожно-
транспортного происшествия с
тяжелыми последствиями.
• По завершении регулирования толкните рулевое колесо вверх
и вниз, чтобы убедиться в
надежности его фиксации.

Характеристики автомобиля
50
4

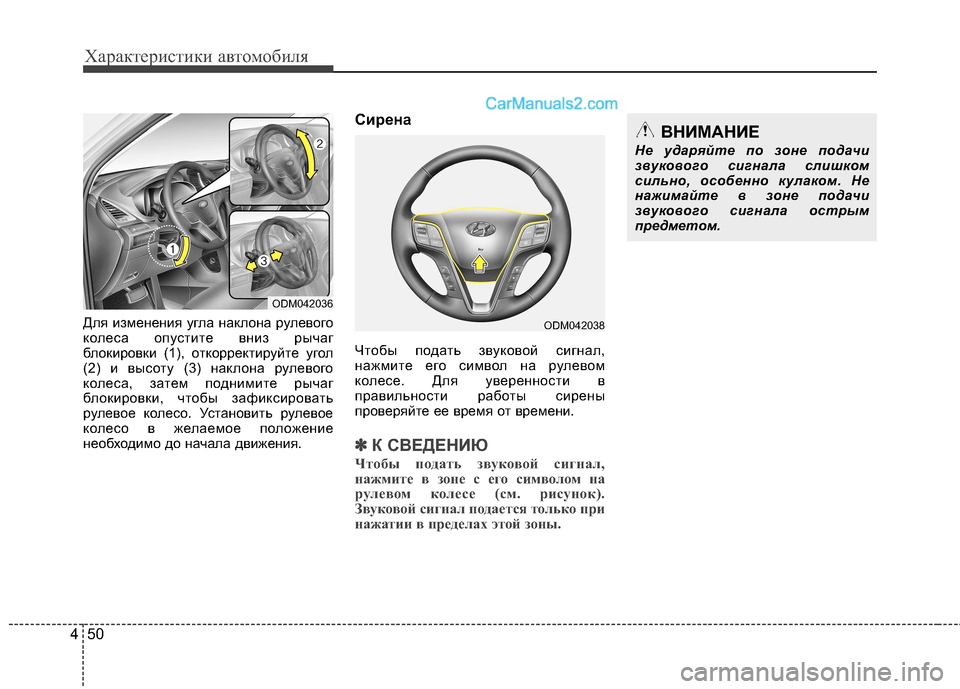

Для изменения угла наклона рулевого
колеса опустите вниз рычаг
блокировки (1), откорректируйте угол
(2) и высоту (3) наклона рулевого
колеса, затем поднимите рычаг
блокировки, чтобы зафиксировать
рулевое колесо. Установить рулевое
колесо в желаемое положение
необходимо до начала движения. Сирена
Чтобы подать звуковой сигнал,
нажмите его символ на рулевом
колесе. Для уверенности в
правильности работы сирены
проверяйте ее время от времени.
✽✽
К СВЕДЕНИЮ
Чтобы подать звуковой сигнал,
нажмите в зоне с его символом на
рулевом колесе (см. рисунок).
Звуковой сигнал подается только при
нажатии в пределах этой зоны.
ODM042036
ODM042038
ВНИМАНИЕ
Не ударяйте по зоне подачи
звукового сигнала слишком
сильно, особенно кулаком. Не
нажимайте в зоне подачи
звукового сигнала острым
предметом.

453
Характеристики автомобиля

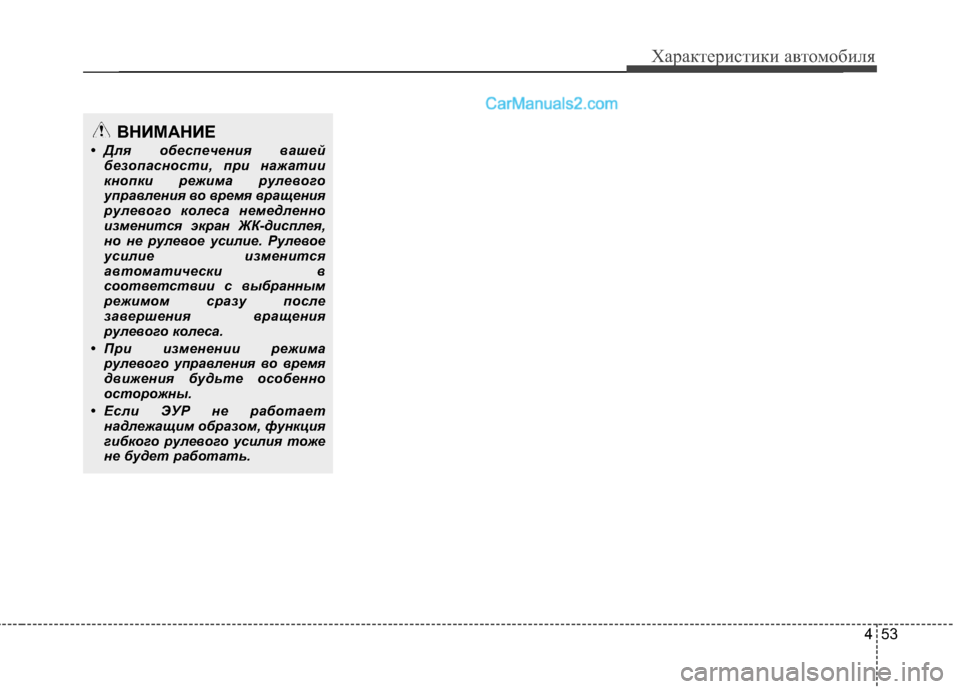

ВНИМАНИЕ
• Для обеспечения вашей безопасности, при нажатии
кнопки режима рулевого
управления во время вращения
рулевого колеса немедленно
изменится экран ЖК-дисплея,
но не рулевое усилие. Рулевое
усилие изменится
автоматически в
соответствии с выбранным
режимом сразу после
завершения вращения
рулевого колеса.
• При изменении режима рулевого управления во время
движения будьте особенно
осторожны.
• Если ЭУР не работает надлежащим образом, функция
гибкого рулевого усилия тоже
не будет работать.

Характеристики автомобиля
54
4

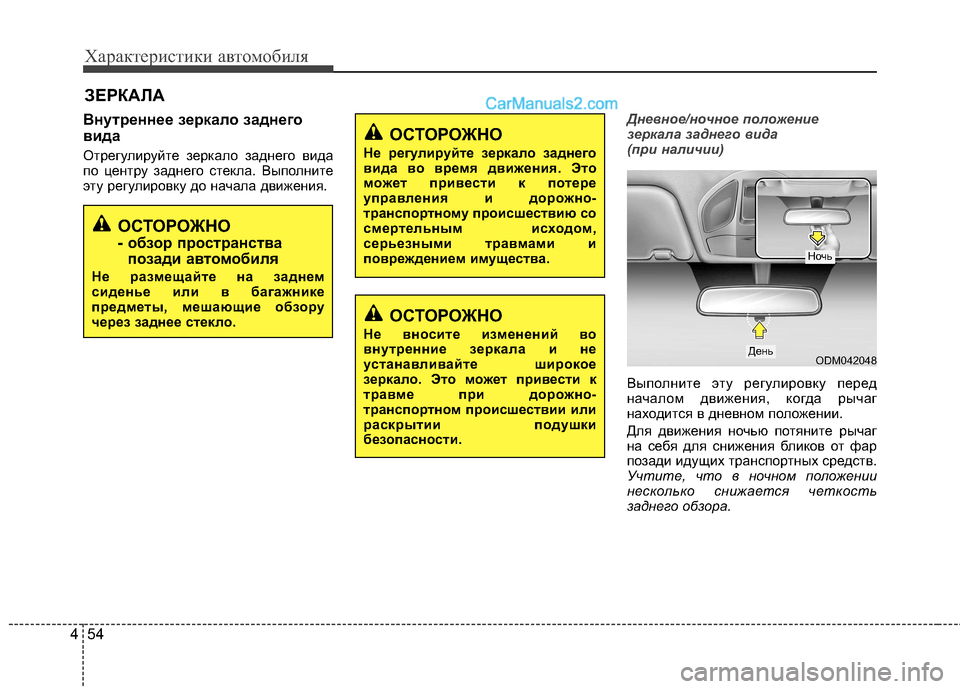

Внутреннее зеркало заднего
вида
Отрегулируйте зеркало заднего вида
по центру заднего стекла. Выполните
эту регулировку до начала движения.Дневное/ночное положение
зеркала заднего вида
(при наличии)
Выполните эту регулировку перед
началом движения, когда рычаг
находится в дневном положении.
Для движения ночью потяните рычаг
на себя для снижения бликов от фар
позади идущих транспортных средств.
Учтите, что в ночном положении
несколько снижается четкость
заднего обзора.
ЗЕРКАЛА
ОСТОРОЖНО
- обзор пространства
позади ав томобиля
Не размещайте на заднем
сиденье или в багажнике
предметы, мешающие обзору
через заднее стекло.
ОСТОРОЖНО
Не регулируйте зеркало заднего
вида во время движения. Это
может привести к потере
управления и дорожно-
транспортному происшествию со
смертельным исходом,
серьезными травмами и
повреждением имущества.
ОСТОРОЖНО
Не вносите изменений во
внутренние зеркала и не
устанавливайте широкое
зеркало. Это может привести к
травме при дорожно-
транспортном происшествии или
раскрытии подушки
безопасности.
ODM042048День
Ночь

455
Характеристики автомобиля

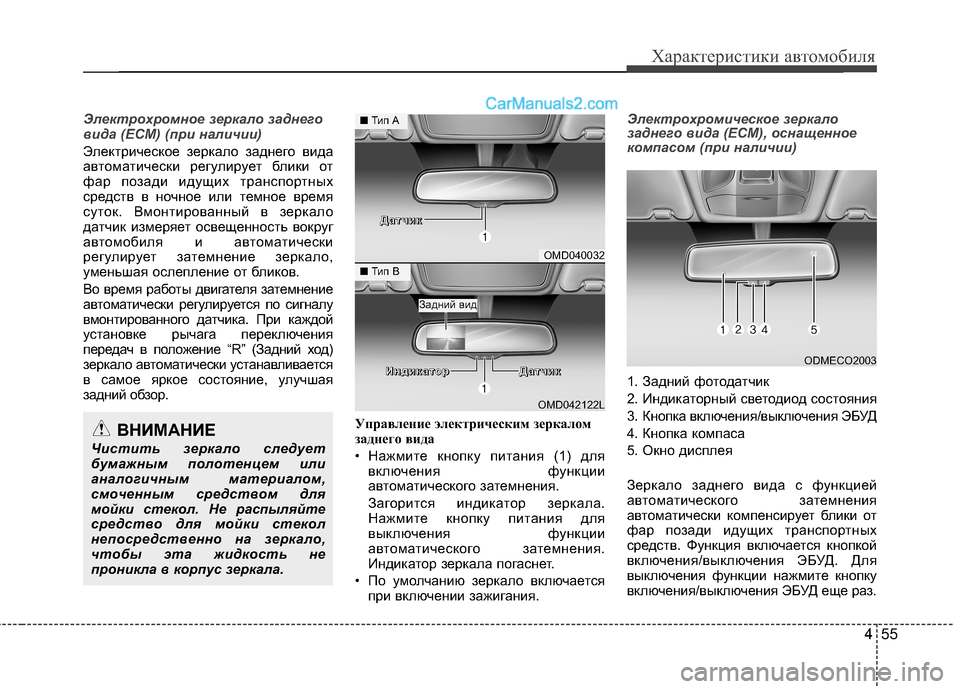

Электрохромное зеркало заднего
вида (ECM) (при наличии)
Электрическое зеркало заднего вида
автоматически регулирует блики от
фар позади идущих транспортных
средств в ночное или темное время
суток. Вмонтированный в зеркало
датчик измеряет освещенность вокруг
автомобиля и автоматически
регулирует затемнение зеркало,
уменьшая ослепление от бликов.
Во время работы двигателя затемнение
автоматически регулируется по сигналу
вмонтированного датчика. При каждой
установке рычага переключения
передач в положение “R” (Задний ход)
зеркало автоматически устанавливается
в самое яркое состояние, улучшая
задний обзор.Управление электрическим зеркалом
заднего вида
• Нажмите кнопку питания (1) длявключения функции
автоматического затемнения.
Загорится индикатор зеркала.
Нажмите кнопку питания для
выключения функции
автоматического затемнения.
Индикатор зеркала погаснет.
• По умолчанию зеркало включается при включении зажигания.
Электрохромическое зеркало
заднего вида (ECM), оснащенное
компасом (при наличии)
1. Задний фотодатчик
2. Индикаторный светодиод состояния
3. Кнопка включения/выключения ЭБУД
4. Кнопка компаса
5. Окно дисплея
Зеркало заднего вида с функцией
автоматического затемнения
автоматически компенсирует блики от
фар позади идущих транспортных
средств. Функция включается кнопкой
включения/выключения ЭБУД. Для
выключения функции нажмите кнопку
включения/выключения ЭБУД еще раз.
ВНИМАНИЕ
Чистить зеркало следует
бумажным полотенцем или
аналогичным материалом,
смоченным средством для
мойки стекол. Не распыляйте
средство для мойки стекол
непосредственно на зеркало,
чтобы эта жидкость не
проникла в корпус зеркала.
OMD040032
OMD042122L
■ Тип A
■Тип B
Задний вид
И
ИИИннннддддииииккккааааттттооооppppДДДДааааттттччччиииикккк
ДДДДааааттттччччиииикккк
ODMECO2003

459
Характеристики автомобиля

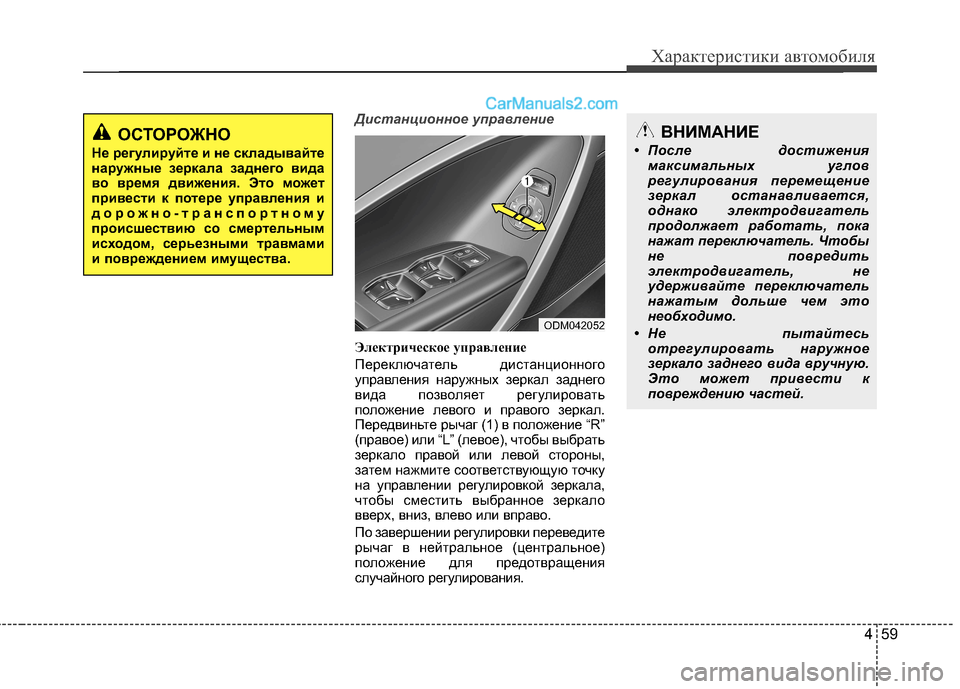

Дистанционное управление
Электрическое управление
Переключатель дистанционного
управления наружных зеркал заднего
вида позволяет регулировать
положение левого и правого зеркал.
Передвиньте рычаг (1) в положение “R”
(правое) или “L” (левое), чтобы выбрать
зеркало правой или левой стороны,
затем нажмите соответствующую точку
на управлении регулировкой зеркала,
чтобы сместить выбранное зеркало
вверх, вниз, влево или вправо.
По завершении регулировки переведите
рычаг в нейтральное (центральное)
положение для предотвращения
случайного регулирования.
ОСТОРОЖНО
Не регулируйте и не складывайте
наружные зеркала заднего вида
во время движения. Это может
привести к потере управления и
дорожно-транспортному
происшествию со смертельным
исходом, серьезными травмами
и повреждением имущества.
ODM042052
ВНИМАНИЕ
• После достижения максимальных углов
регулирования перемещение
зеркал останавливается,
однако электродвигатель
продолжает работать, пока
нажат переключатель. Чтобы
не повредить
электродвигатель, не
удерживайте переключатель
нажатым дольше чем это
необходимо.
• Не пытайтесь отрегулировать наружное
зеркало заднего вида вручную.
Это может привести к
повреждению частей.

469
Характеристики автомобиля

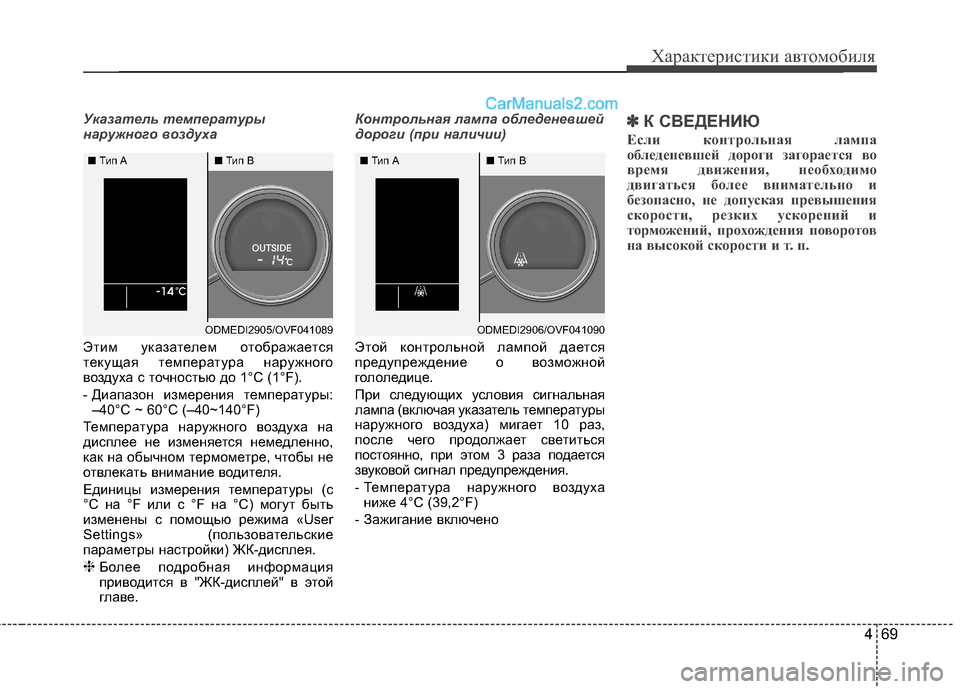

Указатель температуры
наружного воздуха
Этим указателем отображается
текущая температура наружного
воздуха с точностью до 1°C (1°F).
- Диапазон измерения температуры:–40°C ~ 60°C (–40~140°F)
Температура наружного воздуха на
дисплее не изменяется немедленно,
как на обычном термометре, чтобы не
отвлекать внимание водителя.
Единицы измерения температуры (с
°C на °F или с °F на °C) могут быть
изменены с помощью режима «User
Settings» (пользовательские
параметры настройки) ЖК-дисплея. ❈ Более подробная информация
приводится в "ЖК-дисплей" в этой
главе.
Контрольная лампа обледеневшей
дороги (при наличии)
Этой контрольной лампой дается
предупреждение о возможной
гололедице.
При следующих условия сигнальная
лампа (включая указатель температуры
наружного воздуха) мигает 10 раз,
после чего продолжает светиться
постоянно, при этом 3 раза подается
звуковой сигнал предупреждения.
- Температура наружного воздуха
ниже 4°C (39,2°F)
- Зажигание включено
✽✽ К СВЕДЕНИЮ
Если контрольная лампа
обледеневшей дороги загорается во
время движения, необходимо
двигаться более внимательно и
безопасно, не допуская превышения
скорости, резких ускорений и
торможений, прохождения поворотов
на высокой скорости и т. п.
ODMEDI2905/OVF041089
■
Тип A ■Тип BODMEDI2906/OVF041090
■
Тип A ■Тип B
