2013 Hyundai Santa Fe Время

361
Системы безопасности автомобиля

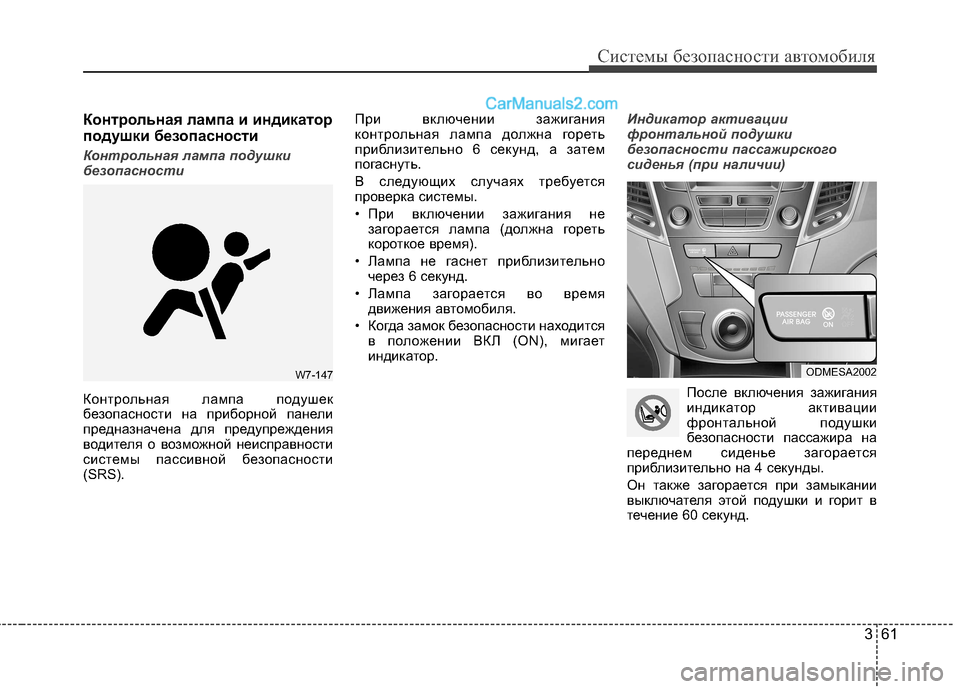

Контрольная лампа и индикатор
подушки безопасности
Контрольная лампа подушки
безопасности
Контрольная лампа подушек
безопасности на приборной панели
предназначена для предупреждения
водителя о возможной неисправности
системы пассивной безопасности
(SRS).При включении зажигания
контрольная лампа должна гореть
приблизительно 6 секунд, а затем
погаснуть.
В следующих случаях требуется
проверка системы.
• При включении зажигания не
загорается лампа (должна гореть
короткое время).
• Лампа не гаснет приблизительно через 6 секунд.
• Лампа загорается во время движения автомобиля.
• Когда замок безопасности находится в положении ВКЛ (ON), мигает
индикатор.
Индикатор активации
фронтальной подушки
безопасности пассажирского
сиденья (при наличии)
После включения зажигания
индикатор активации
фронтальной подушки
безопасности пассажира на
переднем сиденье загорается
приблизительно на 4 секунды.
Он также загорается при замыкании
выключателя этой подушки и горит в
течение 60 секунд.
W7-147ODMESA2002

363
Системы безопасности автомобиля

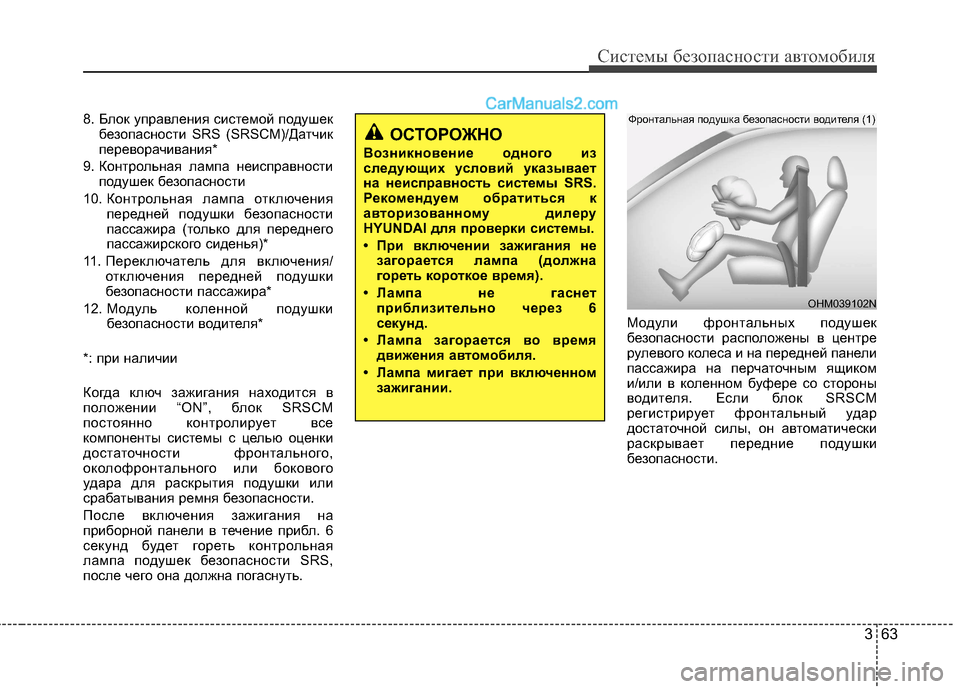

8. Блок управления системой подушекбезопасности SRS (SRSCM)/Датчик
переворачивания*
9. Контрольная лампа неисправности подушек безопасности
10. Контрольная лампа отключения
передней подушки безопасности
пассажира (только для переднего
пассажирского сиденья)*
11. Переключатель для включения/ отключения передней подушки
безопасности пассажира*
12. Модуль ко ленной подушки
безопасности водителя*
*: при наличии
Когда ключ зажигания находится в
положении “ON”, блок SRSCM
постоянно контролирует все
компоненты системы с целью оценки
достаточности фронтального,
околофронтального или бокового
удара для раскрытия подушки или
срабатывания ремня безопасности.
После включения зажигания на
приборной панели в течение прибл. 6
секунд будет гореть контрольная
лампа подушек безопасности SRS,
после чего она должна погаснуть. Модули фронтальных подушек
безопасности расположены в центре
рулевого колеса и на передней панели
пассажира на перчаточным ящиком
и/или в коленном буфере со стороны
водителя. Если блок SRSCM
регистрирует фронтальный удар
достаточной силы, он автоматически
раскрывает передние подушки
безопасности.
OHM039102N
Фронтальная подушка безопасности водителя (1)
ОСТОРОЖНО
Возникновение одного из
следующих условий указывает
на неисправность системы SRS.
Рекомендуем обратиться к
авторизованному дилеру
HYUNDAI для проверки системы.
• При включении зажигания не загорается лампа (должна
гореть короткое время).
• Лампа не гаснет приблизительно через 6
секунд.
• Лампа загорается во время движения а втомобиля.
• Лампа мигает при включенном зажигании.

365
Системы безопасности автомобиля
ОСТОРОЖНО

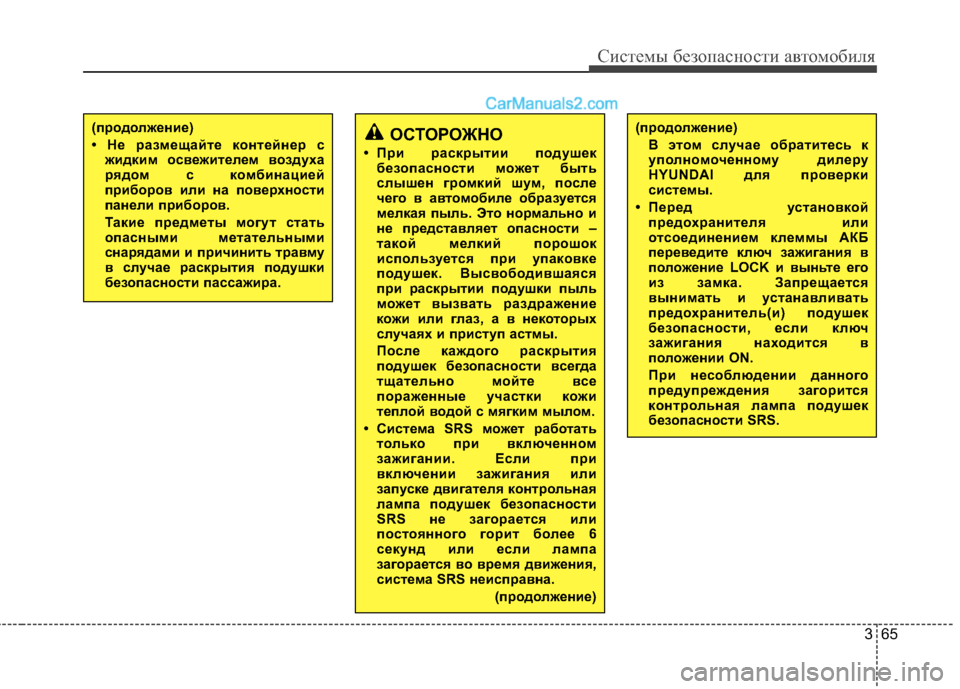

• При раскрытии подушек безопасности может быть
слышен громкий шум, после
чего в автом обиле образуется
мелкая пыль. Это нормально и
не представляет опасности –
такой мелкий порошок
использ уется при упаковке
подушек. Высвободившаяся
при раскрытии подушки пыль
может вызвать раздражение
кожи или глаз, а в некоторых
случаях и приступ астмы.
После каждого раскрытия
подушек безопасности всегда
тщательно мойте все
пораженные участки кожи
теплой водой с мягким мылом.
• Система SRS может работать
только при включенном
зажигании. Если при
включении зажигания или
запуске двигателя контрольная
лампа подушек безопасности
SRS не загорается или
постоянного горит более 6
секунд или если лампа
загорается во время движения,
система SRS неисправна.
(продолжение)(продолжение)В этом сл учае обратитесь к
уполномоченному дилеру
HYUNDAI для проверки
системы.
• Перед установкой предохранителя или
отсоединением клеммы АКБ
переведите ключ зажигания в
положение LOCK и выньте его
из замка. Запрещается
вынимать и устанавливать
предохранитель(и) подушек
безопасности, если ключ
зажигания находится в
положении ON.
При несоблюдении данного
предупреждения загорится
контрольная лампа подушек
безопасности SRS.(продолжение)
• Не размещайте контейнер сжидким освежителем воздуха
рядом с комбинацией
приборов или на поверхности
панели приборов.
Такие предметы могут стать
опасными метательными
снарядами и причинить травму
в случае раскрытия подушки
безопасности пассажира.

367
Системы безопасности автомобиля
ОСТОРОЖНО

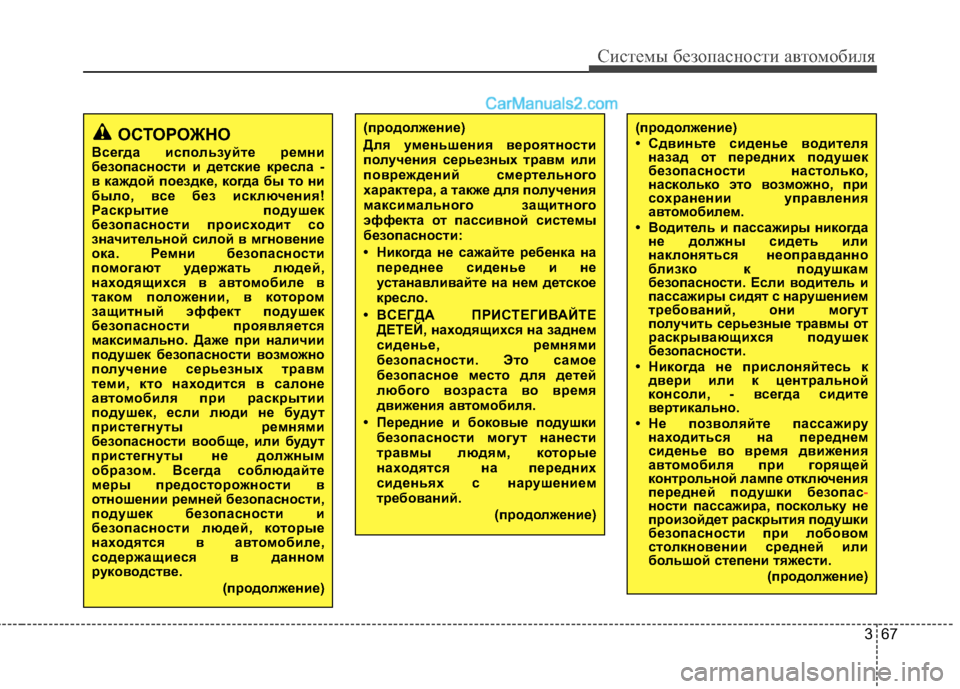

Всегда используйте ремни
безопасности и детские кресла -
в каждой поездке, когда бы то ни
было, все без исключения!
Раскрытие подушек
безопасности происходит со
значительной силой в мгновение
ока. Ремни безопасности
помогают удержать людей,
находящихся в а втомобиле в
таком положении, в котором
защитный эффект подушек
безопасности проявляется
максимально. Даже при наличии
подушек безопасности возможно
получение серьезных травм
теми, кто находится в салоне
автом обиля при раскрытии
подушек, если люди не будут
пристегнуты ремнями
безопасности вообще, или будут
пристегнуты не должным
образом. Всегда соблюдайте
меры предосторожности в
отношении ремней безопасности,
подушек безопасности и
безопасности людей, которые
находятся в автом обиле,
содержащиеся в данном
руководстве.
(продолжение)(продолжение)
• Сдвиньте сиденье водителяназад от передних подушек
безопасности настолько,
насколько это возможно, при
сохранении управления
автом обилем.
• Водитель и пассажиры никогда не должны сидеть или
наклоняться неоправданно
близко к подушкам
безопасности. Если водитель и
пассажиры сидят с нарушением
требований, они могут
получить серьезные травмы от
раскрывающихся подушек
безопасности.
• Никогда не прислоняйтесь к двери или к центральной
консоли, - всегда сидите
вертикально.
• Не позволяйте пассажиру находиться на переднем
сиденье во время движения
автом обиля при горящей
контрольной лампе отключения
передней подушки безопас
-ности пассажира, поскольку не
произойдет раскрытия подушки
безопасности при лобовом
столкновении средней или
большой степени тяжести.
(продолжение)
(продолжение)
Для уменьшения вероятности
получения серьезных травм или
повреждений смертельного
характера, а также для получения
максимального защитного
эффекта от пассивной системы
безопасности:
• Никогда не сажайте ребенка напереднее сиденье и не
устанавливайте на нем детское
кресло.
• ВСЕГДА ПРИСТЕГИВАЙТЕ ДЕТЕЙ, находящихся на заднем
сиденье, ремнями
безопасности. Это самое
безопасное место для детей
любого возраста во время
движения а втомобиля.
• Передние и боковые подушки безопасности могут нанести
травмы людям, которые
находятся на передних
сиденьях с нарушением
требований.
(продолжение)

Системы безопасности автомобиля
68
3
(продолжение)

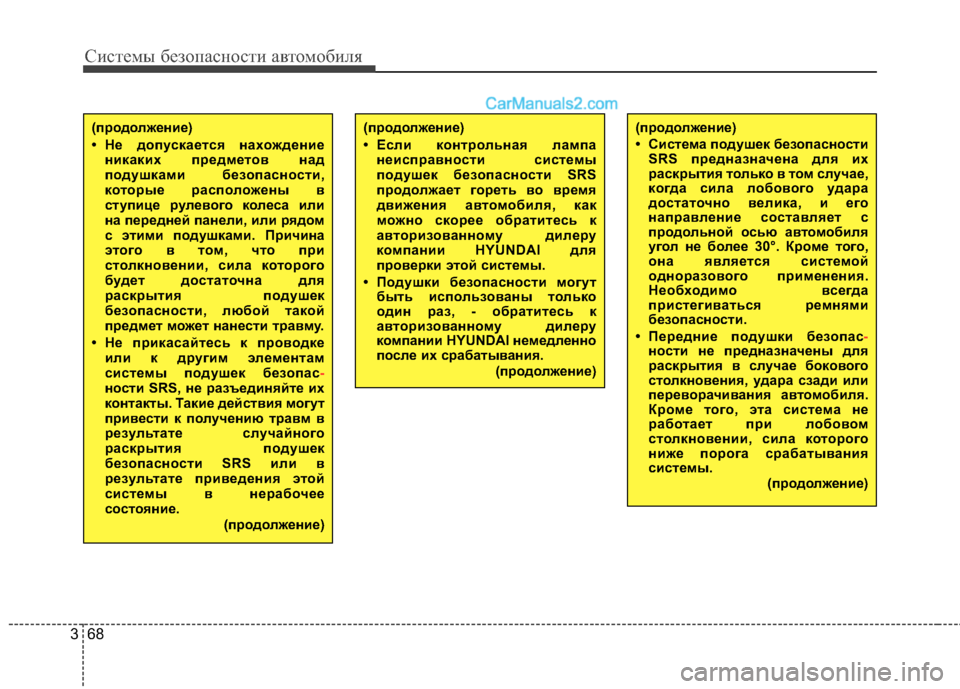

• Если контрольная лампа
неисправности системы
подушек безопасности SRS
продолжает гореть во время
движения а втомобиля, как
можно скорее обратитесь к
авторизованному дилеру
компании HYUNDAI для
проверки этой системы.
• Подушки безопасности могут быть использованы только
один раз, - обратитесь к
авторизованному дилеру
компании HYUNDAI немедленно
после их срабатывания.
(продолжение)(продолжение)
• Система подушек безопасностиSRS предназначена для их
раскрытия только в том случае,
когда сила лобового удара
достаточно велика, и его
направление составляет с
продольной осью а втомобиля
угол не более 30°. Кроме того,
она является системой
одноразового применения.
Необходимо всегда
пристегиваться ремнями
безопасности.
• Передние подушки безопас
-ности не предназначены для
раскрытия в случае бокового
столкновения, удара сзади или
переворачивания а втомобиля.
Кроме того, эта система не
работает при лобовом
столкновении, сила которого
ниже порога срабатывания
системы.
(продолжение)
(продолжение)
• Не допускается нахождениеникаких предметов над
подушками безопасности,
которые расположены в
ступице рулевого колеса или
на передней панели, или рядом
с этими подушками. Причина
этого в том, что при
столкновении, сила которого
будет достаточна для
раскрытия подушек
безопасности, любой такой
предмет может нанести травму.
• Не прикасайтесь к проводке или к другим элементам
системы подушек безопас
-ности SRS, не разъединяйте их
контакты. Такие действия могут
привести к получению травм в
результате случайного
раскрытия подушек
безопасности SRS или в
результате приведения этой
системы в нерабочее
состояние.
(продолжение)

369
Системы безопасности автомобиля
(продолжение)

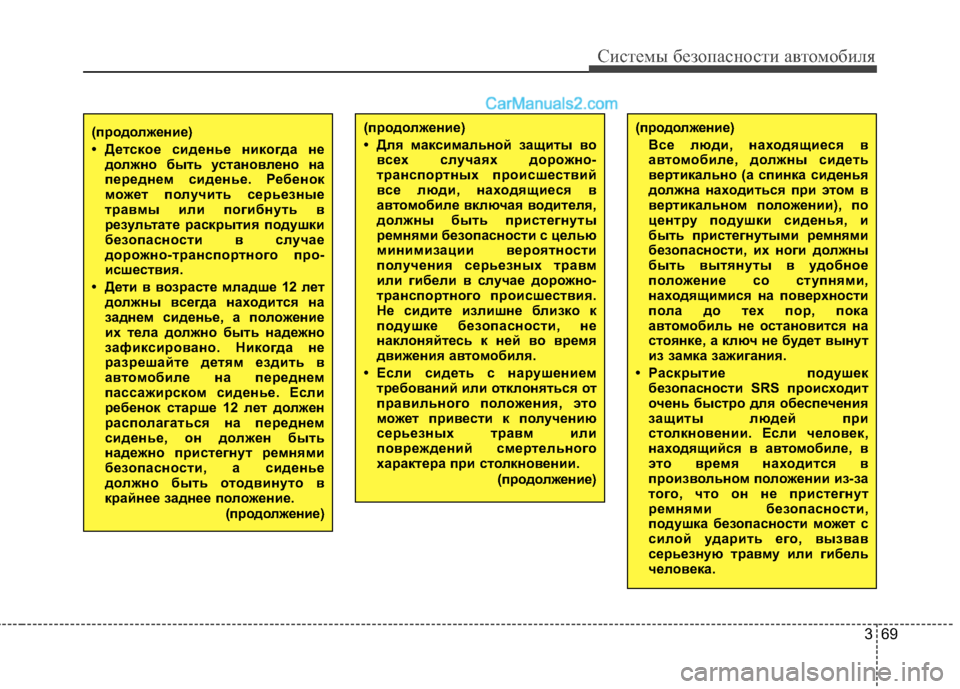

• Детское сиденье никогда недолжно быть установлено на
переднем сиденье. Ребенок
может пол учить серьезные
травмы или погибнуть в
результате раскрытия подушки
безопасности в случае
дорожно-транспортного про-
исшествия.
• Дети в возрасте младше 12 лет должны всегда находится на
заднем сиденье, а по ложение
их тела должно быть надежно
зафиксировано. Никогда не
разрешайте детям ездить в
автом обиле на переднем
пассажирском сиденье. Если
ребенок старше 12 лет должен
располагаться на переднем
сиденье, он должен быть
надежно пристегнут ремнями
безопасности, а сиденье
должно быть отодвинуто в
крайнее заднее по ложение.
(продолжение)(продолжение)
• Для максимальной защиты во всех случаях дорожно-
транспортных происшествий
все люди, находящиеся в
автом обиле включая водителя,
должны быть пристегнуты
ремнями безопасности с целью
минимизации вероятности
получения серьезных травм
или гибели в случае дорожно-
транспортного происшествия.
Не сидите излишне близко к
подушке безопасности, не
наклоняйтесь к ней во время
движения а втомобиля.
• Если сидеть с нарушением требований или отклоняться от
правильного положения, это
может привести к получению
серьезных травм или
повреждений смертельного
характера при столкновении.
(продолжение)(продолжение)
Все люди, находящиеся в
автом обиле, должны сидеть
вертикально (а спинка сиденья
должна находиться при этом в
вертикальном положении), по
центру подушки сиденья, и
быть пристегнутыми ремнями
безопасности, их ноги должны
быть вытянуты в удобное
положение со ступнями,
находящимися на поверхности
пола до тех пор, пока
автом обиль не остановится на
стоянке, а ключ не будет вынут
из замка зажигания.
• Раскрытие подушек безопасности SRS происходит
очень быстро для обеспечения
защиты людей при
столкновении. Если человек,
находящийся в а втомобиле, в
это время находится в
произвольном положении из-за
того, что он не пристегнут
ремнями безопасности,
подушка безопасности может с
силой ударить его, вызвав
серьезную травму или гибель
человека.

371
Системы безопасности автомобиля

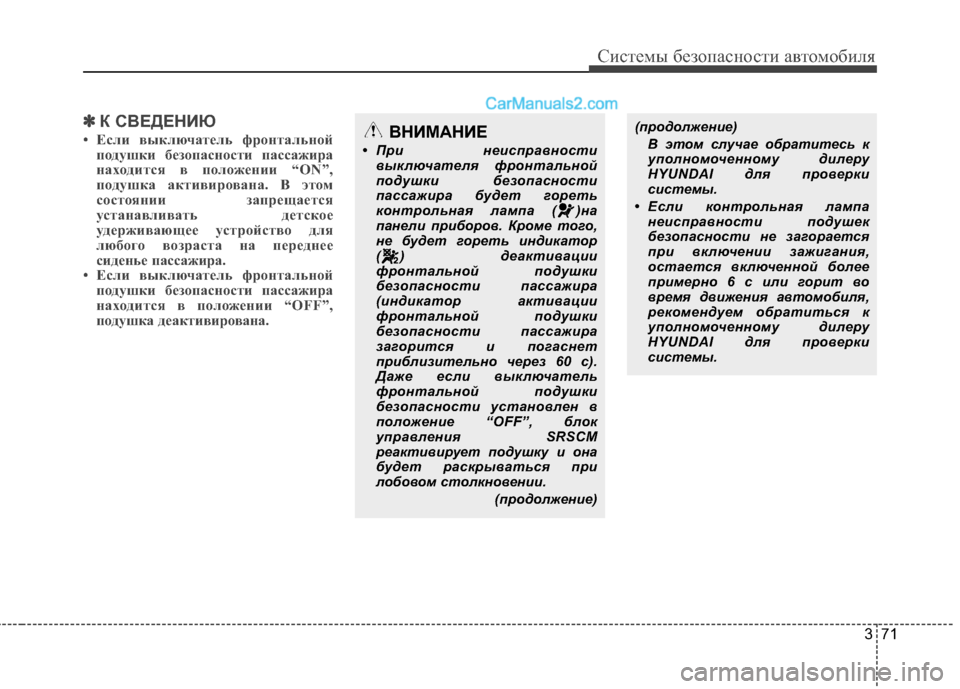

✽✽К СВЕДЕНИЮ
• Если выключатель фронтальной подушки безопасности пассажира
находится в положении “ON”,
подушка активирована. В этом
состоянии запрещается
устанавливать детское
удерживающее устройство для
любого возраста на переднее
сиденье пассажира.
• Если выключатель фронтальной
подушки безопасности пассажира
находится в положении “OFF”,
подушка деактивирована.ВНИМАНИЕ
• При неисправности выключателя фронтальной
подушки безопасности
пассажира будет гореть
контрольная лампа ( )на
панели приборов. Кроме того,
не будет гореть индикатор
( ) деактивации
фронтальной подушки
безопасности пассажира
(индикатор активации
фронтальной подушки
безопасности пассажира
загорится и погаснет
приблизительно через 60 с).
Даже если выключатель
фронтальной подушки
безопасности установлен в
положение “OFF”, блок
управления SRSCM
реактивирует подушку и она
будет раскрываться при
лобовом столкновении.
(продолжение)(продолжение)В этом случае обратитесь к
уполномоченному дилеру
HYUNDAI для проверки
системы.
• Если контрольная лампа неисправности подушек
безопасности не загорается
при включении зажигания,
остается включенной более
примерно 6 с или горит во
время движения автомобиля,
рекомендуем обратиться к
уполномоченному дилеру
HYUNDAI для проверки
системы.

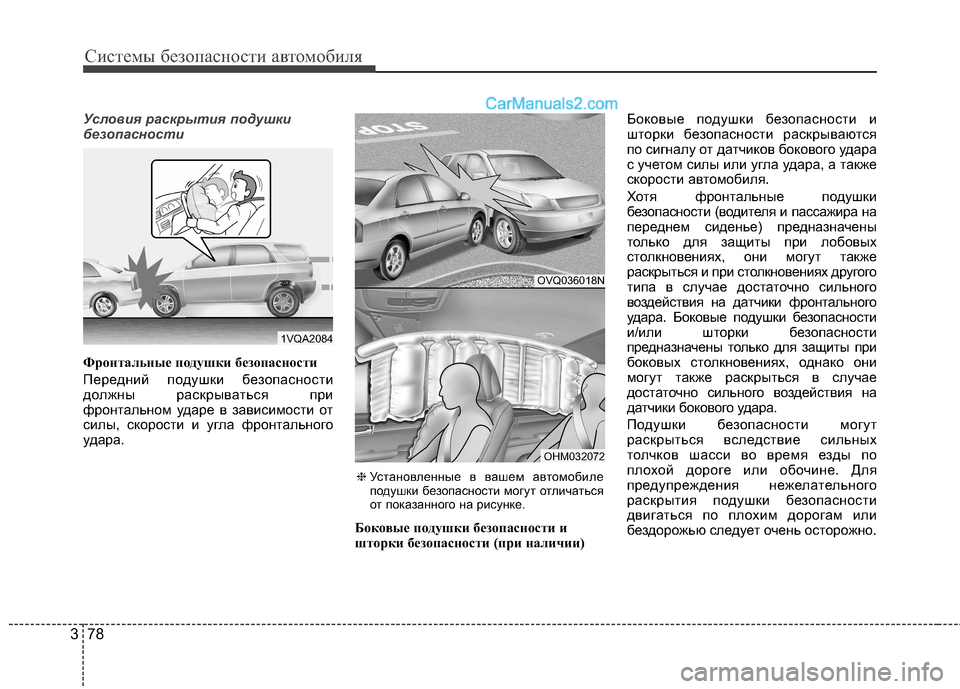

Системы безопасности автомобиля
78
3
Условия раскрытия подушки
безопасности
Фронтальные подушки безопасности
Передний подушки безопасности
должны раскрываться при
фронтальном ударе в зависимости от
силы, скорости и угла фронтального
удара.
Боковые подушки безопасности и
шторки безопасности (при наличии)Боковые подушки безопасности и
шторки безопасности раскрываются
по сигналу от датчиков бокового удара
с учетом силы или угла удара, а также
скорости автомобиля.
Хотя фронтальные подушки
безопасности (водителя и пассажира на
переднем сиденье) предназначены
только для защиты при лобовых
столкновениях, они могут также
раскрыться и при столкновениях другого
типа в случае достаточно сильного
воздействия на датчики фронтального
удара. Боковые подушки безопасности
и/или шторки безопасности
предназначены только для защиты при
боковых столкновениях, однако они
могут также раскрыться в случае
достаточно сильного воздействия на
датчики бокового удара.
Подушки безопасности могут
раскрыться вследствие сильных
толчков шасси во время езды по
плохой дороге или обочине. Для
предупреждения нежелательного
раскрытия подушки безопасности
двигаться по плохим дорогам или
бездорожью следует очень осторожно.
OVQ036018N
OHM032072
1VQA2084
❈Установленные в вашем автомобиле
подушки безопасности могут отличаться
от показанного на рисунке.
