2013 FIAT SCUDO ESP

148
TEMOINS ET
SIGNALISATIONS
ENTRETIEN DU
VEHICULE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
SECURITE
CONDUITE
S’IL VOUS
ARRIVE
REMPLACEMENT
DES FUSIBLES
GENERALITES
Les fusibles protègent le système élec-
trique et interviennent en cas d’avarie ou
d’intervention impropre sur l’équipement.
Lorsqu’un dispositif ne fonctionne pas, il faut
donc vérifier l’efficacité du fusible de pro-
tection correspondant: l’élément conduc-
teur A- fig. 21ne doit pas être coupé. Au
contraire, il faut remplacer le fusible grillé
par un autre ayant le même ampérage (mê-
me couleur).
Bfusible efficace fig. 21
Cfusible avec élément conducteur cou-
pé fig. 21.
Pour remplacer un fusible, il faut utiliser la
petite pince fournie A-fig. 21/aqui se
trouve avec les fusibles de rechange, der-
rière la porte amovible B.
Ne jamais remplacer un fu-
sible par un autre ayant un
ampérage supérieur; DANGER D’IN-
CENDIE.
ATTENTION
Ne jamais remplacer un fu-
sible grillé par des fils métal-
liques ou un autre matériel de
récupération.
Si un fusible général de pro-
tection (MEGA-FUSE, MIDI-
FUSE, MAXI-FUSE) intervient, s’adres-
ser au Réseau Après-vente Fiat. Avant
de remplacer un fusible, s’assurer
d’avoir sorti la clé de contact du
contacteur et d’avoir éteint et/ou dé-
branché tous les dispositifs électriques.
ATTENTION
Si le fusible devait encore
griller, s’adresser au Réseau
Après-vente Fiat.
ATTENTION
Si un fusible général de pro-
tection des systèmes de sé-
curité (système airbag, système de
freinage), des systèmes motopropul-
seur (système moteur, système boîte
de vitesses) ou du système conduite
se déclenche, s'adresser au Réseau
Après-vente Fiat.
ATTENTION
fig. 21F0P0236mfig. 21/aF0P0348m
135-154 SCUDO LUM F_133-152 ScudoG9 F 17/10/12 14.32 Pagina 148

149
TEMOINS ET
SIGNALISATIONS
ENTRETIEN DU
VEHICULE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
SECURITE
CONDUITE
S’IL VOUS
ARRIVE
fig. 22F0P0299m
F1
F2
F4
F5
F6
F7
F8
F9
F10
F11
F12
F13
F14
F15
F16
F1715
–
10
30
30
5
20
10
30
15
15
5
15
30
–
40
Centrale planche de bord côté passager
UTILISATEURS FUSIBLE AMPERE
Essuie-lunette
Libre
Correcteur assiette phares, prise diagnostique, centrale ESP,
ventilation, pompe filtre articulé, capteur de braquage
Rétroviseur électrique, lève-glaces côté passager
Alimentation lève-glaces avant
Plafonniers, éclairage boîte à gants
Ecran multifonctions, sirène d’alarme antivol, autoradio,
CD-Changer, radiotéléphone, boîtier services remorque,
boîtier protection carrossiers
Allume-cigares, prise compartiment de charge
Correcteur assiette arrière, dispositif de mise en marche,
tableau des instruments
Prise diagnostique, centrale antivol
Kit main libre, centrale airbag
Centrale services moteur, centrale services remorque
Capteur pluie, climatiseur automatique tableau
Instruments, ventilation à l’arrière de l’habitacle
(équipement combiné)
Blocage/déblocage ouvertures
Libre
Dégivreur lunette chauffante et rétroviseurs
❒Rabattre le compartiment porte-objets
et le tirer avec force pour avoir accès
aux fusibles.
135-154 SCUDO LUM F_133-152 ScudoG9 F 17/10/12 14.32 Pagina 149

154
TEMOINS ET
SIGNALISATIONS
ENTRETIEN DU
VEHICULE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
SECURITE
CONDUITE
S’IL VOUS
ARRIVE
fig. 26
A
F0P0243m
Pendant le tractage du vé-
hicule ne pas démarrer le
moteur.
ATTENTION
Avant de revisser l’anneau,
nettoyer soigneusement le
siège fileté. Avant de commencer à
remorquer le véhicule, s’assurer
d’avoir vissé l’anneau à fond sur la
broche à trou fileté.
ATTENTION
Avant d’effecteur le tractage,
désactiver le verrouillage de
la direction (voir le paragraphe “Dis-
positif de démarrage” au chapitre
“Planche de bord et commandes”).
Pendant le tractage, il faut se rappe-
ler que, ne pouvant pas compter sur
le servofrein ni sur la direction assis-
tée électrique, pour freiner il est né-
cessaire d’exercer un plus grand effort
sur la pédale et pour braquer un plus
grand effort sur le volant. Ne pas uti-
liser des câbles flexibles pour procé-
der au tractage, éviter les à-coups.
Pendant les opérations de tractage,
vérifier que la fixation du joint au vé-
hicule n’endommage pas les éléments
en contact. En tractant le véhicule, il
est obligatoire de respecter les normes
spéciales de la circulation routière,
concernant aussi bien le dispositif de
tractage que le comportement à tenir
sur la route.
ATTENTION
fig. 27F0P0608m
TRACTAGE
DU VEHICULE
L’anneau de tractage, dont le véhicule est
doté, est rangé dans le compartiment mo-
teur comme illustré dans la fig. 26.
ATTELAGE DE L’ANNEAU
DE TRACTAGE
Procéder comme suit:
❒soulever le capot moteur, dégager l’an-
neau A-fig. 26de son emplacement;
❒enlever la porte avant ou arrière
B-fig. 27 à l’aide du tournevis fourni;
❒visser à fond l’anneau porte-charge sur
la broche à trou fileté.
135-154 SCUDO LUM F_133-152 ScudoG9 F 17/10/12 14.32 Pagina 154

163
TEMOINS ET
SIGNALISATIONS
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
SECURITE
CONDUITE
S’IL VOUS
ARRIVE
ENTRETIEN DU
VEHICULE
Lorsque le moteur est chaud,
agir à l’intérieur du compar-
timent moteur avec énormément de
prudence: risques de brûlures. Se rap-
peler que, lorsque le moteur est chaud,
le ventilateur électrique peut s’en-
clencher: risque de lésions. Attention
aux écharpes, cravates et vêtements
flottants: ils pourraient être entraînés
par les organes en mouvement.
ATTENTION
LIQUIDE DU CIRCUIT DE
REFROIDISSEMENT MOTEUR
fig. 9
Le niveau du liquide doit être contrôlé le
moteur étant froid et il doit être compris
entre les repères MINet MAXvisibles
sur le réservoir.
Si le niveau est insuffisant, verser lente-
ment, à travers le goulot Adu réservoir,
un mélange de 50% d’eau déminéralisée et
liquide PARAFLU
UPde PETRONAS LU-
BRICANTS, jusqu’à ce que le niveau s’ap-
proche de MAX.
Le mélange de PARAFLU
UPet eau dé-
minéralisée concentré au 50% assure la
protection contre le gel jusqu’à la tempé-
rature de –35°C.
fig. 9F0P0152m
Le circuit de refroidissement
du moteur utilise du liquide
de protection antigel PARA-
FLU
UP. Pour des appoints
éventuels, utiliser du liquide du même
type que celui contenu dans le circuit
de refroidissement. Le liquide PARA-
FLU
UPne peut être mélangé avec n’im-
porte quel type de liquide. Si cette
condition devait se vérifier, éviter ab-
solument de démarrer le moteur et
contacter le Réseau Après-vente Fiat.
Le système de refroidisse-
ment est pressurisé. Rempla-
cer éventuellement le bouchon par un
autre d’origine sinon l’efficacité du cir-
cuit pourrait être compromise. Le mo-
teur chaud, ne pas enlever le bouchon
de la cuvette: danger de brûlures.
ATTENTION
L’huile moteur utilisé, comme
aussi le filtre à huile remplacé,
contiennent des substances
polluantes pour l’environne-
ment. Pour la vidange de l’huile et le
remplacement des filtres, il est recom-
mandé de s’adresser au Réseau Après-
vente Fiat, qui est équipé pour l’élimi-
nation de l’huile et des filtres utilisés
dans le respect de l’environnement et
des réglementations en vigueur.
Ne pas ajouter d’huile aux
caractéristiques différentes de
celles de l’huile déjà présen-
te dans le moteur.
155-174 SCUDO LUM F_153-172 ScudoG9 F 17/10/12 14.32 Pagina 163

166
TEMOINS ET
SIGNALISATIONS
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
SECURITE
CONDUITE
S’IL VOUS
ARRIVE
ENTRETIEN DU
VEHICULE

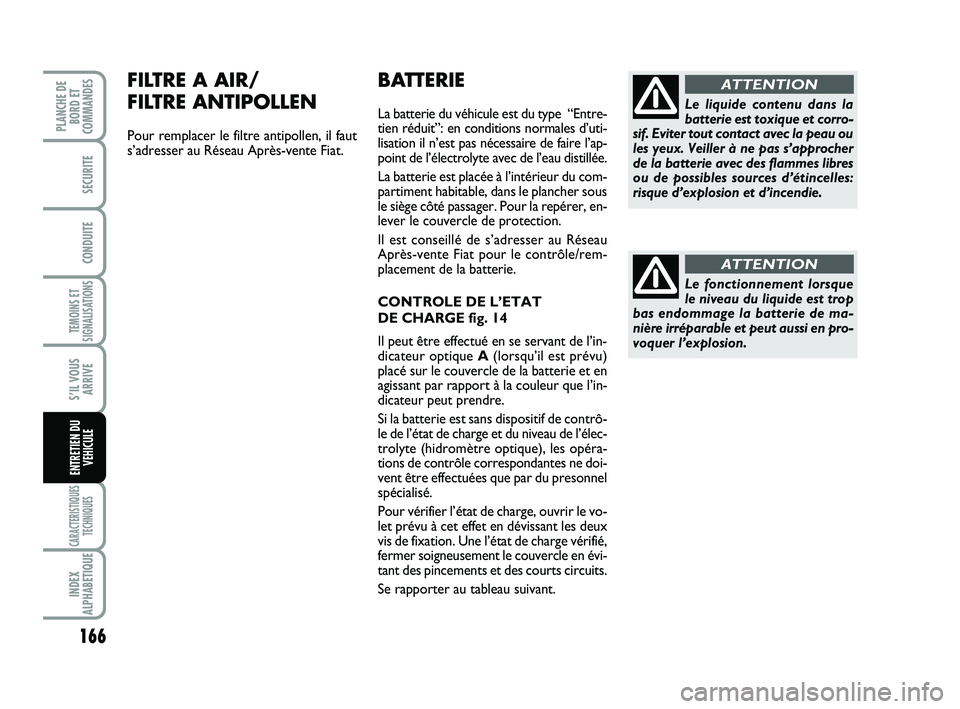

BATTERIE
La batterie du véhicule est du type “Entre-
tien réduit”: en conditions normales d’uti-
lisation il n’est pas nécessaire de faire l’ap-
point de l’électrolyte avec de l’eau distillée.
La batterie est placée à l’intérieur du com-
partiment habitable, dans le plancher sous
le siège côté passager. Pour la repérer, en-
lever le couvercle de protection.
Il est conseillé de s’adresser au Réseau
Après-vente Fiat pour le contrôle/rem-
placement de la batterie.
CONTROLE DE L’ETAT
DE CHARGE fig. 14
Il peut être effectué en se servant de l’in-
dicateur optique A(lorsqu’il est prévu)
placé sur le couvercle de la batterie et en
agissant par rapport à la couleur que l’in-
dicateur peut prendre.
Si la batterie est sans dispositif de contrô-
le de l’état de charge et du niveau de l’élec-
trolyte (hidromètre optique), les opéra-
tions de contrôle correspondantes ne doi-
vent être effectuées que par du presonnel
spécialisé.
Pour vérifier l’état de charge, ouvrir le vo-
let prévu à cet effet en dévissant les deux
vis de fixation. Une l’état de charge vérifié,
fermer soigneusement le couvercle en évi-
tant des pincements et des courts circuits.
Se rapporter au tableau suivant.Le liquide contenu dans la
batterie est toxique et corro-
sif. Eviter tout contact avec la peau ou
les yeux. Veiller à ne pas s’approcher
de la batterie avec des flammes libres
ou de possibles sources d’étincelles:
risque d’explosion et d’incendie.
ATTENTION
Le fonctionnement lorsque
le niveau du liquide est trop
bas endommage la batterie de ma-
nière irréparable et peut aussi en pro-
voquer l’explosion.
ATTENTION
FILTRE A AIR/
FILTRE ANTIPOLLEN
Pour remplacer le filtre antipollen, il faut
s’adresser au Réseau Après-vente Fiat.
155-174 SCUDO LUM F_153-172 ScudoG9 F 17/10/12 14.32 Pagina 166

167
TEMOINS ET
SIGNALISATIONS
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
SECURITE
CONDUITE
S’IL VOUS
ARRIVE
ENTRETIEN DU
VEHICULE
ATTENTIONIl est conseillé d’effectuer
le contrôle de l’état de charge de la bat-
terie chaque année, de préférence au dé-
but de la saison froide, afin d’éviter la pos-
sibilité de congélation de l’électrolyte. Ce
contrôle doit être effectué plus fréquem-
ment si le véhicule est utilisé essentielle-
ment pour des trajets brefs, ou bien s’il est
équipé d’utilisateurs à absorption perma-
nente la clé de contact enlevée, surtout
si installés en after market.
fig. 14
A
F0P0242m
Couleur blancheAppoint électrolyte S’adresser au Réseau brillantAprès-vente Fiat
Couleur foncéeEtat de charge insuffisant Recharger la batterie
sans zone verte (il est recommandé de
au centres’adresser au
Réseau Après-vente Fiat)
Couleur foncée Niveau électrolyte et état Aucune action
avec zone verte de charge suffisants
au centre
REMPLACEMENT
DE LA BATTERIE
En cas de nécessité, il faut remplacer la
batterie avec une autre d’origine ayant les
mêmes caractéristiques. En cas de rempla-
cement par une batterie ayant des caracté-
ristiques différentes, les échéances d’entre-
tien prévues par le “Plan d’entretien pro-
grammé” ne sont plus valables. Pour l’en-
tretien de la batterie il faut donc s’en tenir
aux indications fournies par le Constructeur
de la batterie même.Un montage incorrect des accessoires électriques et électroniques peut
provoquer de graves endommagements au véhicule. Au cas où, après
l’achat du véhicule, on souhaite installer à bord des accessoires (anti-
vol, radiotéléphone, etc...) s’adresser au Réseau Après-vente Fiat, qui sau-
ra vous proposer les dispositifs les plus appropriés et surtout de vous conseiller
la nécessité d’utilisation d’une batterie plus puissante.
Les batteries contiennent des
substances très dangereuses
pour l’environnement. Pour le
remplacement de la batterie,
on recommande de s’adresser au Ré-
seau Après-vente Fiat, qui est équipé
pour l’élimination dans le respect de
l’environnement et des réglementations
en vigueur.
Si le véhicule doit rester im-
mobilisé pendant longtemps
dans des conditions de froid intense,
démonter la batterie et la transpor-
ter dans un lieu chaud, autrement on
cour le risque qu’elle ne congèle.
ATTENTION
155-174 SCUDO LUM F_153-172 ScudoG9 F 17/10/12 14.32 Pagina 167

169
TEMOINS ET
SIGNALISATIONS
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
SECURITE
CONDUITE
S’IL VOUS
ARRIVE
ENTRETIEN DU
VEHICULE
ROUES ET PNEUS
Contrôler toutes les deux semaines en-
viron et avant de longs voyages la pression
de chaque pneu, y compris la roue com-
pacte: ce contrôle doit être effectué le
pneu reposé et froid.
En utilisant le véhicule, il est normal que la
pression augmente; pour la valeur cor-
recte de la pression de gonflage du pneu
voir le paragraphe “Roues” au chapitre
“Caractéristiques Techniques”
Une pression erronée provoque une
consommation anormale des pneusfig. 15:
Apression normale: chape usée de ma-
nière uniforme.
Bpression insuffisante: chape particuliè-
rement usée sur les bords.
Cpression excessive: chape particuliè-
rement usée au centre.
Les pneus doivent être remplacés lorsque
l’épaisseur de la chape se réduit à 1,6 mm.
En tout cas, respecter les réglementations
en vigueur dans le pays où on circule.
fig. 15F0P0191m
AVERTISSEMENTS
❒Dans la mesure du possible, éviter les
freinages brusques, les départs sur les
chapeaux de roues, les chocs violents
contre les trottoirs, les trous de la
chaussée ou des obstacles de différen-
te nature. La marche prolongée sur des
chaussées défoncées peut endommager
les pneus;
❒contrôler périodiquement que les pneus
ne présentent pas de coupures sur les
côtés, de gonflements ou une usure ir-
régulière de la chape. Dans ce cas,
s’adresser au Réseau Après-vente Fiat;
❒éviter de voyager dans des conditions
de surcharge: de sérieux dommages aux
roues et aux pneus peuvent en résulter;
❒en cas de crevaison d’un pneu, s’arrê-
ter immédiatement et le remplacer,
pour ne pas endommager le pneu lui-
même, la jante, les suspensions et la di-
rection;
❒le pneu vieillit, même s’il est peu utilisé.
Des craquelures sur le caoutchouc de
la bande de roulement et des flancs
sont un signe de vieillissement. De tou-
te façon, des pneus montés depuis plus
de 6 ans doivent être contrôlés par un
personnel spécialisé. Se rappeler égale-
ment de contrôler avec soin la roue
compacte de secours;
❒en cas de remplacement, monter tou-
jours des pneus neufs, en évitant ceux
dont l’origine est douteuse;
❒si on remplace un pneu, il convient de
remplacer également la valve de gon-
flage;
❒pour permettre une usure uniforme
entre les pneus avant et arrière, il est
conseillé de les permuter tous les 10-
15.000 km, en les maintenant toujours
du même côté du véhicule pour ne pas
inverser le sens de roulement.
Se rappeler que la tenue de
la route du véhicule dépend
également de la pression de gonflage
correcte des pneus.
ATTENTION
155-174 SCUDO LUM F_153-172 ScudoG9 F 17/10/12 14.32 Pagina 169

175
TEMOINS ET SIGNALISATIONS
INDEX
ALPHABETIQUE
PLANCHE DE BORD ETCOMMANDES
SECURITE
CONDUITE
S’IL VOUS ARRIVE
ENTRETIEN DU VEHICULE
CARACTERISTIQUESTECHNIQUES
DONNEES POUR L’IDE NTIFICATION ........................ 176
CODES MOTEUR - VERSIO NS CARROSSERIE .......... 179
MOTEUR ............................................................................... 182
ALIMENTAT ION ................................................................. 183
TRANSMISSION .................................................................. 183
FREINS .................................................................................... 184
SUSPENSIO NS ......................................................................184
DIRECTION .......................................................................... 184
ROUES .................................................................................... 185
DIMENSIO NS ....................................................................... 188
DIMENSIONS ESPACE CHARGEMENT ......................... 192
PERFORMA NCES ................................................................ 192
POIDS ET CHARGES REMORQUABLES ......................19
CONTENANCES ................................................................. 204
ADDITIFS ET LU BRIFIANTS ............................................. 205
CONSOMMATION EN CARBURANT ......................... 207
EMISSIONS DE CO2...........................................................20
C C A A R R A A C C T T E E R R I I S S T T I I Q Q U U E E S S T T E E C C H H N N I I Q Q U U E E S S
175-210 SCUDO LUM F_- 17/10/12 14.34 Pagina 175
3
1
