2013 FIAT SCUDO Manual de Empleo y Cuidado (in Spanish)

Según el Plan de
Mantenimiento
Programado

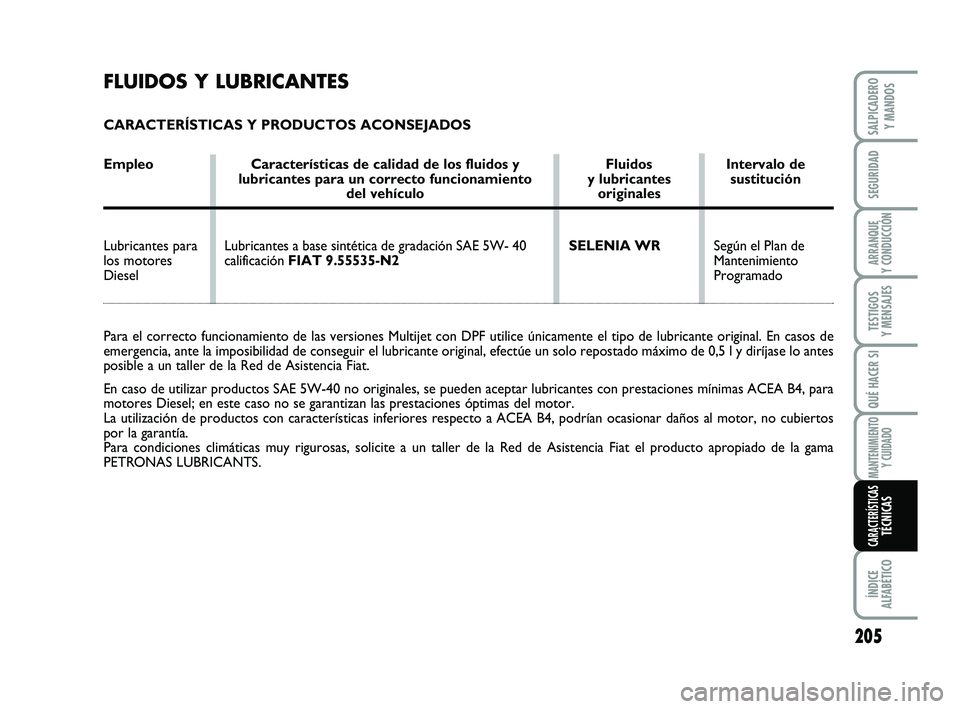

FLUIDOS Y LUBRICANTES
CARACTERÍSTICAS Y PRODUCTOS ACONSEJADOS
Empleo Características de calidad de los fluidos y Fluidos Intervalo de
lubricantes para un correcto funcionamiento y lubricantes sustitución
del vehículo originales
Lubricantes para
los motores
Diesel
Para el correcto funcionamiento de las versiones Multijet con DPF utilice únicamente el tipo de lubricante original. En casos de
emergencia, ante la imposibilidad de conseguir el lubricante original, efectúe un solo repostado máximo de 0,5 l y diríjase lo antes
posible a un taller de la Red de Asistencia Fiat.
En caso de utilizar productos SAE 5W-40 no originales, se pueden aceptar lubricantes con prestaciones mínimas ACEA B4, para
motores Diesel; en este caso no se garantizan las prestaciones óptimas del motor.
La utilización de productos con características inferiores respecto a ACEA B4, podrían ocasionar daños al motor, no cubiertos
por la garantía.
Para condiciones climáticas muy rigurosas, solicite a un taller de la Red de Asistencia Fiat el producto apropiado de la gama
PETRONAS LUBRICANTS.SELENIA WR Lubricantes a base sintética de gradación SAE 5W- 40
calificación FIAT 9.55535-N2
SALPICADERO
Y MANDOS
ÍNDICE
ALFABÉTICO
MANTENIMIENTO
Y CUIDADO
QUÉ HACER SI
TESTIGOS
Y MENSAJES
ARRANQUE
Y CONDUCCIÓN
SEGURIDAD
205
CARACTERÍSTICASTÉCNICAS
175-208 SCUDO LUM E_- 17/10/12 15.07 Pagina 205

SALPICADERO
Y MANDOS
ÍNDICE
ALFABÉTICO
MANTENIMIENTO
Y CUIDADO
QUÉ HACER SI
TESTIGOS
Y MENSAJES
ARRANQUE
Y CONDUCCIÓN
SEGURIDAD
206
CARACTERÍSTICASTÉCNICAS
Empleo
Lubricantes
y grasas para la
transmisión
Líquido para
frenos
Protector
para radiadores
Líquido para
lavaparabrisas/
lavaluneta/lavafarosCaracterísticas cualitativas de los fluidos y lubricantes
para un correcto funcionamiento del vehículo
Aceite sintético SAE 75W-85
que supere la especificación API GL4 y MIL-L-2105 D LEV
Grasa a base de jabones de litio con bisulfuro de molibdeno,
consistencia NLGI 2
Lubrificante para dirección asistida y transmisiones
automáticas. Supera las especificaciones ATF DEXRON III
Fluido sintético para sistemas hidráulicos y electrohidráulicos
Fluido sintético, F.M.V.S.S. n° 116, DOT 4, ISO 4925,
SAE J-1704, CUNA NC 956-01
Protector con acción anticongelante (de color rojo) para
sistemas de refrigeración a base de glicol monoetilénico
inhibido con formulación orgánica basada en la tecnología
O.A.T.
Supera las especificaciones CUNA NC 956-16, astm d 3306
Mezcla de alcoholes, agua y tensioactivos CUNA NC 956-11Fluidos y lubricantes
aconsejados
TUTELA
MATRYX
TUTELA
STAR 500
TUTELA GI/E
TUTELA GI/R
TUTELA TOP 4
PARAFLU
UP
TUTELA
PROFESSIONAL
SC 35Aplicaciones
Cambos y diferenciales
mecánicos
Juntas homocinéticas
Dirección asistida
Hidráulica
Dirección asistida
Hidráulica
Frenos hidráulicos
y mandos hidráulicos
embrague
Circuitos de refrigeración
Porcentaje de empleo:
50% hasta –35°C
A emplearse puro o
diluido en las instalaciones
limpia-lavaparabrisas
175-208 SCUDO LUM E_- 17/10/12 15.07 Pagina 206

207
SEGURIDAD
ARRANQUE
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
QUÉ HACER SI
MANTENIMIENTO
Y CUIDADO
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
CARACTERÍSTICASTÉCNICAS
❒ciclo extraurbano: se conduce el vehí-
culo simulando un recorrido extraur-
bano con aceleraciones frecuentes en
todas las marchas; la velocidad de re-
corrido varía de 0 a 120 km/h;
❒consumo combinado: se calcula con una
ponderación del 37% en el ciclo urba-
no y del 63% en el ciclo interurbano.

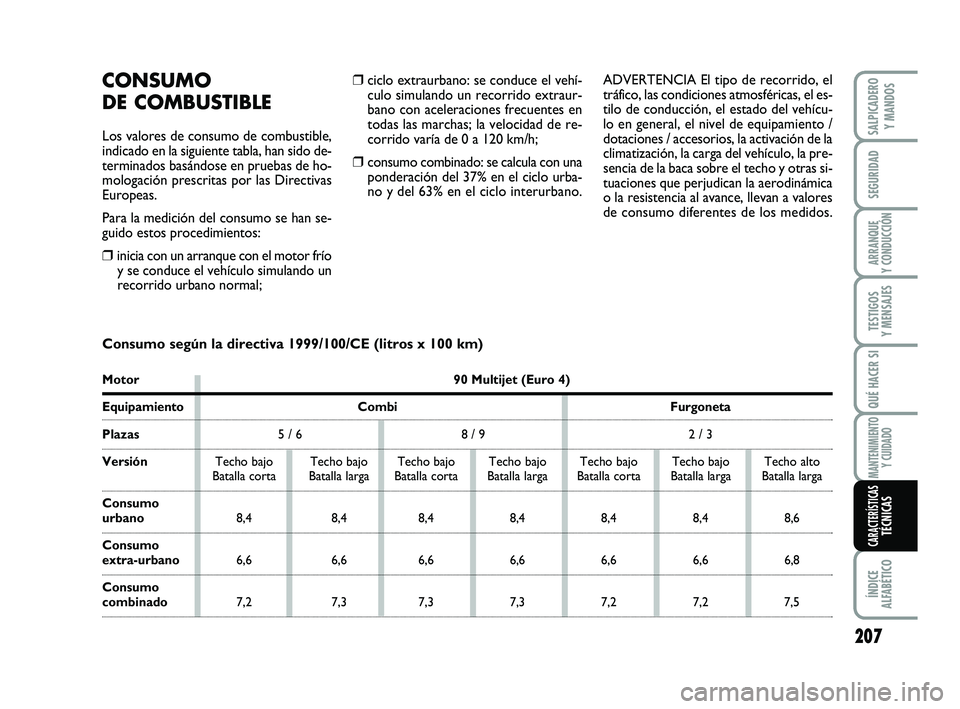

CONSUMO
DE COMBUSTIBLE
Los valores de consumo de combustible,
indicado en la siguiente tabla, han sido de-
terminados basándose en pruebas de ho-
mologación prescritas por las Directivas
Europeas.
Para la medición del consumo se han se-
guido estos procedimientos:
❒inicia con un arranque con el motor frío
y se conduce el vehículo simulando un
recorrido urbano normal;ADVERTENCIA El tipo de recorrido, el
tráfico, las condiciones atmosféricas, el es-
tilo de conducción, el estado del vehícu-
lo en general, el nivel de equipamiento /
dotaciones / accesorios, la activación de la
climatización, la carga del vehículo, la pre-
sencia de la baca sobre el techo y otras si-
tuaciones que perjudican la aerodinámica
o la resistencia al avance, llevan a valores
de consumo diferentes de los medidos.
Consumo según la directiva 1999/100/CE (litros x 100 km)
Motor 90 Multijet (Euro 4)
Equipamiento Combi Furgoneta
Plazas5 / 6 8 / 9 2 / 3
VersiónTecho bajo Techo bajo Techo bajo Techo bajo Techo bajo Techo bajo Techo alto
Batalla corta Batalla larga Batalla corta Batalla larga Batalla corta Batalla larga Batalla larga
Consumo
urbano8,4 8,4 8,4 8,4 8,4 8,4 8,6
Consumo
extra-urbano6,6 6,6 6,6 6,6 6,6 6,6 6,8
Consumo
combinado7,2 7,3 7,3 7,3 7,2 7,2 7,5
175-208 SCUDO LUM E_- 17/10/12 15.07 Pagina 207

208
SEGURIDAD
ARRANQUE
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
QUÉ HACER SI
MANTENIMIENTO
Y CUIDADO
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
CARACTERÍSTICASTÉCNICAS

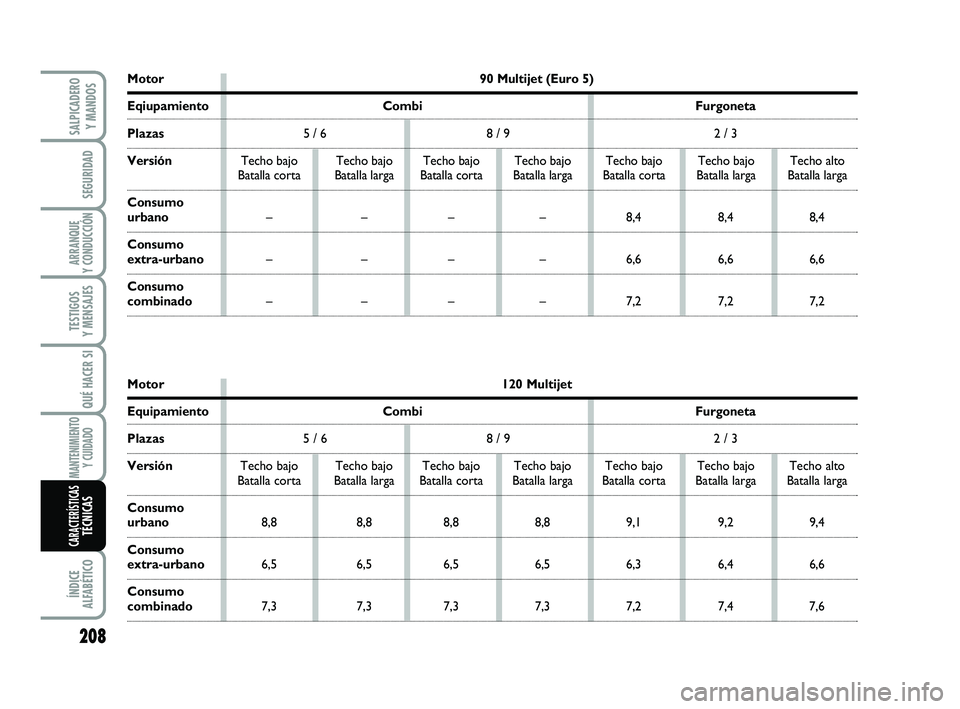

Motor 90 Multijet (Euro 5)
Eqiupamiento Combi Furgoneta
Plazas5 / 6 8 / 9 2 / 3
VersiónTecho bajo Techo bajo Techo bajo Techo bajo Techo bajo Techo bajo Techo alto
Batalla corta Batalla larga Batalla corta Batalla larga Batalla corta Batalla larga Batalla larga
Consumo
urbano– – – – 8,4 8,4 8,4
Consumo
extra-urbano– – – – 6,6 6,6 6,6
Consumo
combinado– – – – 7,2 7,2 7,2
Motor 120 Multijet
Equipamiento Combi Furgoneta
Plazas5 / 6 8 / 9 2 / 3
VersiónTecho bajo Techo bajo Techo bajo Techo bajo Techo bajo Techo bajo Techo alto
Batalla corta Batalla larga Batalla corta Batalla larga Batalla corta Batalla larga Batalla larga
Consumo
urbano8,8 8,8 8,8 8,8 9,1 9,2 9,4
Consumo
extra-urbano6,5 6,5 6,5 6,5 6,3 6,4 6,6
Consumo
combinado7,3 7,3 7,3 7,3 7,2 7,4 7,6
175-208 SCUDO LUM E_- 17/10/12 15.07 Pagina 208

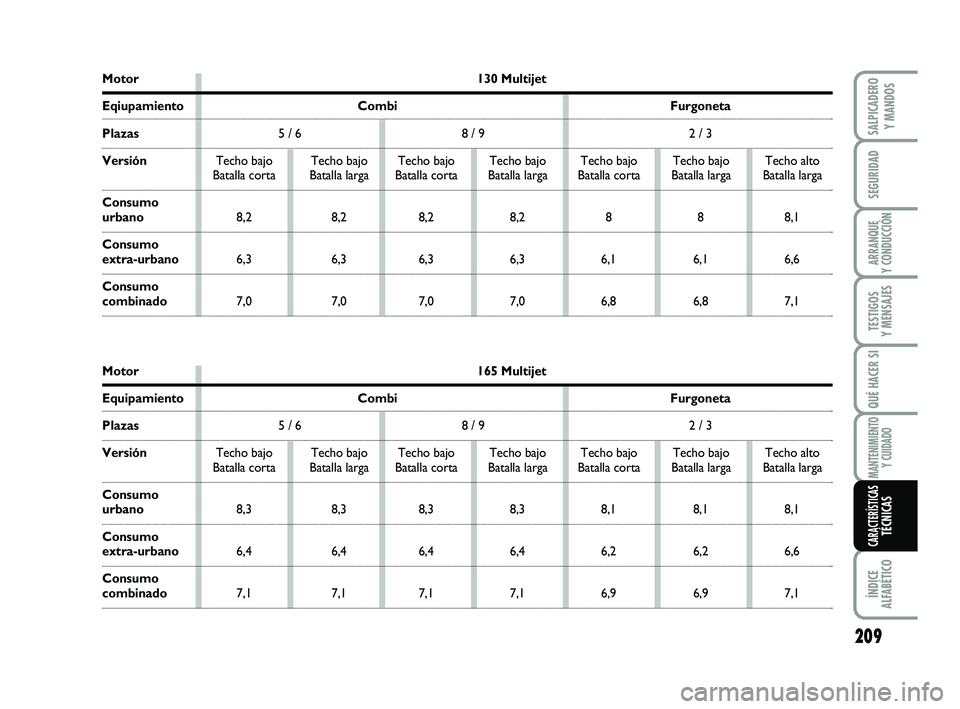

Motor 130 Multijet
Eqiupamiento Combi Furgoneta
Plazas5 / 6 8 / 9 2 / 3
VersiónTecho bajo Techo bajo Techo bajo Techo bajo Techo bajo Techo bajo Techo alto
Batalla corta Batalla larga Batalla corta Batalla larga Batalla corta Batalla larga Batalla larga
Consumo
urbano8,2 8,2 8,2 8,2 8 8 8,1
Consumo
extra-urbano6,3 6,3 6,3 6,3 6,1 6,1 6,6
Consumo
combinado7,0 7,0 7,0 7,0 6,8 6,8 7,1
SALPICADERO
Y MANDOS
ÍNDICE
ALFABÉTICO
MANTENIMIENTO
Y CUIDADO
QUÉ HACER SI
TESTIGOS
Y MENSAJES
ARRANQUE
Y CONDUCCIÓN
SEGURIDAD
209
Motor 165 Multijet
Equipamiento Combi Furgoneta
Plazas5 / 6 8 / 9 2 / 3
VersiónTecho bajo Techo bajo Techo bajo Techo bajo Techo bajo Techo bajo Techo alto
Batalla corta Batalla larga Batalla corta Batalla larga Batalla corta Batalla larga Batalla larga
Consumo
urbano8,3 8,3 8,3 8,3 8,1 8,1 8,1
Consumo
extra-urbano6,4 6,4 6,4 6,4 6,2 6,2 6,6
Consumo
combinado7,1 7,1 7,1 7,1 6,9 6,9 7,1
CARACTERÍSTICASTÉCNICAS
175-208 SCUDO LUM E_- 17/10/12 15.07 Pagina 209

210
SEGURIDAD
ARRANQUE
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
QUÉ HACER SI
MANTENIMIENTO
Y CUIDADO
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
CARACTERÍSTICASTÉCNICAS

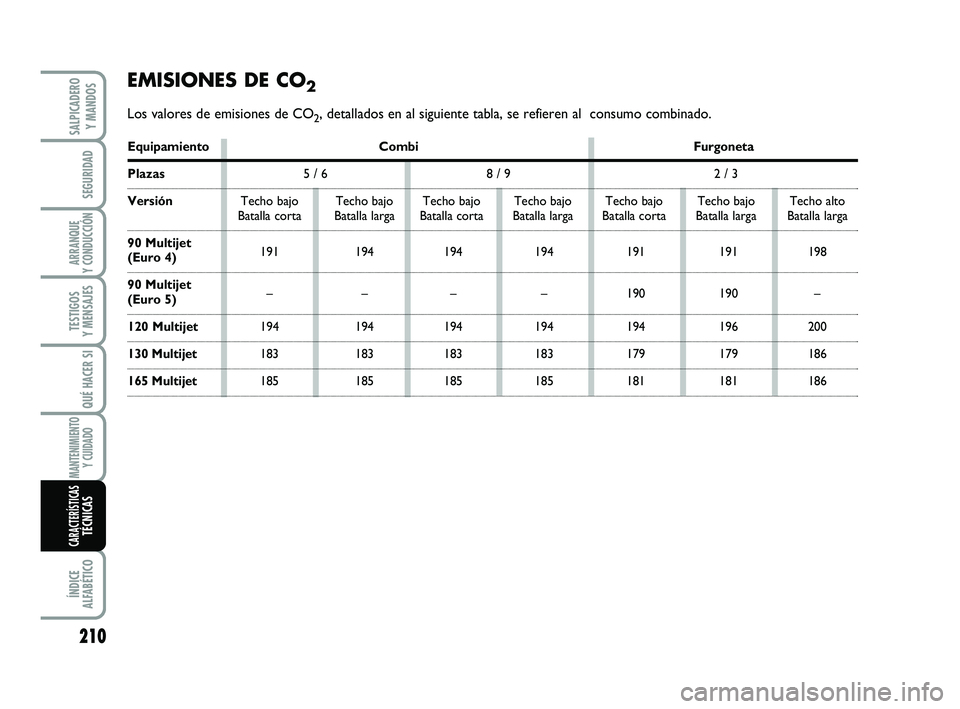

EMISIONES DE CO2
Los valores de emisiones de CO2, detallados en al siguiente tabla, se refieren al consumo combinado.
Equipamiento Combi Furgoneta
Plazas5 / 6 8 / 9 2 / 3
VersiónTecho bajo Techo bajo Techo bajo Techo bajo Techo bajo Techo bajo Techo alto
Batalla corta Batalla larga Batalla corta Batalla larga Batalla corta Batalla larga Batalla larga
90 Multijet
191 194 194 194 191 191 198
(Euro 4)
90 Multijet
– – – – 190 190 –
(Euro 5)
120 Multijet 194 194 194 194 194 196 200
130 Multijet 183 183 183 183 179 179 186
165 Multijet185 185 185 185 181 181 186
175-208 SCUDO LUM E_- 17/10/12 15.07 Pagina 210

211
SEGURIDAD
ARRANQUE
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
QUÉ HACER SI
MANTENIMIENTO
Y CUIDADO
SALPICADERO
Y MANDOS
CARACTERÍSTICASTÉCNICAS

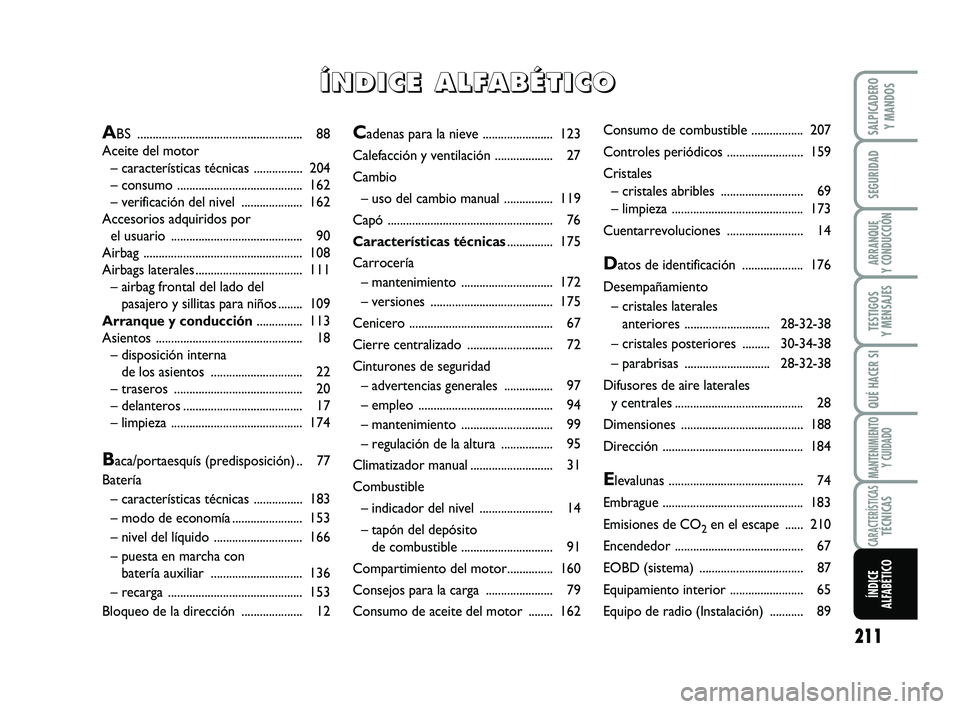

ÍNDICE
ALFABÉTICO
Cadenas para la nieve ....................... 123
Calefacción y ventilación ................... 27
Cambio
– uso del cambio manual ................ 119
Capó ...................................................... 76
Características técnicas............... 175
Carrocería
– mantenimiento .............................. 172
– versiones ........................................ 175
Cenicero ............................................... 67
Cierre centralizado ............................ 72
Cinturones de seguridad
– advertencias generales ................ 97
– empleo ............................................ 94
– mantenimiento .............................. 99
– regulación de la altura ................. 95
Climatizador manual........................... 31
Combustible
– indicador del nivel ........................ 14
– tapón del depósito
de combustible .............................. 91
Compartimiento del motor...............160
Consejos para la carga ...................... 79
Consumo de aceite del motor ........ 162Consumo de combustible ................. 207
Controles periódicos ......................... 159
Cristales
– cristales abribles ........................... 69
– limpieza ........................................... 173
Cuentarrevoluciones ......................... 14
Datos de identificación .................... 176
Desempañamiento
– cristales laterales
anteriores ............................28-32-38
– cristales posteriores .........30-34-38
– parabrisas ............................28-32-38
Difusores de aire laterales
y centrales .......................................... 28
Dimensiones ........................................188
Dirección .............................................. 184
Elevalunas ............................................ 74
Embrague .............................................. 183
Emisiones de CO
2en el escape ...... 210
Encendedor .......................................... 67
EOBD (sistema) .................................. 87
Equipamiento interior ........................ 65
Equipo de radio (Instalación) ........... 89
ABS ...................................................... 88
Aceite del motor
– características técnicas ................204
– consumo ......................................... 162
– verificación del nivel .................... 162
Accesorios adquiridos por
el usuario ........................................... 90
Airbag .................................................... 108
Airbags laterales................................... 111
– airbag frontal del lado del
pasajero y sillitas para niños ........ 109
Arranque y conducción............... 113
Asientos ................................................18
– disposición interna
de los asientos .............................. 22
– traseros .......................................... 20
– delanteros ....................................... 17
– limpieza ........................................... 174
Baca/portaesquís (predisposición) .. 77
Batería
– características técnicas ................183
– modo de economía....................... 153
– nivel del líquido ............................. 166
– puesta en marcha con
batería auxiliar .............................. 136
– recarga ............................................ 153
Bloqueo de la dirección .................... 12
Í Í
N N
D D
I I
C C
E E

A A
L L
F F
A A
B B
É É
T T
I I
C C
O O
211-218 SCUDO LUM E 18/10/12 08.34 Pagina 211

212
SEGURIDAD
ARRANQUE
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
QUÉ HACER SI
MANTENIMIENTO
Y CUIDADO
SALPICADERO
Y MANDOS
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO

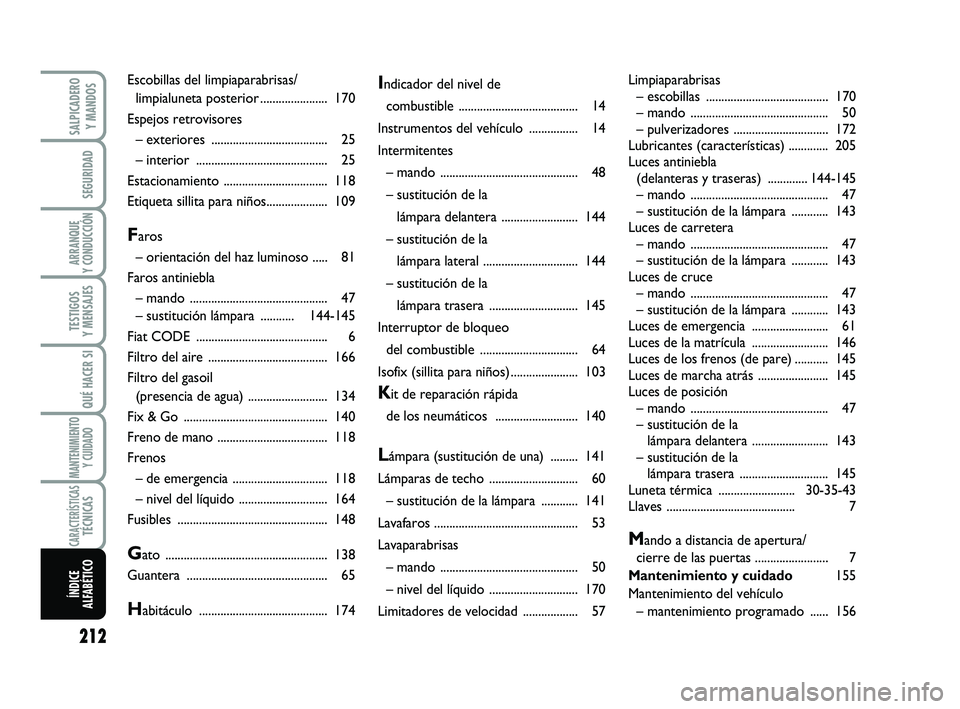

Indicador del nivel de
combustible ....................................... 14
Instrumentos del vehículo ................ 14
Intermitentes
– mando ............................................. 48
– sustitución de la
lámpara delantera ......................... 144
– sustitución de la
lámpara lateral ............................... 144
– sustitución de la
lámpara trasera ............................. 145
Interruptor de bloqueo
del combustible ................................ 64
Isofix (sillita para niños) ......................103
Kit de reparación rápida
de los neumáticos ........................... 140
Lámpara (sustitución de una) ......... 141
Lámparas de techo ............................. 60
– sustitución de la lámpara ............ 141
Lavafaros ............................................... 53
Lavaparabrisas
– mando ............................................. 50
– nivel del líquido ............................. 170
Limitadores de velocidad .................. 57Limpiaparabrisas
– escobillas ........................................170
– mando ............................................. 50
– pulverizadores ...............................172
Lubricantes (características) ............. 205
Luces antiniebla
(delanteras y traseras) .............144-145
– mando ............................................. 47
– sustitución de la lámpara ............ 143
Luces de carretera
– mando ............................................. 47
– sustitución de la lámpara ............ 143
Luces de cruce
– mando ............................................. 47
– sustitución de la lámpara ............ 143
Luces de emergencia ......................... 61
Luces de la matrícula ......................... 146
Luces de los frenos (de pare) ........... 145
Luces de marcha atrás ....................... 145
Luces de posición
– mando ............................................. 47
– sustitución de la
lámpara delantera ......................... 143
– sustitución de la
lámpara trasera ............................. 145
Luneta térmica .........................30-35-43
Llaves .......................................... 7
Mando a distancia de apertura/
cierre de las puertas ........................ 7
Mantenimiento y cuidado155
Mantenimiento del vehículo
– mantenimiento programado ...... 156 Escobillas del limpiaparabrisas/
limpialuneta posterior...................... 170
Espejos retrovisores
– exteriores ...................................... 25
– interior ........................................... 25
Estacionamiento .................................. 118
Etiqueta sillita para niños.................... 109
Faros
– orientación del haz luminoso ..... 81
Faros antiniebla
– mando ............................................. 47
– sustitución lámpara ...........144-145
Fiat CODE ........................................... 6
Filtro del aire ....................................... 166
Filtro del gasoil
(presencia de agua) .......................... 134
Fix & Go ............................................... 140
Freno de mano .................................... 118
Frenos
– de emergencia ............................... 118
– nivel del líquido ............................. 164
Fusibles ................................................. 148
Gato ..................................................... 138
Guantera .............................................. 65
Habitáculo .......................................... 174
211-218 SCUDO LUM E 18/10/12 08.34 Pagina 212
