Wenn die Diebstahlwarnanlage aktiviert ist und die
Batterie getrennt wird, bleibt die Diebstahlwarnanlage
aktiviert, wenn die Batterie wieder angeschlossen wird;
die Außenleuchten leuchten auf, die Hupe ertönt. De-
aktivieren Sie in diesem Fall die Diebstahlwarnanlage.
MANUELLE UMGEHUNG DES
SICHERHEITSSYSTEMS
Die Diebstahlwarnanlage wird nicht aktiviert, wenn Sie
die Türen über den manuellen Türverriegelungsknopf
verriegeln.PREMIUMSICHERHEITSSYSTEM (für
Versionen/Märkte, wo verfügbar)
Das Premiumsicherheitssystem überwacht die Türen,
den Motorhaubenverschluss und die Heckklappe auf
unbefugten Zugang und den Zündschalter auf unbe-
fugte Betätigung. Das System enthält auch einen Dop-
pelfunktionsbewegungssensor und einen Fahrzeugnei-
gungssensor. Der Bewegungssensor überwacht den
Fahrzeuginnenraumen auf Bewegung. Der Fahrzeugnei-
gungssensor überwacht das Fahrzeug auf Neigungsbe-
wegungen (Abschleppen, Reifenausbau, Fährtransport
usw.).
Falls etwas das Sicherheitssystem auslöst, werden die
Scheinwerfer eingeschaltet, und die Blinker und die
seitlichen Zusatzblinker blinken 34 Sekunden lang. Das
System wird diese Sequenz für bis zu 8 Sicherheitsüber-
tretungen in jedem Modus (Tür offen, Bewegung, Mo-
torhaube offen usw.) wiederholen, bevor das System
wieder scharfgeschaltet werden muss. Am Ende eines
bestimmten Auslöseereignisses leuchten die Lichter
weitere 26 Sekunden lang auf.
18
KENNTNIS DES
FAHRZEUGS
SICHERHEIT
S TART UND BETRIEBWARNLEUCHTEN UND
MELDUNGENIM NOTFALL
SERVICEUND
PFLEGE
TECHNISCHE DATEN
INHALT

Wenn die Temperaturanzeige nicht in den Normalbe-
reich fällt, den Motor sofort abstellen und die Pannen-
hilfe benachrichtigen.
 Getriebeöltemperatur-Warnleuchte
(länder-/modellabhängig)Die Warnleuchte zeigt an, dass die Getriebe-
öltemperatur zu hoch ist. Dies kann bei star-
ker Beanspruchung auftreten, beispielsweise
beim Ziehen eines Anhängers. Wenn die
Warnleuchte aufleuchtet, halten Sie das Fahrzeug am
Straßenrand an. Lassen Sie den Motor im Leerlauf oder
schneller, mit Gangwahlhebel in Stellung N (Leerlauf )
laufen, bis die Leuchte erlischt.
Durchgehendes Fahren bei leuchtender
Getriebeöltemperatur-Warnleuchte
führt zu schweren Getriebeschäden oder
zu einem Ausfall des Getriebes.
WARNUNG!
Wenn Sie bei leuchtender
G
etriebeöltemperatur-Warnleuchte
weiterfahren, kann unter Umständen kochendes
Getriebeöl aus dem Getriebe austreten, mit dem
heißen Motor oder Auspuffteilen in Kontakt
kommen und einen Brand verursachen. OIL CHANGE DUE (ÖLWECHSEL FÄLLIG)
Ihr Fahrzeug ist mit einem Motorölwechsel-
Anzeigesystem ausgestattet. Die Meldung „Oil Change
Due“ (Ölwechsel fällig) blinkt auf der Anzeige des
Infodisplays ca. 10 Sekunden nach dem Ertönen eines
akustischen Warnsignals, das auf den fälligen Ölwechsel
aufmerksam macht. Das Motorölwechsel-
Anzeigesystem basiert auf Motordaten; dies bedeutet,
dass sich das Motorölwechselintervall nach dem per-
sönlichen Fahrstil richtet.
Bis zum Zurücksetzen wird diese Meldung weiterhin
angezeigt, wenn Sie die Zündung in die Stellung ON/
RUN bringen. Zum vorübergehenden Ausblenden der
Meldung drücken Sie kurz die Taste BACK (Zurück).
Wenden Sie sich bitte an den Fiat-Vertragshändler für
weitere Informationen zur Rückstellung des
Ölwechsel-Anzeigesystems.
FUEL ECONOMY
(KRAFTSTOFFVERBRAUCH)
Drücken Sie kurz die „Nach oben“- oder „Nach
unten“-Taste, bis „Fuel Economy“ (Kraftstoffver-
brauch) im Infodisplay angezeigt wird, und drücken Sie
die Taste SELECT (Auswählen). Die folgenden Kraft-
stoffverbrauchsfunktionen werden im Infodisplay ange-
zeigt:
 Average Fuel Economy (Kraftstoff-
Durchschnittsverbrauch)
28
KENNTNIS DES
FAHRZEUGS
SICHERHEIT
S TART UND BETRIEBWARNLEUCHTEN UND
MELDUNGENIM NOTFALL
SERVICEUND
PFLEGE
TECHNISCHE DATEN
INHALT

Fernbe-die-
nungs- taste Standardbildschirme Menübildschirme
AM/ FM/
MW/LW SAT-
Audio HDD-
Fest-
platten-
laufwerk DISC/
DVD AUX/AUX1/
AUX2 Be-
triebs-
arten -
Aus-
wahl-
menü Bild-
schirm - Einrich-
tung
Setup
(Einrich- ten) Nicht
verfügbar Nicht
verfügbar Menü für
Anzeige- einstel-lungen
einblen-
den/
ausblen- den Nicht
verfügbar Audio:
Nicht
verfügbar Audio:
Nicht
verfügbar Nicht
verfügbar Zurück
zum
Standard- bild-
schirm
Video-
wieder-
gabe: Einstel-
lungen
einblen-
den/
ausblen- den Video:
Menü
für An-
zeigeein- stellun-
gen
einblen- den /
ausblen-
den
Menu
(Menü) Nicht
verfügbar Nicht
verfügbar Kanalaus-
wahl-
menü
einblen-
den CD/
DVD- Opti-
onsmenü
einblen- den Audio:
CD/
DVD- Opti-
onsmenü Nicht
verfügbar Nicht
verfügbar Nicht
verfügbar
Video-
wieder- gabe: CD/
DVD- Menü
einblen- den
165
KENNTNIS
DES
FAHRZEUGS
SICHERHEIT
S
TART UND
BETRIEBWARNLEUCHTEN
UND
MELDUNGENIM NOTFALL
SERVICE
UND
PFLEGE
TECHNISCHE
DATEN
INHALT

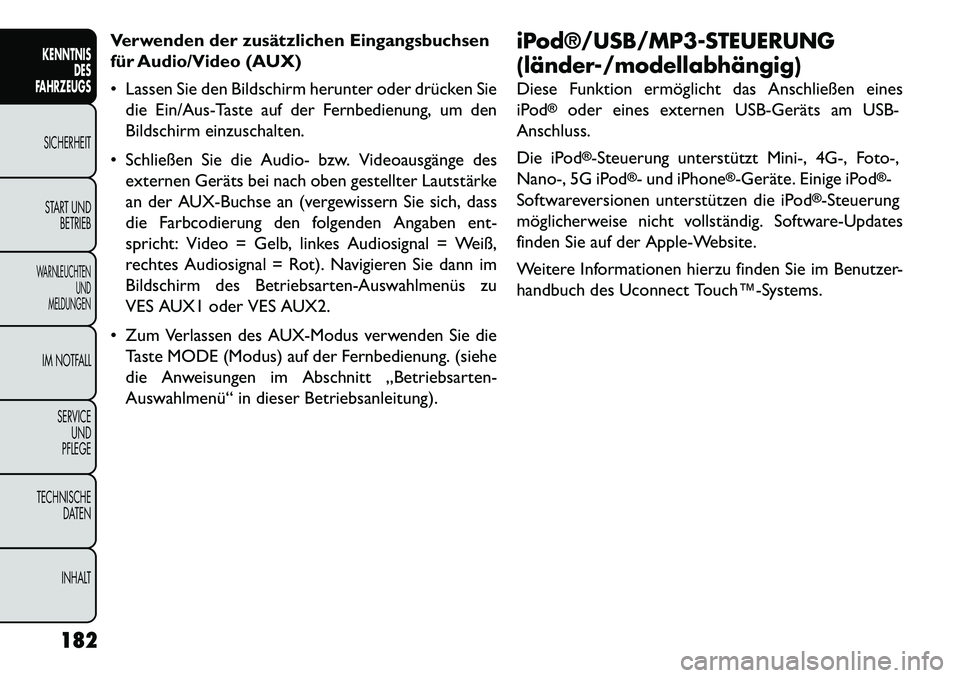

Verwenden der zusätzlichen Eingangsbuchsen
für Audio/Video (AUX)
 Lassen Sie den Bildschirm herunter oder drücken Siedie Ein/Aus-Taste auf der Fernbedienung, um den
Bildschirm einzuschalten.
 Schließen Sie die Audio- bzw. Videoausgänge des externen Geräts bei nach oben gestellter Lautstärke
an der AUX-Buchse an (vergewissern Sie sich, dass
die Farbcodierung den folgenden Angaben ent-
spricht: Video = Gelb, linkes Audiosignal = Weiß,
rechtes Audiosignal = Rot). Navigieren Sie dann im
Bildschirm des Betriebsarten-Auswahlmenüs zu
VES AUX1 oder VES AUX2.
 Zum Verlassen des AUX-Modus verwenden Sie die Taste MODE (Modus) auf der Fernbedienung. (siehe
die Anweisungen im Abschnitt „Betriebsarten-
Auswahlmenü“ in dieser Betriebsanleitung). iPod®/USB/MP3­STEUERUNG
(länder-/modellabhängig)
Diese Funktion ermöglicht das Anschließen eines
iPod
®
oder eines externen USB­Geräts am USB-
Anschluss.
Die iPod®-Steuerung unterstützt Mini-, 4G-, Foto-,
Nano-, 5G iPod
®- und iPhone
®­Geräte. Einige iPod
®-
Softwareversionen unterstützen die iPod
®-Steuerung
möglicherweise nicht vollständig. Software-Updates
finden Sie auf der Apple-Website.
Weitere Informationen hierzu finden Sie im Benutzer-
handbuch des Uconnect Touch™­Systems.
182
KENNTNIS DES
FAHRZEUGS
SICHERHEIT
S TART UND BETRIEBWARNLEUCHTEN UND
MELDUNGENIM NOTFALL
SERVICEUND
PFLEGE
TECHNISCHE DATEN
INHALT

(Fortsetzung)
 Achten Sie stets darauf, dass Gegenstände
während der Fahrt nicht in den Fahrerfußraum
fallen können. Gegenstände können sich unter
dem Bremspedal und/oder dem Gaspedal ver-
klemmen und so zu einem Verlust der Kontrolle
über das Fahrzeug führen.
 Falls Montagestreben erforderlich sind, müs­
sen diese vorschriftsmäßig montiert sein, sofern
sie nicht werkseitig eingebaut wurden.
Falls die Vorschriften zum Einbau und zur Befes-
tigung von Fußmatten nicht befolgt werden, kön­
nen sie die Beweglichkeit des Bremspedals oder
des Gaspedals einschränken, wodurch die Kon-
trolle über das Fahrzeug verloren gehen kann.
REGELMÄSSIGE
SICHERHEITSKONTROLLEN AUSSEN AM
FAHRZEUG
Reifen
Die Reifen auf übermäßigen Verschleiß des Profils und
ungleichmäßige Abnutzung überprüfen. Prüfen Sie auf
Steine, Nägel, Glas oder andere Objekte in der Lauf-
fläche oder der Reifenflanke. Überprüfen Sie die Lauf-
fläche auf Schnitte und Risse. Überprüfen Sie die Rei-
fenflanken auf Schnitte, Risse und Ausbauchungen.
Prüfen, ob die Radmuttern korrekt festgezogen sind. Prüfen Sie die Reifen (einschließlich Ersatzreifen) auf
den richtigen kalten Reifendruck.
Beleuchtung
Kontrollieren Sie mithilfe einer zweiten Person die
Bremsleuchten und Außenleuchten. Funktion der An-
zeigeleuchten für Blinker und Fernlicht in der Instru-
mententafel prüfen.
Türverriegelungen
Auf korrektes Schließen, Einrasten und Verriegeln prü­
fen.
Undichtigkeiten
Prüfen Sie, ob nach Standzeit über Nacht unter dem
Fahrzeug Kraftstoff-, Motorkühlmittel-, Öl­ oder son-
stige Flecken zu sehen sind. Wenn Benzingeruch fest-
gestellt wird oder der Verdacht besteht, dass Kraft-
stoff, Servopumpenöl oder Bremsflüssigkeit austritt,
muss die Ursache sofort festgestellt und behoben wer-
den.
227
KENNTNIS
DES
FAHRZEUGS
SICHERHEIT
START UND
BETRIEBWARNLEUCHTEN
UND
MELDUNGENIM NOTFALL
SERVICE
UND
PFLEGE
TECHNISCHE
DATEN
INHALT

FESTSTELLBREMSE
Vergewissern Sie sich vor dem Aussteigen, dass die
Feststellbremse vollständig angezogen ist. Stellen Sie
stets sicher, dass ein Fahrzeug mit Automatikgetriebe
in Stellung PARK und ein Fahrzeug mit Schaltgetriebe
im Rückwärtsgang oder im 1. Gang abgestellt ist.
Schaltgetriebe
Der Feststellbremshebel befindet sich in der Mittelkon-
sole. Um die Feststellbremse zu verwenden, ziehen Sie
den Hebel so fest wie möglich hoch. Um die Feststell-
bremse zu lösen, ziehen Sie den Hebel leicht hoch,
drücken Sie den mittleren Knopf und senken Sie den
Hebel dann vollständig ab. (abb. 137)Automatikgetriebe
Die fußbetätigte Feststellbremse befindet sich unter-
halb der unteren linken Ecke der Instrumententafel.
Um die Feststellbremse anzuziehen, drücken Sie das
Pedal der Feststellbremse kräftig durch. Zum Lösen
der Feststellbremse drücken Sie das Bremspedal der
Feststellbremse ein zweites Mal und lassen Sie Ihren
Fuß hochkommen, wenn Sie fühlen, dass die Bremse
sich löst. (abb. 138)
Wird die Feststellbremse bei eingeschalteter Zündung
angezogen, leuchtet die Bremswarnleuchte im Kombi-
instrument auf.(abb. 137)
Feststellbremse
(abb. 138)Feststellbremse
234
KENNTNIS DES
FAHRZEUGS
SICHERHEIT
START UND BETRIEBWARNLEUCHTEN UND
MELDUNGENIM NOTFALL
SERVICEUND
PFLEGE
TECHNISCHE DATEN
INHALT

4. Die Wagenheberspindel im Uhrzeigersinn drehen,um das Fahrzeug anzuheben. Das Fahrzeug nur so
weit anheben, sodass das Rad gerade vom Boden
abgehoben ist und der Abstand zum Boden aus-
reicht, um das Reserverad zu montieren. Je weniger
das Rad vom Boden abgehoben ist, desto größer ist
die Stabilität.
WARNUNG!
Wird das Fahrzeug weiter als zum Rad-
wechsel nötig angehoben, kann es instabil
werden. Es kann vom Wagenheber abrutschen und
Umstehende verletzen. Das Fahrzeug nur so weit
anheben, wie für den Radausbau erforderlich.
5. Die Radmuttern abschrauben. Bei entsprechend ausgestatteten Fahrzeugen die Radzierblende mit
der Hand abnehmen. Die Radzierblende nicht abhe-
beln. Dann das Rad von der Nabe abnehmen.
WARNUNG!
Vorsicht beim Abnehmen der Radzier-
blen
de, um Verletzungen durch scharf-
kantige Ränder zu vermeiden.
6. Das Reserverad montieren.Das Reserverad unbedingt mit dem Ven-
tilschaft nach außen montieren. Das
Fahrzeug könnte beschädigt werden,
wenn das Reserverad falsch montiert wird.
(abb. 157)
HINWEIS:
 Bei mit einem Notrad ausgestatteten Fahrzeugen darf nicht versucht werden, eine Radzierblende oder
eine Nabenkappe am Notrad anzubringen.
 Zusätzliche Warnhinweise und Informationen zum Reserverad sowie dessen Verwendung und Betrieb
siehe „Kompaktes Reserverad (Notrad)“ und „Not-
rad für kurzzeitige Verwendung“ unter „Reifen –
Allgemeine Informationen“ in „Technische Daten“.
(abb. 156) Hinterer Ansatzpunkt für den Wagenheber
283
KENNTNIS
DES
FAHRZEUGS
SICHERHEIT
START UND
BETRIEBWARNLEUCHTEN
UND
MELDUNGENIM NOTFALL
SERVICE
UND
PFLEGE
TECHNISCHE
D
ATEN
INHALT

9. Schieben Sie die Glühlampe fest und gleichmäßiggerade in das Lampengehäuse, bis beide seitlichen
Verriegelungen einrasten.
10. Bringen Sie das Nebelscheinwerfergehäuse wieder an.
SEITLICHE ZUSATZBLINKER
Die seitlichen Zusatzblinkleuchten befinden sich in bei-
den vorderen Kotflügeln.
1. Schieben Sie das Leuchtenglas der seitlichen Zusatz- blinkleuchte nach links, um die Federspannung und
zu lockern, und ziehen Sie es dann nach außen.
2. Den Kabelbaum-Steckverbinder von der Glühlampe abziehen und dann an der Ersatz­Glühlampe
anschließen.(abb. 165) 3. Haken Sie den rechten Haken der seitlichen Zusatz-
blinkleuchte ins Blech ein (achten Sie auf richtige
Ausrichtung der Beschriftung auf der Linse).
4. Drehen Sie die seitliche Zusatzblinkleuchte ein, bis die linke Seite einrastet (Sie hören ein leichtes
Klicken).
BLINKER HINTEN UND
RÜCKFAHRLEUCHTEN
Die Standleuchten sind zweiteilig. Die Schluss-/
Bremsleuchten und die hinteren Blinker sitzen in den
hinteren Eckblechen der Karosserie. Die Schlussleuch-
ten und die Rückfahrleuchten sitzen in der Heckklappe.
Austauschen des hinteren Blinkers
1. Die Heckklappe öffnen.
2. Die beiden Befestigungselemente von der Innen- seite des Schlussleuchtengehäuses lösen.(abb. 166)
3. Mit einer Hand vorsichtig einen flachen Hartkunst- stoffstab zwischen Karosserieblech und der Außen-
seite des Schlussleuchtengehäuses einführen und
mit der anderen Hand den Flansch auf der Innen-
seite des Schlussleuchtengehäuses greifen. Mit dem
Kunststoffstab und der Hand das Schlussleuchten-
gehäuse ausbauen.(abb. 165) Ausbau der seitlichen Zusatzblinkleuchten
300
KENNTNIS DES
FAHRZEUGS
SICHERHEIT
START UND BETRIEBWARNLEUCHTEN UND
MELDUNGENIM NOTFALL
SERVICEUND
PFLEGE
TECHNISCHE D

ATEN
INHALT
