2013 CITROEN JUMPER MULTISPACE Lietošanas Instrukcija (in Latvian)

143
Drošinātāja maiņa
ĀTRA PALĪDZĪBA
7

DROŠINĀTĀJU BLOKS PRIEKŠĒJĀ PANELĪ LABAJĀ PUSĒ



- Spēcīgi izkustiniet novietni sīkumiem,
tad spēcīgi to pavelciet uz āru,
lai piekļūtu drošinātājiem.

Drošinātāji


A (ampēri)

Sadale


1


15
Aizmugurējais logu tīrītājs


2


-
Brīvs


3


5
Drošības spilvenu procesors


4


10
Stūres lenķa sensors, Diagnostikas kontaktligzda,
sensors ESP, Manuāli regulējama ventilācija, Sajūga slēdzis,
Lukturu staru kūļa augstums, Da
ļiņu filtra sūknis


5


30
Elektriski regulējams atpakaļskata spogulis,
Motors pasažiera logu pacēlājam


6


30
Priekšējo logu pacēlāja barošanas bloks


7


5
Plafons un cimdu nodalījuma apgaismojums


8


20
Daudzfunkcionāls ekrāns, Pretaizdzīšanas signalizācijas
sirēna, Autoradio, Kompaktdisku atskaņotājs, Radiotelefons,
Piekabes savienojuma korpuss (papildaprīkojums)


9


10
Papildaprīkojuma kontaktligzda 2. rindā


10


30
Aizmugurējā sēdekļa korektors, Komut
ācija zem stūres,
Mēraparātu panelis


11


15
Diagnostikas kontaktligzda, Pretaizdzīšanas slēdzis


12


15
Brīvroku sistēmas komplekts, Drošības spilvenu procesors,
Palīdzības sistēmas novietošanai stāvvietā procesors


13


5
Motora vadības bloks, Piekabes vadības bloks


14


15
Nokrišņu sensors, Aizmugures ventilācija, Automātiskais
gaisa kondicionieris, Mēraparātu panelis


15


30
Atveru aizslēgšana/atslēgšana/papildus aizslēgšana


16


-
Brīvs



17


40
Apsildāms aizmugures logs, Apsildāmi atpakaļskata spoguļi

144


Drošinātāja maiņa

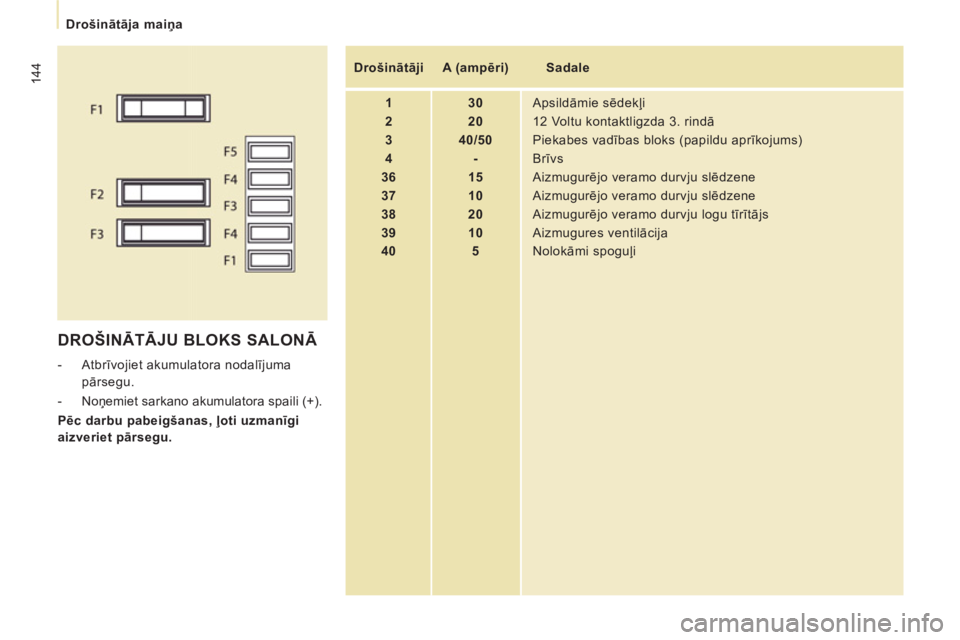

DROŠINĀTĀJU BLOKS SALONĀ



- Atbrīvojiet akumulatora nodalījuma
pārsegu.

- Noņemiet sarkano akumulatora spaili (+).

Pēc darbu pabeigšanas, ļoti uzmanīgi
aizveriet pārsegu.

Drošinātāji


A (ampēri)

Sadale


1


30
Apsildāmie sēdekļi


2


20
12 Voltu kontaktligzda 3. rindā


3


40/50
Piekabes vadības bloks (papildu aprīkojums)


4


-
Brīvs


36


15
Aizmugurējo veramo durvju slē
dzene


37


10
Aizmugurējo veramo durvju slēdzene


38


20
Aizmugurējo veramo durvju logu tīrītājs


39


10
Aizmugures ventilācija


40


5
Nolokāmi spoguļi

145
Drošinātāja maiņa
ĀTRA PALĪDZĪBA
7

DROŠINĀTĀJU BLOKS MOTORA
NODALĪJUMĀ



- Pēc motora pārsega atvēršanas,
lai atvieglotu pieeju, pabīdiet logu
mazgāšanas šķidruma balstu.

- Atbrīvojiet un izkustiniet kārbu,
lai piekļūtu drošinātājiem.

Drošinātāji


A (ampēri)

Sadale


1


20
Dzinēja vadības bloks, Degvielas un gaisa padeves sistēma,
Motora dzesēšanas sistēmas ventilators


2


15
Skaņas signāls


3


10
Priekšējo un aizmugurējo logu mazgāšanas sūknis


4


20
Lukturu mazgāšanas sūknis


5


15
Degvielas padeves sistēma


6


10
Stūres pastiprinātājs, Otrais bremžu pedāļa slēdzis


7


10
Bremžu sistēma (ABS/ESP)


8


20
Startera slēdzis


9


10
Galvenais bremžu pedāļa slēdzis


10


30
Degvielas un gaisa padeves sistēma, Pretpiesārņojuma
sistēma


11


40
Priekšējā ventilācija


12


30
Priekšējais logu tīrītājs


13


40
BSI bloks


14


30
Brīvs

146

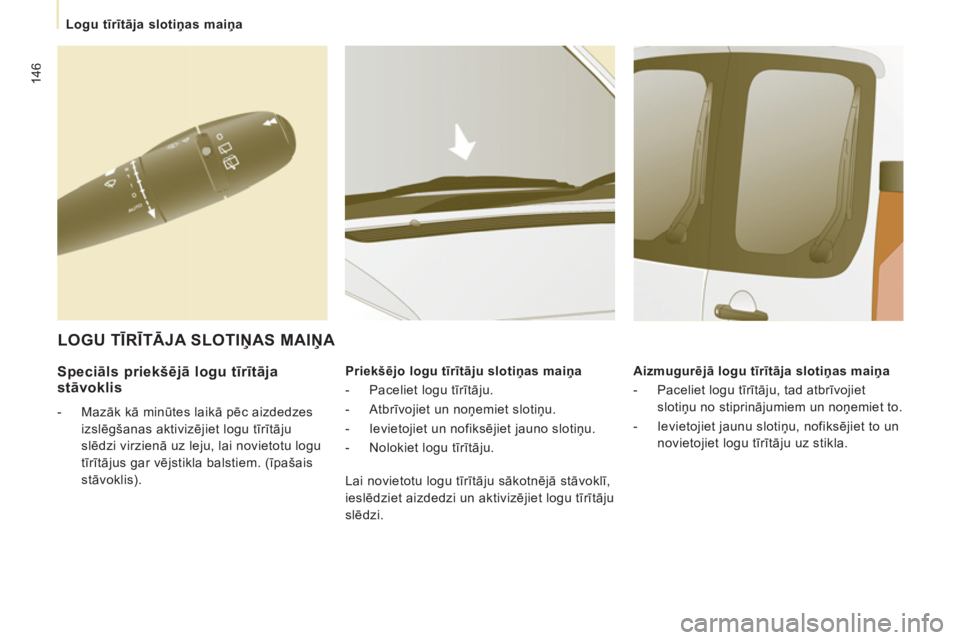

Logu tīrītāja slotiņas maiņa



Speciāls priekšēj
— logu tīrītāja
stāvoklis



- Mazāk kā minūtes laikā pēc aizdedzes
izslēgšanas aktivizējiet logu tīrītāju
slēdzi virzienā uz leju, lai novietotu logu
tīrītājus gar vējstikla balstiem. (īpašais
stāvoklis).
Priekšējo logu tīrītāju slotiņas maiņa


- Paceliet logu tīrītāju.

- Atbrīvojiet un noņemiet slotiņu.

- Ievietojiet un nofiksējiet jauno slotiņu.

- Nolokiet logu tīrītāju.
Aizmugurējā logu tīrī
tāja slotiņas maiņa


- Paceliet logu tīrītāju, tad atbrīvojiet
slotiņu no stiprinājumiem un noņemiet to.

- Ievietojiet jaunu slotiņu, nofiksējiet to un
novietojiet logu tīrītāju uz stikla.


LOGU TĪRĪTĀJA SLOTIŅAS MAIŅA

Lai novietotu logu tīrītāju sākotnējā stāvoklī,
ieslēdziet aizdedzi un aktivizējiet logu tīrītāju
slēdzi.

147

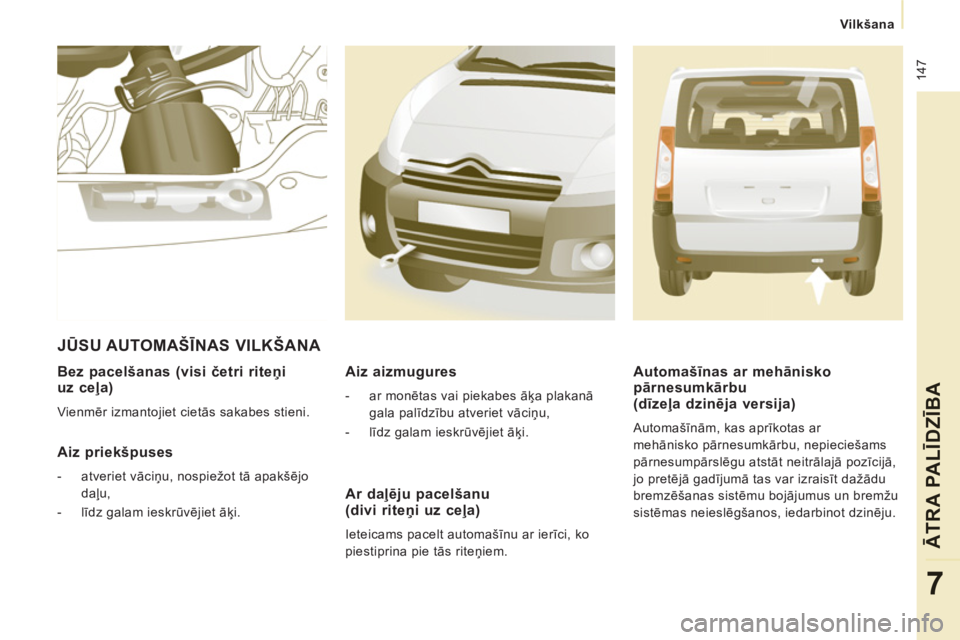

Vilkšana
ĀTRA PALĪDZĪBA
7

Bez pacelšanas (visi četri riteņi uz ceļa)

Vienmēr izmantojiet cietās sakabes stieni.


Aiz priekšpuses



- atveriet vāciņu, nospiežot tā apakšējo
daļu,

- līdz galam ieskrūvējiet āķi.


JŪSU AUTOMAŠĪNAS VILKŠANA
Ar daļēju pacelšanu (divi riteņi uz ceļa)

Ieteicams pacelt automašīnu ar ierīci, ko
piestiprina pie tās riteņiem.
Aiz aizmugures



- ar monētas vai piekabes āķa plakanā
gala palīdzību atveriet vāciņu,

- līdz galam ieskrūvējiet āķi.



Automašīnas ar mehānisko pārnesumkārbu(dīzeļa dzinēja versija)

Automašīnām, kas aprīkotas ar
mehānisko pārnesumkārbu, nepieciešams
pārnesumpārslēgu atstāt neitrālajā pozīcijā,
jo pretējā gadījumā tas var izraisīt dažādu
bremzēšanas sistēmu bojājumus un bremžu
sistēmas neieslēgšanos, iedarbinot dzinēju.

148
Vilkšana
Vispārēji norād
¯jumi

Ievērojiet jūsu valstī spēkā esošo
likumdošanu.
Pārbaudiet, lai vilcējas automašīnas svars
ir lielāks par velkamās automašīnas svaru.
Va dītājam jāpaliek pie velkamās
automašīnas stūres.
Velkot automašīnu, braukšana pa
autostrādēm un ātrgaitas šosejām ir
aizliegta.
Velkot automašīnu ar visiem četriem
riteņiem uz zemes, vienmēr izmantojiet
atbilstošu cieto sakabi ; troses un siksnas
ir aizliegtas.
Velkot automašīnu, dzinējam esot izslēgtam,
bremžu un stūres pastiprinātāji nedarbojas.
Nekavējoties izsauciet profesionālu
vilkšanas palīdzību šādos gadījumos :


- automaš
īna sabojājusies uz autostrādes
vai ātrgaitas šosejas,

- pārnesumkārbu nav iespējams ieslēgt
netrālajā pārnesumā, nav iespējams
atbloķēt stūri, ieslēgt stāvbremzi,

- vilkšana, uz zemes atrodoties tikai
diviem riteņiem,

- nav atbilstošas vilkšanas cietās
sakabes...

14
9

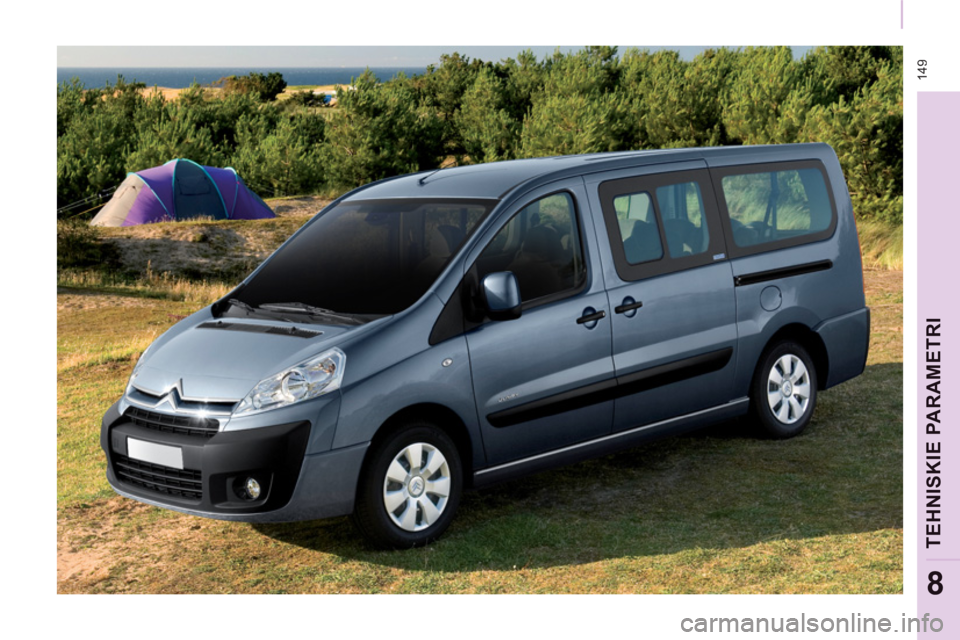

TEHNISKIE PARAMETRI
8

150

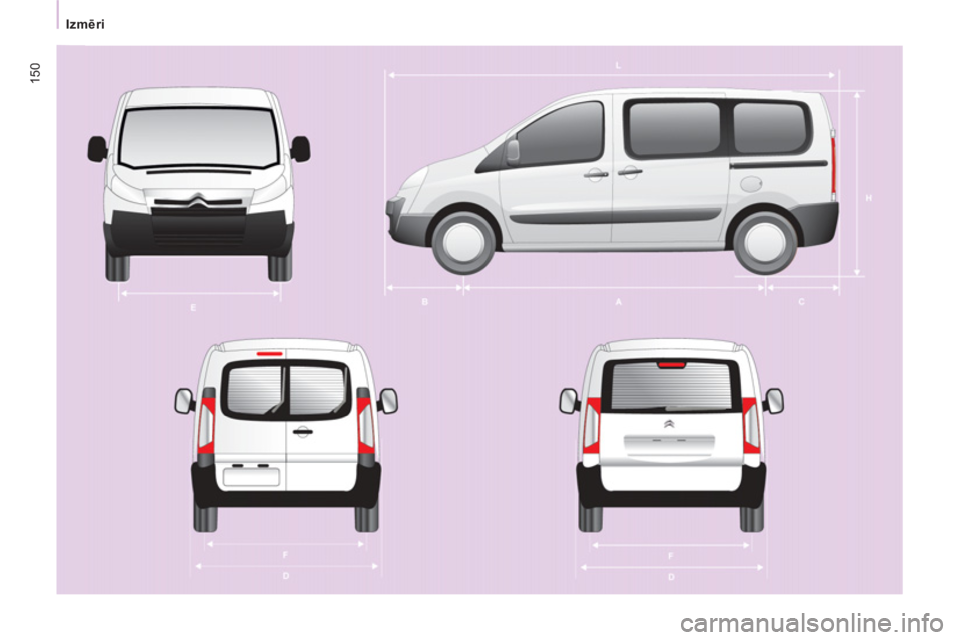

Izmēri
