2013 CITROEN JUMPER MULTISPACE Lietošanas Instrukcija (in Latvian)

135
Riteņa maiņa
ĀTRA PALĪDZĪBA
7


- Pilnībā nolaidiet automašīnu uz zemes,
salokot domkratu, pēc tam to izņemiet
no automašīnas apakšas.

- No jauna pievelciet riteņa skrūves ar
riteņa atslēgu līdz galam.

- Bojāto riteni ievietojiet grozā.
- Uzkariniet grozu uz āķa, tad nostipriniet
to atpakaļ ar skrūvi un riteņa atslēgu.
Pārliecinieties, ka ritenis un grozs ir
kārtīgi piekļauts automašīnas grīdai.

- Salokiet atpakaļ kāpšļus uz sliekšņa.

- Dekoratīvo disku ievietojiet automašīnā.
Nestrādājiet zem automašīnas,
kas pacelta ar domkratu.
Nekad neizmantojiet uzgriežņa atslēgu
riteņa atslēgas vietā.

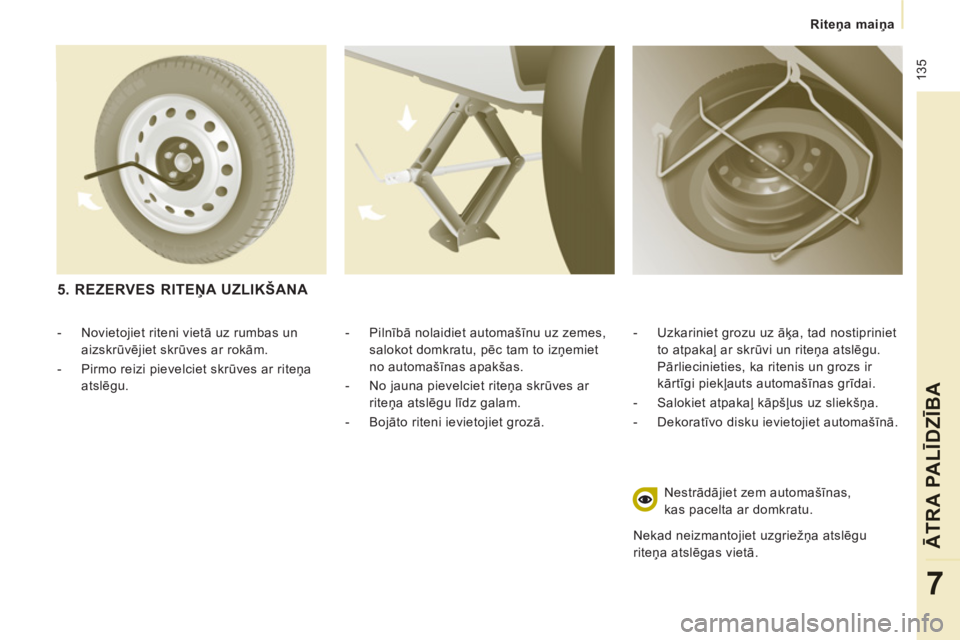

5. REZERVES RITEŅA UZLIKŠANA



- Novietojiet riteni vietā uz rumbas un
aizskrūvējiet skrūves ar rokām.

- Pirmo reizi pievelciet skrūves ar riteņa
atslēgu.

136


Sniega vairogs

NOŅEMAMS SNIEGA AIZSARGREŽĢISŅ

Atkarībā no galamērķa noņemamo sniega
aizsargrežģi uzstāda priekšējā bufera
lejasdaļā, lai novērstu sniega uzkrāšanos
radiatora dzesēšanas ventilatora līmenī.


UZSTĀDĪŠANA



- Novietojiet noņemamo sniega
aizsargrežģi iepretim tā centrēšanas
vietai A
uz priekšējā bufera.

- Nostipriniet to vietā, piespiežot katru
četros stūros novietoto skavu B
.

Neaizmirstiet noņemt sniega aizsargrežģi,
ja ārējā gaisa temperatūra ir augstāka
par 10°C (nesnieg) vai arī ja jūs velkat
automašīnu.


NOŅEMŠANA



- Ievietojiet skrūvgriezi atverē, kas
atrodas līdzās katrai skavai.

- Pakustiniet sviru, lai pakāpeniski vienu
pēc otras atbrīvotu četras skavas B
.



6. SALABOTĀ RITEŅA UZSTĀDĪŠANA ATPAKAĻŅ

Salabotais ritenis jāuzstāda atpakaļ tāpat, kā
aprakstīts 5. etapā.
8. sadaļa nodaļā "Identifikācijas
elementi", lai lokalizētu riepu uzlīmes.
Rezerves ritenis nav piemērots lielu
attālumu veikšanai, tiklīdz iespējams,
pārbaudiet CITROËN pārstāvniecībā vai
kvalificētā remontdarbnīcā uzgriežņu
stingrību un gaisa spiedienu rezerves ritenī,
saremontējiet un uzstādiet atpakaļ bojāto
riteni. Pārbaudiet CITROËN pārstāvniecībā
vai kvalificētā remontdarbnīcā, vai rezerves
ritenis ievietots pareizi.

137


Spuldzītes maiņa
ĀTRA PALĪDZĪBA
7

SPULDZĪTES MAIŅA


Veids C
Halogēnu spuldzīte :
izņemiet fiksēšanas
atsperi no ligzdas.
Veids A
Spuldzīte pilnībā no
stikla : velciet vieglītēm,
jo tā ir ievietota ar
spiedienu.

SPULDZĪŠU VEIDI

Jūsu automašīnā ir uzstādītas dažāda veida spuldzītes. Lai tās izņemtu :
Ve i d

s
B
Bajoneta veida
spuldzīte : piespiediet
spuldzīti, tad pagrieziet to
pretēji pulksteņa rādītāja
virzienam.
Halogēnu spuldzītes maiņa ir jāveic
pēc tam, kad lukturi vairākas minūtes ir
bijuši izslēgti (iespējams smagu apdegumu
risks). Neaiztieciet lampiņu kailām rokām,
neizmantojiet plūksnainas lupatiņas.
Katras operācijas beigās pārbaudiet, vai
lukturi kārtīgi darbojas.

138


Spuldzītes maiņa


3.
Pagrieziena rādītāji
Veids B
, PY21W - 21W (dzeltenas
krāsas)


- Pagrieziet spuldzīšu turētāju
par ceturtdaļapgriezienu pretēji
pulksteņrādītāja virzienam.

- Izņemiet izdegušo spuldzīti, viegli
piespiežot to un pagriežot to pretēji
pulksteņrādītāja virzienam.

- Nomainiet spuldzīti.
- Pārbaudiet, vai pārsegs kārtīgi
novietots vietā, lai lukturī neiekļūtu
ūdens.


PRIEKŠĒJIE LUKTURI

Atveriet motora pārsegu. Lai piekļūtu
spuldzītēm, novietojiet plaukstu aiz optiskā
bloka.
Lai katru spuldzīti novietotu vietā, veiciet tās
pašās operācijas apgrieztā secībā.


1.
Tu vās gaismas lukturi / Tālās gaismas
lukturi
Veids C
, H4 - 55W


- Noņemiet pārsegu, pavelkot aiz
gumijas mēlītes.

- Atvienojiet elektrisko konektoru.

- Atbrīvojiet fiksēšanas atsperi,
piespiežot abas skavas.

- Uzmanīgi nomainiet spuldzīti, sekojot,
lai metāliskā daļa atbilstu uz luktura
esošām rievām.
2.
Gabarītgaismas

Veids A
, W5W - 5W


- Noņemiet pārsegu, pavelkot aiz
gumijas mēlītes.

- Izņemiet spuldzīšu turētāju, pavelkot
aiz konektora.

- Nomainiet spuldzīti.

- Pārbaudiet, vai pārsegs kārtīgi
novietots vietā, lai lukturī neiekļūtu
ūdens.
4.
Miglas lukturi
Veids C
, H1 - 55W
Konsultējieties CITROËN pārstāvniecībā vai
kvalificētā remontdarbnīcā.

139


Spuldzītes maiņa
ĀTRA PALĪDZĪBA
7


SĀNU PAGRIEZIENA RĀDĪTĀJS


Veids A
, WY5W - 5W (dzeltenas krāsas).


- Pabīdiet rādītāju atpakaļ un izņemiet to.

- Turiet piespiestu konektoru un par
ceturtdaļpagriezienu pa kreisi pagrieziet
spuldzītes paneli.

- Par ceturtdaļpagriezienu uz kreiso
pusi pagrieziet izdegušo spuldzīti un
nomainiet to.

- Uzstādot pagrieziena rādītāju atpakaļ,
ievietojiet to atpakaļ pabīdiet to uz
priekšu.
Priekšējais / Aizmugurējais


Dzeltenas krāsas spuldzītes (pagrieziena
rādītāji un sānu pagrieziena lukturi) jāmaina
ar tādas pašas specifikācijas un krāsas
spuldzītēm. PLAFONA APGAISMOJUMS


Veids A
, 12V5W - 5W


- Atveriet caurspīdīgo pārsegu, ieliekot
skrūvgriezi abās plafona malās.

- Pavelciet spuldzīti un nomainiet to.

- Ievietojiet lampiņu tās ligzdā un
pārliecinieties, vai tā ir kārtīgi nofiksēta.



Mazgāšana ar augstspiedienu

Izmantojot šo mazgāšanas veidu grūti
izmazgājamiem traipiem, nevērsiet
strūklu uz lukturiem, gaismām un to
ietvariem, lai izvairītos no to ūdensizturīgā
pārklājuma un blīvju sabojāšanas.

140


Spuldzītes maiņa


AIZMUGURĒJIE LUKTURI

Lai iegūtu plašāku informāciju par spuldzītēm,
iepazīstieties ar "Spuldzīšu veidi".

- Nosakiet, kura spuldzīte ir izdegusi, tad
atveriet aizmugurējās durvis par 180°.
2. sadaļa, nodaļa "Atveres".

- Atskrūvējiet abas stiprinājuma skrūves.
No ārpuses pavelciet caurspīdīgo bloku.

- Pieturot lampu, atvienojiet elektrisko
kontaktu.
- Iepletiet 8 mēlītes, tad izņemiet luktura
bloku.

- Izņemiet izdegušo spuldzīti, to
viegli piespiežot un pagriežot pretēji
pulksteņrādītāja virzienam.

- Nomainiet izdegušo spuldzīti.

1.
Bremžu lukturi/gabarītgaismas

Veids B
, P21/5W - 21/5W

2.
Pagrieziena rādītāji

Veids B
, PY21W - 21W (dzeltenas krāsas).

3.
Atpakaļgaitas lukturi

Veids B
, P21W - 21W

4.
Miglas lukturi

Veids B
, P21W - 21W Uzstādot atpakaļ, uzmanīgi novietojiet
atpakaļ vietā :


- 8 mēlītes,

- divus baltos aizbāžņus abās
gumijas atverēs, lai nodrošinātu
ūdensnecaurlaidību,

- elektrības vadu, lai to neiespiestu.

Spuldzītes maiņa
ĀTRA PALĪDZĪBA
7
TREŠAIS BREMŽU LUKTURIS


Veids A
, W5W - 5W
Veids B
, P21W - 21W

NUMURA ZĪMESAPGAISMOJUMS


Veids A
, W5W - 5W

Ar aizvirtni


- Ar skrūvgriezi iepletiet caurspīdīgo plastikātu,
piespiediet punktu, ko norāda bulta.

- Nomainiet izdegušo spuldzīti.

- Novietojiet vietā caurspīdīgo plastikāta
pārsegu un piespiediet tā virspusi.


Ar aizmugures durvīm


- Atbrīvojiet iekšējo pārsegu.

- Atvienojiet konektoru, ieplešot mēlītes.

- Noņemiet caurspīdīgo plastikātu.

- Pagrieziet spuldzīti par
ceturtdaļapgriezienu pretēji
pulksteņrādītāja virzienam.

- Nomainiet spuldzīti.


Lukturis ar novietojumu ārpus
ē
(zemās durvis)


- Atskrūvējiet abas skrūves ar skrūvgriezi
Torx
TM , kuram ir 20. izmēra uzgalis.

- Izņemiet lukturi.

- Nomainiet spuldzīti.
Lukturis ar novietojumu iekšpusē
(aizvirtnis)


- Atskrūvējiet abas skrūves ar skrūvgriezi
To r x
TM , kuram ir 20. izmēra uzgalis.

- Noņemiet plastikāta pārsegu.

- Izņemiet spuldzīšu turētāju, ieplešot
abas mēlītes.

- Viegli nospiežot uz izdegušās spuldzītes
un pagriežot to pretēji pulksteņrādītāja
virzienam, izņemiet to.

- Nomainiet spuldzīti.

142


Drošinātāja maiņa


DROŠINĀTĀJA MAIŅA

Trīs drošinātāju kārbas ir novietotas :


- labajā pusē priekšējā panelī
(aiz izņemamās sīkumu novietnes),

- salonā (akumulatora nodalījumā),

- zem motora pārsega.
Drošinātāju izņemšana un ievietošana

Pirms pārdegušā drošinātāja maiņas
jānoskaidro un jānovērš bojājuma iemesls.
Drošinātāju numuri ir norādīti uz drošinātāju
bloka paneļa.

Aizvietojiet pārdegušo drošinātāju ar tāda
paša nomināla drošinātāju. CITROËN neuzņemas nekādu atbildību
par izdevumiem, kas radušies, labojot jūsu
automašīnu, vai bojājumu dēļ pēc CITROËN
neapstiprinātu, neieteiktu papildaprīkojumu
uzstādīšanas, sevišķi, ja papildierīču
kopējais strāvas patēriņš pārsniedz
10 miliamp
ēru. Šeit minēti norādījumi tikai par drošinātājiem,
kuru nomaiņu var veikt parasts lietotājs. Lai
veiktu jebkādas citas darbības, vērsieties
CITROËN pārstāvniecībā vai kvalifi cētā
remontdarbnīcā.
Profesionāļu ievērībai : lai iegūtu
pilnu informāciju par drošinātājiem un
relejiem, iepazīstieties ar shēmu "Metodes"
SERVICEBOX mājaslapā.
