135


Rato pakeitimas
SKUBI PAGALBA
7


- Iki galo nuleiskite automobilį ir susukę
ištraukite keltuvą.

- Užveržkite varžtus ratų veržliarakčiu
labai stipriai jų neverždami.

- Įdėkite sugedusį ratą į krepšį.
- Prikabinkite krepšį prie kablio ir kelkite
jį sukdami varžtą ratų veržliarakčiu.
Patikrinkite, kad ratas ir krepšys būtų
gerai prispausti prie bagažinės dugno.

- Nepamirškite uždaryti ant laiptelio
esančio liuko.

- Pasidėkite rato gaubtą automobilyje.
Niekada nelįskite po automobiliu, kai jis
laikosi pakeltas vien tik keltuvu.

Niekada nenaudokite varžtų sukimo
aparato vietoj ratų veržliarakčio.


5. ATSARGINIO RATO UŽDĖJIMAS



- Uždėkite ratą į vietą ant ašies ir prisukite
varžtus ranka.

- Silpnai paveržkite varžtus ratų
veržliarakčiu.

136


Apsauga nuo sniego
NUIMAMA UŽDANGA NUO
SNIEGO
Priklausomai nuo automobilio paskirties,
nuimama uždanga nuo sniego gali būti
įtaisyta priekinio bamperio apatinėje
dalyje, kad apsaugotų aušinimo sistemos
ventiliatorių nuo sniego susikaupimo.


UŽDĖJIMAS



- Pritaikykite uždangą nuo sniego prie
jos centravimo kaištuko A
ant priekinio
bamperio.

- Uždėkite uždangą į vietą paspausdami
kiekviename kampe esančią sąsagą B
.

Kai išorės temperatūra yra aukštesnė kaip
10°C (ir nėra tikimybės, kad snigs), taip pat
kai velkate priekabą, nepamirškite nuimti
šios uždangos.

NUĖMIMAS



- Įkiškite atsuktuvą į skylutę, esančią prie
kiekvienos sąsagos.

- Atkabinkite atsuktuvu kaip svirtele iš
eilės visas keturias sąsagas B
.



6. SUTAISYTO RATO GRĄŽINIMAS ĮVIETĄ

Sutaisyto rato uždėjimas yra toks pat, kaip
aprašyta 5 skirsnyje, tik reikia nepamiršti
uždėti rato gaubtą.
Padangų slėgio lentelė yra 8 dalies
skyrelyje "Identifikacijos duomenys".
Atsarginis ratas nėra pritaikytas
važinėti ilgus atstumus. Artimiausiu
laiku nuvykite į CITROËN tinklo atstovybę
arba kvalifikuotą remonto dirbtuvę patikrinti
varžtų užveržimo ir oro slėgio padangoje.
CITROËN tinklo atstovybėje arba
kvalifikuotoje remonto dirbtuvėje atlikite
pradurtos padangos remontą ir tuoj pat vėl
uždėkite ratą į buvusią vietą.

137


Lemputės pakeitimas
SKUBI PAGALBA
7

LEMPUTĖS PAKEITIMAS


Tipas C
Halogeninė lemputė:
atkabinkite tvirtinimo
spyruoklytę.
Tipas A
Visa stiklinė lemputė:
traukite švelniai, nes
ji yra sumontuota
suspaudžiant.

LEMPUČIŲ TIPAI

Jūsų automobilyje yra naudojamos skirtingų tipų lemputės. Jų išėmimas:
Tipas B
Lemputė su cokoliu:
paspauskite lemputę
ir pasukite ją prieš
laikrodžio rodyklę.
Halogeninės lemputės turi būti
keičiamos, kai praeina kelios minutės
po žibintų išjungimo (antraip galima
nudegti). Nelieskite lempučių pirštais,
naudokitės nepūkuota medžiagos skiaute.
Po kiekvienos procedūros patikrinkite, ar
žibintai gerai veikia.

138


Lemputės pakeitimas


3.
Posūkių rodikliai
Tipas B
, PY21W - 21 W (gintaro sp.)


- Pasukite lemputės laikiklį ketvirtį
apsukimo prieš laikrodžio rodyklę.

- Lengvai paspauskite lemputę,
pasukite ją prieš laikrodžio rodyklę ir
išimkite.

- Pakeiskite lemputę.
- Patikrinkite, ar gerai įsidėjo į vietą
dangtelis visais savo kraštais, kad
būtų garantuotas žibinto sandarumas.

Atidarykite variklio gaubtą. Norėdami
pasiekti lemputes užkiškite ranką už optinio
žibintų bloko.
Įdėdami kiekvieną lemputę viską atlikite
atgaline tvarka.


1.
Artimųjų / tolimųjų šviesų žibintai
Tipas C
, H4 - 55 W


- Traukite dangtelį už guminio liežuvėlio
ir nuimkite jį.

- Atjunkite elektrinę jungtį.

- Atkabinkite tvirtinimo spyruoklytę.

- Pakeiskite lemputę pasirūpindami,
kad metalinės jos dalies padėtis
atitiktų žibinto išėmą.
2.
Stovėjimo žibintai
Tipas A
, W5W - 5 W


- Traukite dangtelį už guminio liežuv
ėlio
ir nuimkite jį.

- Išimkite spaudimu sumontuotos
lemputės laikiklį, traukdami jį už
jungties.

- Pakeiskite lemputę.

- Patikrinkite, ar gerai įsidėjo į vietą
dangtelis visais savo kraštais, kad
būtų garantuotas žibinto sandarumas.
4.
Rūko šviesų žibintai
Tipas C
, H1 - 55 W
Kreipkitės į CITROËN tinklo atstovybę arba
kvalifikuotą remonto dirbtuvę.

139


Lemputės pakeitimas
SKUBI PAGALBA
7

140


Lemputės pakeitimas


GALINIAI

Lemputės pakeitimas
SKUBI PAGALBA
7

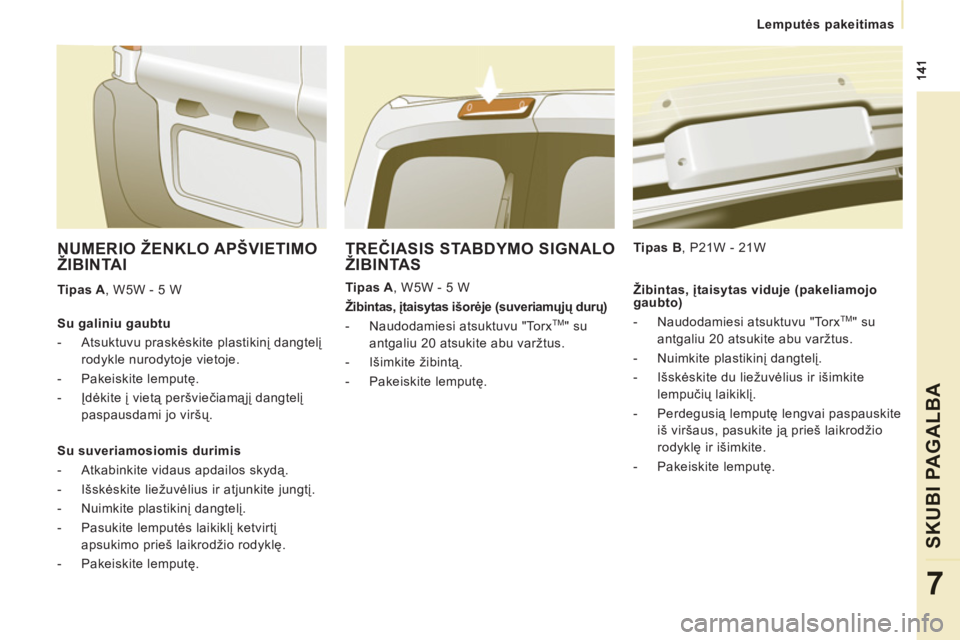

TREČIASIS STABDYMO SIGNALO
ŽIBINTAS

Tipas A
, W5W - 5 W
Tipas B
, P21W - 21W

NUMERIO ŽENKLO APŠVIETIMO
ŽIBINTAI

Tipas A
, W5W - 5 W

Su galiniu gaubtu


- Atsuktuvu praskėskite plastikinį dangtelį
rodykle nurodytoje vietoje.

- Pakeiskite lemputę.

- Įdėkite į vietą peršviečiamąjį dangtelį
paspausdami jo viršų.


Su suveriamosiomis durimis


- Atkabinkite vidaus apdailos skydą.

- Išskėskite liežuvėlius ir atjunkite jungtį.

- Nuimkite plastikinį dangtelį.

- Pasukite lemputės laikiklį ketvirtį
apsukimo prieš laikrodžio rodyklę.

- Pakeiskite lemputę.


Žibintas, įtaisytas išorėje (suveriamųjų durų)


- Naudodamiesi atsuktuvu "Torx
TM" su
antgaliu 20 atsukite abu varžtus.

- Išimkite žibintą.

- Pakeiskite lemputę.
Žibintas, įtaisytas viduje (pakeliamojo
gaubto)


- Naudodamiesi atsuktuvu "TorxTM" su
antgaliu 20 atsukite abu varžtus.

- Nuimkite plastikinį dangtelį.

- Išskėskite du liežuvėlius ir išimkite
lempučių laikiklį.

- Perdegusią lemputę lengvai paspauskite
iš viršaus, pasukite ją prieš laikrodžio
rodyklę ir išimkite.

- Pakeiskite lemputę.

142


Saugiklio pakeitimas


SAUGIKLIO PAKEITIMAS

Yra įrengti trys saugiklių blokeliai:


- priekinio skydo dešinėje pusėje (blokelis
už atlenkiamos smulkių daiktų dėžutės),

- salone (prie akumuliatoriaus),

- variklio skyriuje.
Saugiklio nuėmimas ir uždėjimas

Prieš pakeičiant saugiklį reikia sužinoti jo
perdegimo priežastį ir pataisyti gedimą.

Perdegusį saugiklį visada keiskite to
paties laidumo saugikliu. CITROËN neatsako už sutrikimus, kilusius
dėl to, kad buvo įmontuota CITROËN
konstruktorių nenumatyta ir nerekomenduota
papildoma įranga arba ji buvo įmontuota ne
pagal instrukcijas, ir neprisiima padengti
išlaidų, susijusių su jūsų automobilio
būklės atkūrimu, - ypač jeigu visų sujungtų
papildomų prietaisų srovės stiprumas viršija
10 miliamperų. Nurodytos reikšmės galioja tik saugikliams,
kuriuos naudotojas gali pakeisti. Dėl bet
kokio kito pakeitimo kreipkitės į CITROËN
tinklo atstovybę arba kvalifikuotą remonto
dirbtuvę.
Profesionalų dėmesiui: norėdami gauti
išsamią informaciją apie saugiklius ir
reles, skaitykite "Metod
ų" schemas tinklo
atstovybėse.
