Méretek








OLDALSÓ AJTÓ






L1
L2
L3
L4





H1
H2
H1
H2
H2
H3
H2
H3

P Oldalsó tolóajtó magassága
1485
1755
1485
1755

Q Oldalsó tolóajtó szélessége
1075
1250

168168


Méretek

MŰSZAKI ADATOK
169169
99



Méretek

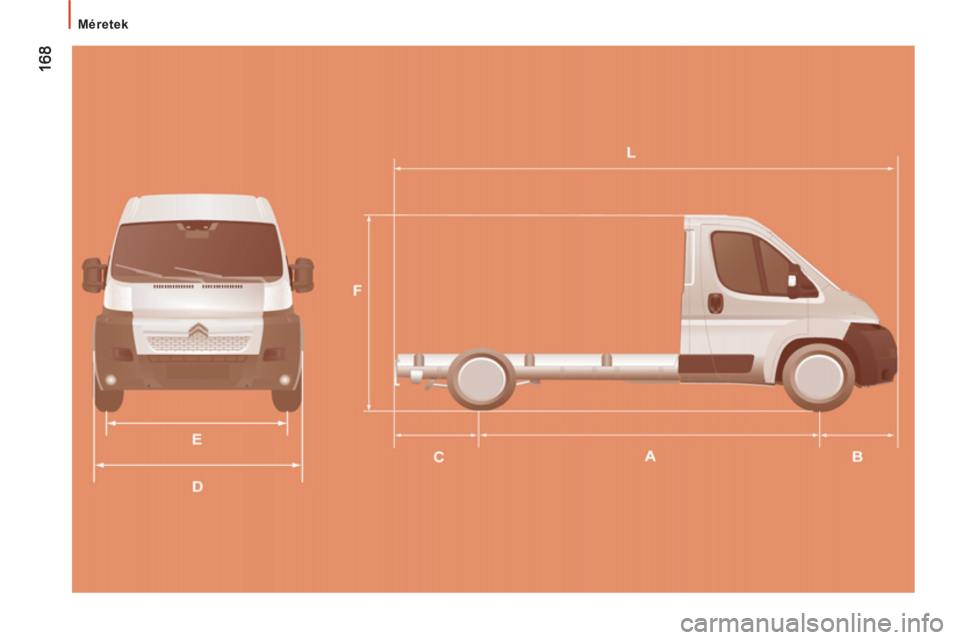

ALVÁZKABIN






L1
L2
L2S
L3
L4

L Nettó hosszúság
4908
5358
5708
5943
6208

A Tengelytávolság
3000
3450
3800
4035
4035

B Túlnyúlás elöl

948

C Túlnyúlás hátul
960
1225

D Nettó szélesség (visszapillantó tükrök nélkül)
2050

- Felépítményezhető szélesség
2207

- Felépítményezhető legnagyobb magasság
2350

E Nyomtáv elöl

1810

- Nyomtáv hátul

1790

- Megnövelt hátsó nyomtáv
1980

F Nettó magasság

2153

-
Felépítményezhető legnagyobb magasság
3500

17
0
170


Méretek





L1H1


L2H2



A

751
872
1 201
1 322


B

1 201
1 743
1 651
2 193


C

-
860
-
860

17
1
9
MŰSZAKI ADATOK

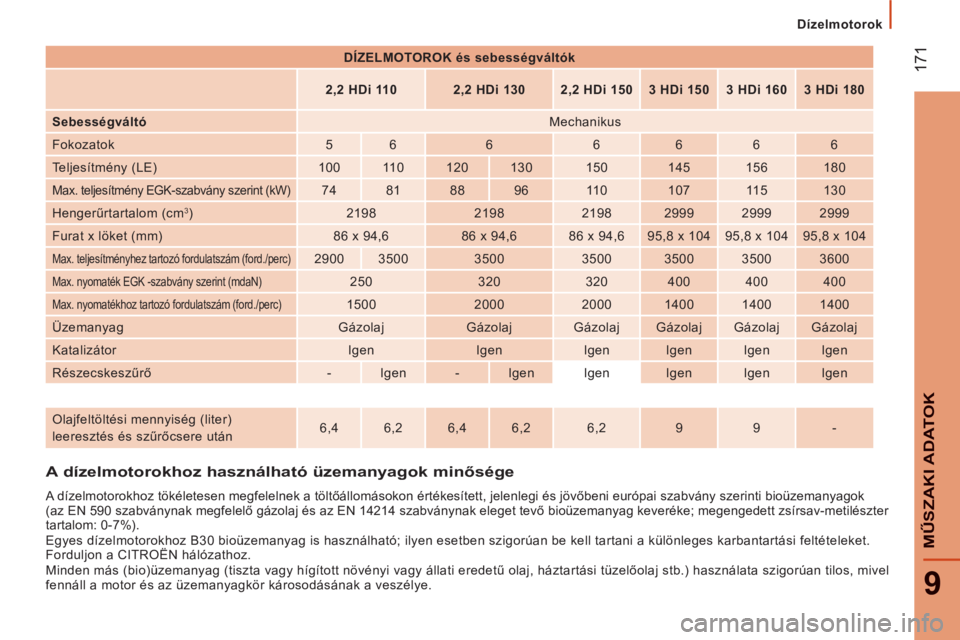

Dízelmotorok
A dízelmotorokhoz használható üzemanyagok minősége


A dízelmotorokhoz tökéletesen megfelelnek a töltőállomásokon értékesített, jelenlegi és jövőbeni európai szabvány szerinti bioüzemanyagok
(az EN 590 szabványnak megfelelő gázolaj és az EN 14214 szabványnak eleget tevő bioüzemanyag keveréke; megengedett zsírsav-metilészter
tartalom: 0-7%).
Egyes dízelmotorokhoz B30 bioüzemanyag is használható; ilyen esetben szigorúan be kell tartani a különleges karbantartási feltételeket.
Forduljon a CITROËN hálózathoz.
Minden más (bio)üzemanyag (tiszta vagy hígított növényi vagy állati eredetű olaj, háztartási tüzelőolaj stb.) használata szigorúan tilos, mivel
fennáll a motor és az üzemanyagkör károsodásának a veszélye.


DÍZELMOTOROK és sebességváltók





2,2 HDi 110


2,2 HDi 130


2,2 HDi 150



3 HDi 150



3 HDi 160



3 HDi 180



Sebességváltó
Mechanikus
Fokozatok
5
6
6
6
6
6
6
Teljesítmény (LE)
100
11 0
120
130
150
145
156
180

Max. teljesítmény EGK-szabvány szerint (kW)

74
81
88
96
11 0
107
11 5
130
Hengerűrtartalom (cm
3
)
2198
2198
2198
2999
2999
2999
Furat x löket (mm)
86 x 94,6
86 x 94,6
86 x 94,6
95,8 x 104
95,8 x 104
95,8 x 104

Max. teljesítményhez tartozó fordulatszám (ford./perc)

2900
3500
3500
3500
3500
3500
3600

Max. nyomaték EGK -szabvány szerint (mdaN)

250
320
320
400
400
400

Max. nyomatékhoz tartozó fordulatszám (ford./perc)

1500
2000
2000 1400
1400
1400
Üzemanyag
Gázolaj
Gázolaj
Gázolaj
Gázolaj
Gázolaj
Gázolaj
Katalizátor
Igen
Igen
Igen
Igen
Igen
Igen
Részecskeszűrő
-
Igen
-
Igen
Igen
Igen
Igen
Igen





Olajfeltöltési mennyiség (liter)
leeresztés és szűrőcsere után
6,4
6,2
6,4
6,2
6,2
9
9
-

172


Tömegadatok

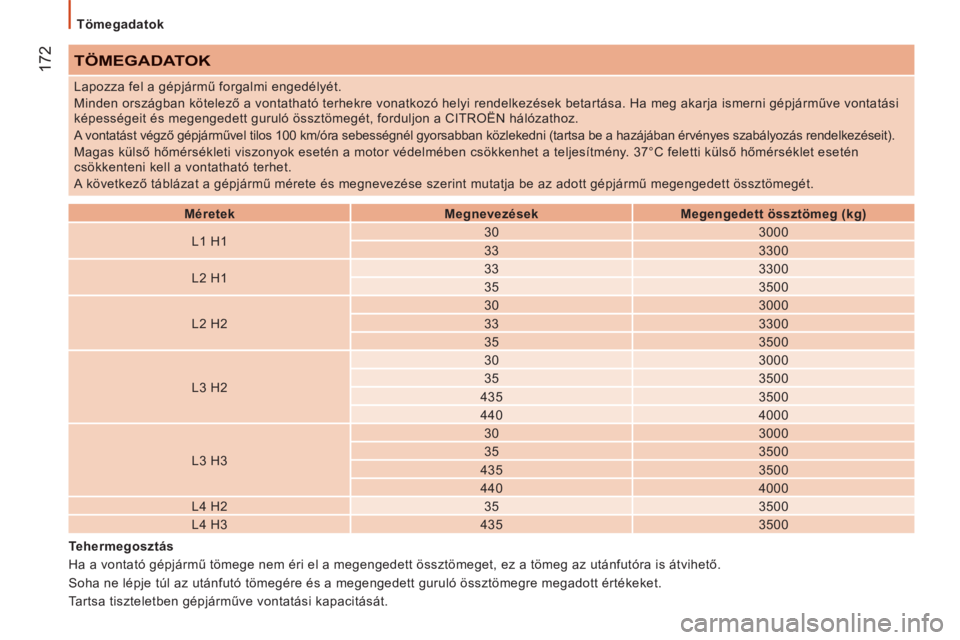

TÖMEGADATOK



Méretek


Megnevezések


Megengedett össztömeg (kg)


L1 H1
30
3000

33
3300

L2 H1
33
3300

35
3500

L2 H2
30
3000

33
3300

35
3500

L3 H2
30
3000

35
3500

435
3500

440
4000

L3 H3
30
3000

35
3500

435
3500

440
4000

L4 H2
35
3500

L4 H3
435
3500 Lapozza fel a gépjármű forgalmi engedélyét.
Minden országban kötelező a vontatható terhekre vonatkozó helyi rendelkezések betartása. Ha meg akarja ismerni gépjárműve vontatási
képességeit és megengedett guruló össztömegét, forduljon a CITROËN hálózathoz.
A vontatást végző gépjárművel tilos 100 km/óra sebességnél gyorsabban közlekedni (tartsa be a hazájában érvényes szabályozás rendelkezéseit).
Magas külső hőmérsékleti viszonyok esetén a motor védelmében csökkenhet a teljesítmény. 37°C feletti külső hőmérséklet esetén
csökkenteni kell a vontatható terhet.
A következő táblázat a gépjármű mérete és megnevezése szerint mutatja be az adott gépjármű megengedett össztömegét.

Tehermegosztás
Ha a vontató gépjármű tömege nem éri el a megengedett össztömeget, ez a tömeg az utánfutóra is átvihető.
Soha ne lépje túl az utánfutó tömegére és a megengedett guruló össztömegre megadott értékeket.
Tartsa tiszteletben gépjárműve vontatási kapacitását.

17
3
9
MŰSZAKI ADATOK



Azonosító elemek
AZONOSÍTÓ ELEMEK

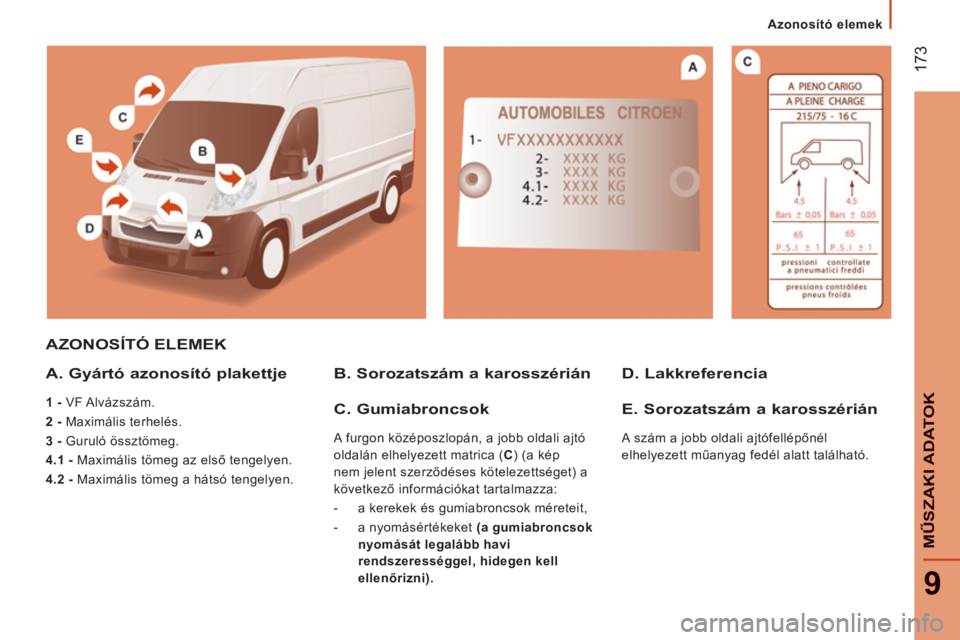

A. Gyártó azonosító plakettje


1 -
VF Alvázszám.

2 -
Maximális terhelés.

3 -
Guruló össztömeg.

4.1 -
Maximális tömeg az első tengelyen.

4.2 -
Maximális tömeg a hátsó tengelyen.


B. Sorozatszám a karosszérián D. Lakkreferencia

C. Gumiabroncsok

A furgon középoszlopán, a jobb oldali ajtó
oldalán elhelyezett matrica ( C
) (a kép
nem jelent szerződéses kötelezettséget) a
következő információkat tartalmazza:


- a kerekek és gumiabroncsok méreteit,

- a nyomásértékeket (a gumiabroncsok
nyomását legalább havi
rendszerességgel, hidegen kell
ellenőrizni)

.


E. Sorozatszám a karosszérián

A szám a jobb oldali ajtófellépőnél
elhelyezett műanyag fedél alatt található.

174

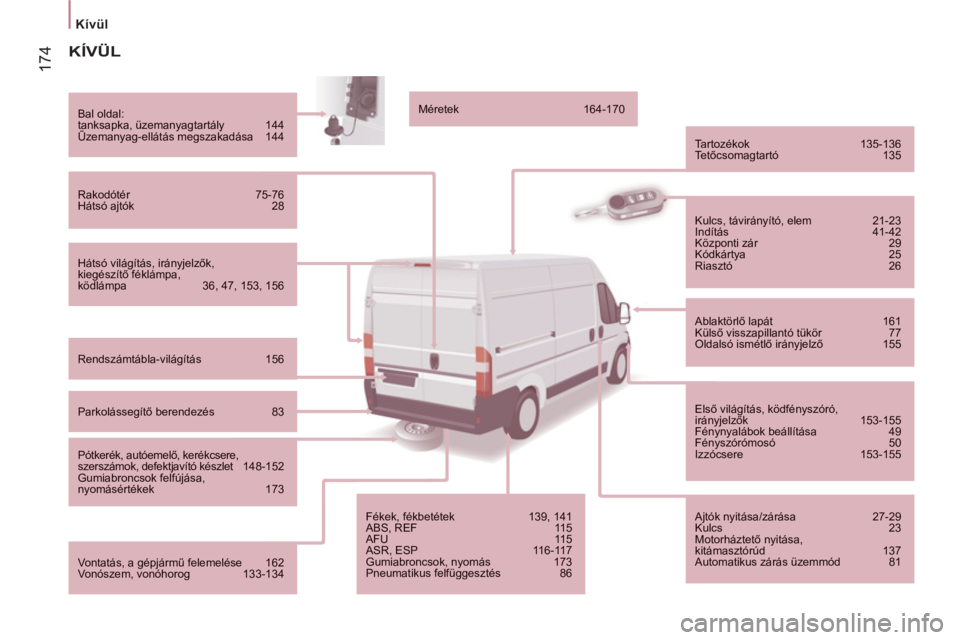

Kívül



KÍVÜL


Hátsó világítás, irányjelzők,kiegészítő féklámpa,ködlámpa 36, 47, 153, 156


Bal oldal:
tanksapka, üzemanyagtartály 144
Üzemanyag-ellátás megszakadása 144 p, yg y


Rakodótér 75-76
Hátsó ajtók 28


Rendszámtábla-világítás 156
