2013 CITROEN JUMPER Kezelési útmutató (in Hungarian)

71
3
ERGONÓMIA ÉS KÉNYELE
M
Élet az autóban
A KABIN KIALAKÍTÁSA

Tárolóhel
yek az első ülések alatt

Az első ülés alatt (vezetőoldalon) egy
tárolófiók áll rendelkezésére.
Az első utasülés alatti tárolóhely a
kerékcseréhez szükséges szerszámok
elhelyezésére szolgál.
Ha gépjárműve változó csillapítású üléssel
rendelkezik, az alatt nincs tárolóhely.
Lehajtható íróasztalka

A műszerfal közepén található.
A csipesz a különböző dokumentumok,
szállítólevelek, stb. rögzítésére szolgál.
Az asztalka le- vagy felhajtásához húzza
vagy nyomja meg az asztalka felső részét.
ÉLET AZ AUTÓBAN
Középső rakodórekesz

Ha rendelkezik zárral, kulcsra zárható.
Ha gépjárműve utasoldali légzsákkal
rendelkezik, az asztalkát nem lehet
megemelni.

72
Élet az autóban

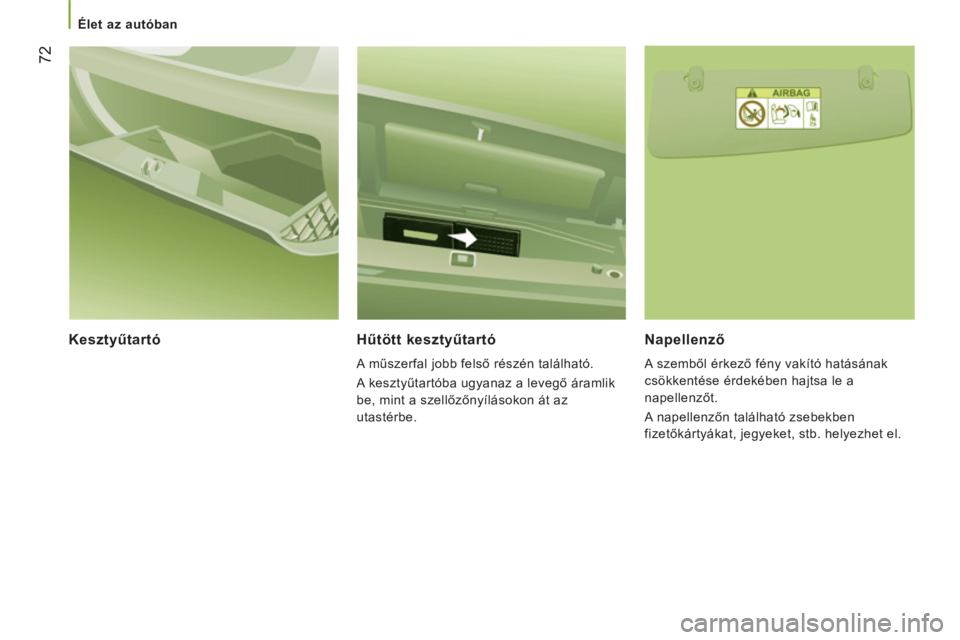

Kesztyűtartó Hűtött kesztyűtartó

A műszerfal jobb felső részén található.
A kesztyűtartóba ugyanaz a levegő áramlik
be, mint a szellőzőnyílásokon át az
utastérbe.


Napellenző

A szemből érkező fény vakító hatásának
csökkentése érdekében hajtsa le a
napellenzőt.
A napellenzőn található zsebekben
fizetőkártyákat, jegyeket, stb. helyezhet el.

73
3
ERGONÓMIA ÉS KÉNYELE
M
Élet az autóban

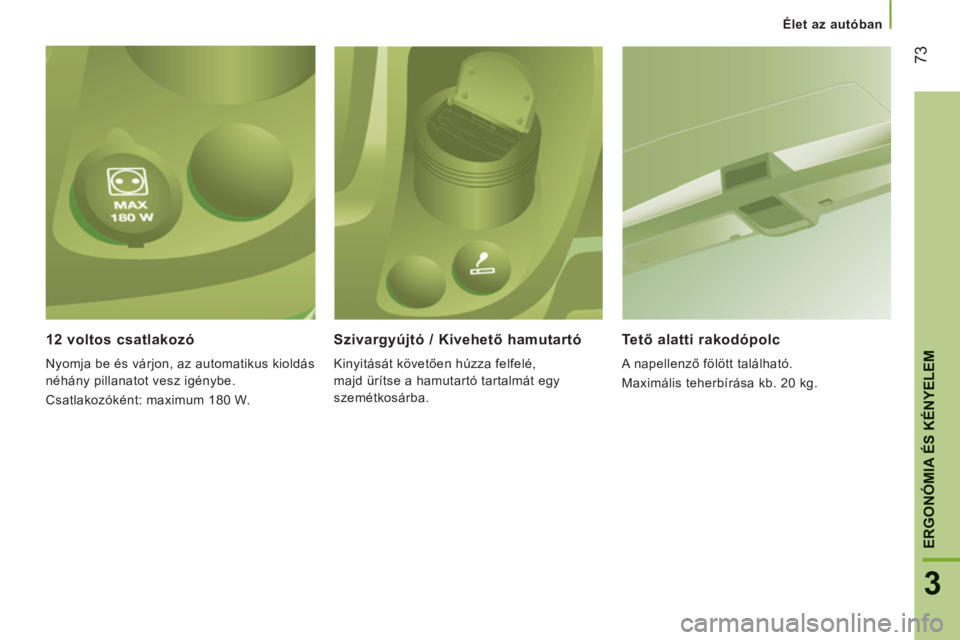

12 voltos csatlakozó

Nyomja be és várjon, az automatikus kioldás
néhány pillanatot vesz igénybe.
Csatlakozóként: maximum 180 W.


Szivargyújtó / Kivehető hamutartó

Kinyitását követően húzza felfelé,
majd ürítse a hamutartó tartalmát egy
szemétkosárba.
Te tő alatti rakodópolc

A napellenző fölött található.
Maximális teherbírása kb. 20 kg.

74
Élet az autóban

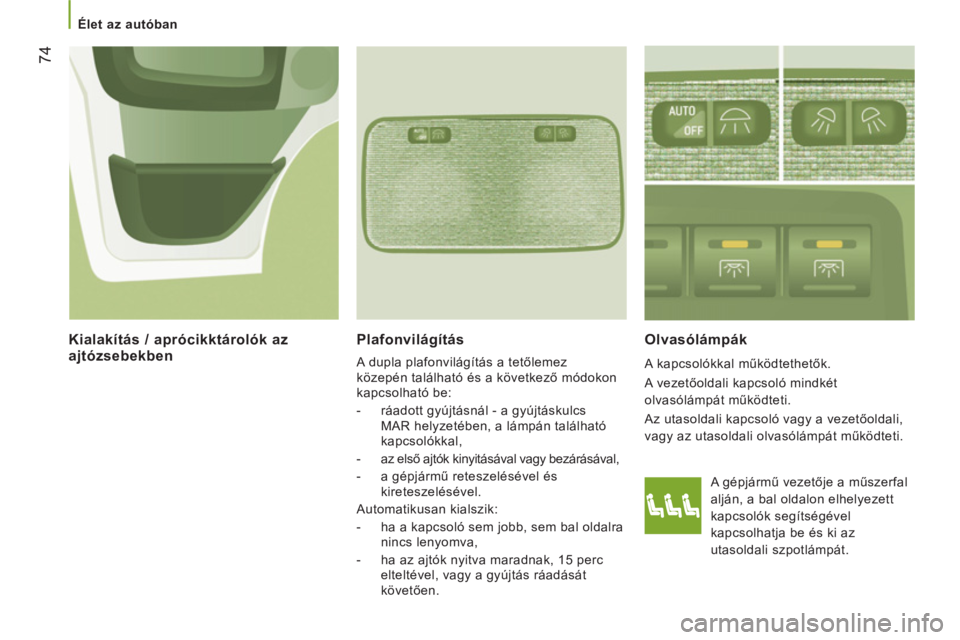

Plafonvilágítás

A dupla plafonvilágítás a tetőlemez
közepén található és a következő módokon
kapcsolható be:


- ráadott gyújtásnál - a gyújtáskulcs
MAR helyzetében, a lámpán található
kapcsolókkal,

- az első ajtók kinyitásával vagy bezárásával,

- a gépjármű reteszelésével és
kireteszelésével.
Automatikusan kialszik:


- ha a kapcsoló sem jobb, sem bal oldalra
nincs lenyomva,

- ha az ajtók nyitva maradnak, 15 perc
elteltével, vagy a gyújtás ráadását
követően.



Olvasólámpák

A kapcsolókkal működtethetők.
A vezetőoldali kapcsoló mindkét
olvasólámpát működteti.
Az utasoldali kapcsoló vagy a vezetőoldali,
vagy az utasoldali olvasólámpát működteti.


Kialakítás / aprócikktárolók az
ajtózsebekben


A gépjármű vezetője a műszerfal
alján, a bal oldalon elhelyezett
kapcsolók segítségével
kapcsolhatja be és ki az
utasoldali szpotlámpát.

75
3
ERGONÓMIA ÉS KÉNYELE
M
Élet az autóban

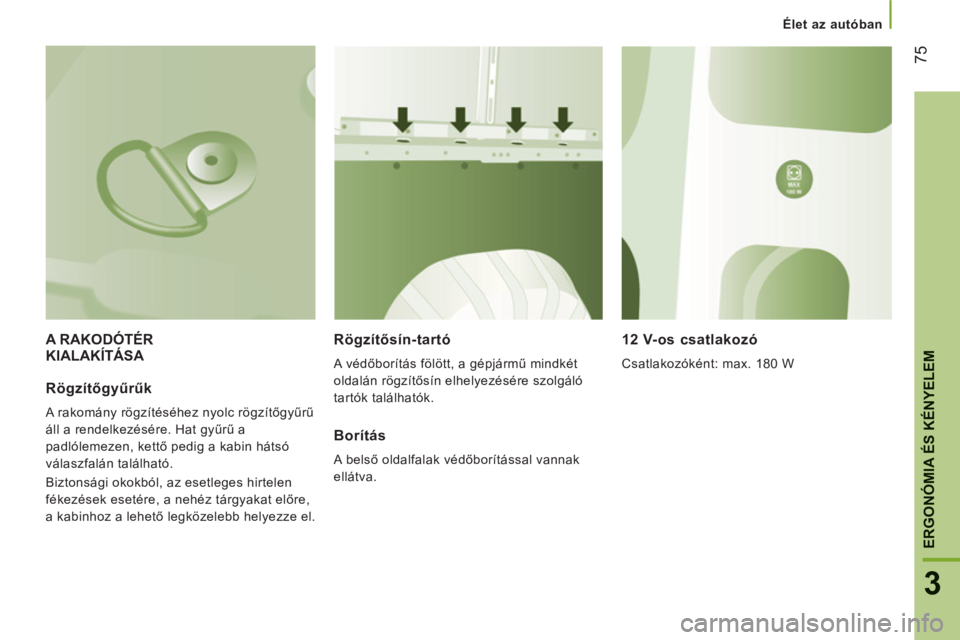

A RAKODÓTÉR KIALAKÍTÁSA
Rögzítősín-tartó

A védőborítás fölött, a gépjármű mindkét
oldalán rögzítősín elhelyezésére szolgáló
tartók találhatók.
12 V-os csatlakozó

Csatlakozóként: max. 180 W
Rögzítőgy
&rűk

A rakomány rögzítéséhez nyolc rögzítőgyűrű
áll a rendelkezésére. Hat gyűrű a
padlólemezen, kettő pedig a kabin hátsó
válaszfalán található.
Biztonsági okokból, az esetleges hirtelen
fékezések esetére, a nehéz tárgyakat előre,
a kabinhoz a lehető legközelebb helyezze el.


Borítás

A belső oldalfalak védőborítással vannak
ellátva.

76
Élet az autóban

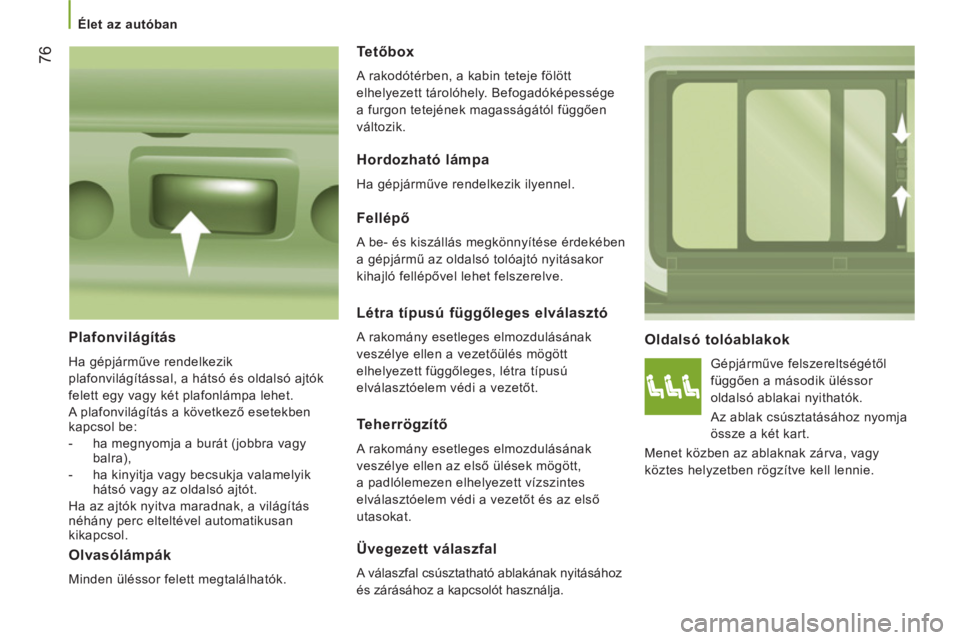

Oldalsó tolóablakok

Gépjárműve felszereltségétől
függően a második üléssor
oldalsó ablakai nyithatók.
Az ablak csúsztatásához nyomja
össze a két kart.
Menet közben az ablaknak zárva, vagy
köztes helyzetben rögzítve kell lennie.
Fellépő

A be- és kiszállás megkönnyítése érdekében
a gépjármű az oldalsó tolóajtó nyitásakor
kihajló fellépővel lehet felszerelve.


Plafonvilágítás

Ha gépjárműve rendelkezik
plafonvilágítással, a hátsó és oldalsó ajtók
felett egy vagy két plafonlámpa lehet.
A plafonvilágítás a következő esetekben
kapcsol be:


- ha megnyomja a burát (jobbra vagy
balra),

- ha kinyitja vagy becsukja valamelyik
hátsó vagy az oldalsó ajtót.
Ha az ajtók nyitva maradnak, a világítás
néhány perc elteltével automatikusan
kikapcsol.


Olvasólámpák

Minden üléssor felett megtalálhatók.
Te tőbox

A rakodótérben, a kabin teteje fölött
elhelyezett tárolóhely. Befogadóképessége
a furgon tetejének magasságától függően
változik.
Hordozható lámpa

Ha gépjárműve rendelkezik ilyennel.
Létra típusú függőleges elválasztó

A rakomány esetleges elmozdulásának
veszélye ellen a vezetőülés mögött
elhelyezett függőleges, létra típusú
elválasztóelem védi a vezetőt.
Teherrögzítő

A rakomány esetleges elmozdulásának
veszélye ellen az első ülések mögött,
a padlólemezen elhelyezett vízszintes
elválasztóelem védi a vezetőt és az első
utasokat.
Üvegezett válaszfal

A válaszfal csúsztatható ablakának nyitásához
és zárásához a kapcsolót használja.

77
3
ERGONÓMIA ÉS KÉNYELE
M

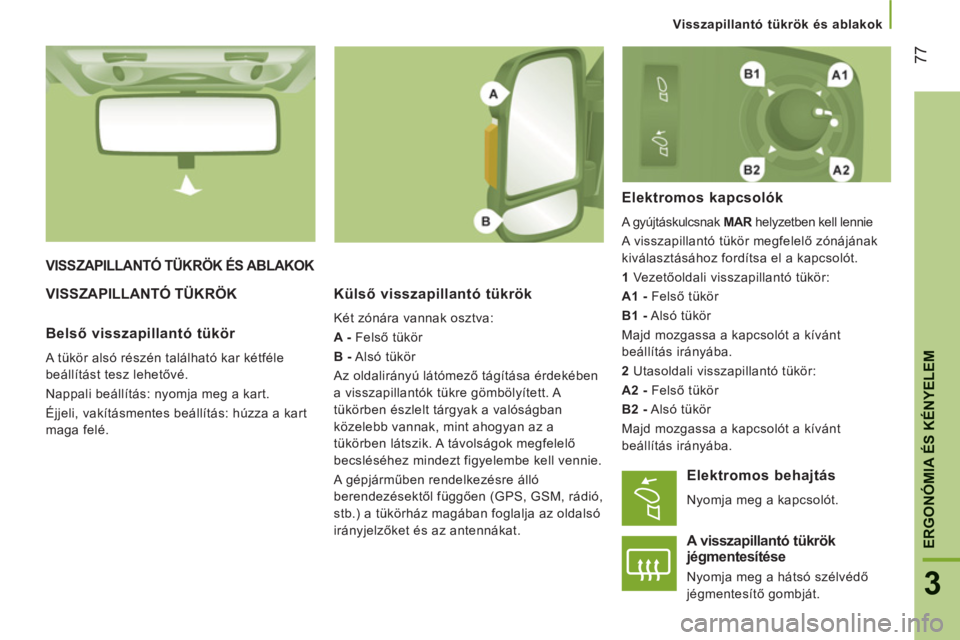

Visszapillantó tükrök és ablakok
VISSZAPILLANTÓ TÜKRÖK ÉS ABLAKOK
VISSZAPILLANTÓ TÜKRÖK
Külső visszapillantó tükrök

Két zónára vannak osztva:

A -
Felső tükör

B -
Alsó tükör
Az oldalirányú látómező tágítása érdekében
a visszapillantók tükre gömbölyített. A
tükörben észlelt tárgyak a valóságban
közelebb vannak, mint ahogyan az a
tükörben látszik. A távolságok megfelelő
becsléséhez mindezt figyelembe kell vennie.
A gépjárműben rendelkezésre álló
berendezésektől függően (GPS, GSM, rádió,
stb.) a tükörház magában foglalja az oldalsó
irányjelzőket és az antennákat.
Elektromos kapcsolók

A gyújtáskulcsnak MAR
helyzetben kell lennie
A visszapillantó tükör megfelelő zónájának
kiválasztásához fordítsa el a kapcsolót.

1
Vezetőoldali visszapillantó tükör:

A1 -
Felső tükör

B1 -
Alsó tükör
Majd mozgassa a kapcsolót a kívánt
beállítás irányába.

2
Utasoldali visszapillantó tükör:

A2 -
Felső tükör

B2 -
Alsó tükör
Majd mozgassa a kapcsolót a kívánt
beállítás irányába.
Belső visszapillantó tükör

A tükör alsó részén található kar kétféle
beállítást tesz lehetővé.
Nappali beállítás: nyomja meg a kart.
Éjjeli, vakításmentes beállítás: húzza a kart
maga felé.
Elektromos behajtás

Nyomja meg a kapcsolót.
A visszapillantó tükrök jégmentesítése

Nyomja meg a hátsó szélvédő
jégmentesítő gombját.

78
Visszapillantó tükrök és ablakok
ELEKTROMOS ABLAKEMELŐK



A.
Vezetőoldali ablakemelő-kapcsoló

B.
Utasoldali ablakemelő-kapcsoló
Két lehetőség közül választhat:


Automatikus müködtetés

Nyomja vagy húzza meg az A/B kapcsolót az
ellenállási ponton túlra: a gomb elengedését
követően az ablak teljesen kinyílik vagy
becsukódik.
A gomb ismételt megnyomása megállítja az
ablak mozgását.


Kézi működtetés

Nyomja vagy húzza meg az A kapcsolót
anélkül, hogy túllépné az ellenállási pontot.
Ha elengedi a kapcsolót, az ablak mozgása
megáll.




A megfelelő használatról

A gyújtáskulcsot mindig vegye ki, még
akkor is, ha csak rövid időre hagyja el a
gépjárművet.
Az ablakemelők működtetése közben történt
becsípődés esetén fordítsa meg az ablak
mozgási irányát. Ehhez nyomja meg az
adott kapcsolót.
Ha a vezető kezeli az ablakemelő-
kapcsolókat, mindig meg kell győződnie
arról, hogy az ablakok megfelelő záródását
senki sem akadályozza.
A vezetőnek ellenőriznie kell, hogy
utasai megfelelő módon használják-e az
ablakemelőket.
Az ablakok mozgatása közben fordítson
fokozott figyelmet a gépjárműben tartózkodó
gyermekekre.
