2013 CITROEN JUMPER InstruktionsbÖcker (in Swedish)

2323
22


Öppningar

KLAR FÖR STARTKLAR FÖR START
NYCKEL

Med nyckeln kan du låsa och låsa upp bilen,
öppna och stänga tanklocket, samt starta
och stänga av motorn.
BATTERI I FJÄRRKONTROLLEN

Art. nr: CR 2032/3 volt.


Byte av batteriet i fjärrkontrollen



- tryck på knappen för att fälla ut nyckeln

- vrid skruven 1 från det stängda till det
öppna hänglåset, med hjälp av en liten
skruvmejsel

- använd skruvmejseln för att demontera
batterihållaren 2
- ta ut batterihållaren, byt ut
batteriet 3 och sätt in det nya batteriet åt
rätt håll

- montera tillbaka batterihållaren 2 i
nyckeln och skruva fast med skruv 1
.
Nytt batteri som inte uppfyller kraven
kan skada nyckeln.

Använd endast batterier som är
identiska eller likvärdiga med dem
som CITROËN rekommenderar.
Gamla batterier lämnas till godkänt
uppsamlingsställe.

2424


Öppningar


ÖVERSIKTSTABELL ÖVER NYCKELNS VIKTIGASTE FUNKTIONER



Typ av nyckel


Låsa upp hytten


Låsa dörrarna


Låsa upp bakdörrarna


Spärrlås


Nyckel

Vrid moturs (förarsidan).
Vrid medurs (förarsidan).
-
-

Fjärrkontroll

-
-


Signaler





Blinkerslampor
2 blinkningar.
1 blinkning.
2 blinkningar.
3 blinkningar.

Reglagets kontrollampa
Släckt.
Fast sken under
3 sekunder, sen
blinkande.
Blinkande.
Blinkande.

2525
22


Öppningar

KLAR FÖR STARTKLAR FÖR START
ELEKTRONISK STARTSPÄRR

Alla nycklar innehåller ett system för
elektronisk startspärr.
Detta system låser bränslematningen till
motorn. Det aktiveras automatiskt så fort
nyckeln dras ut ur tändningslåset. Om du hanterar fjärrkontrollen i fickan kan
det leda till att du låser upp dörrarna av
misstag.
Om emellertid ingen dörr öppnas inom cirka
trettio sekunder efter en upplåsning, låses
dörrarna automatiskt igen.
En samtidig användning av andra
komponenter som fungerar med hög
frekvens (mobiltelefoner, hemlarm…) kan
tillfälligt störa fjärrkontrollens funktion.
Förutom vid nollställning fungerar inte
fjärrkontrollen så länge nyckeln är kvar
i rattlåset, inte ens med tändningen
frånslagen.
Anteckna omsorgsfullt numret på nycklarna.
Om du tappar dem kan CITROËN hjälpa
till med att få fram nya snabbare och mer
effektivt, om du kan visa upp detta nummer
och det konfidentiella kortet.
Gör inga ändringar i den elektroniska
startspärren. Denna kontrollampa släcks
efter påslagning av tändningen,
nyckeln har känts igen och
motorn kan startas.
Om nyckeln inte har känts igen, är det
omöjligt att starta bilen. Byt i så fall nyckel
och låt kontrollera den felaktiga nyckeln hos
CITROËN.

Att köra med låsta dörrar kan göra det
svårt för hjälpen att komma in i kupén,
i nödfall.
Av säkerhetsskäl (barn i bilen) är det bäst
att dra ut nyckeln ur rattlåset då du lämnar
bilen, även om det bara är för en kort stund. Efter påslagning av tändningen upprättas
en dialog mellan nyckeln och systemet för
elektronisk startspärr.

Om du köper en begagnad bil bör du:


- kontrollera att du verkligen fått det
konfidentiella kortet,

- låta CITROËN utföra en lagring av
nycklarna, för att vara säker på att de
nycklar du har är de enda som kan
starta bilen.
KONFIDENTIELLT KORT

Kortet levereras tillsammans med
dubblettnyckeln.
Det innehåller den identifieringskod som
krävs vid alla ingrepp som din CITROËN-
verkstad gör i den elektroniska startspärren.
Koden maskeras av en film, som endast ska
avlägsnas vid behov.
Förvara kortet på en säker plats, aldrig inne
i bilen.
Ta med dig kortet tillsammans med dina
övriga personhandlingar om du är på resa
långt hemifrån.

2626


Öppningar

När larmet är i standbyläge aktiveras sirenen
vid inbrott i cirka 30 sekunder och samtidigt
tänds körriktningsvisarna.
Larmet återgår sedan till standbyläge, men
händelsen blir kvar i minnet och signaleras
av att dioden blinkar snabbt, om larmet är
avaktiverat.
Efter avbrott i elförsörjningen utlöses larmet
dessutom då elförsörjningen återställs.
Automatisk aktivering

Funktionen kopplas automatiskt in
standbyläge cirka 2 minuter efterdet att
den sista dörren har stängts (beroende
på lagstiftningen i landet). För att undvika
att larmet löses ut när du öppnar en dörr
måste du trycka en gång till på knappen för
upplåsning på fjärrkontrollen.
Bortkoppling med nyckeln

Lås upp dörrarna med nyckeln och stig in i
bilen. Slå på tändningen, då koden i nyckeln
identifieras avbryts ljudsignalen.


Bortkoppling med fjärrkontrollen

Genom att trycka lätt på
denna knapp avaktiverar du
standbyläget när du låser upp
bilen.

Avaktivering av
nivåsensorn *

Tryck på detta reglage för
att avaktivera nivåsensorn
(exempelvis vid bogsering av
bilen med larmet aktiverat).
Nivåsensorn förblir aktiv tills dörrarna
öppnas centralt.

LARMSYSTEM

Om din bil har LARMSYSTEM gäller
följande.

Systemet garanterar:


- ett yttre skalskydd genom sensorer på
dörrar och luckor, samt på elsystemet,

- nivåsensor.

Utrustningen omfattar dessutom en
siren och en diod synlig från utsidan,
som indikerar de tre lägen systemet kan
befinna sig i:


- larmet aktiverat (i standbyläge), den
röda dioden blinkar långsamt

- larmet är inte aktiverat (inte i
standbyläge), dioden är släckt

- larmet utlöst (inbrott), den röda dioden
blinkar snabbt när bilen låses upp

Kontrollera först att alla dörrar och luckor är
ordentligt stängda.
Du aktiverar larmsystemet genom
att trycka på hänglåssymbolen.
Efter några sekunder aktiveras de
olika skydden.

*
Beroende på motor.

Rätt användning


Om sirenen utlösts felaktigt kan du
snabbt avbryta den på följande sätt:


- slå på tändningen, då koden i nyckeln
identifieras avbryts ljudsignalen

- tryck på knappen för upplåsning (hytt
och nyckel) på fjärrkontrollen
För att undvika utlösning av larmet t. ex.
då du tvättar bilen kan du låsa den med
nyckeln.
Då bilen låses upp med fjärrkontrollen
kopplas sirenen bort automatiskt.

2727
22


Öppningar

KLAR FÖR STARTKLAR FÖR START
FRAMDÖRRAR
Barnsäkerhetslås
Hindrar öppning av sidoskjutdörren från
insidan.
Tryck på reglaget på kanten av sidodörren. Dörr på förarens sida

Använd fjärrkontrollen för att låsa upp och
låsa.
SIDOSKJUTDÖRR

Blockera inte styrskenan på golvet, dörren
måste glida störningsfritt.

Öppna utifrån

Dra handtaget mot dig och sedan bakåt.


Öppna inifrån

Tryck handtaget bakåt för att låsa upp och
öppna dörren.
Tänk på att öppna dörren helt för att
spärrsystemet vid dörrens nederkant att fungera.
För att lossa spärren och stänga dörren drar
du i handtaget och skjuter igen dörren.
Kör inte med sidoskjutdörren öppen.

2828


Öppningar


BAKDÖRRAR

Utifrån

Dra handtaget mot dig. De två dörrarna
öppnas 96°.

Öppna och stänga dörrarna
För att öppna dörrarna drar du handtaget
mot dig och sedan i spaken för att öppna
den vänstra dörren.
Vid stängning stänger du först den vänstra
dörren och sedan den högra.
Öppning 180°
Om din bil har denna utrustning finns ett
system med indragbart dörrstopp som ökar
öppningen från 96° till 180°.
Tryck på knappen på dörrpanelen för att
vidga öppningsvinkeln.
Dörrstoppet dras automatiskt tillbaka då
dörrarna stängs.

29
22


Öppningar

KLAR FÖR STARTKLAR FÖR START

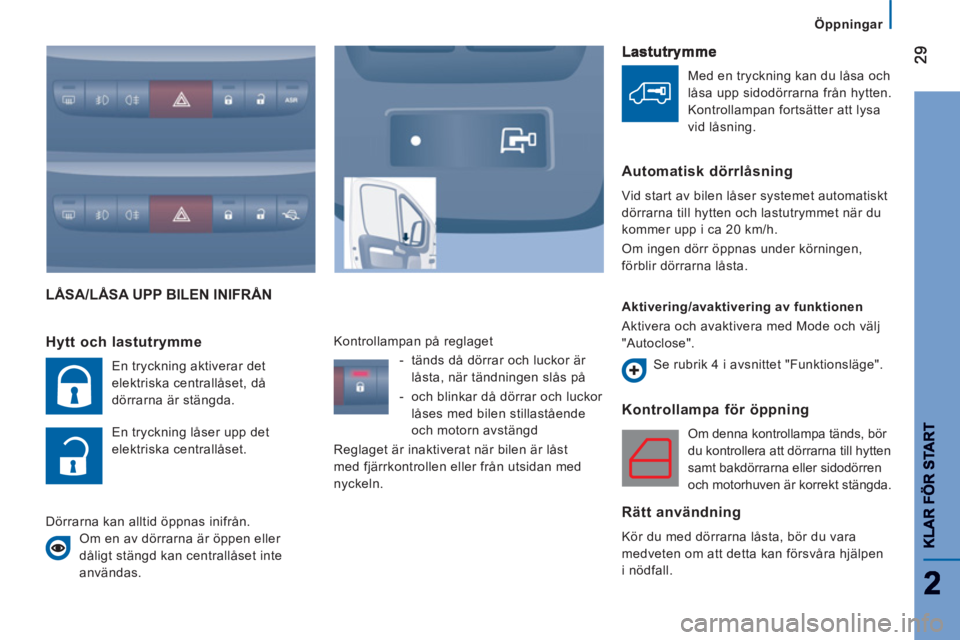

LÅSA/LÅSA UPP BILEN INIFRÅN
Kontrollampa för öppnin
g
Om denna kontrollampa tänds, bör
du kontrollera att dörrarna till hytten
samt bakdörrarna eller sidodörren
och motorhuven är korrekt stängda.
Rätt användning

Kör du med dörrarna låsta, bör du vara
medveten om att detta kan försvåra hjälpen
i nödfall.
Hytt och lastutrymme

En tryckning aktiverar det
elektriska centrallåset, då
dörrarna är stängda.
En tryckning låser upp det
elektriska centrallåset.
Dörrarna kan alltid öppnas inifrån.
Om en av dörrarna är öppen eller
dåligt stängd kan centrallåset inte
användas.
Kontrollampan på reglaget


- tänds då dörrar och luckor är
låsta, när tändningen slås på

- och blinkar då dörrar och luckor
låses med bilen stillastående
och motorn avstängd

Reglaget är inaktiverat när bilen är låst
med fjärrkontrollen eller från utsidan med
nyckeln.

Med en tryckning kan du låsa och
låsa upp sidodörrarna från hytten.
Kontrollampan fortsätter att lysa
vid låsning.
Automatisk dörrlåsning

Vid start av bilen låser systemet automatiskt
dörrarna till hytten och lastutrymmet när du
kommer upp i ca 20 km/h.
Om ingen dörr öppnas under körningen,
förblir dörrarna låsta.

Aktivering/avaktivering av funktionen
Aktivera och avaktivera med Mode och välj
"Autoclose".
Se rubrik 4 i avsnittet "Funktionsläge".

30


Förarplats

INSTRUMENTGRUPP



1.
Hastighetsmätare (kilometer/miles)

2.
Display

3.
Mätartavlor

4.
Varvräknare

FÖRARPLATS
Display 1 på instrumentgruppen



- Tid

- Körd sträcka (km/miles)

- Räckvidd

- Förbrukning

- Medelhastighet

- Strålkastarhöjd

- Varning för övervarvning, kan
programmeras med MODE

- Stop & Start,

- Serviceindikator



Display 2 på instrumentgruppen



- Tid

- Datum

- Yttertemperatur

- Körd sträcka (km/miles)

- Räckvidd

- Förbrukning

- Medelhastighet

- Strålkastarhöjd

- Varning för övervarvning, kan
programmeras med MODE

- Stop & Start,

- Serviceindikator

- Varningsmeddelanden som visas upptill
på displayen

- Radio (aktuell frekvens)
