KONTROLLER
Underhåll med TOTAL

Innovationer för bättre prestanda
I över 40 år har forsknings- och
utvecklingsteamen hos TOTAL tagit fram
smörjmedel till CITROËN som är optimerade för
de senaste tekniska innovationerna i CITROËNS
bilar. Både för att vinna rallytävlingar och för
vardagskörning.
För dig betyder det att du får bästa möjliga
motorprestanda.

Ett optimalt skydd i motorn
Genom att använda smörjmedel
från TOTAL i din CITROËN, bidrar
du till att öka motorns livslängd och
prestanda, samtidigt som du skyddar
miljön.
rekommenderar

144

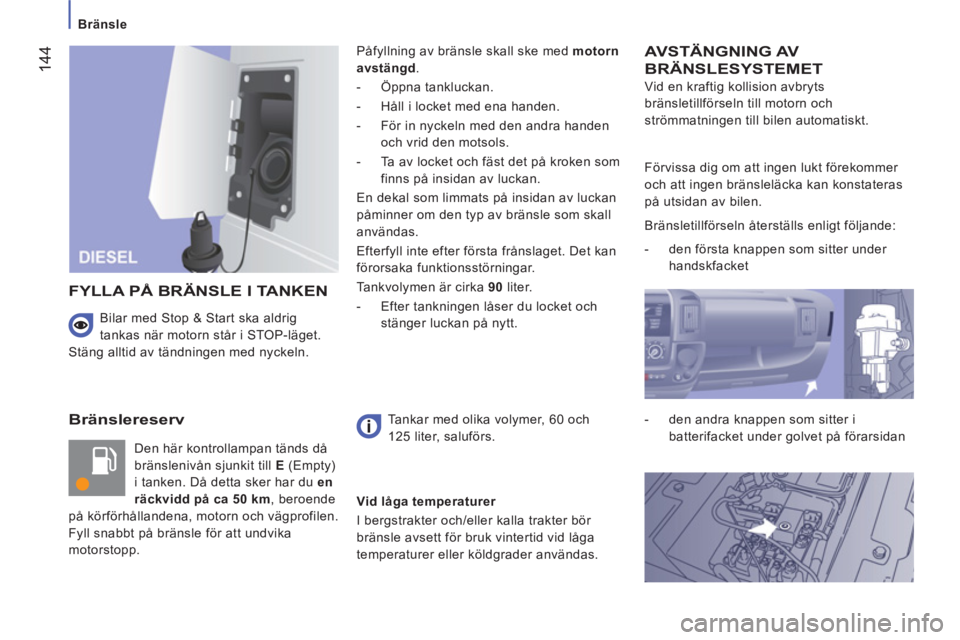

Bränsle



Bränslereserv

Den här kontrollampan tänds då
bränslenivån sjunkit till E
(Empty)
i tanken. Då detta sker har du en
räckvidd på ca 50 km, beroende
på körförhållandena, motorn och vägprofilen.
Fyll snabbt på bränsle för att undvika
motorstopp. Påfyllning av bränsle skall ske med motorn
avstängd.


- Öppna tankluckan.

- Håll i locket med ena handen.

- För in nyckeln med den andra handen
och vrid den motsols.

- Ta av locket och fäst det på kroken som
finns på insidan av luckan.
En dekal som limmats på insidan av luckan
påminner om den typ av bränsle som skall
användas.
Efterfyll inte efter första frånslaget. Det kan
förorsaka funktionsstörningar.
Tankvolymen är cirka 90
liter.


- Efter tankningen låser du locket och
stänger luckan på nytt.

AVSTÄNGNING AV
BRÄNSLESYSTEMET
Vid en kraftig kollision avbryts
bränsletillförseln till motorn och
strömmatningen till bilen automatiskt.
FYLLA PÅ BRÄNSLE I TANKEN

Tankar med olika volymer, 60 och
125 liter, saluförs. Förvissa dig om att ingen lukt förekommer
och att ingen bränsleläcka kan konstateras
på utsidan av bilen.
Bränsletillförseln återställs enligt följande:


- den första knappen som sitter under
handskfacket

- den andra knappen som sitter i
batterifacket under golvet på förarsidan


Vid låga temperaturer
I bergstrakter och/eller kalla trakter bör
bränsle avsett för bruk vintertid vid låga
temperaturer eller köldgrader användas.





Bilar med Stop & Start ska aldrig
tankas när motorn står i STOP-läget.
Stäng alltid av tändningen med nyckeln.

14
5
Batteri
ÅTGÄRDE
R
8



A.
Positiv pol på bilen

B.
Hjälpbatteri

C.
Jordanslutning på bilen



Ladda batteriet med laddare



- koppla ur batteriet som sitter i golvet
fram på vänster sida

- följ batteritillverkarens instruktioner

- återanslut åter med början från
minuspolen

- kontrollera att klämmor och polskor är
rena. Om de har sulfatbeläggning (vit-
eller grönaktig beläggning), rengör dem.
Laddningen ska ske på väl ventilerad plats,
skyddad från öppen eld och eventuella
gnistkällor, för att undvika explosion eller
brand.
Försök inte ladda upp ett batteri som har
fryst. Tina först upp det för att undvika risker
för explosion. Om batteriet är fryst, bör en
specialist före laddningen kontrollera att
de inre komponenterna är oskadda och
behållaren hel. Annars finns risk att giftig
och frätande syra läcker ut.
Gör en långsam laddning med låg
strömstyrka under högst cirka 24 timmar för
att undvika skador på batteriet.

BATTERI
För start med ett hjälpbatteri



- anslut den röda kabeln till anslutningen
A
och sedan till pluspolen (+) på
hjälpbatteriet B

- anslut den ena änden av den gröna
eller svarta kabeln till minuspolen (-) på
hjälpbatteriet B

- anslut den andra änden av den gröna
eller svarta kabeln till jordpunkten C

- aktivera startmotorn, låt motorn vara i
gång

- invänta återgång till tomgångsläge och
koppla ur kablarna

14
6


Batteri

Åtkomst till minuspolen

För att komma åt minuspolen (-): tryck på
knapp 2
och dra i anslutningen 1
.

Om bilen inte ska användas på mer än
en månad bör du koppla bort batteriets
minuspol (-).
Beskrivningen av batteriets
laddningsprocedur ges endast
upplysningsvis.
Batterierna innehåller skadliga ämnen
som svavelsyra och bly. De ska
bortskaffas enligt lagstadgare föreskrifter
och får under inga omständigheter kastas
med hushållsavfall.
Lämna tillbaka uttjänta batterier till särskilt
uppsamlingsställe.

Efter en längre urkoppling av batteriet kan
följande funktioner behöva återställas:


- displayens parametrar (datum, tid,
språk, enhet för avstånd och temperatur)

- radiostationerna

- centrallåset
Vissa inställningar upphävs och måste
därför göras om, kontakta CITROËN.
Om bilen har färdskrivare eller larmsystem
bör du koppla ifrån batteriets minuspol
(-) (finns under golvet på vänstra sidan, i
hytten), om bilen inte ska användas på över
5 dagar.

Vänta 3 minuter efter frånslagning av
tändningen innan du kopplar ifrån batteriet.
Koppla inte ur kabelskorna med motorn i
gång.
Ladda inte batterierna utan att först koppla
ur kabelskorna.
Stäng rutoma och framdörrarna före
urkoppling av batteriet.
Efter återanslutning av batteriet slår du på
tändningen och väntar 1 minut innan du
startar bilen för att tillåta initiering av de
elektroniska systemen. Om du efter detta
ändå märker små störningar, kontakta
CITROËN.

14
7
Batteri
ÅTGÄRDE
R
8





Om bilen är försedd med denna
dekal (i synnerhet om bilen har
Stop & Start) har bilen ett 12-volts
blybatteri med specifika egenskaper och
specifikationer. Byte eller urkoppling måste i
så fall göras på en CITROËN-verkstad eller
på en annan kvalificerad verkstad.
Om dessa föreskrifter inte följs riskerar
batteriets livslängd att förkortas.

Efter återmontering av batteriet hos
CITROËN eller en kvalificerad verkstad
kommer Stop & Start-systemet inte att vara
aktivt förrän bilen stått stilla en viss tid, som
beror på klimatförhållandena och batteriets
laddning (upp till ca 8 timmar).

Koppla inte ur batteriet för att ladda
det.

14
8


Byta ett hjul


1. PARKERING AV BILEN

Parkera i mån av möjlighet bilen på plan,
stadig och halksäker mark.
Dra åt parkeringsbromsen, slå ifrån
tändningen och lägg i 1:an.
Ta på reflexvästen och placera ut
varningstriangeln.
Placera om möjligt en kil under det hjul som
sitter snett mittemot det hjul som ska bytas. 2. VERKTYG
Verktygen ligger under
framsätespassagerarens sittdyna.


- Vrid knappen ett fjärdedels varv och dra
utl ådan.

- Tryck på knappen och vrid ett fjärdedels
varv för att spärra lådan.

A.
Förlängd hylsa

B.
Spärrnyckel

C.
Domkraft

D.
Bogseringskrok

E.
Hylsnyckel för hjul

F.
Skruvmejsel

BYTA HJUL
Försäkra dig om att passagerarna gått ut ur
bilen och befinner sig på en säker plats.

ÅTGÄRDE
R
8
Byta ett hjul

4. TILLVÄGAGÅNGSSÄTT



- Ta bort hjulkapseln genom att göra en
hävstångsrörelse med skruvmejseln F
.

- Lossa bultarna med hylsnyckeln E
.
- Placera domkraften C
på en av de fyra
platserna på underredet, i närheten av
hjulen.
3. RESERVHJUL


Fästskruven för reservhjulet finns under
bakre stötfångaren på höger sida.


- Vrid skruven med hylsan A
och nyckeln
B
och ta loss hjulet.

- Vrid till motståndspunkten.
- Ta ut reservhjulet med hjälp av nyckeln.

- Skruva loss handtaget G
och ta ut
hållaren H
.

- Frigör reservhjulet och placera bredvid
det hjul som ska bytas ut.

Om du har ett indragbart fotsteg skall
domkraften placeras i 45°.


- Vik ut domkraften med hjälp av
spärrnyckeln B
, ända tills hjulet är på
några centimeters avstånd från marken.

- Losss bultarna helt och byt ut hjulet.

150


Byta ett hjul


6. ÅTERMONTERING AV DETREPARERADE HJULET

Återmonteringen av hjulet sker på samma
sätt som i steg 5. Glöm inte att sätta tillbaka
hjulkapseln.
Se rubrik 9, avsnitt
"Identifieringsuppgifter" för att hitta
däcketiketten.
Reservhjulet är inte konstruerat för att köra
långa sträckor. Kontrollera åtdragningen av
skruvarna och reservhjulets lufttryck på en
CITROËN-verkstad snarast möjligt.
Reparera och montera tillbaka originalhjulet
så snabbt som möjligt på en CITROËN-
verkstad.


5. MONTERING AVRESERVHJULET



- Sätt hjulet på plats på navet och dra åt
bultarna en aning för hand.

- Utför en första åtdragning med
hylsnyckeln E
(kryssvis).

- Sänk bilen helt igen genom att vika in
och lossa domkraften.

- Dra åt bultarna igen med nyckeln E
,
utan att bruka våld.

- Placera hjulet som ska repareras bak i
bilen.
- Fäst hållaren H
och skruva fast
handtaget G
.

- För in hylsan A
i hålet och skruva fasts
kruven med spärrnyckeln B
, för att
montera hjulet.

- Lägg undan verktygen och hjulkapseln.
Kryp aldrig in under en bil som är lyft
med en domkraft (använd en pallbock).
Domkraften och verktygssatsen är speciellt
avsedda för din din. Använd dem inte för
andra ändamål.
