2013 CITROEN DS5 Návod na použitie (in Slovak)

199Praktické informácie

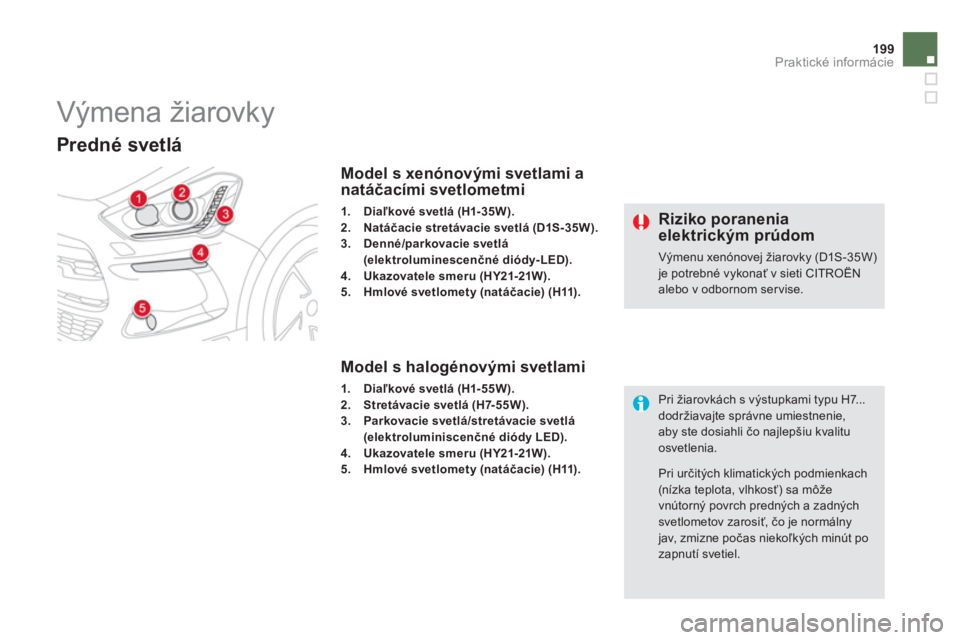

Výmena žiarovky
Predné svetlá
Model s xenónovými svetlami a
natáčacími svetlometmi
1.Diaľkové svetlá(H1- 35W).
2.Natáčacie stretávacie svetlá (D1S-35W).3.Denné/parkovacie svetlá(elektroluminescenčné diódy-LED).4.Ukazovatele smeru (HY21-21W).5.Hmlové svetlomety (natáčacie) (H11).
Model s halogénovými svetlami
1.Diaľkové svetlá (H1- 55W).2.
Stretávacie svetlá (H7-55W).3.Parkovacie svetlá/stretávacie svetlá
(elektroluminiscenčné diódy LED).4.Ukazovatele smeru (HY21-21W).5.Hmlové svetlomety (natáčacie) (H11).

Pri žiarovkách s výstupkami typu H7... dodržiavajte správne umiestnenie, aby ste dosiahli čo najlep

xenónovými žiarovkami)
) Zatiahnutím jazýčka odstráňte ochranný umelohmotný kryt.)
Odpojte konektor žiarovky stlačením na kolík, umiestnený dole.)
Vymeňte žiarovku tak, že ju potiahnete a
následne ju vymeňte.
Pri sp

Praktické informácie
Stretávacie svetlá
(model s xenónovými žiarovkami)








Diaľkové svetlá
(model s halogénovými žiarovkami)
)
Stlačte spodnú časť konektora a potom sklopte celý celok smerom nadol. )
Vytiahnit kontektor spolu so žiarovkou.)
Vytiahnite lampu, aby ste mohli vymeniť

Stretávacie svetlá/obrysové svetlá
Pri výmene tohto typu diódových žiaroviek a šablón sa obráťte na odborný ser vis alebo na servisnú sieť CITROËN.
Sieť CITROËN vám ponúka ser visnú súpravu
na výmenu elektroluminiscenčných LED diód.
Ukazovatele smeru
Rýchlejšie blikanie ukazovateľa smeru(pravého alebo ľavého) určuje poruchujednej zo žiaroviek na príslušnej strane.
Žiarovka ukazovateľa smeru sa nachádza
pod
predným svetlom.) Otočte držiak žiarovky o štvrť otáčky a odstráňte ho.)
Vymeňte poškodenú žiarovku. Pri spätne
j montáži postupujte rovnakýmspôsobom v opačnom poradí.
Pri výmene týchto žiaroviek sa môžete obrátiť
aj na sieť CITROËN alebo na odborný ser vis.

Praktické informácie
Výmena žiarovky hmlových
svetlometov
) Vložte plochý skrutkovač do otvoru
ozdobného krytu.) Odistite konektor žiarovky. )
Otočte držiakom žiarovky o štvrť otáčky a
vytiahnite ho.
Pri spätnej montáži postupujte rovnakýmspôsobom, ale v opačnom poradí.
Pri výmene týchto žiaroviek sa môžete taktiež obrátiť na odborný ser vis alebo na sieťCITROËN.

Smerové svetlá na bokukarosérie Bodové osvetlenie vonkajších
spätných zrkadiel
Pri výmene týchto žiaroviek je potrebné sa
obrátiť na sieť CITROËN alebo kvalifikovaný
servis. Pri v
ýmene elektroluminiscenčnej diódy-LEDje potrebné sa obrátiť na sieť CITROËN alebo
kvalifikovaný ser vis.

1.Parkovacie svetlá(elektroluminiscenčné diódy LED).2.Ukazovatele smeru (PY21Wjantárovo-žltá farba).3. Svetlá spätného chodu(P21W).4.Brzdovésvetlá(P21W).5.Hmlovésvetlá(P21W).
Zadné svetlá
Ukazovatele smeru a zastavovacie
svetlá (na blatníkoch)
) Otvorte kufor a následne odstráňte
prístupový kryt.) Odpojte konektor svetla.)
Odskrutkujte dve uchytávacie matice svetla.
)Svetlo opatrne vyber te cez exteriér.
Pridržiavacie spony sa automaticky rozopnú .)Otočte o štvrťotáčku držiak žiarovky a
vymeňte lampu.
Pri spätnej montáži postupujte rovnakýmspôsobom, ale v opačnom poradí.

Výmena svetiel s elektroluminiscenčnýmidiódami-LED

Pri tejto výmene sa obráťte na sieť CITROËN alebo kvalifikovaný servis.

Praktické informácie

Svetlá spätného chodu (veko kufra)
)
Svetlo opatrne vyber te cez exteriér.Pridržiavacia spona sa automaticky otvorí. )
Otočte držiak žiarovky o štvrť otáčky a žiarovku vymeňte.
Pri sp

Osvetlenie ŠPZ
) Do priehľadného krytu vsuňte tenkýskrutkovač. )
Potlačte ho smerom von a odistite ho. )
Odstráňte priehľadný kryt.)
Vytiahnite žiarovku a vymeňte ju.


Tretie brzdové svetlo(
elektroluminiscenčné diódyLED)
Obráťte sa na sieť CITROËN alebo
kvalifikovaný servis .
