2013 CITROEN DS5 HYBRID Upute Za Rukovanje (in Croatian)

215
Praktične informacije
Duga svjetla (model saksenonskim žaruljama)
) Skinite zaštitni plastični poklopac
povlačenjem za jezičac. ) Izvadite konektor sa žaruljom pritiskom nakopču koja se nalazi na donjoj strani. ) Povlačenjem izvadite žarulju i zamijenite je. Prilikom postavljanja, postupite obrnutimredoslijedom.



Farovi imaju polikarbonatna stakla, sa slojem zaštitnog laka: ) ne čistite ih suhom ili grubom krpom, niti deterdžentom ili otapalom,) upotrijebite spužvu i sapunicu ilineko sredstvo s neutralnim pH,) ako vozilo perete pod visokimtlakom, prilikom uklanjanja tvrdokornih mrlja, ne usmjeravajtemlaz duže vrijeme na farove, na svjetla ni po njihovom obodu, kako se ne bi oštetio zaštitni lak i br tva,






Kratka svjetla (model saksenonskim žaruljama)

Zamjena ksenonskih žarulja D1S mora se obaviti u mreži CITROËN ili u nekojstručnoj radionici, jer postoji opasnostod strujnog udara.
U slučaju neispravnosti jedne

Kratka svjetla
(model s halogenim žaruljama)
) Skinite zaštitni plastični poklopac
povlačenjem za jezičac.
Duga svjetla
(model s halogenim žaruljama)
) Skinite zaštitni plastični poklopac povlačenjem za jezičac. )Izvadite konektor sa žaruljom pritiskom nakopču koja se nalazi na donjoj strani.)Povlačenjem izvadite žarulju i zamijenite je. Prilikom postavljanja, postupite obrnutimredoslijedom.

) Pritisnite konektor odozgo i nagnite sklop prema dolje. )Izvadite konektor sa žaruljom. )Povlačenjem izvadite žarulju i zamijenite je.
Prilikom postavljanja, postupite obrnutim
redoslijedom, ali prvo umetnite donji dio žarulje.

217Praktične informacije









Dnevna / pozicijska svjetla

Za zamjenu ovih diodnih svjetala, obratite se mreži CITROËN ili nekoj stručnoj radionici.
Mreža CITROËN nudi vam komplet za zamjenuelektroluminiscentnih dioda LED.
Pokazivači smjera
Brže bljeskanje žaruljice desnog ililijevog pokazivača smjera upozoravana neispravnost neke žarulje naodgovarajućoj strani.

Prednja svjetla za maglu
)Skinite deflektor ispod školjke. )Odspojite konektor žarulje.
) Okrenite žarulju za četvrtinu kruga i
zamijenite je.
Pri postavljanju, postupite obrnutim
redoslijedom.
Za zamjenu ovih žarulja možete se obratiti i mreži CITROËN ili nekoj stručnoj radionici.














Bočni pokazivači smjera

Za zamjenu ovih žarulja morate se obratiti
mreži CITROËN ili nekoj stručnoj radionici.

Spot svjetla na vanjskim
retrovizorima
Za zamjenu elektroluminiscentne diode - LEDmorate se obratiti mreži CITROËN ili nekojstručnoj radionici.

219Praktične informacije
1.Pozicijska svjetla (elektroluminiscentne diode LED). 2. Pokazivači smjera (PY21W narančaste boje). 3. Svjetla za vožnju natrag (P21W).4.Stop svjetla (P21W).
5.Svjetla za maglu (P21W).




















Stražnja svjetla
Pokazivači smjera i stop svjetla(na blatobranima)
) Otvorite prtljažnik i skinite poklopacsvjetala.) Odspojite konektor svjetla. ) Odvrnite dvije matice kojima je svjetlo
pričvršćeno.
) Svjetlo oprezno izvadite s vanjske strane.Kopče se automatski otkopčavaju. ) Okrenite držač žarulje za četvrtinu kruga i
zamijenite žarulju.
Pri postavljanju, postupite obrnutim
redoslijedom.


Zamjena svjetala selektroluminiscentnim diodama-LED

Za zamjenu ovih svjetala obratite se mrežiCITROËN ili nekoj stručnoj radionici.

Svjetla za vožnju natrag (na poklopcu prtljažnika)
) Otvorite prtljažnik. )Otkopčajte plašt svjetla.)Skinite poklopac i odvrnite maticu kojom je
svjetlo pričvršćeno.
) Svjetlo oprezno izvadite s vanjske strane.
Kopča se automatski otkopčava.
) Okrenite držač žarulje za četvrtinu kruga i
zamijenite žarulju.
Pri postavljanju, postupite obrnutim redoslijedom.







Svjetlo za maglu

Za pristup žarulji potrebno je zavući ruku ispod branika.) Okrenite držač žarulje za četvrtinu kruga i
izvadite ga. ) Zamijenite žarulju.
Pri postavljanju, postupite obrnutim
redoslijedom.
Za zamjenu ovih žarulja možete se obratiti i mreži CITROËN ili nekoj stručnoj radionici.

221Praktične informacije
Svjetlo registarske pločice
) Ta n a k o d v ijač umetnite u prorez na
prozirnoj plastici.) Otkopčajte plastiku guranjem odvijačaprema van.) Skinite prozirnu plastiku.) Izvadite neispravnu žarulju i zamijenite je.















Tr eće stop svjetlo (elektroluminiscentne diode-LED)

Obratite se mreži CITROËN ili nekoj stručnoj
radionici.

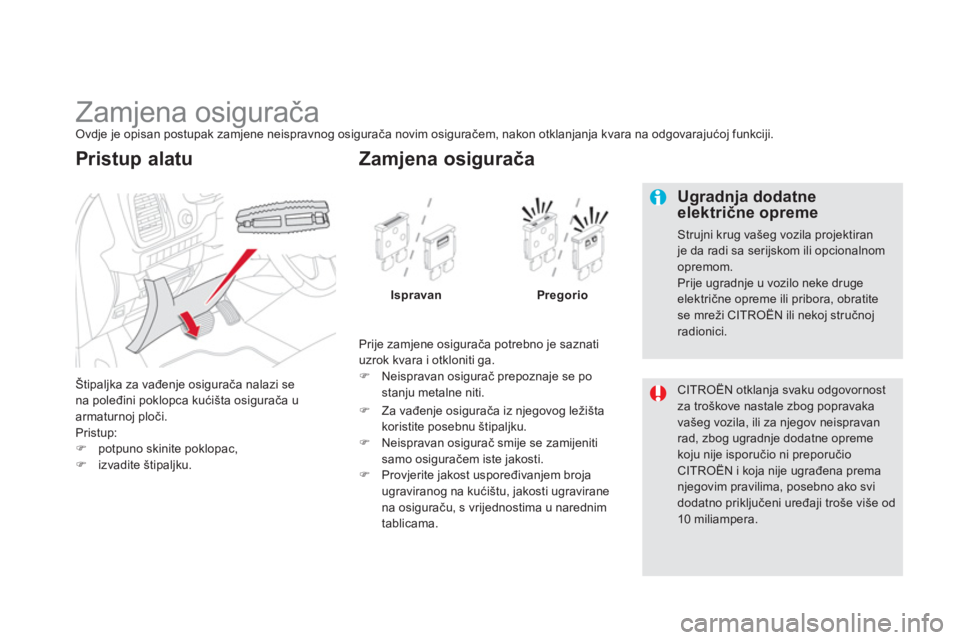

Zamjena osigurača Ovdje je opisan postupak zamjene neispravnog osigurača novim osiguračem, nakon otklanjanja kvara na odgovarajućoj funkciji.
Štipal
jka za vađenje osigurača nalazi se na poleđini poklopca kući
