2013 CITROEN DS5 HYBRID Návod na použitie (in Slovak)

215
Praktické informácie
Diaľkové svetlá (model s
xenónovými žiarovkami)
) Zatiahnutím jazýčka odstráňte ochranný umelohmotný kryt.)
Odpojte konektor žiarovky stlačením na kolík, umiestnený dole. )
Vymeňte žiarovku tak, že ju potiahnete a
následne ju vymeňte.
Pri sp

Stretávacie svetlá (model s xenónovými žiarovkami)
) Zatiahnutím jazýčka odstráňte ochranný umelohmotný kryt.

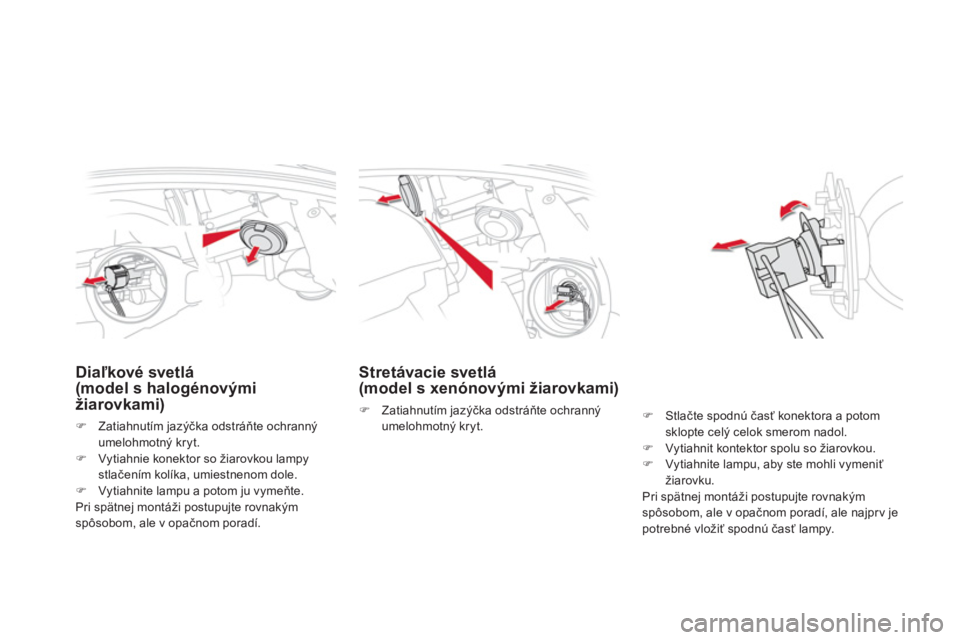

Diaľkové svetlá(model s halogénovými
žiarovkami)
)Zatiahnutím jazýčka odstráňte ochranný umelohmotný kryt. )Vytiahnie konektor so žiarovkou lampystlačením kolíka, umiestnenom dole. )Vytiahnite lampu a potom ju vymeňte.
Pri spätnej montáži postupujte rovnakýmspôsobom, ale v opačnom porad

217Praktické informácie
Stretávacie svetlá/obrysové svetlá
Pri výmene tohto typu diódových žiaroviek a šablón sa obráťte na odborný ser vis alebo na servisnú sieť CITROËN.
Sieť CITROËN vám ponúka ser visnú súpravu
na výmenu elektroluminiscenčných LED diód.
Ukazovatele smeru
Rýchlejšie blikanie ukazovateľa smeru (pravého alebo ľavého) určuje poruchujednej zo žiaroviek na príslušnej strane.
Žiarovka ukazovateľa smeru sa nachádza
podpredným svetlom. )
Otočte držiak žiarovky o štvrť otáčky a odstráňte ho.)
Vymeňte poškodenú žiarovku. Pri spätne
j montáži postupujte rovnakýmspôsobom v opačnom poradí.
Pri výmene týchto žiaroviek sa môžete obrátiť
aj na sieť CITROËN alebo na odborný ser vis.

Výmena žiarovky hmlových
svetlometov
)Vložte plochý skrutkovač do otvoru
ozdobného krytu.
)Odistite konektor žiarovky.)Otočte držiakom žiarovky o štvrť otáčky a
vytiahnite ho.
Pri spätnej montáži postupujte rovnakýmspôsobom, ale v opačnom poradí.
Pri výmene týchto žiaroviek sa môžete taktiež
obrátiť na odborný ser vis alebo na sieť CITROËN.
Smerové svetlá na bokukarosérie

Pri výmene týchto žiaroviek je potrebné sa
obrátiť na sieť CITROËN alebo kvalifikovanýservis.
Bodové osvetlenie
vonka
jších spätných
zrkadiel
Pri výmene elektroluminiscenčnej diódy-LEDje potrebné sa obrátiť na sieť CITROËN alebo
kvalifikovaný ser vis.

219Praktické informácie
1.Parkovacie svetlá(elektroluminiscenčné diódy LED).2.Ukazovatele smeru (PY21-21Wjantárovo-žltá farba).3. Svetlá spätného chodu(P21W).4.Brzdové svetlá (P21W).5.Hmlové svetlá (P21W).
Zadné svetlá
Ukazovatele smeru a zastavovacie
svetlá (na blatníkoch)
) Otvorte kufor a následne odstráňteprístupový kryt. )
Odpojte konektor svetla.)
Odskrutkujte dve uchytávacie matice svetla.
)
Svetlo opatrne vyber te cez exteriér.
Pridržiavacie spony sa automaticky
rozopnú ) Otočte o štvrťotáčku držiak žiarovky a
vymeňte lampu.
Pri spätnej montáži postupujte rovnakýmspôsobom, ale v opačnom poradí.

Výmena svetiel s elektroluminiscenčnými diódami-LED

Pri tejto výmene sa obráťte na sieť CITROËN alebo kvalifikovaný servis.

Svetlá spätného chodu (veko kufra)
)Otvorte veko kufra.)Uvoľnite kryt svetla. )Vytiahnite prístupový poklop a odstráňte uchytávaciu maticu svetla.
)
Svetlo opatrne vyber te cez exteriér.
Pridržiavacia spona sa automaticky otvorí. ) Otočte držiak žiarovky o štvrť otáčky a žiarovku vymeňte.
Pri sp

221Praktické informácie
Osvetlenie ŠPZ
) Do priehľadného krytu vsuňte tenkýskrutkovač.)
Potlačte ho smerom von a odistite ho.)
Odstráňte priehľadný kryt. )
Vytiahnite žiarovku a vymeňte ju.


Tretie brzdové svetlo (
elektroluminiscenčné diódy LED)
Obráťte sa na sieť CITROËN alebo
kvalifikovaný ser vis.

Výmena poistky Postup pri výmene poškodenej poistky za novú poistku s cieľom opraviť poruchu na príslušnej funkcii.
Pinzeta na odstránenie poistk
y sa nachádza v
dne veka poistkovej skrine.
Na
prístup : )úplne vytiahnite veko,)vytiahnite pinzetu.
Prístup k náradiu
Skôr ako poistku vymeníte, je nevyhnutné
poznať príčinu poruchy a túto opraviť.)
Určite poškodenú poistku na základe
vizuálnej kontroly stavu jej vlákna.
Výmena poistky
DobráZlá
)
Na vytiahnutie poistky zo svojho miesta
použite špeciálnu pinzetu.
) Poškodenú poistku nahraďte vždy poistkou
rovnakej intenzity. ) Skontrolujte, či sa číslo vyznačené naskrinke zhoduje s hodnotou intenzity
vyznačenej na poistke a s hodnotami v
ni
