2013 CITROEN DS5 HYBRID Kasutusjuhend (in Estonian)

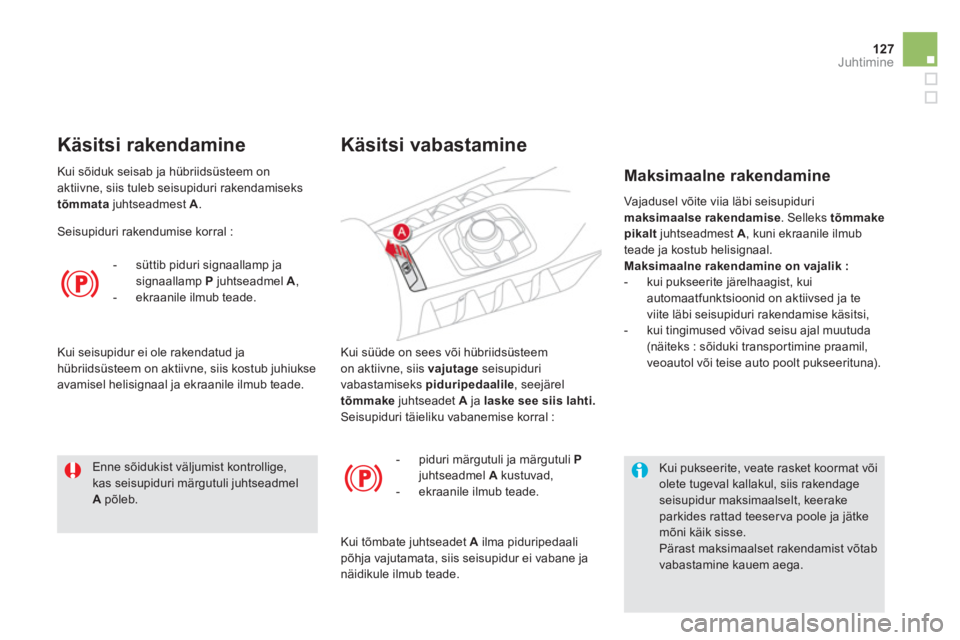

127Juhtimine
Kui süüde on sees või hübriidsüsteem
on aktiivne, siis vajutageseisupidurivabastamiseks piduripedaalile
, seejäreltõmmakejuhtseadet Aja laske see siis lahti.Seisupiduri täieliku vabanemise korral :
Käsitsi vabastamine
- piduri märgutuli ja märgutuli Pjuhtseadmel Akustuvad,
- ekraanile ilmub teade.
Kui tõmbate juhtseadet A
ilma
piduripedaalipõhja vajutamata, siis seisupidur ei vabane ja näidikule ilmub teade.
Va
jadusel võite viia läbi seisupidurimaksimaalse rakendamise. Selleks tõmmake pikalt
juhtseadmest A, kuni ekraanile ilmubteade ja kostub helisignaal. Maksimaalne rakendamine on vajalik :


- kui pukseerite järelhaagist, kui
automaatfunktsioonid on aktiivsed ja te
viite läbi seisupiduri rakendamise käsitsi,

- kui tingimused võivad seisu ajal muutuda (näiteks : sõiduki transportimine praamil,
veoautol või teise auto poolt pukseerituna).

Maksimaalne rakendamine

Kui pukseerite, veate rasket koormat võiolete tugeval kallakul, siis rakendageseisupidur maksimaalselt, keerakeparkides rattad teeser va poole ja jätke mõni käik sisse.
Pärast maksimaalset rakendamist võtabvabastamine kauem aega.

Enne sõidukist väljumist kontrollige, kas seisupiduri märgutuli juhtseadmel A
põleb. Kui sõiduk seisab
ja hübriidsüsteem on
aktiivne, siis tuleb seisupiduri rakendamiseks
tõmmata juhtseadmest A.


Käsitsi rakendamine
Seisupiduri rakendumise korral :


- s
üttib piduri signaallamp jasignaallamp P
juhtseadmel A ,

- ekraanile ilmub teade.

Kui seisupidur ei ole rakendatud jahübriidsüsteem on aktiivne, siis kostub juhiukse
avamisel helisignaal ja ekraanile ilmub teade.

Enne sõidukist väljumist kontrollige, kas seisupiduri märgutuli põleb näidikul jajuhtseadmel A. Ärge jätke last sõidukisse, kui süüdeon sees, sest laps võib seisupidurivabastada.

Automaatne rakendamine,
kui mootor on v
äljas
- piduri märgutuli ja märgutuli Pjuhtseadmel A
süttib,
- ekraanile ilmub teade. Kui sõiduk seisab
, siis rakendub seisupidur mootori seiskamisel automaatselt.Seisupiduri rakendumise korral :

Automaatne vabastamine
Seisupiduri täieliku vabanemise
korral :
- piduri märgutuli ja märgutuli Pjuhtseadmel A
kustub,
- ekraanile ilmub teade.
Kui sõiduk seisab ja hübriidsüsteem on aktiivne, ärge vajutage ilmaasjatagaasipedaalile, see võib seisupiduri vabastada.


Enne sõidukist väljumist kontrollige, kas näidikul ja juhtseadmel A
põlebseisupiduri märgutuli.



Sõiduki paigalhoidmine,
kui hübriidsüsteem on aktiivne
Kui hübriidsüsteem on aktiivne ja sõiduk seisab, siis tuleb sõiduki paigalhoidmiseks
rakendada seisupidur käsitsi
,
tõmmatesjuhtseadmest A.
Seisupiduri rakendumise korral :


- s
üttib piduri märgutuli ja
märgutuli Pjuhtseadmel A.
- Ekraanile ilmub teade.
Kui seisupidur ei ole rakendatud, siis kostub
juhiukse avamisel helisignaal ja ekraanile ilmub
teade.
Seisupidurrvabaneb automaatselt ja sujuvalt, kui sõiduk liikuma hakkab ; valige asend A, Mvõi R
ja vajutage gaasipedaalile.

129Juhtimine

Hädapidurdus

Piduripedaaliga pidurdades või eriolukorras(näiteks juhi halb enesetunne, õppesõit...)võimaldab juhtseadme Atõmbamine sõiduki peatada.
Hädapidurduse korral säilitab Dünaamiline Stabiilsuskontroll sõiduki tasakaalu.
H
ädapidurdussüsteemi rikke korral ilmub ekraanile teade.
Vabastamine rikke korral
)
Pakiruumi põrandakatte alt leiate
tõkiskingad ja seisupiduri vabastamise abivahendi. ) Kallakul toestage sõiduk, asetades
tõkiskingad esirataste ette või taha,
kallakule vastupidises suunas.
Elektrilise sisupiduri rikke või aku
t
ühjakssaamise korral saate seisupiduri
mehhaanilise nupu abil vabastada.
) Parkige sõiduk ja kui hübriidsüsteem on
aktiivne, viige käigukang asendisse Mvõi R.) Seisake mootor ja lülitage süüde sisse (vajutage kaks korda nupule STA R T/STOP). Kui sõiduki parkimine on võimatu,ärge nuppu kasutage ja pöörduge kiirestiCITROËN esindusse või kvalifitseeritud
töökotta.
Hädapidurdust võib kasutada vaiderandjuhtudel.
Kui see märgutuli süttib, tähistades CDS süsteemi riket, ei ole tasakaalpidurdamisel enam tagatud.
Sellisel
juhul peab tasakaalu eest hoolitsemajuhti ise, juhtseadet Akorduvalt tõmmates ja
lahti lastes.

Tur valisuse huvides laske sulgur kiiresti
CITROËN esinduses välja vahetada. Ärge asetage tolmuseid või niiskeidesemeid sulguri lähedusse. Seisupiduri rikke korral vabastamise tulemusena ei ole sõidukipaigalhoidmine enam tagatud niipea,kui olete alustanud seisupidurimehhaanilist vabastamist jamehhaaniline nupp ei võimaldaseisupidurit uuesti rakendada. Ärge liigutage juhtseadet A
või seisake/käivitage mootorit, kui abivahend on sees.
Elektrilise seisupiduri uuesti rakendamiseks (pärast rikke korral vabastamist või kui aku on vahepealtühjaks saanud), tõmmake pikalt hoovast A, kuni seisupiduri märgutuli hakkab näidikul vilkuma ja seejärel tõmmake uuesti pikalt, kuni see märgutuli põlema jääb.

Vasak esiiste on võimalikult taha lükatud.
)Lükake vasak tagaiste võimalikult taha.)Tõstke üles istme all oleva põrandakatte
väljalõikega koht B
. )Läbistage toru D
sulgur Cabivahendiga (asub pakiruumis).)Sisestage abivahend torusse D . )Keerake abivahendit päripäeva
umbes kümme pööret. Turvalisusehuvideskeerake abivahend lõpuni. Seisupidur on nüüd vabastatud.
)
Eemaldage abivahend (asetage oma kohale tagasi). )
Seisupidur aktiveerub uuesti, kui süüde
välja ja seejärel uuesti sisse lülitatakse.
Kui seisupiduri taasaktiveerimine on
võimatu, pöördu
ge CITROËN esindusse
või kvalifitseeritud töökotta.) Seisupiduri järgmine rakendamine võib
võtta rohkem aega, kui tavaliselt.

131Juhtimine
Rikked
Kui süttib elektrilise seisupiduri märgutuli või mõni neis tabelites olev märgutuli, viige sõiduk tur valisse asendisse (horisontaalsele pinnale, käik sees) japöörduge kiiresti CITROËN esindusse või kvalifitseeritud töökotta.
OlukordTagajärjed
T
eade ''Seisupiduri rike
'' ja järgmised märgutuled :

- Automaatfunktsioonid on välja lülitatud.

- Kallakul paigaltvõtuabi ei tööta.

- Elektrilist seisupidurit saab kasutada vaid käsitsi.
T
eade ''Seisupiduri rike
'' ja järgmised märgutuled :

- Elektrilist seisupidurit saab vabastada ainult gaasipedaalile vajutadesja hoovast tõmmates.

- Kallakul paigaltvõtuabi ei tööta.

- Seisupiduri automaatfunktsioonid ja käsitsi rakendamine töötavad.
T
eade ''Seisupiduri rike
'' ja järgmised märgutuled :

- Automaatfunktsioonid on välja lülitatud.

- Kallakul paigaltvõtuabi ei tööta.

OlukordTagajärjed
Elektrilise seisupiduri rakendamiseks :
)
peatage sõiduk ja lülitage süüde välja,)
tõmmake hoovast vähemalt 5 sekundit või kuni rakendumise lõpuni,)
lülitage süüde sisse ja kontrollige, kas elektrilise seisupiduri märgutuled süttivad.
Rakendumine on aeglasem, kui tavaliselt.
Elektrilise seisu
piduri vabastamiseks : )
lülitage süüde sisse, )
tõmmake hooba u. 3 sekundi jooksul ja laske siis lahti.
Kui pidurite märgutuli vilgub või kui märgutuled süüte sisselülitamisel eisütti, siis need toimingud ei tööta. Parkige sõiduk horisontaalsele pinnale ja laske süsteemi CITROËN esinduses või kvalifitseeritud töökojaskontrollida.

ja mõnikord ka


vil
gub.
T
eade ''Seisupiduririke'' ja järgmised märgutuled :

- Kasutada saab ainult automaatset rakendumist süüte väljalülitamisel ja automaatset vabastamist gaasipedaalile vajutamisel.

- Elektrilise seisupiduri käsitsi rakendamine/vabastamine jahädapidurdus ei tööta.

ja mõnikord ka
vil
gub
T
eade '' Aku rike
''.

- Sõiduk tuleb viivitamatult peatada. Parkige sõiduk (vajadusel
asetage rataste alla kiilud).

- Enne mootori seiskamist rakendage elektriline seisupidur.

133Juhtimine

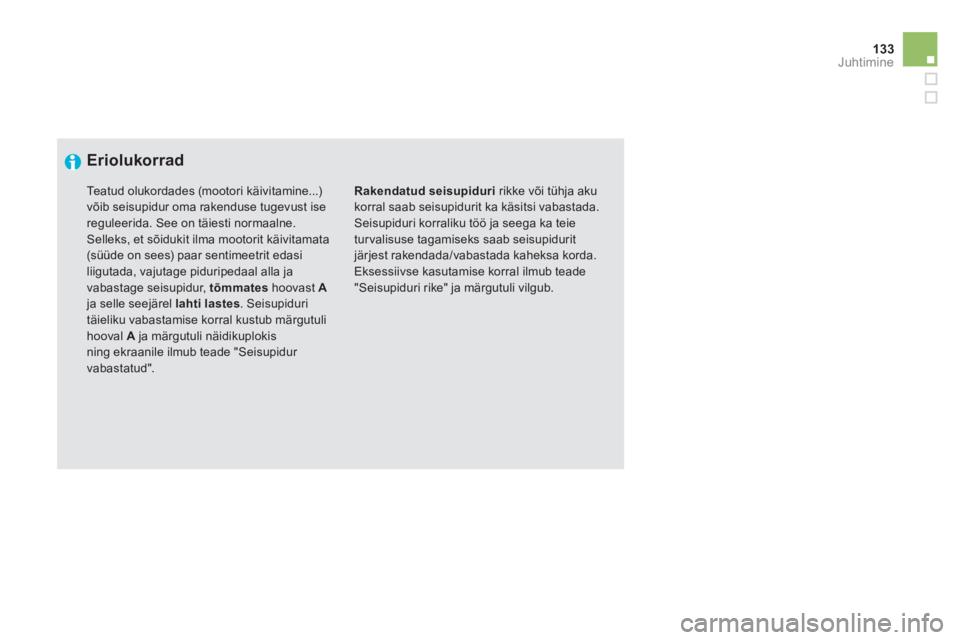

Eriolukorrad
Rakendatud seisupiduri
rikke või tühja akukorral saab seisupidurit ka käsitsi vabastada. Seisupiduri korraliku töö ja seega ka teieturvalisuse tagamiseks saab seisupidurit järjest rakendada/vabastada kaheksa korda.
Eksessiivse kasutamise korral ilmub teade "Seisupiduri rike" ja märgutuli vilgub.


Teatud olukordades (mootori käivitamine...)võib seisupidur oma rakenduse tugevust ise reguleerida. See on täiesti normaalne. Selleks, et sõidukit ilma mootorit käivitamata(süüde on sees) paar sentimeetrit edasiliigutada, vajutage piduripedaal alla ja vabastage seisupidur, tõmmates
hoovast Aja selle seejärel lahti lastes. Seisupiduritäieliku vabastamise korral kustub märgutuli hooval A
ja märgutuli näidikuplokisning ekraanile ilmub teade "Seisupidur vabastatud".

Kallakul paigaltvõtuabi
Kallakul sõidu alustamise lihtsustamiseks
on teie sõidukis süsteem, mis hoiab sõidukit
umbes 2 sekundi jooksul paigal, et saaksite jala piduripedaalilt gaasipedaalile tõsta.
See funktsioon töötab vaid siis, kui :
- sõiduk seisab ja teie jalg on piduripedaalil.
-
kallak vastab tingimustele.
- juhiuks on kinni. Kallakul sõidu alustamist hõlbustavatabifunktsiooni ei ole võimalik välja lülitada.
Sõiduki seistes tõusul hoitakse
p
iduripedaali lahtilaskmisel sõidukit
lühikese ajavahemiku jooksul paigal, kui käigukang on asendis Avõi M.


Kui sõiduk seisab langeval teel ja
tagurpidikäik on sees, siis seisab sõidukvahetult pärast piduripedaali lahtilaskmist lühikese ajavahemiku jooksul paigal.
Ärge väljuge sõidukist kallakul käivitamise abisüsteemi kasutamiseajal.
Kui peate väljuma töötava hübriidsüsteemiga sõidukist, rakendageseisupidur käsitsi. Samuti kontrollige,kas seisupiduri signaallamp jasignaallamp P
(elektriline seisupidur) põlevad.


Rike


Nende signaallampide kuvamine märgib häiret kallakul paigaltvõtuabi süsteemi töös.
Laske süsteem CITROËN esinduses või
kvalifitseeritud töökojas üle kontrollida.
