263Praktiske informationer
1.Stoplys/positionslys (P21/5W).2.Positionslys (dioder).3.Afviserblink (PY21W gul).4.Baklygte (P21W).5. Tågelygter (P21W).
Baglygter
Gule pærer som f.eks. til afviserblink skal udskiftes med pærer med identiske egenskaber og farve. Lygterne på bagklappen lyser ikke,med undtagelse af lysskinnerne. Deresfunktion er udelukkende æstetisk.
Udskiftning af pærer til stop- og baklys samt afviserblink
Disse tre pærer udskiftes udefra ved bagklappen:
)
Åbn bagklappen. )
Fjern klappen på den pågældendesidebeklædning. )
Løsn de to møtrikker vha. en 10 -nøgle,
hvorefter den skrues af med hånden. ) Frakobl stikket til lygten. )
Tag forsigtigt lygten ud ved at trækkeden udad.
)
Fjern skumpakningen. )
Afclips de to små sekundære multistik. )
Fjern de to låseclips, og tag fatningen ud.)
Drej pæren en kvar t omgang, og udskift den.
Montering sker i omvendt rækkefølge.
Sæt lygten i styrene, så den flugter med
bilens akse.
Tilspænd ikke for meget, så baglygten ikke
beskadi
ges, men nok til at den er tæt

.

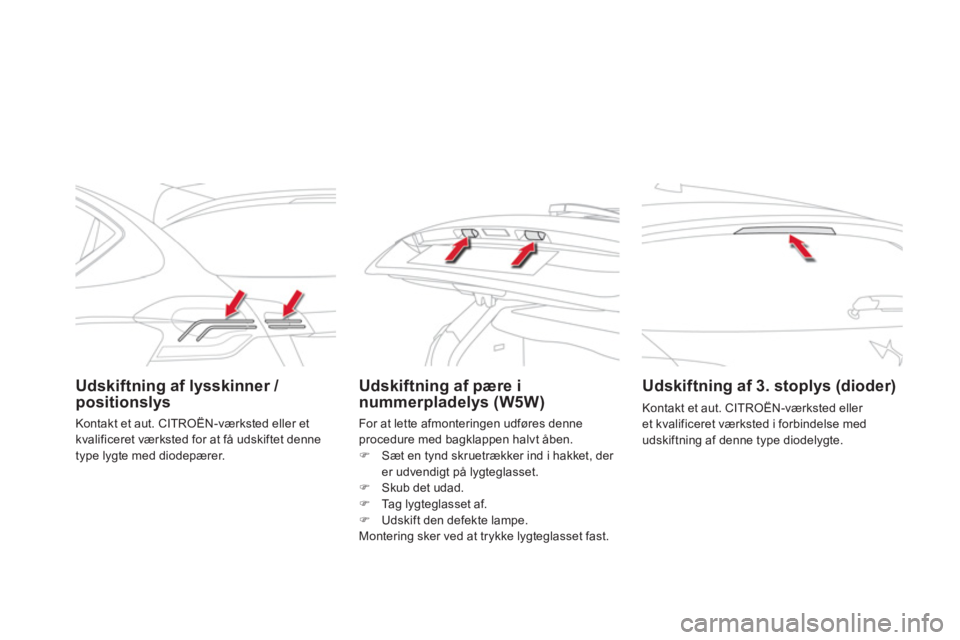

Udskiftning af lysskinner /
positionslysUdskiftning af pære i
nummerpladelys (W5W)

Udskiftning af 3. stoplys (dioder)

Kontakt et aut. CITROËN-værksted eller et kvalificeret værksted i forbindelse medudskiftning af denne type diodelygte.
K
ontakt et aut. CITROËN-værksted eller et
kvalificeret værksted for at få udskiftet denne
type lygte med diodepærer. For at lette afmonteringen udføres denne
procedure med bagklappen halvt åben.) Sæt en tynd skruetrækker ind i hakket, der er udvendigt på lygteglasset.)
Skub det udad.)
Tag lygteglasset af.)
Udskift den defekte lampe.
Montering sker ved at trykke lygteglasset fast.

265
Praktiske informationer




















Udskiftning af en sikring
Ta ngen er fastgjor t i låget til instrumentbordets
sikringsboks.
For at få ad
gang her til: ) Afclips låget ved at trække øverst i højre side og derefter i venstre side.)
Tag låget helt af, og vend det.
Adgang til værktøj
)
Tag tangen ud af beslaget.Udskiftning af pære i tågelygter

Disse pærer udskiftes udefra i bagkofangeren: )Før hånden ind under kofangeren. )Drej fatningen en kvart omgang, og tag den ud. )Drej pæren en kvart omgang, og udskift den.
Montering sker i omvendt rækkefølge.

Pas på ikke at røre udstødningen, hvis pæren skiftes i minutterne efter tændingsafbrydelse, da der er risiko for at få forbrændinger.

Montering af elektrisk tilbehør

Bilens elektriske system er beregnet til at fungere med standard- eller ekstraudstyr.
Kontakt et aut. CITROËN-værkstedeller et kvalificeret værksted, før du installerer andet udstyr eller elektrisk tilbehør i bilen.

CITROËN fralægger sig ethvert ansvar for de udgifter, der påløber til reparationaf bilen, eller de fejl, som skyldes installation af tilbehør, som ikke er leveret eller anbefalet af CITROËN, og som ikke er installeret i henhold tilderes anvisninger, specielt vedrørendeekstraudstyr, der samlet forbruger mereend 10 milliampere. Før en sikrin
g udskiftes, er det nødvendigt: )At kende årsaget til fejlen og udbedre den.)At afbryde alle el-forbrugere. )At standse bilen og afbryde tændingen.)Af lokalisere den defekte sikring vha.
oversigten og skemaerne, der findes på de
følgende sider.
Udskiftning af en sikring
I ordenDefekt
Udskiftning af en sikring, der ikke er nævnt i nedenstående skemaer vilkunne medføre en alvorlig fejl på bilen. Kontakt et aut. CITROËN-værksted eller et kvalificeret værksted.
TangVed udskiftning af sikring er det vigtigt:)At anvende den specielle tang til at tage
sikringen ud af sikringsboksen for at kontrollere dens tråd.
)Altid at udskifte en defekt sikring med en
sikring af tilsvarende styrke (samme far ve),
da en anden styrke vil kunne forårsagefunktionsfejl (risiko for kortslutning).
Hvis fejlen genopstår kort tid efter udskiftningaf en sikring, skal det elektriske udstyr
kontrolleres på et aut. CITROËN-værkstedeller et kvalificeret værksted.

267
Praktiske informationer

Sikringer i instrumentbord
Sikringsboksene sidder i den nederste del af
instrumentbordet (i venstre side).
Adgang til sikringer
) Se afsnittet "Adgang til værktøj".

Boks 1
Sikring nr.StrømstyrkeFunk tioner
F83 A Alarmsirene, alarmcomputer.
F13 10 A
Cigartænder.
F1410 A
12 V stik i bagagerum.
F1
63 A Lys i stort multifunktionelt opbevaringsrum, kortlæselamper
ved bagsæder, lys i handskerum.
F17
3 A Lys i solskærm, kor tlæselamper ved forsæder.
F2
815 A
Radio, radio (eftermonteret).
F3
020 A Bagrudevisker.
F32 10 A
HiFi-f
orstærker.
Boks
2
Sikring nr.StrømstyrkeFunk tioner
F3615 A
12 V stik ved bagsæder.
F37
- Ikke anvendt.
F38
- Ikke anvendt.
F3
9- Ikke anvendt.
F4
025 A Stik til 230 V / 50 Hz.
Skemaer over sikringer

269Praktiske informationer
Sikringsboksen sidder i motorrummet lige ved
batteriet (i venstre side).
Adgang til sikringer
) Afclips dækslet.
)
Skift sikringen (se pågældende afsnit). )
Efter indgrebet lukkes dækslet megetforsigtigt for at sikre at sikringsboksen er
tæt.



Sikringer
i motorrum

Sikring nr.StrømstyrkeFunk tioner
F1930 A
Forrudevisker lav/høj hastighed.
F20 15 A
Sprinklerpumpe foran og bag.
F2120 A Pumpe til lygtespuler.
F2215 A
Horn.
F2
315 A
Højre fjernlys.
F2
415 A
Venstre fjernlys.
F275 A Venstre nærlys.
F2
85 A Højre nærlys.
Skemaer over sikringer
