IV
93
DESCHIDERI
Vehiculul dumneavoastra este echi-
pat cu un catalizator, care reduce
substantele nocive din gazul de esa-
pament.
Pentru motoarele pe benzina, carbu-
rantul fara plumb este obligatoriu.
Orifi ciul de alimentare al rezervorului
are un diametru redus, care nu per-
mite decat alimentarea cu benzina
fara plumb.
In caz de introducere a unui carbu-
rant necorespunzator cu motorul
vehiculului, golirea rezervorului
este obligatorie inainte de porni-
rea motorului.
Calitatea carburantului utilizat
pentru motoarele pe benzină
Calitatea carburantului utilizat
pentru motoarele Diesel
Taierea alimentarii cu
carburant
Vehiculul dumneavoastra este echi-
pat cu un dispozitiv de siguranta,
care realizeaza taierea alimentarii
cu carburant in caz de impact.
Motoarele cu benzină sunt perfect
compatibile cu biocarburanţii benzi-
nă de tipul E10 sau E24 (conţinand
10 % sau 24 % etanol), conformi
cu normele europene EN 228 şi
EN 15376.
Carburanţii de tipul E85 (conţinând
până la 85 % etanol) sunt rezervaţi
exclusiv pentru vehiculele comer-
cializate pentru utilizarea acestui
tip de carburant (vehicule BioFlex).
Calitatea etanolului trebuie să res-
pecte norma europeană EN 15293.
Numai pentru Brazilia, sunt comer-
cializate vehicule speciale pentru a
funcţiona cu carburanţi conţinând
până la 100 % etanol (tip E100).
Motoarele Diesel sunt perfect com-
patibile cu biocarburanţii conformi
standardelor actuale şi viitoare eu-
ropene (motorină respectând norma
EN 590 în amestec cu un biocarbu-
rant respectând norma EN 14214)
putând fi distribuiţi la pompe (incor-
porând posibil între 0 şi 7 % Ester
Metilic de Acid Gras).
Utilizarea biocarburantului B30 este
posibilă pentru anumite motoare
Diesel; totuşi, această utilizare este
condiţionată de de aplicarea strictă
a condiţiilor speciale de întreţinere.
Consultaţi reţeaua CITROËN sau
un service autorizat.
Utilizarea oricărui alt tip de
(bio)carburant (uleiuri vegetale sau
animale pure sau diluate, ulei mena-
jer...) este ofi cial interzisă (riscuri de
deteriorare a motorului şi a circuitu-
lui de carburant).
Page 96 of 413
V
94
VIZIBILITATE
COMENZI LUMINI EXTERIOR
Dispozitiv de selectare şi comandă
a diferitelor lumini faţă şi spate care
asigură iluminatul vehiculului.
Iluminat principal
Diferitele lumini din faţa şi din spatele
vehiculului sunt concepute pentru a
adapta progresiv vizibilitatea şoferu-
lui în funcţie de condiţiile climatice:
- luminile de poziţie, pentru a fi
văzut,
- fază scurtă pentru a vedea, fără
a orbi ceilalţi şoferi,
- fază lungă, pentru a vedea bine
în cazul în care drumul este liber.
Iluminatul adiţional
Alte tipuri de lumini sunt instalate
pentru a corespunde condiţiilor spe-
ciale de mers:
- o lampă ceaţă spate, pentru a fi
văzut de departe,
- proiectoare ceaţă faţă pentru a
vedea mai bine înainte,
-
lumini de direcţie, pentru a vedea
mai bine în viraje,
- lumini de zi pentru a fi văzut pe
timpul zilei.
Programări
Sunt de asemenea disponibile dife-
rite moduri de comandă automată a
iluminării, după următoarele opţiuni:
- lumină de însoţire,
- iluminat automat,
- iluminat direcţional.
Comenzi manuale
Lumini stinse.
Aprindere automată a farurilor.
Lumini de poziţie.
Fază scurtă sau fază
lungă.
B.
Manetă de inversare a fazei: tra-
geţi catre dumneavoastra pen-
tru a comuta faza scurtă cu fază
lungă.
În modul de funcţionare cu lumini
stinse şi lumini de poziţie, şofe-
rul poate aprinde direct faza lungă
("apel cu farurile"), atât timp cât
menţine maneta trasă.
Afisare
Aprinderea martorului corespunză-
tor de pe tabloul de bord confi rmă
punerea în funcţiune a tipului de ilu-
minat selectat. Comenzile luminilor se actioneaza
direct de către conducător, cu ajuto-
rul inelului A
şi al manetei B
.
A.
Inel de selectare a modului de
iluminat principal: rotiţi-l pentru
a plasa simbolul dorit în dreptul
reperului.
Page 105 of 413
V
103
VIZIBILITATE
PLAFONIERE
1.
Plafoniera din
fata
2.
Lumini
de
lectura
Plafoniera fata
În această poziţie plafoniera
se aprinde treptat: Stinse în permanenţă.
Luminare continuă.
Iluminarea permanentă are timpi
diferiţi de aprindere:
- după întreruperea contactului,
aproximativ 10 min,
- în modul economie de energie
aproximativ 30 secunde,
- motorul pornit, fără limită.
- la deblocarea vehiculului,
- la deschiderea unei portiere sau
a portbagajului,
- la scoaterea cheii din contact,
- la apăsarea butonului de blocare
de pe telecomandă, pentru a lo-
caliza vehiculul. Se sting progresiv:
- la blocarea vehiculului,
- după punerea contactului,
- după 30 de secunde după închi-
derea ultimei portiere,
Lumini de lectura
)
Cu contactul pus, acţionaţi între-
rupătorul corespunzător.
Plafoniere de plafon
panoramic vitrat
Aceste plafoniere au doua moduri
de functionare:
- aprinderea automata la deschi-
derea unei portiere sau cand
plafoniera din fata este setata in
pozitia "iluminat permanent",
- iluminat permanent.
La deschiderea portbagajului se
aprinde plafoniera corespunzatoare
randului al treilea si luminile din port-
bagaj.
Page 107 of 413
VI
105
AMENAJĂRI
PARASOLAR CULISANT
Storuri culisante
Prelungiri de parasolare
Storurile au in prelungire parasolare.
Rabateti parasolarul in jos, pentru a
evita orbirea din fata.
In caz de orbire din lateral, prin gea-
mul usii, desprindeti parasolarul din
punctul de fi xare central si rotiti-l in
lateral.
Nu agatati sau suspendati obiecte
grele pe ghidajul storului parasolar.
FERESTRE DE PLATA/PARCARE
Dispozitiv pentru afi şarea cartelelor
de teleplată şi/sau parcare.
Aceste ferestre se afl ă de fi ecare
parte a bazei oglinzii de suprave-
ghere a copiilor.
Acestea sunt două zone ale parbri-
zului atermic ce nu refl ectă lumina.
Oglinda de supraveghere copii
Parbrizul atermic limitează încălzi-
rea în habitaclu atenuând efectele
razelor solare (ultraviolete). Stratul
refl ectorizant din care este compus
opreşte şi anumite semnale radio-
electrice (teleplăţi, ...).
O oglinda pentru supravegherea copi-
ilor este amplasata deasupra retrovi-
zorului interior. Ea permite observarea
pasagerilor din spate sau faciliteaza
discutiile dintre pasagerii din fata si
cei din spate, fara a modifi ca reglarea
retrovizorului interior si fara a obliga
pasaferii din fata sa se intoarca spre
inapoi.
Oglinda se poate rabate, pentru a
evita orbirea. Storurile culisante permit protectia
impotriva luminii soarelui. Ele sunt
reglabile manual.
)
Faceti sa culiseze un stor in po-
zitia dorita, apasand in zona A
.
Parasolarele sunt prevazute cu un
sistem de blocare pe punctul de fi xa-
re central la rularea storului. Pentru
a scoate sau prinde parasolarul in
punctul sau de fi xare central, acesta
trebuie pozitionat vertical.
Page 109 of 413
VI
107
AMENAJĂRI
COMPARTIMENT DE DEPOZITARE CU RACIRECONSOLA CENTRALA
Consola centrala include, in functie
de versiune:
- doua suporturi de pahare,
-
doua compartimente de depozitare,
- o priza de accesorii de 12 V
(Putere maxima: 120 W); aceas-
ta functioneaza cand contactul
este pus.
Portbagajul poate fi prevazut cu
o priza suplimentara de 12 V.
- un port USB. Ca masura de siguranta,
compartimentul racit trebuie
sa ramana inchis in timpul
rularii.
KIT PENTRU FUMATORI
Acest kit cuprinde o bricheta si o
scrumiera detasabila.
Ambele sunt situate pe consola cen-
trala. Scrumiera detasabila poate fi
asezata intr-un suport de pahare.
)
Pentru a folosi bricheta, apasati-
o si asteptati cateva secunde de-
clansarea sa automata.
Vehiculele echipate cu cutie de vi-
teze manuala pilotata
sau cutie de
viteze automata
, sunt echipate cu
un compartiment suplimentar, situat
in centrul plansei de bord.
)
Pentru a deschide, trageti de
maner si coborati capacul.
Compartimentul racit este iluminat
automat.
Spatiul respectiv permite depozi-
tarea, de exemplu, a unei sticle de
1,5 litri si a doua sticle de 0,5 litri.
Sunt disponibile doua suporturi de
pahar, cand capacul compartimen-
tului este deschis. Compartimentul racit dispune de
o duza. El este conectat direct la
sistemul de climatizare si este ali-
mentat cu aer rece, indiferent de
reglajele din habitaclu si de tempe-
ratura exterioara.
Compartimentul este racit numai
daca motorul este in functiune si ae-
rul conditionat este activat.
Page 112 of 413
VI
110
AMENAJĂRI
STORURI LATERALE (C4 PICASSO)
Montate pe geamurile din spate co-
respunzatoare celui de-al doilea rand
de scaune, acestea va protejeaza
copiii de razele solare.
)
Trageti de lamela A
si pozitionati
storul pe carligul B
.
STORURI LATERALE(GRAND C4 PICASSO)
Montate pe geamurile din spate co-
respunzatoare randurilor 2 si 3 de
scaune, acestea protejeaza copiii
de razele solare.
Al doilea rand de scaune
)
Trageti de curelusa A
si pozitio-
nati storul pe carligul B
.
Al treilea rand de scaune
Storurile sunt integrate in panourile
laterale.
)
Trageti de curelusa storului si fi -
xati storul pe carlige.
STOR SPATE(GRAND C4 PICASSO)
)
Trageti de curelusa storului si fi -
xati storul pe carlige.
Nu agatati si nu suspendati obiec-
te grele in apropierea parasolarului
(locasele si carligele storurilor...)
COMPARTIMENTE DE DEPOZITARE PE AL TREILEA RAND DE SCAUNE
Pasagerii de pe randul al treilea de sca-
une pot benefi cia de un compartiment
amplasat in panoul din dreapta, unde
exista cate un suport de pahar pentru
fi ecare pasager (modelul cu 7 locuri).
Page 113 of 413
VI
111
AMENAJĂRI
MASCA BAGAJE(C4 PICASSO)
Acesta este compus din doua sectiuni.
Panou spate
Demontare
)
Desprindeti cordoanele.
)
Impingeti vertical, apoi ridicati fi -
ecare latura a panoului.
Panou fata
Demontare
)
Indepartati in prealabil panoul
din spate.
)
Impingeti vertical, apoi ridicati fi -
ecare latura a panoului.
Instalare
)
Aduceti panoul in fata locasurilor
de fi xare si apasati vertical.
)
Pentru a reface legatura dintre
panoul de mascare a bagajelor
si capacul portbagajului, fi xati
capetele cordoanelor pe capac.
Instalare
)
Pozitionati bavetele catre in jos.
)
Aduceti panoul in fata locasurilor
de fi xare si apasati vertical.
Page 114 of 413
VI
112
AMENAJĂRI

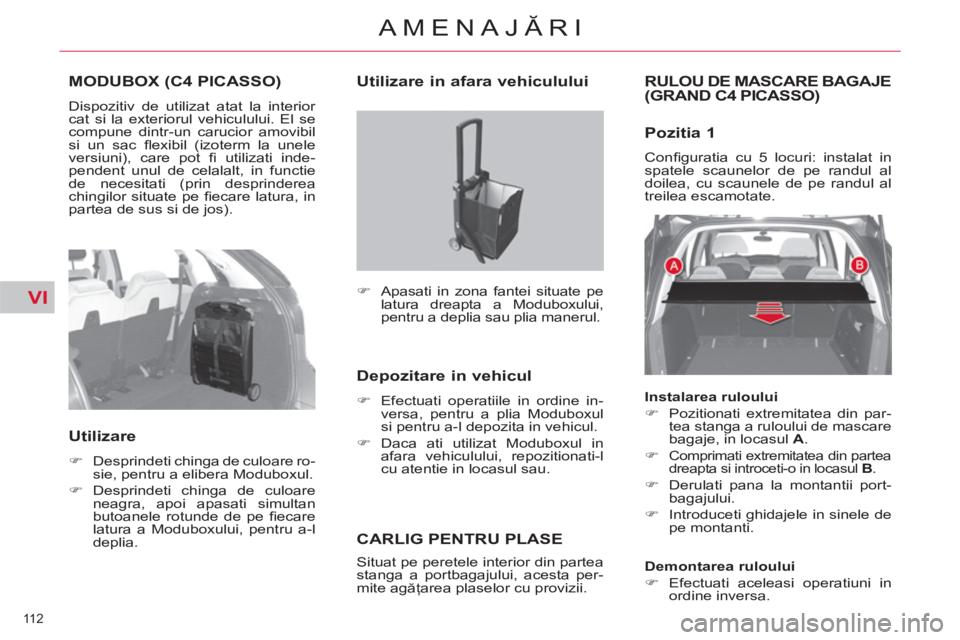

MODUBOX (C4 PICASSO)
Dispozitiv de utilizat atat la interior
cat si la exteriorul vehiculului. El se
compune dintr-un carucior amovibil
si un sac fl exibil (izoterm la unele
versiuni), care pot fi utilizati inde-
pendent unul de celalalt, in functie
de necesitati (prin desprinderea
chingilor situate pe fi ecare latura, in
partea de sus si de jos).
Utilizare
)
Desprindeti chinga de culoare ro-
sie, pentru a elibera Moduboxul.
)
Desprindeti chinga de culoare
neagra, apoi apasati simultan
butoanele rotunde de pe fi ecare
latura a Moduboxului, pentru a-l
deplia.
Utilizare in afara vehiculului
Depozitare in vehicul
)
Efectuati operatiile in ordine in-
versa, pentru a plia Moduboxul
si pentru a-l depozita in vehicul.
)
Daca ati utilizat Moduboxul in
afara vehiculului, repozitionati-l
cu atentie in locasul sau.
CARLIG PENTRU PLASE RULOU DE MASCARE BAGAJE
(GRAND C4 PICASSO)
Pozitia 1
Confi guratia cu 5 locuri: instalat in
spatele scaunelor de pe randul al
doilea, cu scaunele de pe randul al
treilea escamotate.
)
Apasati in zona fantei situate pe
latura dreapta a Moduboxului,
pentru a deplia sau plia manerul.
Situat pe peretele interior din partea
stanga a portbagajului, acesta per-
mite agăţarea plaselor cu provizii.
Instalarea ruloului
)
Pozitionati extremitatea din par-
tea stanga a ruloului de mascare
bagaje, in locasul A
.
)
Comprimati extremitatea din partea
dreapta si introceti-o in locasul B
.
)
Derulati pana la montantii port-
bagajului.
)
Introduceti ghidajele in sinele de
pe montanti.
Demontarea ruloului
)
Efectuati aceleasi operatiuni in
ordine inversa.
