2013 CITROEN C4 AIRCROSS Eksploatavimo vadovas (in Lithuanian)

183
7
Praktinė informacija
Paspauskite posūkių rodiklį atgal, kad jis išsiimtų. )Atjunkite šoninio posūkių rodiklio jungtį.
)Pakeiskite posūkių rodiklio blokelį.
Uždėdami atlikite šiuos veiksmus atvirkštine tvarka.
Norėdami įsigyti posūkio rodiklį kreipkitės į CITROËN tinklo atstovybę arba kvalifikuotą remonto
dirbtuvę.

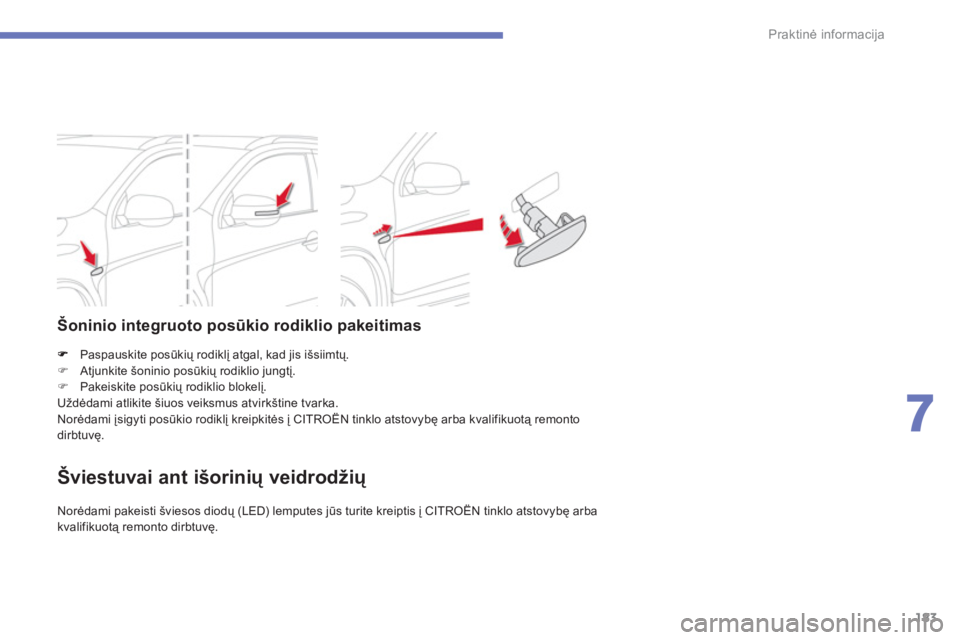

Šoninio integruoto posūkio rodiklio pakeitimas
Šviestuvai ant išorinių veidrodžių

Norėdami pakeisti šviesos diodų (LED) lemputes jūs turite kreiptis į CITROËN tinklo atstovybę arba
kvalifikuotą remonto dirbtuvę.

184
Praktinė informacija
1.Trečiasis stabdymo signalo žibintas (diodinis).2.Numerio ženklo apšvietimas (W5W-5W).3.Rūko žibintas (W21W-21W).4.Atbulinės eigos žibintas (W16W-16W).5.Posūkių rodikliai (W Y21W-21W).6.Stovėjimo šviesų / stabdymo signalo
žibintai (W21-5W).
Galiniai žibintai
Gintaro spalvos lemputės, tokios kaip posūkių rodiklių, turi būti pakeistos tokių pačių parametrų ir tokios pat spalvoslemputėmis. Šios lemputės keičiamos iš ba
gažinės išorės. )
Atidarykite bagažinę.)
Atsukite du tvirtinimo varžtus. )
Atkabinkite optinį bloką ir atsargiai išimkite jį traukdami atgal. )
Pasukite lemputės laikiklį ketvir tį apsukimo į kairę ir ištraukite jį. )
Išimkite lemputę ir pakeiskite ją.
Uždėdami atlikite šias procedūras atgaline
tv
arka.
Pasirūpinkite, kad optinio bloko fiksavimokaištukai būtų priešais atitinkamus ant kėbuloesančius kai

185
7
Praktinė informacija
Numerio ženklo apšvietimolempučių pakeitimas (2)
)Spauskite peršviečiamąjį dangtelį į kairę,po to žemyn.)Sukite lemputės laikiklį ketvir tį apsukimo į
kairę ir ištraukite jį.
)Išimkite lemputę ir pakeiskite ją.
Uždėdami atlikite šiuos veiksmus atvirkštine
tvarka ir paspauskite peršviečiamąjį dangtelį,
kad užsi
fiksuotų.
Trečiojo stabdymo signalo žibinto lemputės pakeitimas (šviesos diodai - LED) (1)
Norėdami pakeisti šio tipo žibinto lemputeskreipkitės į CITROËN tinklo atstovybę arbakvalifikuotą remonto dirbtuvę.

186
Praktinė informacija





















Saugiklio pakeitimas
Išėmimo pincetas ir atsarginiai saugikliai yra įtaisyti variklio skyriaus saugiklių blokelyje.
Norėdami jį pasiekti:)Atidarykite variklio gaubtą (žr. skyrių "Tikrinimai"),
)Atkabinkite dangtelį ir nuimkite jį. )Išimkite pincetą. )Labai rūpestingai uždarykite dangtelį, kad būtų garantuotas saugiklių blokeliosandarumas.
Įrankių vieta

Prieš keičiant saugiklį reikia sužinoti jo
perdegimo priežastį ir sutaisyti gedimą.
)
Patikrinkite, kad kontakto raktas būtų
pasuktas į padėtį " LOCK" arba kad
automobilis būtų išjungtas į padėtį "OFF".)
Nustatykite, kuris saugiklis perdegęs
pažiūrėję į jo siūlelį.
)
Saugiklį ištraukite naudodamiesi specialiu
pincetu.
) Perdegusį saugiklį visada keiskite tokio
paties laidumo saugikliu.) Patikrinkite, ar atitinka ant blokelio esantis
numeris, apačioje užrašytas laidumas ir žemiau pateiktos lentelės duomenys.


Saugiklio pakeitimas

Geras Blogas


CITROËN neatsako už sutrikimus,kilusius dėl to, kad buvo įmontuota CITROËN konstruktorių nenumatyta ir nerekomenduota papildoma įranga arba ji buvo įmontuota ne pagal instrukcijas, ir nesiima padengti i

187
7
Praktinė informacija


Saugiklių blokelis
priekiniame skyde

Saugiklių blokelis yra įrengtas apatinėje priekinio skydo dalyje (kairėje pusėje).


Priėjimas prie saugiklių
)Atidarykite dangtelį ir visai jį nuimkite
traukdami į save.
Saugiklis Nr.LaidumasFunkcijos
1*30 A Salono ventiliatorius.
2 15 A
Stabdymo signalo žibintas, trečiasis stabdymo žibintas.
310 A Galiniai rūko

188
Praktinė informacija
* Didieji saugikliai yra papildoma automobilio elektros sistemų apsauga. Bet koks su didžiaisiais saugikliais susijęs įsikišimas turi būti atliekamas CITROËN tinklo atstovybėjearba kvalifikuotoje remonto dirbtuvėje.

Saugiklis Nr .LaidumasFunkcijos
187,5 A
Atbulinės eigos žibintai.
1
915 A
Papildomos įrangos jungtis.
20*30 A Elektrinių stiklų kėlikli
Ð jungikliai.
21*30 A
Šerkšno nutirpdymas nuo galinio stiklo.
227,5 A
Šerkšno nutirpdymas nuo išorinių veidrodžių.
2
425 A
Elektrinės vairuotojo ir keleivio sėdynių funkcijos.
2
530 A Sėdynių šildymas.

189
7
Praktinė informacija

Variklio skyriaus saugiklių
blokelis

Priėjimas prie saugiklių
)Atkabinkite dangtelį ir visai jį nuimkite.
Saugiklis Nr.LaidumasFunkcijos
115 A
Priekiniai rūko šviesų žibintai.
410 A Garsinis signalas.
57,5
A Generatorius.
620 A Šviesų žibintų plautuvas.
7 10 A
Oro kondicionierius.
920 A
Signalizacija.
1015 A
Priekinio stiklo šildymas.
11- Nenaudojamas.
12-
Nenaudojamas. Sau
giklių blokelis yra įrengtas variklio skyriuje(kairėje pusėje).

190
Praktinė informacija
Saugiklis Nr.LaidumasFunkcijos
1
310 A
Dienos šviesos.
14 10 A
Kairysis tolimųj
Ð šviesų žibintas.
1510 A
Dešinysis tolimųj
Ð šviesų žibintas.
1
620 A Kairysis ar timųj
Ð šviesų žibintas (ksenono).
1
720 A Dešinysis ar timųj
Ð šviesų žibintas (ksenono).
1810 A Kairysis ar timųj
Ð šviesų žibintas (halogeninis), rankinis ir
automatinis šviesų reguliavimas.
1
910 A
Dešinysis ar timųj
Ð šviesų žibintas (halogeninis).
3130 A Garso stiprintuvas.

Didieji saugikliai yra papildomaautomobilio elektros sistemų apsauga. Bet koks su didžiaisiais saugikliais susijęs įsikišimas turi būti atliekamas CITROËN tinklo atstovybėje arbakvalifikuota remonto dirbtuvė.


Po įsikišimo labai rūpestingai uždarykite dangtelį, kad būtų garantuotas saugiklių blokelio sandarumas.
