2013 CITROEN C3 InstruksjonsbØker (in Norwegian)

11
151
PRAKTISKE OPPLYSNINGER
SKIFTE EN SIKRING
Fremgangsmåte for å skifte en defekt
sikring med en ny for å utbedre en feil
på korresponderende funksjon.

Tilgang til verktøyene

Tangen og ekstrasikringene er plassert
på baksiden av dekslet til sikringsbok-
sen i dashbordet.
Slik får du tilgang:


)
hekt av dekslet ved å trekke på siden,

)
fjern dekslet helt,

)
ta ut tangen.

Skifte av en sikring

Før du skifter sikringen, er det nødven-
dig å fi nne årsaken til feilen og å utbe-
dre den.


)
Finn den defekte sikringen ved å se
på tilstanden til glødetrådene.

Ikke defekt

Defekt



)

Bruk spesialtangen for å ta ut sikringen.


)
En defekt sikring skal alltid skiftes ut
med en sikring med samme styrke.

)
Kontroller at nummeret som står på
boksen, styrken som står gravert på
sikringen og i sikringsskjemaet, er
det samme.
Installering av elektrisk
tilbehør
Den elektriske kretsen i bilen din
er beregnet på å fungere med
standard- eller opsjonsutstyr.
Før du eventuelt installerer an-
net elektrisk utstyr eller tilbehør i
bilen, ta kontakt med CITROËN-
forhandlernett eller et kvalifi sert
verksted.
CITROËN fraskriver seg ethvert
ansvar for kostnaderner i forbin-
delse med utbedring av bilen
din som skyldes installering av
ekstrautstyr som ikke er levert
eller foreskrevet av CITROËN
eller som ikke er installert etter
deres retningslinjer. Dette gjel-
der spesielt når forbruket for alle
de ekstra tilkoblede apparatene
overskrider 10 milliampere.

11
152
PRAKTISKE OPPLYSNINGER

Sikringer i dashbord

Sikringsboksen er plassert nedre del av
dashbordet (på venstre side).

Tilgang til sikringene


)
Se avsnittet "Tilgang til verktøyene".

Tabeller over sikringer


Sikring nr.



Styrke


Funksjoner



FH36



5 A

Intelligent styringsboks (BSI).


FH37



-

Ikke i bruk.


FH38



20 A

Hi-Fi forsterker.


FH39



20 A

Varmeseter.


FH40



40 A

Tilførsel tilhenger (BSR).


Sikring nr.



Styrke


Funksjoner



F1



15 A

Vindusvisker bak.


F2



-

Ikke i bruk.


F3



5 A

Computer kollisjonsputer og pyrotekniske
beltestrammere.


F4



10 A

Klimaanlegg, clutchkontakt, elektrokrom speil,
pumpe partikkelfi lter (Diesel), diagnosekontakt,
luftmengdemåler (Diesel).


F5



30 A

Betjeningsplate vindusheiser, betjening vindusheis
passasjerside, motor vindusheis foran.


F6



30 A

Motor vindusheis bak og motor vindusheis
førerside.


F7



5 A

Taklampe, belysning hanskerom, leselamper på
sidene.

11
153
PRAKTISKE OPPLYSNINGER


Sikring nr.



Styrke


Funksjoner



F8



20 A

Display for multifunksjoner, bilradio, radio navigasjon,
instrumentbord med klokke, computer alarm, sirene
alarm, bilradio (ettermontert), 12 V-kontakt, tilførsel
holder til bærbar navigasjon.


F9



30 A

Display for multifunksjoner, bilradio, radio navigasjon,
instrumentbord med klokke, computer alarm, sirene
alarm, bilradio (ettermontert) 12 V-kontakt, tilførsel
holder til bærbar navigasjon, låsing.


F10



15 A

Betjening under rattet.


F11



15 A

Rattlås, diagnosekontakt, computer automatisk
girkasse.


F12



15 A

Føler for regn/lysstyrke, tilførsel tilhenger (BSR),
modul kjøreskole.


F13



5 A

Hovedbremskontakt, sikringsboks motorrom
(BSM).


F14



15 A

Computer hjelp til parkering, computer
kollisjonsputer, instrumentbord, automatisk
klimaanlegg, USB-Box, Hi-Fi forsterker.


F15



30 A

Låsing.


F16



-

Ikke i bruk.


F17



40 A

Avising bakrute og utvendige speil.


SH



-

Shunt PARC.

11
154
PRAKTISKE OPPLYSNINGER

Sikringer i motorrom

Sikringsboksen er plassert i motorrom-
met, i nærheten av batteriet (venstre
side).

Alle inngrep på sikringene i sikrings-
boksen som sitter på batteriet, skal
utføres av CITROËN-forhandlernett
eller av et kvalifi sert verksted.
Tilgang til sikringene


)
Hekt av dekslet.

)
Skift ut sikringen (se tilsvarende av-
snitt).

)
Etter utskifting, lukk dekslet forsvar-
lig igjen for å garantere at sikrings-
boksen er vanntett.

11
PRAKTISKE OPPLYSNINGER

Tabell over sikringer


Sikring nr.



Styrke


Funksjoner



F1



20 A

Tilførsel motorcomputer, rele motorventilatorgruppe,
hovedrele motorcomputer, innspr. pumpe (Diesel).


F2



15 A

Horn.


F3



10 A

Vindusspylere foran/bak.


F4



20 A

Kjørelys.


F5



15 A

Dieselvarmer, additivpumpe partikkelfi lter (Diesel),
luftmengdemåler (Diesel), EGR-ventil (Diesel),
drivstoffpumpe (1,1i og 1,4i), oppvarmer blow-by
og elektroventiler (VTi).


F6



10 A

Computer ABS/ESP, sekundær bremsekontakt.


F7



10 A

Elektrisk servostyring, automatisk girkasse.


F8



25 A

Betjening av starter.


F9



10 A

Tilførsel tilhenger (BSR)


F10



30 A

Oppvarmer diesel, oppvarmer blow-by (1,1i, 1,4i og
Diesel), drivstoffpumpe (VTi), innsprøytningsdyser
og tennspoler (bensin), styrt termostat og
elektroventil canister (1,1i og 1,4i).


F11



40 A

Dyse klimaanlegg

11
156
PRAKTISKE OPPLYSNINGER

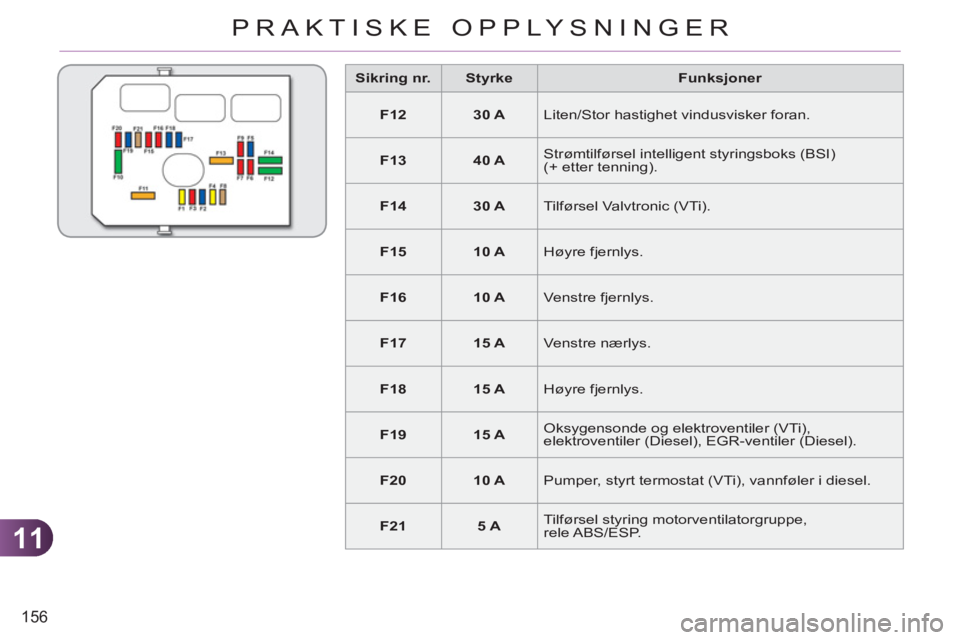

Sikring nr.



Styrke


Funksjoner



F12



30 A

Liten/Stor hastighet vindusvisker foran.


F13



40 A

Strømtilførsel intelligent styringsboks (BSI)
(+ etter tenning).


F14



30 A

Tilførsel Valvtronic (VTi).


F15



10 A

Høyre fjernlys.


F16



10 A

Venstre fjernlys.


F17



15 A

Venstre nærlys.


F18



15 A

Høyre fjernlys.


F19



15 A

Oksygensonde og elektroventiler (VTi),
elektroventiler (Diesel), EGR-ventiler (Diesel).


F20



10 A

Pumper, styrt termostat (VTi), vannføler i diesel.


F21



5 A

Tilførsel styring motorventilatorgruppe,
rele ABS/ESP.

11
PRAKTISKE OPPLYSNINGER

Tabell over maxi sikringer


Sikring nr.



Styrke


Funksjoner



MF1 *



6

0 A

Motorventilatorgruppe.


MF2 *



30 A

Pumpe ABS/ESP.


MF3 *



3

0 A

Elektroventiler ABS/ESP.


MF4 *



60 A

Tilførsel intelligent styringsboks (BSI).


MF5 *



60 A

Tilførsel intelligent styringsboks (BSI).


MF6 *


-
Ikke i bruk.


MF7 *



80 A

Sikringsboks i kupé.


MF8 *



-

Ikke i bruk.

*
Maxi sikringene utgjør en ekstra beskyttelse for de elektriske systemene. Alle arbeid på maxi sikringene skal utføres av
CITROËN-forhandlernett eller et kvalifi sert verksted.

11
158
PRAKTISKE OPPLYSNINGER

Starte ved hjelp av et annet
batteri


)
Koble den røde kabelen til (+) polen
på utladet batteri A
, og deretter til (+)
polen på hjelpebatteri B
.

)
Koble den ene enden av den grønne
eller sorte kabelen til (-) polen i B
.

)
Koble den andre enden av den
grønne eller sorte kabelen til jor-
dingspunkt (-) på bilen din.

)
Start giverbilen.

)
Påvirk starteren til bilen med utladet
batteri og la motoren gå.

)
Vent med å fjerne kablene til motoren
går regelmessig på tomgang.

BATTERI

Fremgangsmåte for opplading av utla-
det batteri, eller for oppstart av motoren
ved hjelp av et annet batteri.
Batteriet er plassert i motorrommet.
Slik får du tilgang til det:


)
åpne panseret med hendelen inne i
kupéen, og deretter med hendelen
på utsiden,

)
hold panseret åpent ved hjelp av
støttestangen,

)
løft opp plastdekslet til pol (+).

Tilgang til batteriet







Når denne etiketten er tilstede,
spesielt med Stop & Start, be-
tyr det bruk av et 12 V-blybatteri
med spesiell teknologi og spesi-
fi kasjoner, som ved utskifting el-
ler frakobling fordrer et inngrep
utelukkende hos CITROËN-
forhandlernett eller hos et kvalifi -
sert verksted.
En ikke-overholdelse av disse
anvisningene risikerer å med-
føre en for tidlige slitasje på bat-
teriet.

Etter tilbakemontering av bat-
teriet hos CITROËN eller hos
et kvalifi sert verksted, vil ikke
Stop & Start være aktivt før et-
ter at bilen har stått vedvarende
i ro, hvorav varigheten avhenger
av de klimatiske forholdene og
ladetilstanden til batteriet (inntil
ca. 8 timer).
