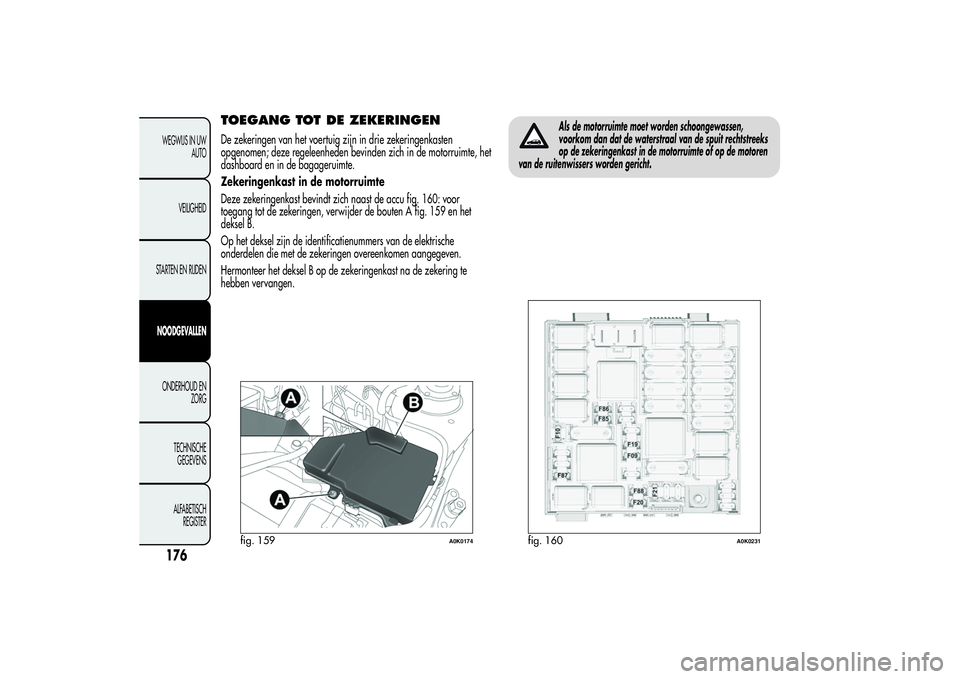

TOEGANG TOT DE ZEKERINGENDe zekeringen van het voertuig zijn in drie zekeringenkasten
opgenomen; deze regeleenheden bevinden zich in de motorruimte, het
dashboard en in de bagageruimte.
Zekeringenkast in de motorruimte
Deze zekeringenkast bevindt zich naast de accu fig. 160: voor
toegang tot de zekeringen, verwijder de bouten A fig. 159 en het
deksel B.
Op het deksel zijn de identificatienummers van de elektrische
onderdelen die met de zekeringen overeenkomen aangegeven.
Hermonteer het deksel B op de zekeringenkast na de zekering te
hebben vervangen.
Als de motorruimte moet worden schoongewassen,
voorkom dan dat de waterstraal van de spuit rechtstreeks
op de zekeringenkast in de motorruimte of op de motoren
van de ruitenwissers worden gericht.
fig. 159
A0K0174
fig. 160
A0K0231
176WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN RIJDENNOODGEVALLENONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

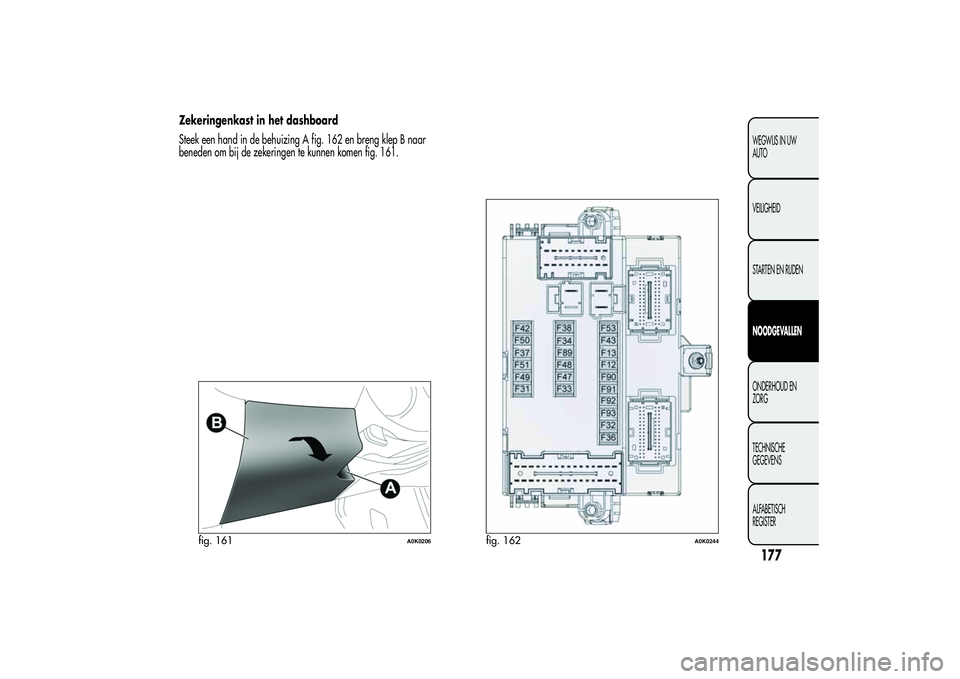

Zekeringenkast in het dashboard
Steek een hand in de behuizing A fig. 162 en breng klep B naar
beneden om bij de zekeringen te kunnen komen fig. 161.
fig. 161
A0K0206
fig. 162
A0K0244
177WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN RIJDENNOODGEVALLENONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

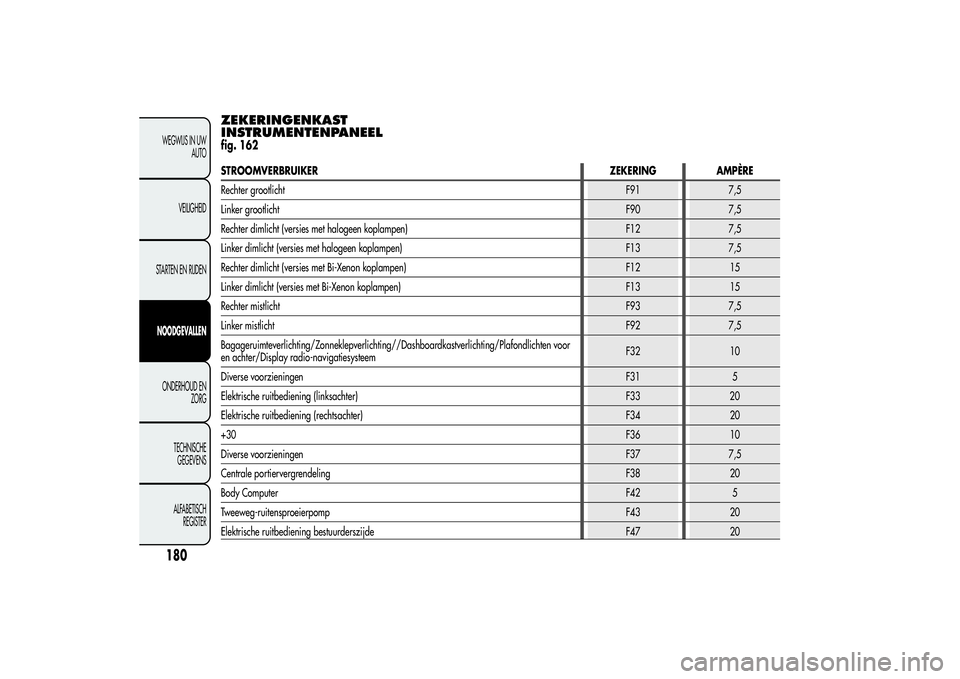

ZEKERINGENKAST
INSTRUMENTENPANEELfig. 162STROOMVERBRUIKERZEKERING AMPÈRE
Rechter grootlichtF91 7,5
Linker grootlichtF90 7,5
Rechter dimlicht (versies met halogeen koplampen) F12 7,5
Linker dimlicht (versies met halogeen koplampen) F13 7,5
Rechter dimlicht (versies met Bi-Xenon koplampen) F12 15
Linker dimlicht (versies met Bi-Xenon koplampen) F13 15
Rechter mistlichtF93 7,5
Linker mistlichtF92 7,5
Bagageruimteverlichting/Zonneklepverlichting//Dashboardkastverlichting/Plafondlichten voor
en achter/Display radio-navigatiesysteemF32 10
Diverse voorzieningenF31 5
Elektrische ruitbediening (linksachter) F33 20
Elektrische ruitbediening (rechtsachter) F34 20
+30F36 10
Diverse voorzieningenF37 7,5
Centrale portiervergrendelingF38 20
Body ComputerF42 5
Tweeweg-ruitensproeierpompF43 20
Elektrische ruitbediening bestuurderszijde F47 20
180WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN RIJDENNOODGEVALLENONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

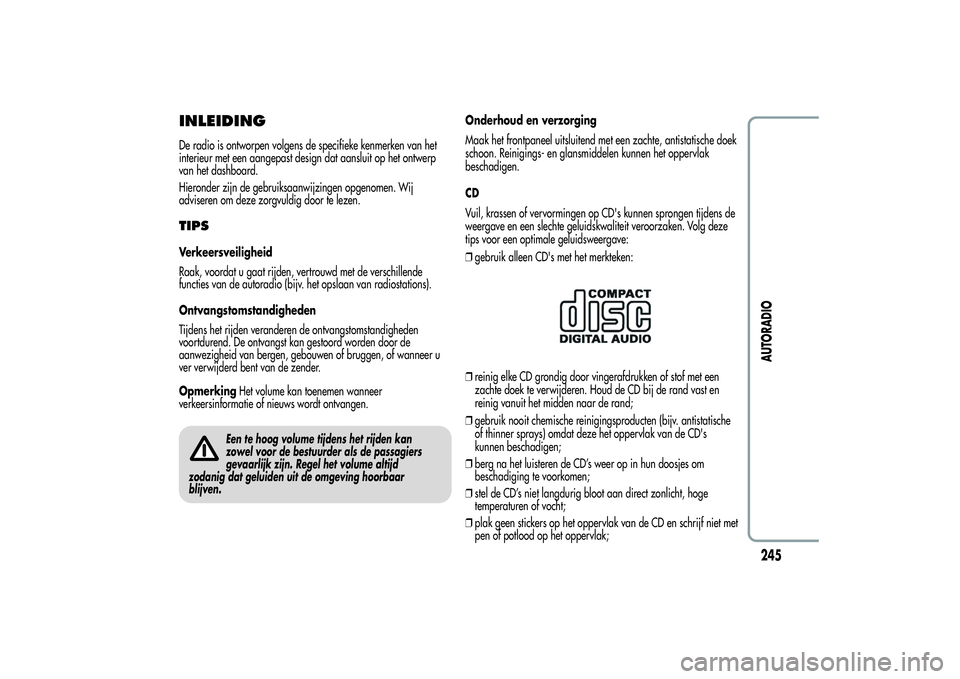

INLEIDINGDe radio is ontworpen volgens de specifieke kenmerken van het
interieur met een aangepast design dat aansluit op het ontwerp
van het dashboard.
Hieronder zijn de gebruiksaanwijzingen opgenomen. Wij
adviseren om deze zorgvuldig door te lezen.TIPSVerkeersveiligheid
Raak, voordat u gaat rijden, vertrouwd met de verschillende
functies van de autoradio (bijv. het opslaan van radiostations).
Ontvangstomstandigheden
Tijdens het rijden veranderen de ontvangstomstandigheden
voortdurend. De ontvangst kan gestoord worden door de
aanwezigheid van bergen, gebouwen of bruggen, of wanneer u
ver verwijderd bent van de zender.
OpmerkingHet volume kan toenemen wanneer
verkeersinformatie of nieuws wordt ontvangen.
Een te hoog volume tijdens het rijden kan
zowel voor de bestuurder als de passagiers
gevaarlijk zijn. Regel het volume altijd
zodanig dat geluiden uit de omgeving hoorbaar
blijven.
Onderhoud en verzorging
Maak het frontpaneel uitsluitend met een zachte, antistatische doek
schoon. Reinigings- en glansmiddelen kunnen het oppervlak
beschadigen.
CD
Vuil, krassen of vervormingen op CD's kunnen sprongen tijdens de
weergave en een slechte geluidskwaliteit veroorzaken. Volg deze
tips voor een optimale geluidsweergave:
❒gebruik alleen CD's met het merkteken:❒reinig elke CD grondig door vingerafdrukken of stof met een
zachte doek te verwijderen. Houd de CD bij de rand vast en
reinig vanuit het midden naar de rand;
❒gebruik nooit chemische reinigingsproducten (bijv. antistatische
of thinner sprays) omdat deze het oppervlak van de CD's
kunnen beschadigen;
❒berg na het luisteren de CD’s weer op in hun doosjes om
beschadiging te voorkomen;
❒stel de CD’s niet langdurig bloot aan direct zonlicht, hoge
temperaturen of vocht;
❒plak geen stickers op het oppervlak van de CD en schrijf niet met
pen of potlood op het oppervlak;
245AUTORADIO

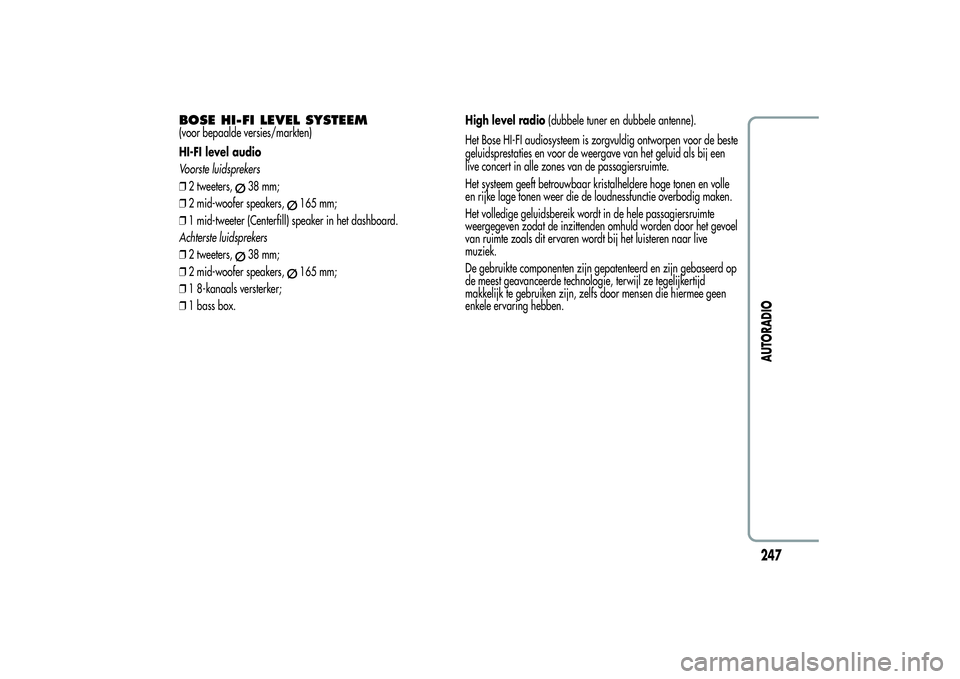

BOSE HI-FI LEVEL SYSTEEM(voor bepaalde versies/markten)
HI-FI level audio
Voorste luidsprekers
❒2 tweeters,
38 mm;
❒2 mid-woofer speakers,
165 mm;
❒1 mid-tweeter (Centerfill) speaker in het dashboard.
Achterste luidsprekers
❒2 tweeters,
38 mm;
❒2 mid-woofer speakers,
165 mm;
❒1 8-kanaals versterker;
❒1 bass box.High level radio(dubbele tuner en dubbele antenne).
Het Bose HI-FI audiosysteem is zorgvuldig ontworpen voor de beste
geluidsprestaties en voor de weergave van het geluid als bij een
live concert in alle zones van de passagiersruimte.
Het systeem geeft betrouwbaar kristalheldere hoge tonen en volle
en rijke lage tonen weer die de loudnessfunctie overbodig maken.
Het volledige geluidsbereik wordt in de hele passagiersruimte
weergegeven zodat de inzittenden omhuld worden door het gevoel
van ruimte zoals dit ervaren wordt bij het luisteren naar live
muziek.
De gebruikte componenten zijn gepatenteerd en zijn gebaseerd op
de meest geavanceerde technologie, terwijl ze tegelijkertijd
makkelijk te gebruiken zijn, zelfs door mensen die hiermee geen
enkele ervaring hebben.
247AUTORADIO

CBC (Cornering Brake Control)
systeem ............................................. 103
Centrale portiervergrendeling................ 76
CO2-emissie ........................................ 239
Code-card ........................................... 34
Contactslot........................................... 42
– Stuurslot ......................................... 42
Cruise-control ...................................... 70Dagverlichting (DRL) ........................... 64
Dashboardkastverlichting
– lamp vervangen .............................. 173
Dashboard .......................................... 3
De auto langdurig stallen ...................... 150
De motor starten .................................. 142
De motor starten .................................. 151
– Rollend starten ................................ 152
– Starten met hulpaccu ....................... 151
Derde remlicht
– lamp vervangen .............................. 170
De sleutels ........................................... 34
– Code-card ...................................... 34
– Sleutel met afstandsbediening........... 35
– Sleutel zonder afstandsbediening ..... 35
Diefstalalarm ....................................... 40
Dieselfilter ........................................... 201
Dimlicht– lamp vervangen .............................. 167
Display................................................ 18
DST systeem
(Dynamic Steering Torque) .................. 104
Dual pinion stuurbekrachtiging .............. 112
Een lamp vervangen ........................... 163
– Algemene instructies ........................ 163
Een wiel vervangen .............................. 152“Electronic Q2” (“E-Q2”) .................... 104Elektrische ruitbediening ...................... 90
– Bedieningselementen ....................... 90
EOBD-systeem ..................................... 112
ESC (Electronic Stability Control)
systeem ............................................. 102
Extra verwarming................................. 64Fix&Go Automatic kit .......................... 158"Follow me home" systeem .................. 66Frontairbag bestuurderszijde ............... 137
Frontairbag passagierszijde .................. 138
Frontairbags ........................................ 137G
ear Shift Indicator ............................ 20
Gebruik van de versnellingsbak............. 145
Geprogrammeerd onderhoudsschema ... 187
Gewichten ........................................... 230Gordelspanners ................................... 125
– Krachtbegrenzers ............................ 125
Grootlicht ............................................ 66
– lamp vervangen .............................. 166
Grootlichtsignaal .................................. 66
H
andbediende airconditioning ............ 53
Handrem ............................................. 144
Herconfigureerbaar multifunctioneel
display .............................................. 19
Hill Holder ........................................... 102
Hoofdairbags (window bags) ................ 139
Hoofdsteunen....................................... 46
– “Anti-Whiplash” voorziening............ 46
– Hoofdsteunen achter ........................ 47
– Hoofdsteunen voor .......................... 46
Identificatiegegevens
– Chassisnummer ............................... 211
– identificatieplaatje carrosserielak ...... 211
– motorcode ...................................... 211
– typeplaatje met
identificatiegegevens ....................... 210
Imperiaal/skidrager ............................. 99
Inbouwvoorbereiding voor autoradio ..... 113
Inbouwvoorbereiding voor
draagbaar navigatiesysteem ............... 114
276WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN RIJDEN
NOODGEVALLEN
ONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENSALFABETISCH
REGISTER

– lamp vervangen .............................. 166
Parkeerlichten ...................................... 65
Parkeer-/remlichten .............................. 168
Parkeersensoren ................................... 115
Parkeren .............................................. 144
– Handrem ........................................ 144
Plafondverlichting achter
– lamp vervangen .............................. 171
Plafondverlichting................................. 72
– Bagageruimteverlichting .................. 74
– Dashboardkastverlichting ................. 74
– Instapverlichting .............................. 73
– Plafondverlichting achter .................. 73
– Plafondverlichting voor .................... 72
Plafondverlichting voor
– lamp vervangen .............................. 171
Pollenfilter............................................ 201
Portieren .............................................. 87
– Centrale portiervergrendeling ........... 87
– Kinderslot ....................................... 88
Prestaties ............................................. 229RAB systeem (Ready Alert Brakes)........ 104
Radiozenders en mobiele telefoons ........ 115
Regensensor ........................................ 68
Reiniging en onderhoud– auto-interieur .................................. 209
– carrosserie ...................................... 207
– koplampen...................................... 208
– kunststof en gecoate interieurdelen.... 209
– lederen interieurdelen ...................... 209
– lederen stoelen ................................ 209
– motorruimte .................................... 208
– ruiten ............................................. 208
– stoelen en stoffen bekleding.............. 209
Remmen .............................................. 220
– remvloeistofniveau ........................... 200
Richtingaanwijzers .......................... 66-168
– lamp vervangen .............................. 167
– "Lane change"-functie...................... 66
Ruiten reinigen ..................................... 67
Ruiten (reinigen) ................................... 208
Ruitensproeier
– vloeistofniveau ruitensproeier ........... 200
Ruitensproeiers van achterruit................ 206
Ruitensproeiers van vooruit ................... 206
Ruitensproeier/-wisser voorruit .............. 67
– Automatische wis-/wasfunctie .......... 68
Ruitenwissers
– wisserbladen................................... 204
– wisserbladen vervangen .................. 205
Safe Lock systeem ............................... 38
SBR-systeem (Seat Belt Reminder) .......... 123
Schemersensor ..................................... 65
Schuifdak ............................................ 84
Setup-menu ......................................... 21
Skivak ................................................. 81
Slepen van de auto .............................. 184
– Montage van het sleepoog ............... 184“Smart Bag” systeem (Meertraps
frontairbags) ..................................... 137Smeermiddelen (specificaties) .............. 235
Sneeuwkettingen .................................. 149
Snelheidsmeter..................................... 6
Stadslicht en dimlicht ............................ 65
Start&Stop systeem ............................... 108
Stoelen ................................................ 43
– Voorstoelen ..................................... 43
Stopcontact .......................................... 81
Stuurinrichting ..................................... 222
Stuurslot .............................................. 42
Stuurwiel ............................................. 47
Symbolen ............................................ 33Tankdop ............................................ 119
Tanken ................................................ 119
Technische gegevens............................. 210
278WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN RIJDEN
NOODGEVALLEN
ONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENSALFABETISCH
REGISTER
