INBOUWVOORBEREIDING VOOR
AUTORADIO(voor bepaalde versies/markten)
Als er op het moment van aanschaf geen autoradio is besteld, is de
auto voorzien van een vak fig. 93 in het dashboard.
De inbouwvoorbereiding voor een autoradio bestaat uit:
❒voedingskabels autoradio, speakers voor en achter en een antenne;
❒vak voor autoradio;
❒antenne op dak.
De autoradio moet in het hiervoor bestemde vak A fig. 93 gemonteerd
worden; toegang tot dit vak wordt verkregen door te drukken op de
twee borglipjes in het vak zelf; de voedingskabels kunnen hier
gevonden worden.
Neem voor verbinding met de inbouwvoorbereiding
contact op met het Alfa Romeo Servicenetwerk om elk
probleem te voorkomen dat de veiligheid van de auto
in gevaar brengt.
fig. 93
A0K0134
113WEGWIJS IN UW
AUTOVEILIGHEID
STARTEN EN RIJDEN
NOODGEVALLEN
ONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

De gordelspanner is voor éénmalig gebruik bestemd.
Na activering dient men zich te wenden tot erkende
Alfa Romeo werkplaatsen om de gordelspanners te
laten vervangen. Raadpleeg het gegevensplaatje in het
dashboardkastje om de geldigheid van de gordelspanners te
controleren. Laat voor het verstrijken van deze geldigheidsdatum
het systeem door een erkende Alfa Romeo werkplaats
vervangen.Werkzaamheden waarbij stoten, trillingen of plaatselijke
verhittingen (maximum 100°C gedurende ten hoogste 6
uur) vrijkomen, kunnen de gordelspanners beschadigen of
doen activeren. Onder deze omstandigheden behoren niet trillingen
die voortgebracht worden door een slecht wegdek of door contact met
kleine obstakels zoals trottoirbanden. Wendt u zich hiervoor steeds
tot het Alfa Romeo Servicenetwerk.
ALGEMENE WAARSCHUWINGEN VOOR
HET GEBRUIK VAN DE
VEILIGHEIDSGORDELSDe bestuurder moet zich aan alle plaatselijke wettelijke voorschriften
met betrekking tot de verplichting en de manier waarop de gordel
wordt gebruikt houden en moet ook de inzittenden deze voorschriften
doen naleven. Leg de veiligheidsgordel altijd om alvorens weg te
rijden.
Ook zwangere vrouwen moeten de veiligheidsgordel omleggen: voor
zwangere vrouwen en het ongeboren kind wordt het risico op
verwondingen bij een ongeval fors ingeperkt als de gordel wordt
gedragen.Natuurlijk moeten zwangere vrouwen wel het onderste deel van de
gordel lager omleggen, zodat de gordel over het bekken en onder de
buik komt fig. 104.
Zorg dat de gordelband nooit gedraaid is. Het bovenste
gordelgedeelte moet over de schouder en schuin over de borst liggen.
Het onderste gordelgedeelte moet over het bekken fig. 105 en dus
niet over de buik van de inzittende liggen. Steek nooit voorwerpen
(wasknijpers, klemmen enz.) tussen de gordel en het lichaam van de
inzittende.
Voor optimale bescherming moet de rugleuning
rechtop gezet worden, moet men goed tegen de
rugleuning aanzitten en moet de gordel goed
aansluiten op de borst en het bekken. Draag altijd
veiligheidsgordels, zowel voor- als achterin! Rijden zonder
veiligheidsgordels doet bij ongeval het risico op ernstige
verwondingen toenemen en kan zelfs de dood tot gevolg
hebben.
fig. 104
A0K0250
126WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN RIJDEN
NOODGEVALLEN
ONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

Plaats NOOIT een kinderzitje achterstevoren op de
passagiersstoel van auto's met een actieve
passagiersairbag. Bij een ongeval, hoe klein ook, kan
de airbag ernstig letsel en zelfs de dood van de baby tot gevolg
hebben. Het is raadzaam kinderen altijd op de achterbank te
vervoeren, bij een ongeval biedt de achterbank de meeste
bescherming.
Mocht het toch nodig zijn om een kind in een kinderzitje
achterstevoren op de passagiersstoel te vervoeren, dan
moeten de passagiersairbags (airbags ter bescherming van
bekken/borst en zijairbags) worden uitgeschakeld via het
Setup menu. Controleer in dergelijke gevallen steeds of
de airbags effectief zijn uitgeschakeld door na te gaan of het
waarschuwingslampje op het instrumentenpaneel brandt.
Bovendien moet de passagiersstoel zo ver mogelijk naar achteren zijn
geschoven om te voorkomen dat het kinderzitje eventueel in
aanraking komt met het dashboard.
129WEGWIJS IN UW
AUTOVEILIGHEIDSTARTEN EN RIJDEN
NOODGEVALLEN
ONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

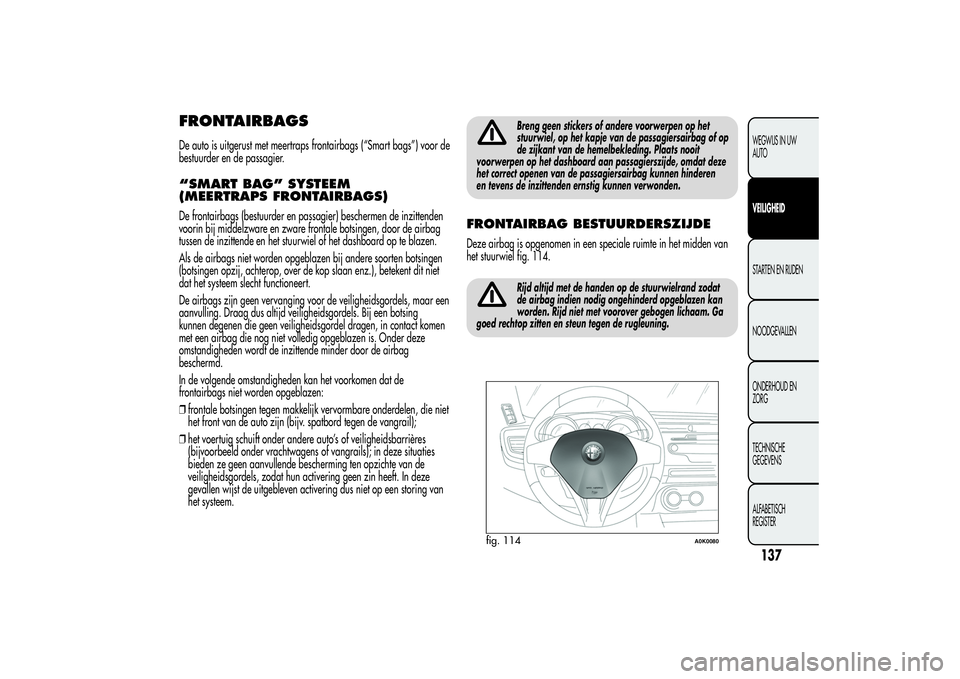

FRONTAIRBAGSDe auto is uitgerust met meertraps frontairbags (“Smart bags”) voor de
bestuurder en de passagier.“SMART BAG” SYSTEEM
(MEERTRAPS FRONTAIRBAGS)De frontairbags (bestuurder en passagier) beschermen de inzittenden
voorin bij middelzware en zware frontale botsingen, door de airbag
tussen de inzittende en het stuurwiel of het dashboard op te blazen.
Als de airbags niet worden opgeblazen bij andere soorten botsingen
(botsingen opzij, achterop, over de kop slaan enz.), betekent dit niet
dat het systeem slecht functioneert.
De airbags zijn geen vervanging voor de veiligheidsgordels, maar een
aanvulling. Draag dus altijd veiligheidsgordels. Bij een botsing
kunnen degenen die geen veiligheidsgordel dragen, in contact komen
met een airbag die nog niet volledig opgeblazen is. Onder deze
omstandigheden wordt de inzittende minder door de airbag
beschermd.
In de volgende omstandigheden kan het voorkomen dat de
frontairbags niet worden opgeblazen:
❒frontale botsingen tegen makkelijk vervormbare onderdelen, die niet
het front van de auto zijn (bijv. spatbord tegen de vangrail);
❒het voertuig schuift onder andere auto’s of veiligheidsbarrières
(bijvoorbeeld onder vrachtwagens of vangrails); in deze situaties
bieden ze geen aanvullende bescherming ten opzichte van de
veiligheidsgordels, zodat hun activering geen zin heeft. In deze
gevallen wijst de uitgebleven activering dus niet op een storing van
het systeem.
Breng geen stickers of andere voorwerpen op het
stuurwiel, op het kapje van de passagiersairbag of op
de zijkant van de hemelbekleding. Plaats nooit
voorwerpen op het dashboard aan passagierszijde, omdat deze
het correct openen van de passagiersairbag kunnen hinderen
en tevens de inzittenden ernstig kunnen verwonden.
FRONTAIRBAG BESTUURDERSZIJDEDeze airbag is opgenomen in een speciale ruimte in het midden van
het stuurwiel fig. 114.
Rijd altijd met de handen op de stuurwielrand zodat
de airbag indien nodig ongehinderd opgeblazen kan
worden. Rijd niet met voorover gebogen lichaam. Ga
goed rechtop zitten en steun tegen de rugleuning.
fig. 114
A0K0080
137WEGWIJS IN UW
AUTOVEILIGHEIDSTARTEN EN RIJDEN
NOODGEVALLEN
ONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

FRONTAIRBAG AAN PASSAGIERSZIJDEDeze airbag is opgenomen in een speciale ruimte in het dashboard
fig. 115.
Bij ingeschakelde passagiersairbag, mag NOOIT een
kinderzitje tegen de rijrichting op de passagiersstoel
worden gemonteerd. Bij een ongeval, hoe klein ook, kan
de airbag ernstig letsel en zelfs de dood van de baby tot
gevolg hebben. Schakel dus altijd de passagiersairbag uit
wanneer een kinderzitje op de passagiersstoel wordt geplaatst.
Bovendien moet de passagiersstoel zo ver mogelijk naar achteren zijn
geschoven om te voorkomen dat het kinderzitje eventueel in
aanraking komt met het dashboard. Ook als is het niet wettelijk
verplicht, moet de airbag onmiddellijk weer ingeschakeld worden
zodra geen kinderen meer vervoerd worden, om een betere
bescherming van de volwassenen te garanderen.
Uitschakeling airbags aan
passagierszijde: frontairbag en in de
stoel gemonteerde zijairbag ter
bescherming van bekken, borst en
schouders (zijairbag)Als een kind in een kinderzitje dat achterstevoren op de voorstoel is
geplaatst vervoerd moet worden, schakel dan de frontairbag en
zijairbags voor bescherming van bekken, borst en schouders aan
passagierszijde (zijairbag) uit.
Bij uitgeschakelde airbags gaat het waarschuwingslampje
op het
instrumentenpaneel branden.
Voor het uitschakelen van deze airbags, raadpleeg de
paragraaf “Menuopties” in het hoofdstuk
“Kennismaking met de auto”.
fig. 115
A0K0135
138WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN RIJDEN
NOODGEVALLEN
ONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

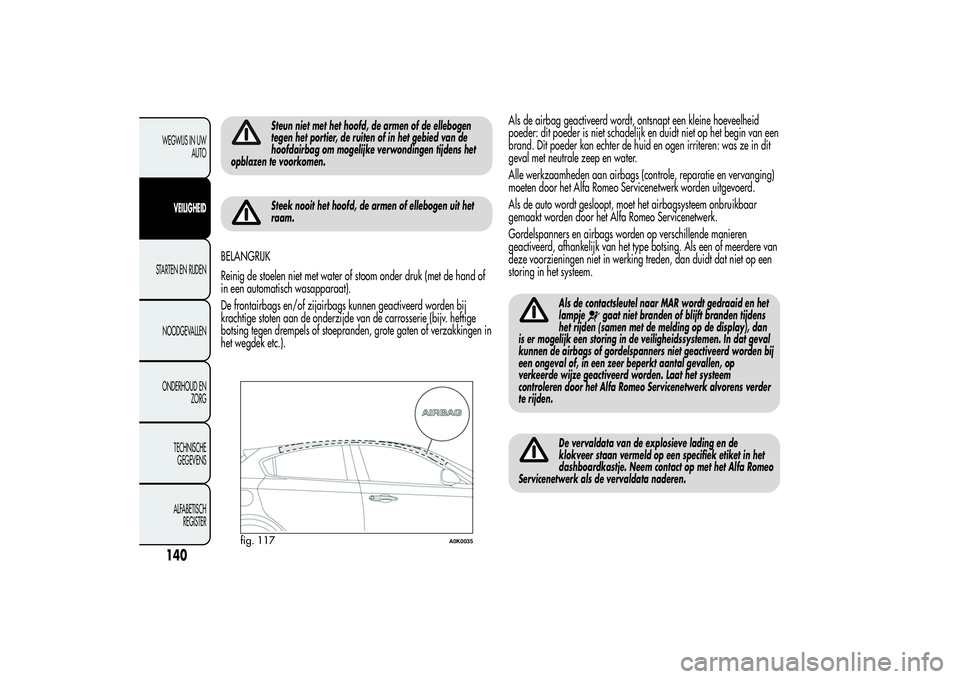

Steun niet met het hoofd, de armen of de ellebogen
tegen het portier, de ruiten of in het gebied van de
hoofdairbag om mogelijke verwondingen tijdens het
opblazen te voorkomen.Steek nooit het hoofd, de armen of ellebogen uit het
raam.
BELANGRIJK
Reinig de stoelen niet met water of stoom onder druk (met de hand of
in een automatisch wasapparaat).
De frontairbags en/of zijairbags kunnen geactiveerd worden bij
krachtige stoten aan de onderzijde van de carrosserie (bijv. heftige
botsing tegen drempels of stoepranden, grote gaten of verzakkingen in
het wegdek etc.).Als de airbag geactiveerd wordt, ontsnapt een kleine hoeveelheid
poeder: dit poeder is niet schadelijk en duidt niet op het begin van een
brand. Dit poeder kan echter de huid en ogen irriteren: was ze in dit
geval met neutrale zeep en water.
Alle werkzaamheden aan airbags (controle, reparatie en vervanging)
moeten door het Alfa Romeo Servicenetwerk worden uitgevoerd.
Als de auto wordt gesloopt, moet het airbagsysteem onbruikbaar
gemaakt worden door het Alfa Romeo Servicenetwerk.
Gordelspanners en airbags worden op verschillende manieren
geactiveerd, afhankelijk van het type botsing. Als een of meerdere van
deze voorzieningen niet in werking treden, dan duidt dat niet op een
storing in het systeem.
Als de contactsleutel naar MAR wordt gedraaid en het
lampje
gaat niet branden of blijft branden tijdens
het rijden (samen met de melding op de display), dan
is er mogelijk een storing in de veiligheidssystemen. In dat geval
kunnen de airbags of gordelspanners niet geactiveerd worden bij
een ongeval of, in een zeer beperkt aantal gevallen, op
verkeerde wijze geactiveerd worden. Laat het systeem
controleren door het Alfa Romeo Servicenetwerk alvorens verder
te rijden.
De vervaldata van de explosieve lading en de
klokveer staan vermeld op een specifiek etiket in het
dashboardkastje. Neem contact op met het Alfa Romeo
Servicenetwerk als de vervaldata naderen.
fig. 117
A0K0035
140WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN RIJDEN
NOODGEVALLEN
ONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

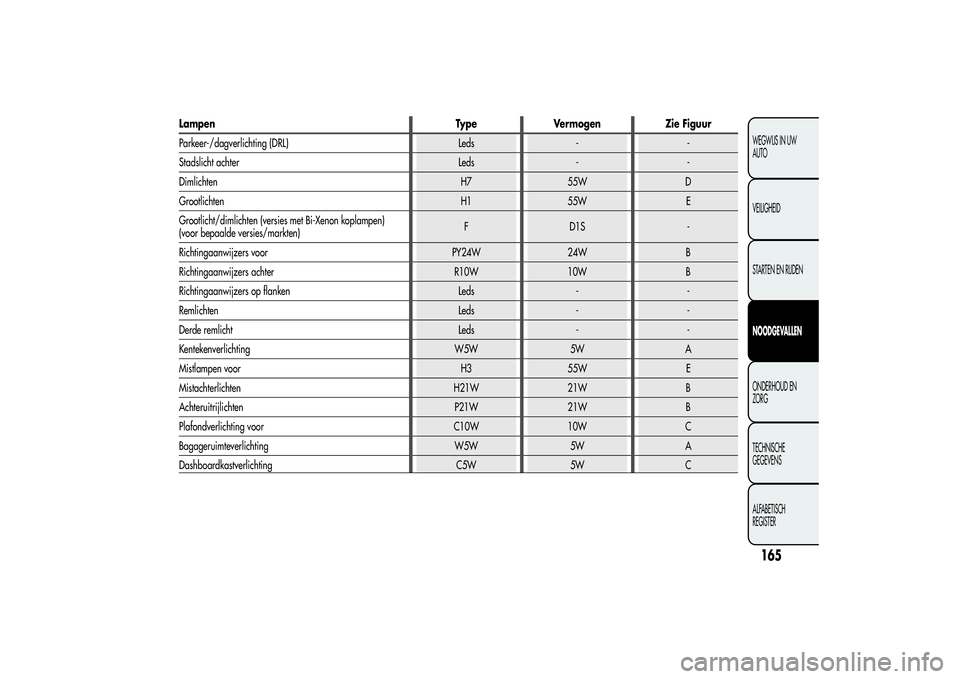

Lampen Type Vermogen Zie Figuur
Parkeer-/dagverlichting (DRL) Leds - -
Stadslicht achter Leds - -
Dimlichten H7 55W D
Grootlichten H1 55W E
Grootlicht/dimlichten (versies met Bi-Xenon koplampen)
(voor bepaalde versies/markten)F D1S -
Richtingaanwijzers voor PY24W 24W B
Richtingaanwijzers achter R10W 10W B
Richtingaanwijzers op flanken Leds - -
Remlichten Leds - -
Derde remlicht Leds - -
Kentekenverlichting W5W 5W A
Mistlampen voor H3 55W E
Mistachterlichten H21W 21W B
Achteruitrijlichten P21W 21W B
Plafondverlichting voor C10W 10W C
Bagageruimteverlichting W5W 5W A
Dashboardkastverlichting C5W 5W C
165WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN RIJDENNOODGEVALLENONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

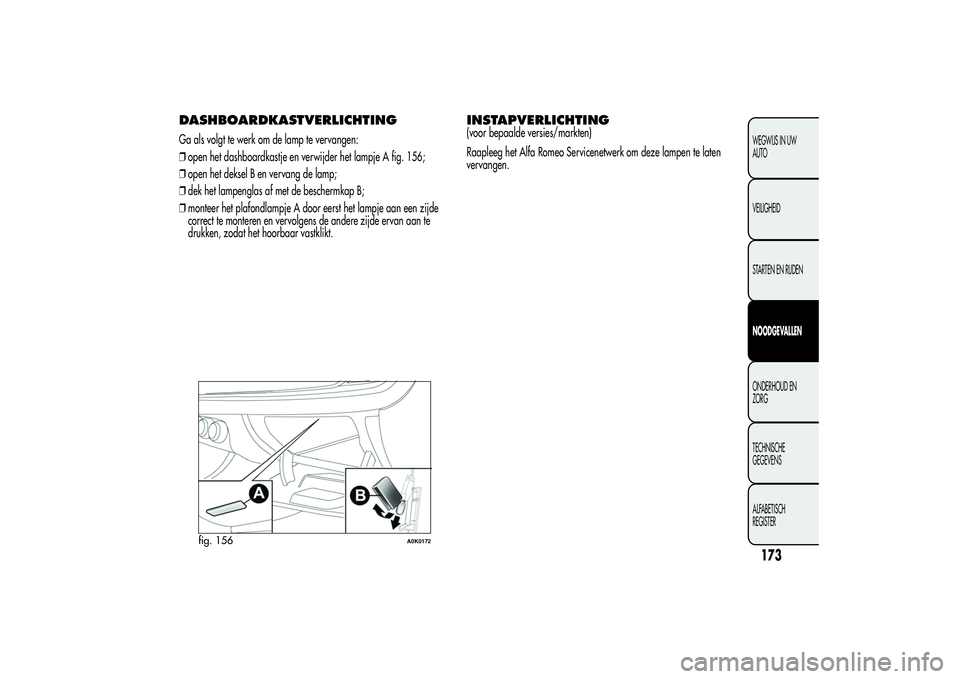

DASHBOARDKASTVERLICHTINGGa als volgt te werk om de lamp te vervangen:
❒open het dashboardkastje en verwijder het lampje A fig. 156;
❒open het deksel B en vervang de lamp;
❒dek het lampenglas af met de beschermkap B;
❒monteer het plafondlampje A door eerst het lampje aan een zijde
correct te monteren en vervolgens de andere zijde ervan aan te
drukken, zodat het hoorbaar vastklikt.
INSTAPVERLICHTING(voor bepaalde versies/markten)
Raapleeg het Alfa Romeo Servicenetwerk om deze lampen te laten
vervangen.
fig. 156
A0K0172
173WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN RIJDENNOODGEVALLENONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
