2013 Alfa Romeo Giulietta ΒΙΒΛΙΟ ΧΡΗΣΗΣ ΚΑΙ ΣΥΝΤΗΡΗΣΗΣ (in Greek)

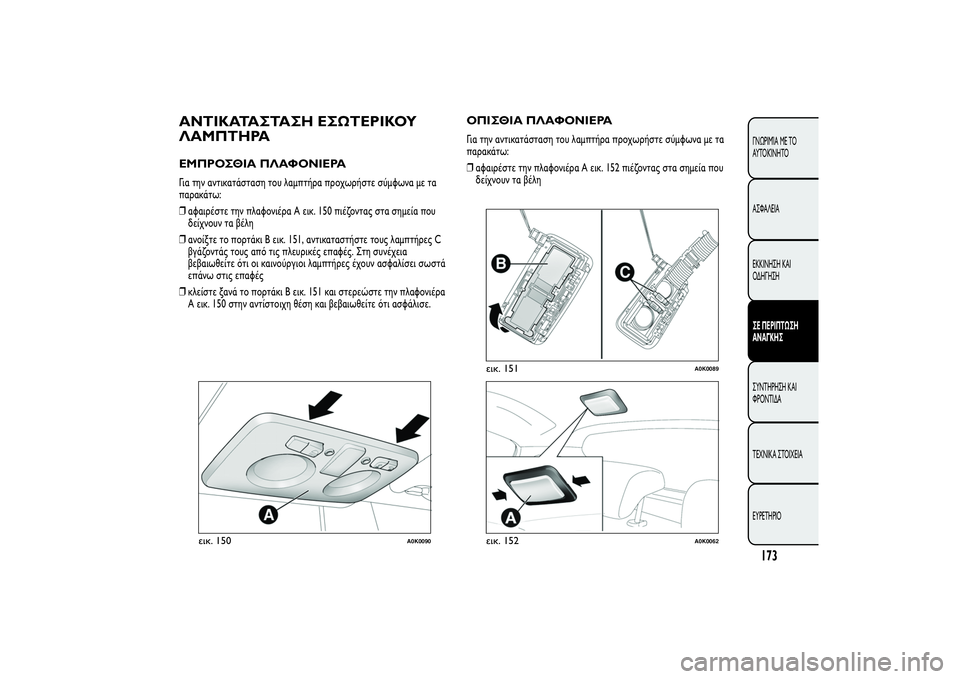

ΑΝΤΙΚΑΤΑΣΤΑΣΗ ΕΣΩΤΕΡΙΚΟΥ
ΛΑΜΠΤΗΡΑΕΜΠΡΟΣΘΙΑ ΠΛΑΦΟΝΙΕΡΑΓια την αντικατάσταση του λαμπτήρα προχωρήστε σύμφωνα με τα
παρακάτω:
❒αφαιρέστε την πλαφονιέρα A εικ. 150 πιέζοντας στα σημεία που
δείχνουν τα βέλη
❒ανοίξτε το πορτάκι B εικ. 151, αντικαταστήστε τους λαμπτήρες C
βγάζοντάς τους από τις πλευρικές επαφές. Στη συνέχεια
βεβαιωθείτε ότι οι καινούργιοι λαμπτήρες έχουν ασφαλίσει σωστά
επάνω στις επαφές
❒κλείστε ξανά το πορτάκι B εικ. 151 και στερεώστε την πλαφονιέρα
A εικ. 150 στην αντίστοιχη θέση και βεβαιωθείτε ότι ασφάλισε.
ΟΠΙΣΘΙΑ ΠΛΑΦΟΝΙΕΡΑΓια την αντικατάσταση του λαμπτήρα προχωρήστε σύμφωνα με τα
παρακάτω:
❒αφαιρέστε την πλαφονιέρα A εικ. 152 πιέζοντας στα σημεία που
δείχνουν τα βέλη
εικ. 150
A0K0090
εικ. 151
A0K0089
εικ. 152
A0K0062
173ΓΝΩΡΙΜΊΑ ΜΕ ΤΟ
ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ ΚΑΙ
ΟΔΗΓΗΣΗΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣΣΥΝΤΗΡΗΣΗ ΚΑΙ
ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ
EYPETHPIO

❒ανοίξτε το πορτάκι προστασίας B εικ. 153, αντικαταστήστε το
λαμπτήρα C βγάζοντάς τον από τις πλευρικές επαφές. Στη
συνέχεια βεβαιωθείτε ότι ο καινούργιος λαμπτήρας έχει ασφαλίσει
σωστά επάνω στις επαφές
❒κλείστε ξανά το πορτάκι προστασίας B εικ. 153 και στερεώστε την
πλαφονιέρα A εικ. 152 στην αντίστοιχη θέση και βεβαιωθείτε ότι
ασφάλισε.ΠΛΑΦΟΝΙΕΡΑ ΠΟΡΤΜΠΑΓΚΑΖΓια την αντικατάσταση του λαμπτήρα προχωρήστε σύμφωνα με τα
παρακάτω:
❒ανοίξτε το πορτμπαγκάζ και βγάλτε την πλαφονιέρα A εικ. 154
εργαζόμενοι στο σημείο που δείχνει το βέλος
❒ανοίξτε το προστατευτικό B εικ. 155 και αντικαταστήστε το
λαμπτήρα
❒κλείστε και πάλι το προστατευτικό B επάνω στο φακό❒μοντάρετε ξανά την πλαφονιέρα A εικ. 154 βάζοντάς την μέσα στη
σωστή θέση πρώτα από τη μία πλευρά και στη συνέχεια πιέζοντας
επάνω στην άλλη μέχρι να ακούσετε το κλικ της ασφάλισης.
εικ. 153
A0K0091
εικ. 154
A0K0173
εικ. 155
A0K0148
174
ΓΝΩΡΙΜΊΑ ΜΕ ΤΟ
ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ ΚΑΙ
ΟΔΗΓΗΣΗΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣΣΥΝΤΗΡΗΣΗ ΚΑΙ
ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ
EYPETHPIO

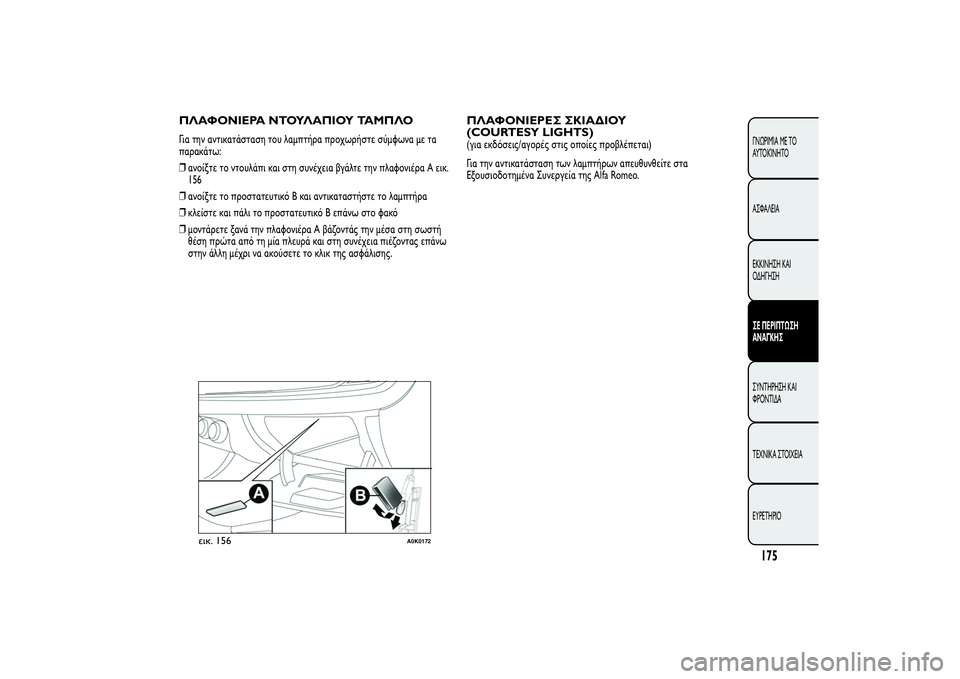

ΠΛΑΦΟΝΙΕΡΑ ΝΤΟΥΛΑΠΙΟΥ ΤΑΜΠΛΟΓια την αντικατάσταση του λαμπτήρα προχωρήστε σύμφωνα με τα
παρακάτω:
❒ανοίξτε το ντουλάπι και στη συνέχεια βγάλτε την πλαφονιέρα A εικ.
156
❒ανοίξτε το προστατευτικό B και αντικαταστήστε το λαμπτήρα
❒κλείστε και πάλι το προστατευτικό B επάνω στο φακό
❒μοντάρετε ξανά την πλαφονιέρα A βάζοντάς την μέσα στη σωστή
θέση πρώτα από τη μία πλευρά και στη συνέχεια πιέζοντας επάνω
στην άλλη μέχρι να ακούσετε το κλικ της ασφάλισης.
ΠΛΑΦΟΝΙΕΡΕΣ ΣΚΙΑΔΙΟΥ
(COURTESY LIGHTS)(για εκδόσεις/αγορές στις οποίες προβλέπεται)
Για την αντικατάσταση των λαμπτήρων απευθυνθείτε στα
Εξουσιοδοτημένα Συνεργεία της Alfa Romeo.
εικ. 156
A0K0172
175ΓΝΩΡΙΜΊΑ ΜΕ ΤΟ
ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ ΚΑΙ
ΟΔΗΓΗΣΗΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣΣΥΝΤΗΡΗΣΗ ΚΑΙ
ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ
EYPETHPIO

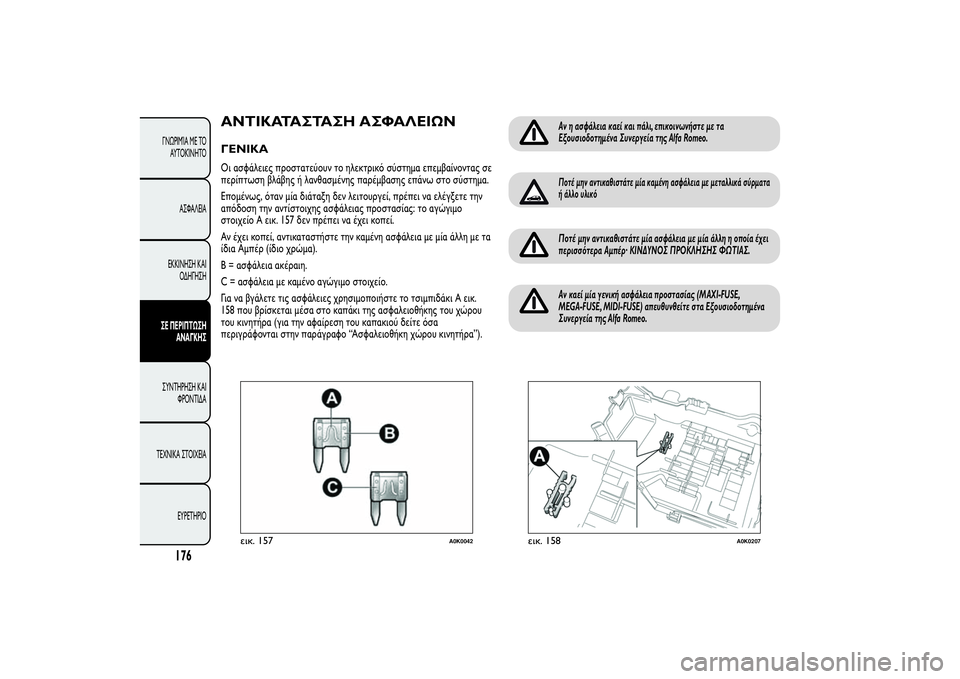

ΑΝΤΙΚΑΤΑΣΤΑΣΗ ΑΣΦΑΛΕΙΩΝΓΕΝΙΚΑΟι ασφάλειες προστατεύουν το ηλεκτρικό σύστημα επεμβαίνοντας σε
περίπτωση βλάβης ή λανθασμένης παρέμβασης επάνω στο σύστημα.
Επομένως, όταν μία διάταξη δεν λειτουργεί, πρέπει να ελέγξετε την
απόδοση την αντίστοιχης ασφάλειας προστασίας: το αγώγιμο
στοιχείο A εικ. 157 δεν πρέπει να έχει κοπεί.
Αν έχει κοπεί, αντικαταστήστε την καμένη ασφάλεια με μία άλλη με τα
ίδια Αμπέρ (ίδιο χρώμα).
B = ασφάλεια ακέραιη.
C = ασφάλεια με καμένο αγώγιμο στοιχείο.
Για να βγάλετε τις ασφάλειες χρησιμοποιήστε το τσιμπιδάκι A εικ.
158 που βρίσκεται μέσα στο καπάκι της ασφαλειοθήκης του χώρου
του κινητήρα (για την αφαίρεση του καπακιού δείτε όσα
περιγράφονται στην παράγραφο “Ασφαλειοθήκη χώρου κινητήρα”).
Αν η ασφάλεια καεί και πάλι, επικοινωνήστε με τα
Εξουσιοδοτημένα Συνεργεία της Alfa Romeo.Ποτέ μην αντικαθιστάτε μία καμένη ασφάλεια με μεταλλικά σύρματα
ή άλλο υλικόΠοτέ μην αντικαθιστάτε μία ασφάλεια με μία άλλη η οποία έχει
περισσότερα Αμπέρ· ΚΙΝΔΥΝΟΣ ΠΡΟΚΛΗΣΗΣ ΦΩΤΙΑΣ.Αν καεί μία γενική ασφάλεια προστασίας (MAXI-FUSE,
MEGA-FUSE, MIDI-FUSE) απευθυνθείτε στα Εξουσιοδοτημένα
Συνεργεία της Alfa Romeo.
εικ. 157
A0K0042
εικ. 158
A0K0207
176
ΓΝΩΡΙΜΊΑ ΜΕ ΤΟ
ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ ΚΑΙ
ΟΔΗΓΗΣΗΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣΣΥΝΤΗΡΗΣΗ ΚΑΙ
ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ
EYPETHPIO

Πριν αντικαταστήσετε μία ασφάλεια, ελέγξτε ότι έχει αφαιρεθεί
το κλειδί από το διακόπτη ανάφλεξης και ότι όλες οι άλλες
ηλεκτρικές συσκευές έχουν σβήσει και/ή απενεργοποιηθεί.Εάν επέμβει μία γενική ασφάλεια για την προστασία των
συστημάτων ασφάλειας (σύστημα αερόσακου, σύστημα
πέδησης), των συστημάτων κινητήρα-μετάδοσης (σύστημα
κινητήρα, σύστημα κιβωτίου ταχυτήτων) ή του συστήματος διεύθυνσης,
απευθυνθείτε στα Εξουσιοδοτημένα Συνεργεία της Alfa Romeo.

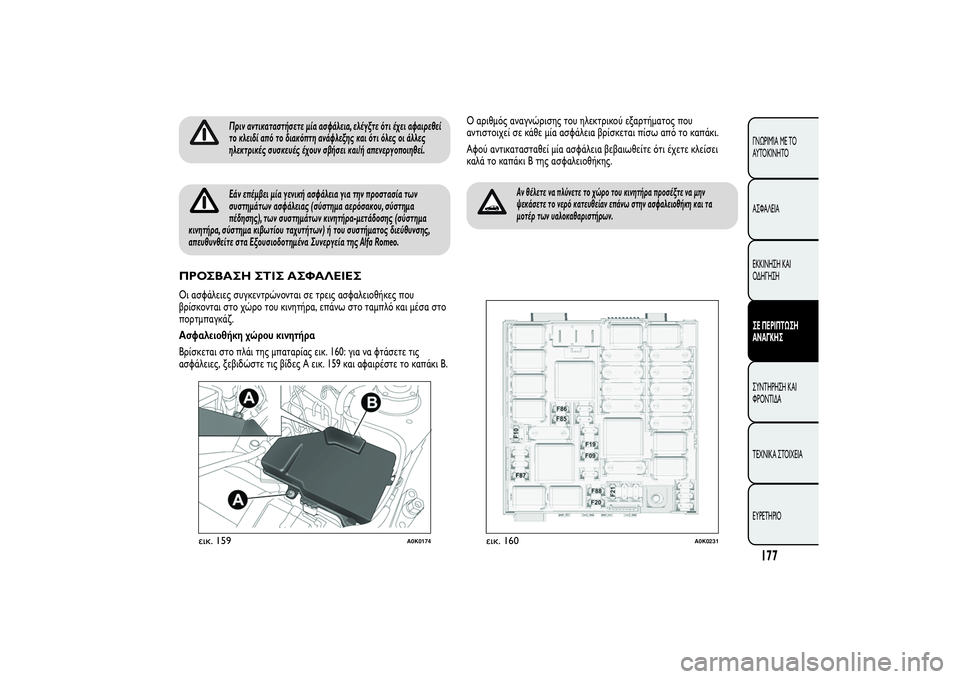

ΠΡΟΣΒΑΣΗ ΣΤΙΣ ΑΣΦΑΛΕΙΕΣΟι ασφάλειες συγκεντρώνονται σε τρεις ασφαλειοθήκες που
βρίσκονται στο χώρο του κινητήρα, επάνω στο ταμπλό και μέσα στο
πορτμπαγκάζ.
Ασφαλειοθήκη χώρου κινητήρα
Βρίσκεται στο πλάι της μπαταρίας εικ. 160: για να φτάσετε τις
ασφάλειες, ξεβιδώστε τις βίδες A εικ. 159 και αφαιρέστε το καπάκι B.Ο αριθμός αναγνώρισης του ηλεκτρικού εξαρτήματος που
αντιστοιχεί σε κάθε μία ασφάλεια βρίσκεται πίσω από το καπάκι.
Αφού αντικατασταθεί μία ασφάλεια βεβαιωθείτε ότι έχετε κλείσει
καλά το καπάκι Β της ασφαλειοθήκης.
Αν θέλετε να πλύνετε το χώρο του κινητήρα προσέξτε να μην
ψεκάσετε το νερό κατευθείαν επάνω στην ασφαλειοθήκη και τα
μοτέρ των υαλοκαθαριστήρων.
εικ. 159
A0K0174
εικ. 160
A0K0231
177ΓΝΩΡΙΜΊΑ ΜΕ ΤΟ
ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ ΚΑΙ
ΟΔΗΓΗΣΗΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣΣΥΝΤΗΡΗΣΗ ΚΑΙ
ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ
EYPETHPIO

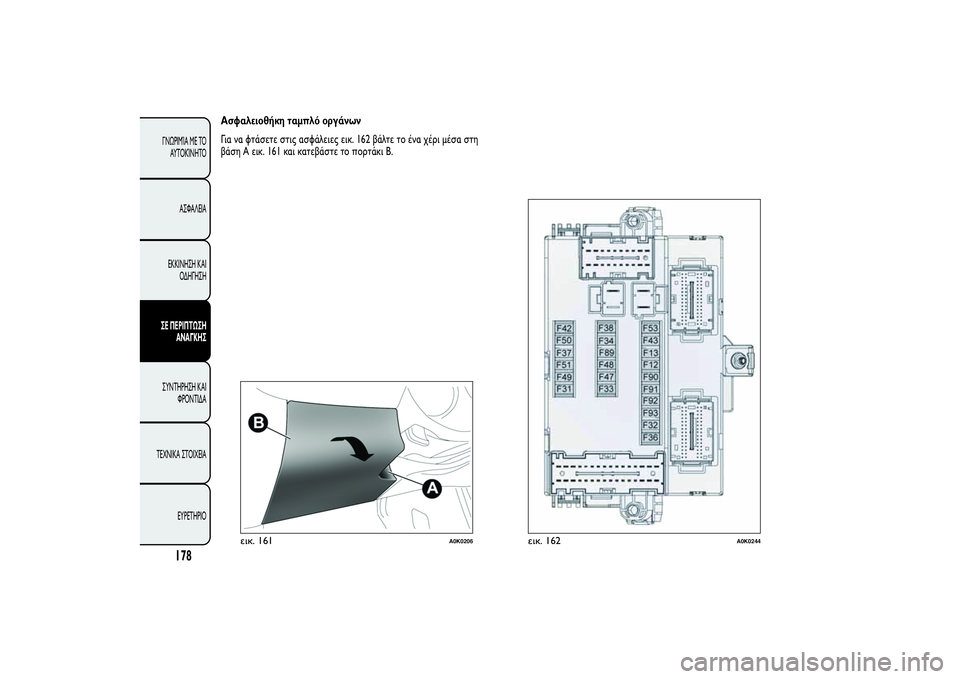

Ασφαλειοθήκη ταμπλό οργάνων
Για να φτάσετε στις ασφάλειες εικ. 162 βάλτε το ένα χέρι μέσα στη
βάση A εικ. 161 και κατεβάστε το πορτάκι B.
εικ. 161
A0K0206
εικ. 162
A0K0244
178
ΓΝΩΡΙΜΊΑ ΜΕ ΤΟ
ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ ΚΑΙ
ΟΔΗΓΗΣΗΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣΣΥΝΤΗΡΗΣΗ ΚΑΙ
ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ
EYPETHPIO

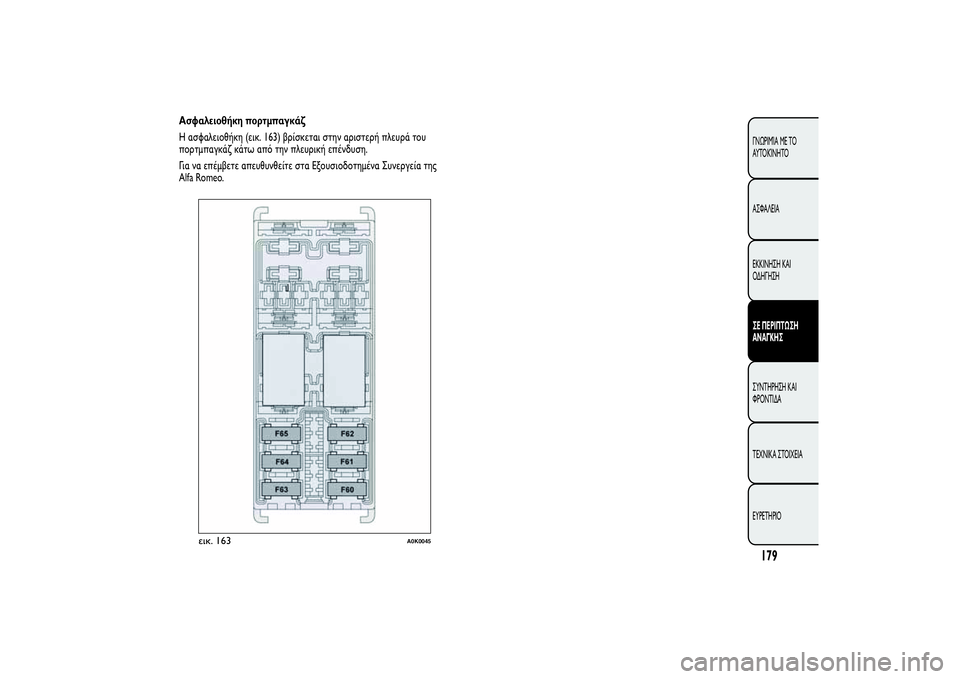

Ασφαλειοθήκη πορτμπαγκάζ
Η ασφαλειοθήκη (εικ. 163) βρίσκεται στην αριστερή πλευρά του
πορτμπαγκάζ κάτω από την πλευρική επένδυση.
Για να επέμβετε απευθυνθείτε στα Εξουσιοδοτημένα Συνεργεία της
Alfa Romeo.
εικ. 163
A0K0045
179ΓΝΩΡΙΜΊΑ ΜΕ ΤΟ
ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ ΚΑΙ
ΟΔΗΓΗΣΗΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣΣΥΝΤΗΡΗΣΗ ΚΑΙ
ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ
EYPETHPIO

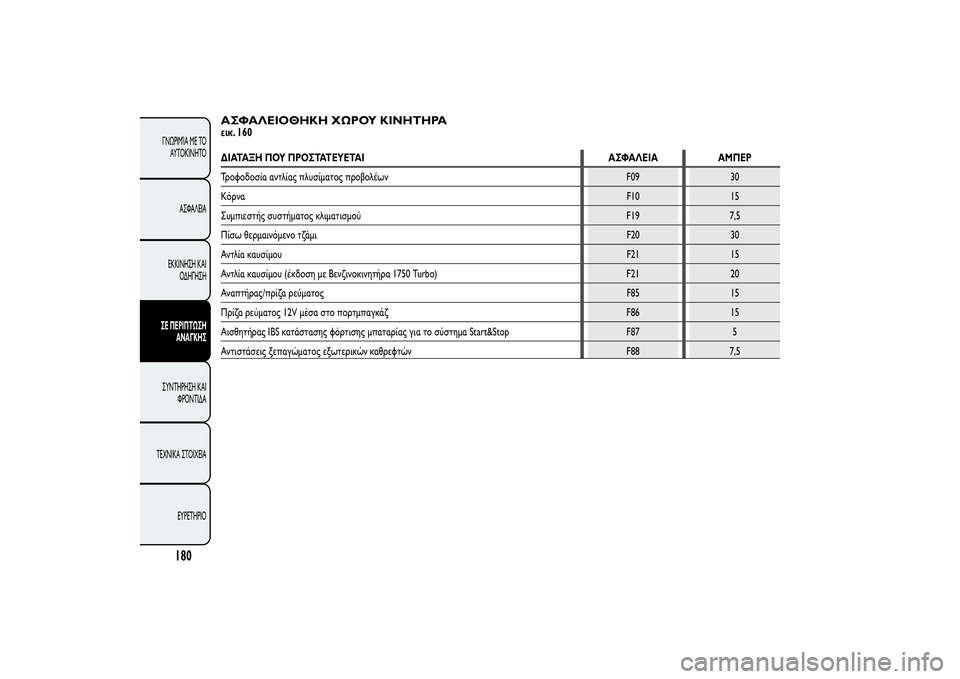

ΑΣΦΑΛΕΙΟΘΗΚΗ ΧΩΡΟΥ ΚΙΝΗΤΗΡΑεικ. 160ΔΙΑΤΑΞΗ ΠΟΥ ΠΡΟΣΤΑΤΕΥΕΤΑΙ ΑΣΦΑΛΕΙΑ ΑΜΠΕΡ
Τροφοδοσία αντλίας πλυσίματος προβολέων F09 30
ΚόρναF10 15
Συμπιεστής συστήματος κλιματισμού F19 7,5
Πίσω θερμαινόμενο τζάμιF20 30
Αντλία καυσίμουF21 15
Αντλία καυσίμου (έκδοση με Βενζινοκινητήρα 1750 Turbo) F21 20
Αναπτήρας/πρίζα ρεύματοςF85 15
Πρίζα ρεύματος 12V μέσα στο πορτμπαγκάζ F86 15
Αισθητήρας IBS κατάστασης φόρτισης μπαταρίας για το σύστημα Start&Stop F87 5
Αντιστάσεις ξεπαγώματος εξωτερικών καθρεφτών F88 7,5
