2013 Alfa Romeo Giulietta ΒΙΒΛΙΟ ΧΡΗΣΗΣ ΚΑΙ ΣΥΝΤΗΡΗΣΗΣ (in Greek)

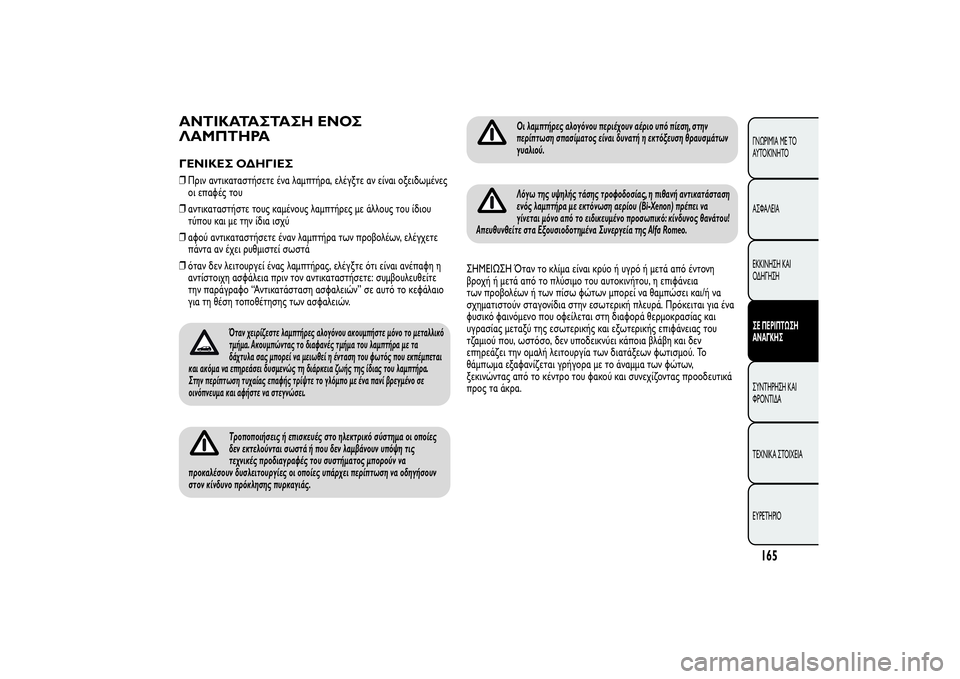

ΑΝΤΙΚΑΤΑΣΤΑΣΗ ΕΝΟΣ
ΛΑΜΠΤΗΡΑΓΕΝΙΚΕΣ ΟΔΗΓΙΕΣ❒Πριν αντικαταστήσετε ένα λαμπτήρα, ελέγξτε αν είναι οξειδωμένες
οι επαφές του
❒αντικαταστήστε τους καμένους λαμπτήρες με άλλους του ίδιου
τύπου και με την ίδια ισχύ
❒αφού αντικαταστήσετε έναν λαμπτήρα των προβολέων, ελέγχετε
πάντα αν έχει ρυθμιστεί σωστά
❒όταν δεν λειτουργεί ένας λαμπτήρας, ελέγξτε ότι είναι ανέπαφη η
αντίστοιχη ασφάλεια πριν τον αντικαταστήσετε: συμβουλευθείτε
την παράγραφο “Αντικατάσταση ασφαλειών” σε αυτό το κεφάλαιο
για τη θέση τοποθέτησης των ασφαλειών.
Όταν χειρίζεστε λαμπτήρες αλογόνου ακουμπήστε μόνο το μεταλλικό
τμήμα. Ακουμπώντας το διαφανές τμήμα του λαμπτήρα με τα
δάχτυλα σας μπορεί να μειωθεί η ένταση του φωτός που εκπέμπεται
και ακόμα να επηρεάσει δυσμενώς τη διάρκεια ζωής της ίδιας του λαμπτήρα.
Στην περίπτωση τυχαίας επαφής τρίψτε το γλόμπο με ένα πανί βρεγμένο σε
οινόπνευμα και αφήστε να στεγνώσει.Τροποποιήσεις ή επισκευές στο ηλεκτρικό σύστημα οι οποίες
δεν εκτελούνται σωστά ή που δεν λαμβάνουν υπόψη τις
τεχνικές προδιαγραφές του συστήματος μπορούν να
προκαλέσουν δυσλειτουργίες οι οποίες υπάρχει περίπτωση να οδηγήσουν
στον κίνδυνο πρόκλησης πυρκαγιάς.
Οι λαμπτήρες αλογόνου περιέχουν αέριο υπό πίεση, στην
περίπτωση σπασίματος είναι δυνατή η εκτόξευση θραυσμάτων
γυαλιού.Λόγω της υψηλής τάσης τροφοδοσίας, η πιθανή αντικατάσταση
ενός λαμπτήρα με εκτόνωση αερίου (Bi-Xenon) πρέπει να
γίνεται μόνο από το ειδικευμένο προσωπικό: κίνδυνος θανάτου!
Απευθυνθείτε στα Εξουσιοδοτημένα Συνεργεία της Alfa Romeo.
ΣHMEIΩΣH Όταν το κλίμα είναι κρύο ή υγρό ή μετά από έντονη
βροχή ή μετά από το πλύσιμο του αυτοκινήτου, η επιφάνεια
των προβολέων ή των πίσω φώτων μπορεί να θαμπώσει και/ή να
σχηματιστούν σταγονίδια στην εσωτερική πλευρά. Πρόκειται για ένα
φυσικό φαινόμενο που οφείλεται στη διαφορά θερμοκρασίας και
υγρασίας μεταξύ της εσωτερικής και εξωτερικής επιφάνειας του
τζαμιού που, ωστόσο, δεν υποδεικνύει κάποια βλάβη και δεν
επηρεάζει την ομαλή λειτουργία των διατάξεων φωτισμού. Το
θάμπωμα εξαφανίζεται γρήγορα με το άναμμα των φώτων,
ξεκινώντας από το κέντρο του φακού και συνεχίζοντας προοδευτικά
προς τα άκρα.
165ΓΝΩΡΙΜΊΑ ΜΕ ΤΟ
ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ ΚΑΙ
ΟΔΗΓΗΣΗΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣΣΥΝΤΗΡΗΣΗ ΚΑΙ
ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ
EYPETHPIO

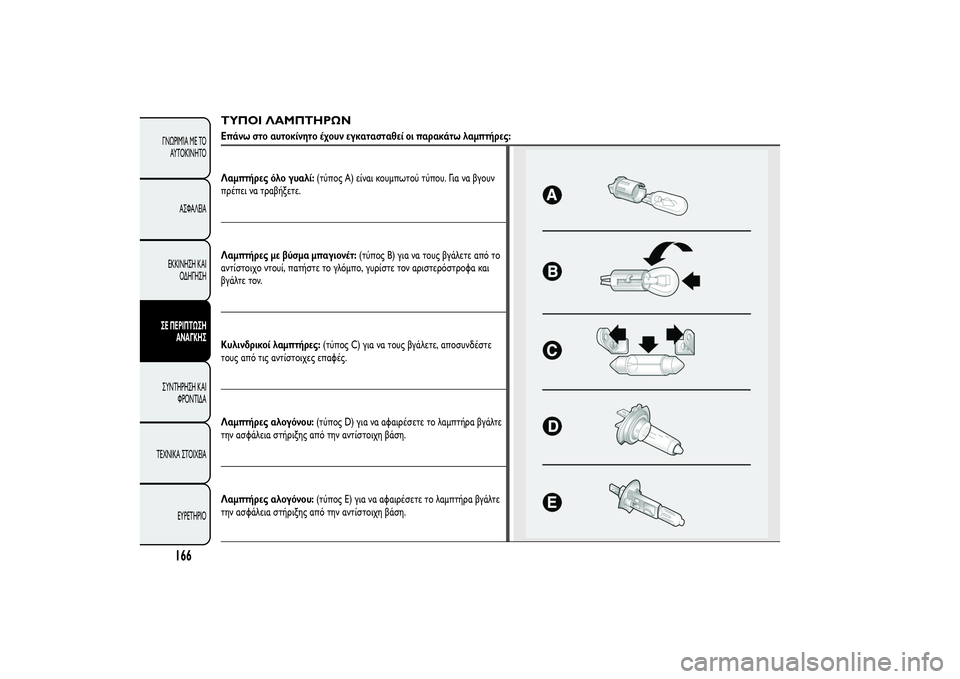

ΤΥΠΟΙ ΛΑΜΠΤΗΡΩΝΕπάνω στο αυτοκίνητο έχουν εγκατασταθεί οι παρακάτω λαμπτήρες:
Λαμπτήρες όλο γυαλί:(τύπος Α) είναι κουμπωτού τύπου. Για να βγουν
πρέπει να τραβήξετε.Λαμπτήρες με βύσμα μπαγιονέτ:(τύπος B) για να τους βγάλετε από το
αντίστοιχο ντουί, πατήστε το γλόμπο, γυρίστε τον αριστερόστροφα και
βγάλτε τον.
Κυλινδρικοί λαμπτήρες:(τύπος C) για να τους βγάλετε, αποσυνδέστε
τους από τις αντίστοιχες επαφές.
Λαμπτήρες αλογόνου:(τύπος D) για να αφαιρέσετε το λαμπτήρα βγάλτε
την ασφάλεια στήριξης από την αντίστοιχη βάση.
Λαμπτήρες αλογόνου:(τύπος E) για να αφαιρέσετε το λαμπτήρα βγάλτε
την ασφάλεια στήριξης από την αντίστοιχη βάση.
166
ΓΝΩΡΙΜΊΑ ΜΕ ΤΟ
ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ ΚΑΙ
ΟΔΗΓΗΣΗΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣΣΥΝΤΗΡΗΣΗ ΚΑΙ
ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ
EYPETHPIO

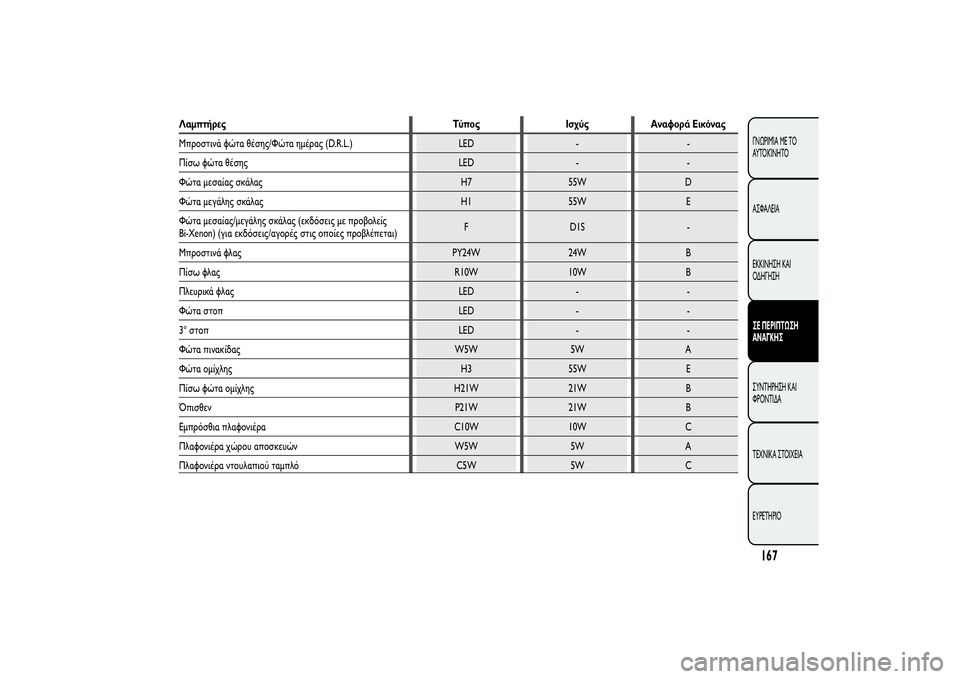

Λαμπτήρες Τύπος Ισχύς Αναφορά Εικόνας
Μπροστινά φώτα θέσης/Φώτα ημέρας (D.R.L.) LED - -
Πίσω φώτα θέσης LED - -
Φώτα μεσαίας σκάλας H7 55W D
Φώτα μεγάλης σκάλας H1 55W E
Φώτα μεσαίας/μεγάλης σκάλας (εκδόσεις με προβολείς
Bi-Xenon) (για εκδόσεις/αγορές στις οποίες προβλέπεται)F D1S -
Μπροστινά φλας PY24W 24W B
Πίσω φλας R10W 10W B
Πλευρικά φλας LED - -
Φώτα στοπ LED - -
3° στοπ LED - -
Φώτα πινακίδας W5W 5W A
Φώτα ομίχλης H3 55W E
Πίσω φώτα ομίχλης H21W 21W B
Όπισθεν P21W 21W B
Εμπρόσθια πλαφονιέρα C10W 10W C
Πλαφονιέρα χώρου αποσκευών W5W 5W A
Πλαφονιέρα ντουλαπιού ταμπλό C5W 5W C
167ΓΝΩΡΙΜΊΑ ΜΕ ΤΟ
ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ ΚΑΙ
ΟΔΗΓΗΣΗΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣΣΥΝΤΗΡΗΣΗ ΚΑΙ
ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ
EYPETHPIO

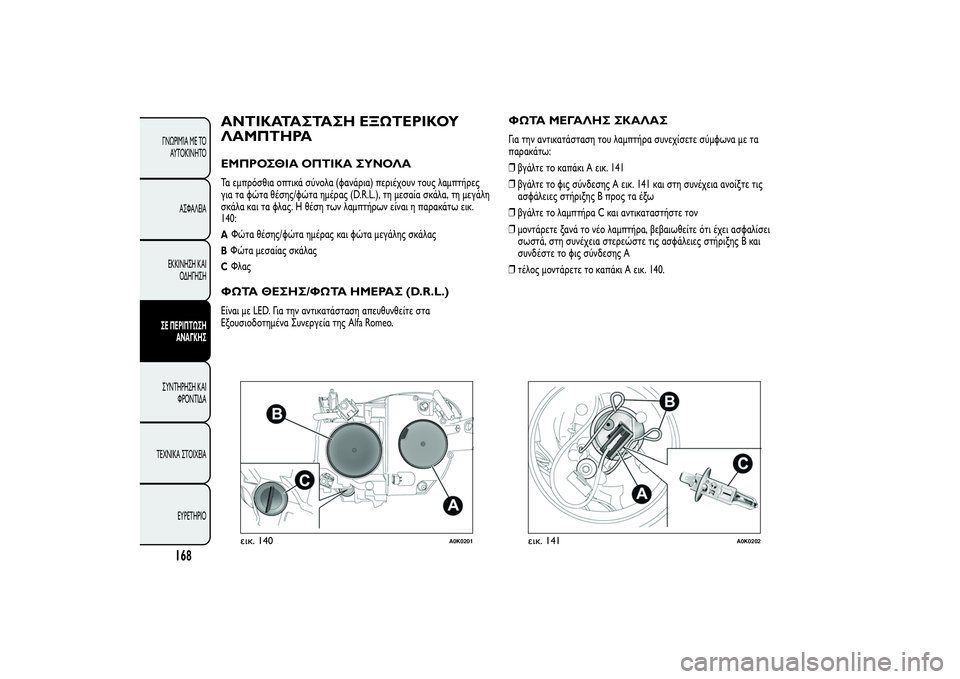

ΑΝΤΙΚΑΤΑΣΤΑΣΗ ΕΞΩΤΕΡΙΚΟΥ
ΛΑΜΠΤΗΡΑΕΜΠΡΟΣΘΙΑ ΟΠΤΙΚΑ ΣΥΝΟΛΑΤα εμπρόσθια οπτικά σύνολα (φανάρια) περιέχουν τους λαμπτήρες
για τα φώτα θέσης/φώτα ημέρας (D.R.L.), τη μεσαία σκάλα, τη μεγάλη
σκάλα και τα φλας. Η θέση των λαμπτήρων είναι η παρακάτω εικ.
140:AΦώτα θέσης/φώτα ημέρας και φώτα μεγάλης σκάλαςBΦώτα μεσαίας σκάλαςCΦλαςΦΩΤΑ ΘΕΣΗΣ/ΦΩΤΑ ΗΜΕΡΑΣ (D.R.L.)Είναι με LED. Για την αντικατάσταση απευθυνθείτε στα
Εξουσιοδοτημένα Συνεργεία της Alfa Romeo.
ΦΩΤΑ ΜΕΓΑΛΗΣ ΣΚΑΛΑΣΓια την αντικατάσταση του λαμπτήρα συνεχίσετε σύμφωνα με τα
παρακάτω:
❒βγάλτε το καπάκι A εικ. 141
❒βγάλτε το φις σύνδεσης A εικ. 141 και στη συνέχεια ανοίξτε τις
ασφάλειες στήριξης Β προς τα έξω
❒βγάλτε το λαμπτήρα C και αντικαταστήστε τον
❒μοντάρετε ξανά το νέο λαμπτήρα, βεβαιωθείτε ότι έχει ασφαλίσει
σωστά, στη συνέχεια στερεώστε τις ασφάλειες στήριξης Β και
συνδέστε το φις σύνδεσης Α
❒τέλος μοντάρετε το καπάκι A εικ. 140.
εικ. 140
A0K0201
εικ. 141
A0K0202
168
ΓΝΩΡΙΜΊΑ ΜΕ ΤΟ
ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ ΚΑΙ
ΟΔΗΓΗΣΗΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣΣΥΝΤΗΡΗΣΗ ΚΑΙ
ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ
EYPETHPIO

ΦΩΤΑ ΜΕΣΑΙΑΣ ΣΚΑΛΑΣΓια την αντικατάσταση του λαμπτήρα συνεχίσετε σύμφωνα με τα
παρακάτω:
❒βγάλτε το καπάκι B εικ. 140
❒βγάλτε το φις σύνδεσης A εικ. 142, πιέστε μπροστά την ασφάλεια
στήριξης Β και στη συνέχεια αφαιρέστε την σπρώχνοντάς την
προς το εσωτερικό του αυτοκινήτου
❒βγάλτε το λαμπτήρα C και αντικαταστήστε τον
❒μοντάρετε ξανά το νέο λαμπτήρα, βεβαιωθείτε ότι έχει ασφαλίσει
σωστά, στη συνέχεια στερεώστε την ασφάλεια στήριξης Β και
συνδέστε το φις σύνδεσης Α
❒τέλος μοντάρετε ξανά το καπάκι B εικ. 140.
ΦΛΑΣΕμπρός
Για την αντικατάσταση του λαμπτήρα προχωρήστε σύμφωνα με τα
παρακάτω:
❒περιστρέψτε αριστερόστροφα κατά ¼ της στροφής το καπάκι C
εικ. 140
❒αντικαταστήστε το σύνολο λαμπτήρα + ντουί A εικ. 143.
Πλευρικά
Είναι με LED. Για την αντικατάσταση απευθυνθείτε στα
Εξουσιοδοτημένα Συνεργεία της Alfa Romeo.ΦΩΤΑ ΟΜΙΧΛΗΣ(για εκδόσεις/αγορές στις οποίες προβλέπεται)
Για την αντικατάσταση αυτών των λαμπτήρων απευθυνθείτε στα
Εξουσιοδοτημένα Συνεργεία της Alfa Romeo.
εικ. 142
A0K0203
εικ. 143
A0K0204
169ΓΝΩΡΙΜΊΑ ΜΕ ΤΟ
ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ ΚΑΙ
ΟΔΗΓΗΣΗΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣΣΥΝΤΗΡΗΣΗ ΚΑΙ
ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ
EYPETHPIO

ΟΠΙΣΘΙΑ ΟΠΤΙΚΑ ΣΥΝΟΛΑΠεριέχουν τους λαμπτήρες των φώτων θέσης, στοπ, φλας (οι
λαμπτήρες βρίσκονται επάνω στο σταθερό οπτικό σύνολο), των
φώτων όπισθεν και των πίσω φώτων ομίχλης (οι λαμπτήρες
βρίσκονται στο οπτικό σύνολο επάνω στην πόρτα του πορτμπαγκάζ).
Αφαίρεση σταθερού οπτικού συνόλου
Προχωρήστε όπως ακολουθεί:
❒ανοίξτε το πορτμπαγκάζ και ξεβιδώστε τη βίδα στήριξης A εικ. 144
του πίσω οπτικού συνόλου
❒αφαιρέστε το οπτικό σύνολο βγάζοντάς το και με τα δύο χέρια
προς τη φορά που δείχνει το βέλος
❒αποσυνδέστε το φις σύνδεσης και αντικαταστήστε τον αντίστοιχο
λαμπτήρα.
ΦΩΤΑ ΘΕΣΗΣ/ΦΩΤΑ ΣΤΟΠΕίναι με LED. Για την αντικατάσταση απευθυνθείτε στα
Εξουσιοδοτημένα Συνεργεία της Alfa Romeo.ΦΛΑΣΜε το οπτικό σύνολο ξεμονταρισμένο, για να αντικαταστήσετε το
λαμπτήρα ξεβιδώστε τις δύο βίδες A εικ. 145, βγάλτε το ντουί και στη
συνέχεια αντικαταστήστε το λαμπτήρα B.
εικ. 144
A0K0184
εικ. 145
A0K0205
170
ΓΝΩΡΙΜΊΑ ΜΕ ΤΟ
ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ ΚΑΙ
ΟΔΗΓΗΣΗΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣΣΥΝΤΗΡΗΣΗ ΚΑΙ
ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ
EYPETHPIO

ΠΙΣΩ ΦΩΤΑ ΟΜΙΧΛΗΣ/ΟΠΙΣΘΕΝΓια να αντικαταστήσετε τους λαμπτήρες συνεχίστε σύμφωνα με τα
παρακάτω:
❒ανοίξτε το πορμπαγκάζ και αφαιρέστε το καπάκι A εικ. 146
δρώντας με ένα κατσαβίδι στο σημείο που δείχνει το βέλος
❒αφαιρέστε το φις σύνδεσης A εικ. 147 και βγάλτε το σύνολο του
ντουί, πιέζοντας πρώτα τις ασφάλειες στήριξης Β και στη συνέχεια
ξεβιδώνοντας τη βίδα C
❒αντικαταστήστε τον αντίστοιχο λαμπτήρα πιέζοντάς τον ελαφρά
και περιστρέφοντάς τον αριστερόστροφα (D = λαμπτήρας φωτός
όπισθεν E = λαμπτήρας πίσω φωτός ομίχλης)
❒μοντάρετε ξανά το σύνολο του ντουί τοποθετώντας το σωστά,
βιδώνοντας πρώτα τη βίδα C και στη συνέχεια στερεώνοντάς
το με την ασφάλεια στήριξης Β. Συνδέστε ξανά το φις σύνδεσης A
και τέλος μοντάρετε το καπάκι A εικ. 146.ΣHMEIΩΣH Κατά τη διάρκεια της αφαίρεσης του καπακιού A,
προστατέψτε με ένα πανί την άκρη του κατσαβιδιού για να
αποφύγετε πιθανά γδαρσίματα.
εικ. 146
A0K0176
εικ. 147
A0K0177
171ΓΝΩΡΙΜΊΑ ΜΕ ΤΟ
ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ ΚΑΙ
ΟΔΗΓΗΣΗΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣΣΥΝΤΗΡΗΣΗ ΚΑΙ
ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ
EYPETHPIO

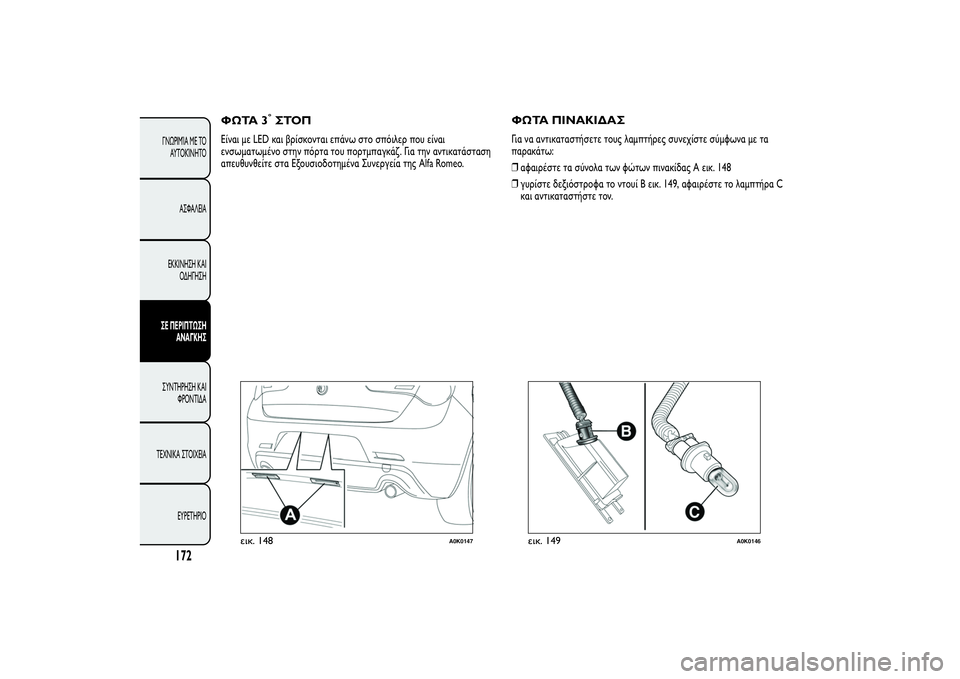

ΦΩΤΑ 3
°ΣΤΟΠ
Είναι με LED και βρίσκονται επάνω στο σπόιλερ που είναι
ενσωματωμένο στην πόρτα του πορτμπαγκάζ. Για την αντικατάσταση
απευθυνθείτε στα Εξουσιοδοτημένα Συνεργεία της Alfa Romeo.
ΦΩΤΑ ΠΙΝΑΚΙΔΑΣΓια να αντικαταστήσετε τους λαμπτήρες συνεχίστε σύμφωνα με τα
παρακάτω:
❒αφαιρέστε τα σύνολα των φώτων πινακίδας A εικ. 148
❒γυρίστε δεξιόστροφα το ντουί B εικ. 149, αφαιρέστε το λαμπτήρα C
και αντικαταστήστε τον.
εικ. 148
A0K0147
εικ. 149
A0K0146
