24
BEZPEČNOST
STARTOVÁNÍMOTORU A JÍZDAS VOZIDLEM
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
SEZNÁMENÍ
S VOZEM
obr. 20aF0S149Abobr. 20bF0S136Ab
OPĚRKY HLAVY
ZADNÍ obr. 21
(u příslušné verze vozidla)
Zadní opěrky hlavy se vyjmou současným
stisknutím tlačítek B a Cna straně tyček
a vytažením opěrky nahoru. Zadní opěr-
ky se smějí vytáhnout pouze v případě,
kdy je opěradlo uvolněné a nakloněné
směrem dovnitř kabiny nebo otevřeným
zadním výklopným víkem. Přestavení opěr-
ky do polohy za jízdy: vytáhněte ji na za-
klapnutí.
Pro snížení opěrky stiskněte tlačítko B.
Opěrky hlavy jsou záměrně natvarované
tak, aby bránily v řádném opření zad ces-
tujícího na zadním sedadle do opěradla.
Cestující je pak donucen vytáhnout opěr-
ku do správné polohy.
UPOZORNĚNÍ Při sezení na zadních se-
dadlech je nutno mít opěrky hlav vytaže-
né nahoru na doraz.
A háttámla dőlésszögének
beállítása
Forgassuk el a 20a. ábra-Bgombot.A háttámla előredöntése
A háttámla előredöntéséhez húzzuk felfe-
lé (a háttámla mögött elhelyezett) kart
20b. ábra-Ckart; majd engedjük el a kart
és a háttámlát nyomva toljuk előre az
ülést.
023-045 ABARTH 500 1ed CS:023-043 FIAT 500 IT 14-06-2012 14:25 Pagina 24

25
BEZPEČNOST
STARTOVÁNÍMOTORU A JÍZDAS VOZIDLEM
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
SEZNÁMENÍ
S VOZEM
obr. 21F0S021Ab

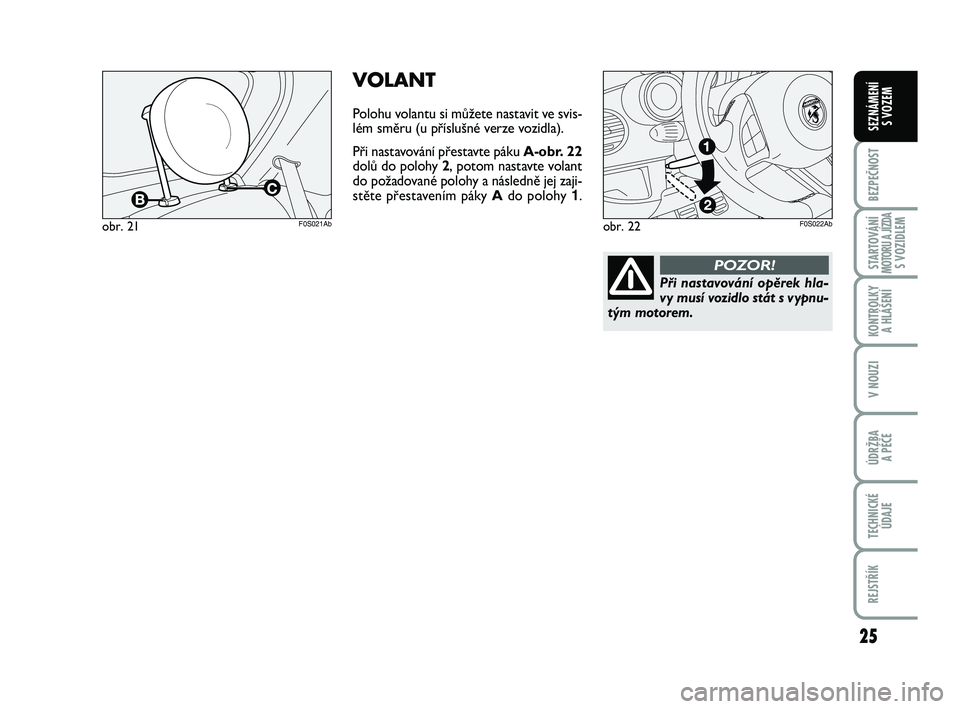

VOLANT
Polohu volantu si můžete nastavit ve svis-
lém směru (u příslušné verze vozidla).
Při nastavování přestavte páku A-obr. 22
dolů do polohy 2, potom nastavte volant
do požadované polohy a následně jej zaji-
stěte přestavením páky Ado polohy 1.
obr. 22F0S022Ab
Při nastavování opěrek hla-
v y musí vozidlo stát s v ypnu-
tým motorem.
POZOR!
023-045 ABARTH 500 1ed CS:023-043 FIAT 500 IT 14-06-2012 14:25 Pagina 25

26
BEZPEČNOST
STARTOVÁNÍMOTORU A JÍZDAS VOZIDLEM
KONTROLKY A HLÁŠENÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ ÚDAJE
REJSTŘÍK
SEZNÁMENÍ S VOZEM
Vnější zpětná zrcátka jsouzakřivená, a proto mírnězkreslují vnímání vzdálenosti.
POZOR!
Během jízdy se zrcátka mu- sejí nacházet v poloze 1.
POZOR!
obr. 23F0S023Ab
VNĚJŠÍ ZPĚTNÁ ZRCÁTKA
Postupujte takto:
❒přepínačem Bzvolte zrcátko, které chcete nastavit;
❒joystickem Anastavte zrcátko v jed- nom ze čtyř zvolených směrů.
Sklopení zpětných zrcátek obr. 25
V případě potřeby, (např. tvoří-li zrcátko překážku v úzkém jízdním profilu), je mož-né zrcátka sklopit z polohy 1do polohy 2.
ZPĚTNÁ ZRCÁTKA
VNITŘNÍ ZPĚTNÉ ZRCÁTKA
obr. 23
Součástí zrcátka je bezpečnostní mecha- nismus, který při prudkém kontaktu s ce-stujícím uvolní zrcátko z držáku.
Zrcátko má dvě polohy, do nichž se pře- stavuje pákou A: běžnou a proti oslnění.
VNITŘNÍ ZPĚTNÉ
ELEKTROCHROMATICKÉ
ZRCÁTKO
(u příslušné verze vozidla)
U některých provedení je elektrochroma- tické zrcátko s automatickým nastavenímproti oslnění. Ve spodní části zrcátka senachází tlačítko ON/OFFpro aktiva- ci/deaktivaci elektrochromatické funkce.Aktivace funkce je signalizována rozsvíce-ním kontrolky na zrcátku. Zařazenímrychlostního stupně se zrcátko přestaví dopolohy používání za dne.
obr. 25F0S025Ab
obr. 24F0S024Ab
023-045 ABARTH 500 1ed CS:023-043 FIAT 500 IT 14-06-2012 14:25 Pagina 26
Elektrické seřizování obr. 24

27
BEZPEČNOST
STARTOVÁNÍMOTORU A JÍZDAS VOZIDLEM
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
SEZNÁMENÍ
S VOZEM
TEPELNÝ KOMFORT
ROZVÁDĚČE VZDUCHU obr. 26
1.Přívody vzduchu pro odmrazení či od-
mlžení
2.Výstupní otvory ventilace s nastavitel-
ným směrem a množstvím vzduchu
3.Boční nastavitelné vývody vzduchu
4.Pevné vývody na boční okna
5.Spodní vývody
obr. 26F0S026Ab
023-045 ABARTH 500 1ed CS:023-043 FIAT 500 IT 14-06-2012 14:25 Pagina 27

28
BEZPEČNOST
STARTOVÁNÍMOTORU A JÍZDAS VOZIDLEM
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
SEZNÁMENÍ
S VOZEM
obr. 27F0S027Ab
TOPENÍ A VENTILACE
OVLÁDAČE obr. 27
AOtočný ovládač teploty vzduchu
(červená-teplo / modrá-chlad)
BOtočný ovládač rychlosti ventilátoru
POZN.: Pro zavření vývodu vzduchu pře-
stavte ovládač na 0.
COtočný ovládač recirkulace vzduchu
…– recirkulace vzduchu v interiéru
Ú– přívod vzduchu z venku
UPOZORNĚNÍ Funkci recirkulace zapně-
te kvůli zamezení vstupu vnějšího vzduchu,
hlavně při stání v koloně nebo v tunelu,
aby se do interiéru nepřiváděl znečištěný
vzduch. Nenechávejte recirkulaci dlouho
v provozu, zvlášť pokud ve vozidle cestu-
je více osob, aby se okna nezamžila zevnitř.
DOtočný ovládač rozvodu vzduchu
μna tělo a boční okna
∑na tělo, na boční skla a na nohy
∂jen na nohy
∏na nohy a na čelní okno
-jen na čelní sklo.ETlačítko pro zapnutí / vypnutí vyhřívá-
ní zadního okna
Zapnutím se rozsvítí kontrolka v tom-
to tlačítku.
Pro zachování účinnosti baterie je
funkce časově omezena – samočinně
se vypne za asi 20 minut.Rychlé odstranění zamlžení/
námrazy z předních oken
Postupujte takto:
❒otočte ovládač Ana červené pole;
❒otočte ovládač Cna Ú;
❒otočte ovládač Dna -;
❒otočte ovládač Bna 4 -(max. rych-
lost ventilátoru).
023-045 ABARTH 500 1ed CS:023-043 FIAT 500 IT 14-06-2012 14:25 Pagina 28

29
BEZPEČNOST
STARTOVÁNÍMOTORU A JÍZDAS VOZIDLEM
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
SEZNÁMENÍ
S VOZEM
RUČNĚ OVLÁDANÁ
KLIMATIZACE
(u příslušných verzí vozidla)
OVLÁDAČE obr. 28
AOtočný ovládač teploty vzduchu (čer-
vená-teplo / modrá-chlad)
BOtočný ovládač rychlosti ventilátoru
a zapnutí/vypnutí klimatizace Stiskem
ovladače se zapne klimatizace, součas-
ně se rozsvítí kontrolka v ovladači; tím
se rychleji vychladí kabina.
POZN.: Pro zavření vývodu vzduchu pře-
stavte ovládač na 0.
COtočný ovládač recirkulace vzduchu
…– recirkulace vzduchu v interiéru
Ú– přívod vzduchu z venku
UPOZORNĚNÍ Funkci recirkulace zapně-
te kvůli zamezení vstupu vnějšího vzduchu,
hlavně při stání v koloně nebo v tunelu,
aby se do interiéru nepřiváděl znečištěný
vzduch. Nenechávejte recirkulaci dlouho
v provozu, zvlášť pokud ve vozidle cestu-
je více osob, aby se okna nezamžila zevnitř.obr. 28F0S028Ab
DOtočný ovládač rozvodu vzduchu
μna tělo a boční okna
∑na tělo, na boční skla a na nohy
∂jen na nohy
∏na nohy a na čelní okno
-jen na čelní sklo.ETlačítko pro zapnutí / vypnutí vyhřívá-
ní zadního okna
Zapnutím se rozsvítí kontrolka v tom-
to tlačítku.
Pro zachování účinnosti baterie je
funkce časově omezena – samočinně
se vypne za asi 20 minut.
023-045 ABARTH 500 1ed CS:023-043 FIAT 500 IT 14-06-2012 14:25 Pagina 29

30
BEZPEČNOST
STARTOVÁNÍMOTORU A JÍZDAS VOZIDLEM
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
SEZNÁMENÍ
S VOZEM
Rychlé odstranění zamlžení
a námrazy z čelního okna předních
bočních oken (MAX-DEF)
Postupujte takto:
❒otočte ovládač Ana červené pole;
❒otočte ovládač Cna Ú;
❒otočte ovládač Dna -;
❒ otočte otočný ovládač Bna 4 -(nej-
vyšší rychlost ventilátoru).UPOZORNĚNÍ Klimatizace je velmi uži-
tečná při urychlení odstranění zamlžení,
protože vysouší vzduch. Nastavte ovláda-
če, jak je uvedeno výše, a zapněte klima-
tizaci stiskem ovládače B; rozsvítí se kon-
trolka v ovládači.ÚDRŽBA KLIMATIZACE
Během zimního období je nutno zapnout
klimatizaci alespoň jednou za měsíc asi na
10 minut. Před letním obdobím nechejte
klimatizaci zkontrolovat u autorizovaného
servisu Abarth.
023-045 ABARTH 500 1ed CS:023-043 FIAT 500 IT 14-06-2012 14:25 Pagina 30

31
BEZPEČNOST
STARTOVÁNÍMOTORU A JÍZDAS VOZIDLEM
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
SEZNÁMENÍ
S VOZEM
AUTOMATICKÁ
KLIMATIZACE
(u příslušné verze vozidla)
Automatická klimatizace automaticky řídí
na základě teploty nastavené uživatelem:
❒teplota vzduchu přiváděného do in-
teriéru;
❒rychlost ventilátoru (plynulá změna
množství vzduchu);
❒rozvod vzduchu v kabině;
❒zapnutí/vypnutí kompresoru (pro vy-
chlazení/vysušení vzduchu);
❒zapnutí/vypnutí recirkulace.
Všechny tyto funkce lze nastavit ručně,
tzn. že lze jednu funkci nebo více funkcí
pro nastavení systému dle libosti. Manuál-
ní nastavení jedné funkce nebrání v auto-
matickém řízení dalších, přestože je zhas-
nutá kontrolka AUTO.
obr. 29F0S029Ab
OVLÁDAČE obr. 29
Tlačítko AUTO – A
Zapnutí automatického provozu
klimatizace
Stisknutím tlačítka AUTOa nastavením
požadované teploty systém řídí teplotu,
množství a distribuci vzduchu přiváděné-
ho do interiéru, a chod kompresoru.Tlačítko √– B
Zapnutí/vypnutí kompresoru
Stiskem tlačítka při rozsvícené kontrolce
v tlačítku se kompresor vypne a kontrol-
ka zhasne.
Když je kompresor vypnutý:
❒systém vypne recirkulaci vzduchu, aby
nedošlo k zamlžení oken;
