2012 YAMAHA XENTER 125 Manual de utilização (in Portuguese)

1
2
3
4
5
6
7
8
9
6-12
PAU1722A
MANUTENÇÃO PERIÓDICA E AJUSTES
1
1. Tampa de enchimento do óleo da trans-
missão nal4. Retire a tampa de enchimento de
óleo da transmissão nal e o respec-
tivo anel de vedação em O da caixa
de transmissão nal.
5. Retire a cavilha de drenagem do óleo
da transmissão final e a respectiva
anilha, para drenar o óleo da caixa
de transmissão nal.
PAU20065
Óleo da transmissão nalAntes de cada viagem, deve veri car se a
caixa da transmissão nal apresenta fugas
de óleo. Se for encontrada alguma fuga,
solicite a um concessionário Yamaha que
verifique e repare a scooter. Além dis-
so, o óleo da transmissão final deve ser
mudado como se segue, nos intervalos
especificados na tabela de lubrificação e
manutenção periódica.
1. Coloque o motor em funcionamento,
deixe o óleo da transmissão final
aquecer, conduzindo a scooter du-
rante alguns minutos, e depois desli-
gue o motor.
2. Coloque a scooter no descanso cen-
tral.
3. Coloque um tabuleiro de recolha do
óleo por baixo da caixa de transmis-
são nal, para recolher o óleo usado.
e deixe-o ao ralenti durante alguns
minutos enquanto veri ca se existem
fugas de óleo. Caso haja uma fuga
de óleo, desligue imediatamente o
motor e procure a causa.
10. Desligue o motor, veri que o nível do
óleo e, se necessário, corrija-o.
Para reiniciar o indicador de mudança
de óleo e o contador de percurso para
a mudança de óleo
NOTAO indicador de mudança de óleo e o con-
tador de percurso para a mudança de
óleo podem ser reiniciados quando “OIL
CHANGE” e “OIL TRIP” aparecerem no vi-
sor multifuncional. (consulte a página 3-3.)
53B-F819D-P0_CS.indd 6-1253B-F819D-P0_CS.indd 6-12
2011/11/01 12:29:352011/11/01 12:29:35
Process BlackProcess Black

1
2
3
4
5
6
7
8
9
6-13
PAU1722A
MANUTENÇÃO PERIÓDICA E AJUSTES
Óleo da transmissão nal recomen-
dado:
Consulte a página 8-1.
Quantidade de óleo:
0.2 L (0.21 US qt, 0.18 Imp.qt)
8. Instale a tampa de enchimento de
óleo da transmissão nal e o respec-
tivo anel de vedação em O e, depois,
aperte a tampa de enchimento de
óleo.
9. Veri que se existem fugas de óleo na
caixa de transmissão nal. Se existi-
rem, procure a causa.
PAU20070
RefrigeranteO nível do refrigerante deve ser veri cado
antes de cada viagem. Para além disso, o
refrigerante deve ser substituído nos inter-
valos especi cados na tabela de lubri ca-
ção e manutenção periódica.
PAUT3690
Veri cação do nível de líquido refrige-
rante
O nível de refrigerante deve ser veri cado
do modo que se segue, antes de cada via-
gem. Para além disso, o refrigerante deve
ser substituído nos intervalos especifica-
dos na tabela de lubri cação e manuten-
ção periódica.
1. Coloque o veículo no descanso cen-
tral.NOTA● O nível de refrigerante deve ser veri-
cado com o motor frio uma vez que
este varia consoante a temperatura
do motor.● Durante a verificação do nível de
refrigerante, certifique-se de que o
veículo está totalmente na vertical.
Uma ligeira inclinação lateral poderá
resultar numa falsa leitura.
1
1. Cavilha de drenagem do óleo da trans-
missão nal6. Instale a cavilha de drenagem de
óleo da transmissão nal e a respec-
tiva nova anilha e, depois, aperte a
cavilha em conformidade com o biná-
rio especi cado.Binário de aperto:
Cavilha de drenagem do óleo da
transmissão nal:
20 Nm (2.0 m·kgf, 14.5 ft·lbf)
7. Reabasteça com a quantidade espe-
ci cada do óleo de transmissão nal
recomendado. AVISO! Certi que-se
de que não entra nenhum material
estranho na caixa de transmissão
nal. Certi que-se de não cai óleo
no pneu ou na roda.
[PWA11311]
53B-F819D-P0_CS.indd 6-1353B-F819D-P0_CS.indd 6-13
2011/11/01 12:29:352011/11/01 12:29:35
Process BlackProcess Black

1
2
3
4
5
6
7
8
9
6-14
PAU1722A
MANUTENÇÃO PERIÓDICA E AJUSTES
tampa do reservatório de refrigerante
e o painel.
PRECAUÇÃO:
Caso não
tenha líquido refrigerante, utilize
água destilada ou água macia.
Não utilize água dura nem água
salgada pois danificam o motor.
Caso tenha utilizado água em vez
de líquido refrigerante, substitua-a
por líquido refrigerante logo que
possível, caso contrário o sistema
de refrigeração não cará protegi-
do contra congelação e corrosão.
Se tiver sido acrescentada água ao
líquido refrigerante, solicite a um
concessionário Yamaha que veri-
fique o teor de anticongelante do
líquido refrigerante logo que pos-
sível, caso contrário a e cácia do
líquido refrigerante será reduzida.
[PCA10472]Capacidade do reservatório de re-
frigerante:
0.25 L (0.26 US qt, 0.22 Imp.qt)
6. Feche o assento.
PAU33031
Mudança do refrigerante
O refrigerante deve ser substituído nos
intervalos especi cados na tabela de lubri-
cação e manutenção periódica. Solicite a um concessionário Yamaha que mude o
refrigerante. AVISO! Nunca tente retirar
a tampa do radiador enquanto o motor
estiver quente.
[PWA10381]
2. Abra o assento. (Consulte a página
3-11.)
3. Verifique o nível de refrigerante no
reservatório de refrigerante.
12
1. Marca do nível máximo
2. Marca do nível mínimoNOTAO refrigerante deverá situar-se entre as
marcas de nível máximo e mínimo.
4. Se o refrigerante estiver na marca de
nível mínimo ou abaixo desta, retire a
tampa do reservatório. AVISO! Reti-
re apenas a tampa do reservatório
de refrigerante. Nunca tente retirar
a tampa do radiador enquanto o
motor estiver quente.
[PWA15161]
5. Adicione refrigerante ou água destila-
da para fazer subir o refrigerante até
à marca de nível máximo, e instale a
53B-F819D-P0_CS.indd 6-1453B-F819D-P0_CS.indd 6-14
2011/11/01 12:29:352011/11/01 12:29:35
Process BlackProcess Black

1
2
3
4
5
6
7
8
9
6-15
PAU1722A
MANUTENÇÃO PERIÓDICA E AJUSTES
1. Coloque a scooter no descanso cen-
tral.
2. Remova a cobertura de parafuso e a
tampa da caixa do ltro de ar retiran-
do os parafusos.
3. Puxe o elemento do ltro de ar para
fora.
4. Introduza um elemento do ltro de ar
na respectiva caixa.
PRECAUÇÃO:

Certifique-se de que o elemento
do filtro de ar está devidamente
xo na caixa do ltro de ar. O mo-
tor nunca deve ser colocado em
funcionamento sem o elemento do
ltro de ar instalado, caso contrá-
rio o(s) pistão(ões) e/ou cilindro(s)
poderão desgastar-se excessiva-
mente.
[PCA10481]
5. Instale a tampa da caixa do ltro de
ar, colocando os parafusos e a co-
bertura de parafuso.
Limpeza do tubo de inspecção do ltro
de ar
1. Veri que se o tubo na parte posterior
da caixa do ltro de ar apresenta suji-
dade ou água acumuladas.
2. Caso observe a existência de sujida-
de ou água, retire o tubo, limpe-o e
volte a instalá-lo.Limpeza do elemento do ltro de ar da
caixa da correia em V
1. Retire o painel B. (Consulte a página
6-8.)
2. Retire a tampa da caixa do ltro de ar
da correia em V, retirando as respec-
tivas cavilhas.
1
1. Tampa da caixa do filtro de ar da correia
em V3. Puxe o elemento do ltro de ar para
fora e, depois, limpe-o com ar com-
primido.
PRECAUÇÃO:
Para evitar
dani car o elemento do ltro de ar,
manuseie-o com muito cuidado;
não o torça nem esprema.
[PCA10521] PAUT3550
Filtro de ar e elementos do ltro
de ar da caixa da correia em VO filtro de ar e os elementos do filtro de
ar da caixa da correia em V devem ser
limpos ou substituídos nos intervalos es-
pecificados na tabela de lubrificação e
manutenção periódica. Verifique ambos
os elementos do ltro de ar mais frequen-
temente se conduzir o veículo em áreas
invulgarmente húmidas ou poeirentas. O
tubo de inspecção do ltro de ar deve ser
frequentemente veri cado e, se necessá-
rio, limpo.
Substituição do elemento do ltro de ar
2
3
1
1. Cobertura de parafuso
2. Tampa da caixa do ltro de ar
3. Tubo de inspecção do ltro de ar
53B-F819D-P0_CS.indd 6-1553B-F819D-P0_CS.indd 6-15
2011/11/01 12:29:352011/11/01 12:29:35
Process BlackProcess Black

1
2
3
4
5
6
7
8
9

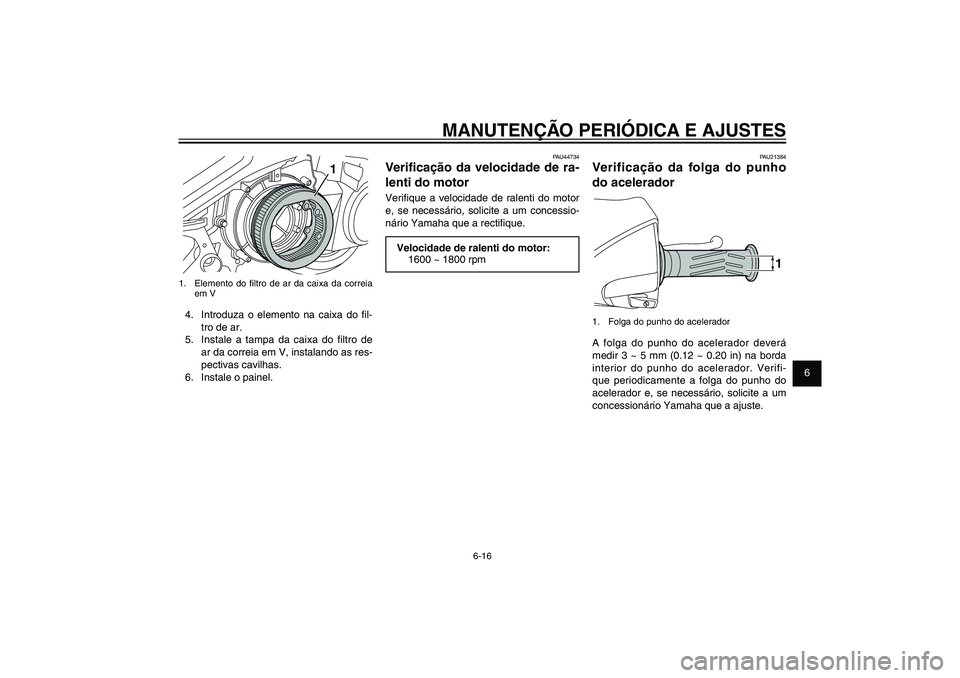

6-16
PAU1722A
MANUTENÇÃO PERIÓDICA E AJUSTES
1
1. Elemento do ltro de ar da caixa da correia
em V4. Introduza o elemento na caixa do l-
tro de ar.
5. Instale a tampa da caixa do ltro de
ar da correia em V, instalando as res-
pectivas cavilhas.
6. Instale o painel.
PAU44734
Veri cação da velocidade de ra-
lenti do motorVeri que a velocidade de ralenti do motor
e, se necessário, solicite a um concessio-
nário Yamaha que a recti que.Velocidade de ralenti do motor:
1600 ~ 1800 rpm
PAU21384
Verificação da folga do punho
do acelerador
1
1. Folga do punho do aceleradorA folga do punho do acelerador deverá
medir 3 ~ 5 mm (0.12 ~ 0.20 in) na borda
interior do punho do acelerador. Verifi-
que periodicamente a folga do punho do
acelerador e, se necessário, solicite a um
concessionário Yamaha que a ajuste.
53B-F819D-P0_CS.indd 6-1653B-F819D-P0_CS.indd 6-16
2011/11/01 12:29:362011/11/01 12:29:36
Process BlackProcess Black

1
2
3
4
5
6
7
8
9
6-17
PAU1722A
MANUTENÇÃO PERIÓDICA E AJUSTES
Pressão de ar dos pneus (medida
com os pneus frios):
Até 90 kg (198 lb):
Frente:
175 kPa (1.75 kgf/cm
2, 25 psi)
Trás:
200 kPa (2.00 kgf/cm2, 29 psi)
90 kg (198 lb)-máximo:
Frente:
175 kPa (1.75 kgf/cm2, 25 psi)
Trás:
225 kPa (2.25 kgf/cm2, 33 psi)
Carga máxima*:
179 kg (395 lb)
*Peso total com condutor, passa-
geiro, carga e acessórios
PWA10511
AVISO
Nunca sobrecarregue o seu veículo. A
utilização de um veículo sobrecarrega-
do pode provocar um acidente.
PAUT2142
PneusPara maximizar o desempenho, durabili-
dade e funcionamento seguro do seu veí-
culo, tenha atenção aos seguintes pontos
relativos aos pneus especi cados.
Pressão de ar dos pneus
A pressão de ar dos pneus deverá ser
veri cada e, se necessário, ajustada antes
de cada viagem.
PWA10503
AVISO
A utilização deste veículo com a pres-
são dos pneus incorrecta pode causar
ferimentos graves ou morte devido à
perda de controlo.● A pressão de ar dos pneus deve
ser verificada e ajustada com os
pneus frios (isto é, quando a tem-
peratura dos pneus é igual à tem-
peratura ambiente).● A pressão de ar dos pneus tem de
ser ajustada de acordo com a velo-
cidade de condução e o peso total
do condutor, passageiro, carga e
acessórios aprovados para este
modelo.
PAU21401
Folga das válvulasA folga das válvulas muda com a utiliza-
ção, resultando numa mistura inadequada
de ar/combustível e/ou ruído no motor.
Para evitar que isto ocorra, a folga das
válvulas deverá ser regulada por um
concessionário Yamaha nos intervalos
especificados na tabela de lubrificação e
manutenção periódica.
53B-F819D-P0_CS.indd 6-1753B-F819D-P0_CS.indd 6-17
2011/11/01 12:29:362011/11/01 12:29:36
Process BlackProcess Black

1
2
3
4
5
6
7
8
9
6-18
PAU1722A
MANUTENÇÃO PERIÓDICA E AJUSTES
concessionário Yamaha, que pos-
sui os conhecimentos e experiên-
cia pro ssional necessários.
Informações relativas aos pneus
Este modelo está equipado com pneus
sem câmara de ar.
Após testes extensivos, apenas os pneus
indicados na lista abaixo foram aprovados
para este modelo pela Yamaha Motor Co.,
Ltd.Pneu da frente:
Tamanho:
100/80-16M/C 50P
Fabricante/modelo:
DURO/DM1157F
Pneu de trás:
Tamanho:
120/80-16M/C 60P
Fabricante/modelo:
DURO/DM1157
PWA10470
AVISO
● Solicite a um concessionário Ya-
maha que substitua os pneus ex-
cessivamente gastos. Para além
de ser ilegal, utilizar o veículo com
pneus excessivamente gastos di-
minui a estabilidade de condução
e pode levar a perda de controlo.● A tarefa de substituição de todas
as peças relacionadas com as
rodas e os travões, incluindo os
pneus, deve ser executada por um
Inspecção dos pneus
1
2
1. Profundidade do piso do pneu
2. Flanco do pneuOs pneus devem ser verificados antes
de cada viagem. Se a profundidade da
face de rolamento central atingir o limite
especi cado, se o pneu tiver um prego ou
fragmentos de vidro, ou se o anco estiver
rachado, solicite a um concessionário Ya-
maha que substitua o pneu imediatamen-
te.Profundidade mínima do piso do
pneu (frente e trás):
0.8 mm (0.03 in)NOTAOs limites de profundidade do piso dos
pneus poderão diferir de país para país.
Cumpra sempre os regulamentos locais.
53B-F819D-P0_CS.indd 6-1853B-F819D-P0_CS.indd 6-18
2011/11/01 12:29:362011/11/01 12:29:36
Process BlackProcess Black

1
2
3
4
5
6
7
8
9
6-19
PAU1722A
MANUTENÇÃO PERIÓDICA E AJUSTES
PAU22170
Afinação da folga da alavanca
do travão traseiro11. Folga da alavanca do travão traseiroA folga da alavanca do travão deverá
medir 10 ~ 15 mm (0.4 ~ 0.6 in) como
ilustrado. Veri que periodicamente a folga
da alavanca do travão e, se necessário,
ajuste-a como se segue.
PAU21962
Rodas de ligaPara maximizar o desempenho, durabili-
dade e funcionamento seguro do seu veí-
culo, tenha atenção aos seguintes pontos
relativos às rodas especi cadas.● Antes de cada viagem, deverá veri -
car se os aros das rodas apresentam
fendas, dobras, deformações ou da-
nos. Caso encontre qualquer tipo de
danos, solicite a um concessionário
Yamaha que substitua a roda. Não
tente fazer qualquer tipo de repara-
ção na roda, por pequena que seja.
Uma roda que esteja deformada ou
rachada deverá ser substituída.● A roda deve ser equilibrada sempre
que o pneu ou a roda sejam trocados
ou substituídos. Uma roda dese-
quilibrada pode resultar num fraco
desempenho, características de
manuseamento adversas e uma vida
reduzida do pneu.
PAUS2001
Veri cação da folga da alavanca
do travão dianteiro
1
1. Folga da alavanca do travão dianteiroVerifique periodicamente a folga da ala-
vanca do travão. Se a folga exceder 10
mm (0.39 in), solicite a um concessionário
Yamaha que o ajuste.
PWA10641
AVISO
Uma folga incorrecta da alavanca do
travão indica uma condição perigosa
no sistema de travagem. Não utilize o
veículo até que o sistema de travagem
tenha sido verificado ou reparado por
um concessionário Yamaha.
53B-F819D-P0_CS.indd 6-1953B-F819D-P0_CS.indd 6-19
2011/11/01 12:29:362011/11/01 12:29:36
Process BlackProcess Black
