2012 YAMAHA XENTER 125 Manual de utilização (in Portuguese)

53B-F819D-P0HW125
MANUAL DO UTILIZADOR
Leia atentamente este manual antes de utilizar este
veículo.
53B-F819D-P0_CS.indd 153B-F819D-P0_CS.indd 1
2011/11/01 13:16:082011/11/01 13:16:08

PAU46090
Q
Leia atentamente este manual antes de utilizar este veículo. Se o veículo for vendido, este manual deve acompanhá-lo.
53B-F819D-P0_CS.indd 253B-F819D-P0_CS.indd 2
2011/11/01 12:29:332011/11/01 12:29:33
Process BlackProcess Black

PAU10050
INTRODUÇÃO
PAU10113
Bem-vindo ao mundo do motociclismo da Yamaha!
Como proprietário da HW125, está a bene ciar da vasta experiência da Yamaha e da mais recente tecnologia relativa a design e fa-
brico de produtos de alta qualidade, as quais concederam à Yamaha uma reputação de abilidade.
Por favor leia atentamente este manual para que possa desfrutar de todas as vantagens da sua HW125. O Manual do utilizador não
só lhe dá instruções relativas ao funcionamento, inspecção e manutenção da sua scooter, como também lhe indica como se proteger
a si próprio e aos outros de problemas e ferimentos.
Além disso, as diversas sugestões apresentadas neste manual, ajudá-lo-ão a manter a sua scooter nas melhores condições possí-
veis. Caso tenha quaisquer outras questões, não hesite em contactar o seu concessionário Yamaha.
A equipa da Yamaha deseja-lhe muitas viagens seguras e agradáveis. Por isso, nunca se esqueça de que a segurança é o factor
mais importante!
A Yamaha procura continuamente desenvolver o design e a qualidade do produto. Consequentemente, embora este manual conte-
nha as informações mais actuais disponíveis sobre o produto na altura da impressão, poderão existir ligeiras discrepâncias entre a
sua scooter e este manual. Se tiver qualquer questão sobre este manual, consulte um concessionário Yamaha.
PWA12411
AVISO
Por favor leia este manual cuidadosamente e na totalidade antes de utilizar esta scooter.
53B-F819D-P0_CS.indd 353B-F819D-P0_CS.indd 3
2011/11/01 12:29:332011/11/01 12:29:33
Process BlackProcess Black

PAU10122
INFORMAÇÕES IMPORTANTES DO MANUAL
PAU10133
As informações particularmente importantes são distinguidas neste manual pelas notas seguintes:QEste é o símbolo de alerta de segurança. É usado para alertá-lo para potenciais perigos de
ferimentos. Respeite todas as mensagens de segurança assinaladas com este símbolo para
evitar possíveis ferimentos ou morte.
AVISO
Um AVISO indica uma situação perigosa que, se não for evitada, pode resultar em morte ou
ferimentos graves.
PRECAUÇÃO
Uma PRECAUÇÃO indica precauções especiais que devem ser adoptadas para evitar danos
no veículo ou outros danos materiais.
NOTA
Uma NOTA fornece informações importantes para esclarecer ou simpli car os procedimentos.
*O produto e as especi cações estão sujeitos a alterações sem aviso prévio.
53B-F819D-P0_CS.indd 453B-F819D-P0_CS.indd 4
2011/11/01 12:29:332011/11/01 12:29:33
Process BlackProcess Black

PAU10122
INFORMAÇÕES IMPORTANTES DO MANUAL
PAUT1390
HW125
MANUAL DO UTILIZADOR
©2011 pela Yamaha Motor Taiwan Co., Ltd.
1ª edição, Dezembro 2011
Reservados todos os direitos.
Qualquer reimpressão ou utilização não au-
torizada sem o consentimento escrito da Ya-
maha Motor Taiwan Co., Ltd.estão expressa-
mente proibidas.
Impresso em Nederland.
53B-F819D-P0_CS.indd 553B-F819D-P0_CS.indd 5
2011/11/01 12:29:332011/11/01 12:29:33
Process BlackProcess Black

PAU10210
ÍNDICEINFORMAÇÕES RELATIVAS À SEGU-
RANÇA ................................................ 1-1
Outras recomendações para uma
condução segura .......................... 1-5
DESCRIÇÃO ....................................... 2-1
Vista esquerda ................................. 2-1
Vista direita ...................................... 2-2
Controlos e instrumentos ................. 2-3
FUNÇÕES DOS CONTROLOS E INS-
TRUMENTOS ...................................... 3-1
Interruptor principal/bloqueio da
direcção ........................................ 3-1
Indicadores luminosos e luzes de adver-
tência ............................................ 3-2
Visor multifuncional .......................... 3-3
Interruptores do guiador ................... 3-7
Alavanca do travão dianteiro ............ 3-7

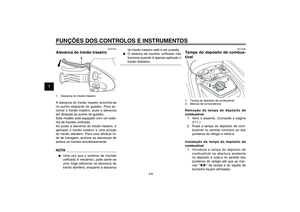

Alavanca do travão traseiro ............. 3-8
Tampa do depósito de
combustível ................................... 3-8
Combustível ..................................... 3-9
Conversor catalítico ....................... 3-10
Assento .......................................... 3-11
Apoio de pé do passageiro ............ 3-12
Compartimento de armazenagem
dianteiro ...................................... 3-12
Compartimento de armazenagem
traseiro ........................................ 3-13
Amortecedor ................................... 3-13Porta-bagagem .............................. 3-14
Suporte de bagagem ...................... 3-14
PARA SUA SEGURANÇA - VERIFICA-
ÇÕES PRÉVIAS À UTILIZAÇÃO ....... 4-1
UTILIZAÇÃO E QUESTÕES IMPORTAN-
TES RELATIVAS À CONDUÇÃO ...... 5-1
Colocação do motor em
funcionamento .............................. 5-1
Arranque .......................................... 5-2
Aceleração e desaceleração ............ 5-2
Travagem ......................................... 5-2
Sugestões para a redução do consumo
de combustível .............................. 5-3
Rodagem de amaciamento do motor 5-3
Estacionamento ............................... 5-4
MANUTENÇÃO PERIÓDICA E
AJUSTES ............................................ 6-1
Jogo de ferramentas do
proprietário .................................... 6-2
Tabela de manutenção periódica para
o sistema de controlo das
emissões ....................................... 6-3
Tabela de lubri cação e manutenção
geral .............................................. 6-4
Remoção e instalação da carenagem
e painéis ....................................... 6-7
Veri cação da vela de ignição ......... 6-9
Óleo do motor e coador de óleo ..... 6-10Óleo da transmissão nal ............... 6-12
Refrigerante ................................... 6-13
Filtro de ar e elementos do ltro de ar
da caixa da correia em V ............ 6-15
Veri cação da velocidade de ralenti do
motor ........................................... 6-16
Veri cação da folga do punho do
acelerador ................................... 6-16
Folga das válvulas ......................... 6-17
Pneus ............................................. 6-17
Rodas de liga ................................. 6-19
Veri cação da folga da alavanca do
travão dianteiro ........................... 6-19
A nação da folga da alavanca do
travão traseiro ............................. 6-19
Veri cação das pastilhas do travão da
frente e das sapatas do travão de
trás .............................................. 6-20
Veri cação do nível de líquido dos
travões ........................................ 6-21

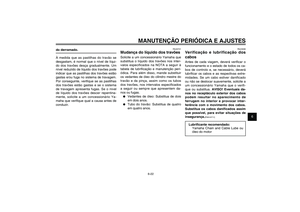

Mudança do líquido dos travões .... 6-22
Veri cação e lubri cação dos
cabos .......................................... 6-22
Veri cação e lubri cação do punho e
do cabo do acelerador ................ 6-23
Lubri cação das alavancas do travão
dianteiro e traseiro ...................... 6-23
Veri cação e lubri cação do descanso
central ......................................... 6-23
Veri cação da forquilha dianteira ... 6-24
Veri cação da direcção .................. 6-25
53B-F819D-P0_CS.indd 653B-F819D-P0_CS.indd 6
2011/11/01 12:29:332011/11/01 12:29:33
Process BlackProcess Black

PAU10210
ÍNDICE
Veri cação dos rolamentos de
roda ............................................. 6-25
Bateria ............................................ 6-25
Substituição dos fusíveis ................ 6-27
Substituição da lâmpada do farol
dianteiro ...................................... 6-28
Luz do travão/farolim traseiro ......... 6-29
Substituição de uma lâmpada do
sinal de mudança de direcção
dianteiro ...................................... 6-29
Substituição de uma lâmpada de
mínimos ...................................... 6-30
Substituição de uma lâmpada do sinal
de mudança de direcção
traseiro ........................................ 6-31
Luz da chapa de matrícula ............. 6-31
Detecção e resolução de
problemas ................................... 6-32
Tabelas de detecção e resolução de
problemas ................................... 6-33
CUIDADOS E ARRUMAÇÃO DA SCOO-
TER ..................................................... 7-1
Cor mate cuidado ............................. 7-1
Cuidados .......................................... 7-1
Armazenagem .................................. 7-3
ESPECIFICAÇÕES ............................. 8-1
INFORMAÇÕES PARA O
CONSUMIDOR .................................... 9-1Números de identi cação ................. 9-1
53B-F819D-P0_CS.indd 753B-F819D-P0_CS.indd 7
2011/11/01 12:29:332011/11/01 12:29:33
Process BlackProcess Black

1
2
3
4
5
6
7
8
9
1-1
PAU10221
Q
INFORMAÇÕES RELATIVAS À SEGURANÇA
PAU10269
Seja um Proprietário Responsável
Como proprietário do veículo, é
responsável pela segurança e funciona-
mento correcto da sua scooter.
As scooters são veículos de um eixo.
A sua utilização e manuseamento segu-
ros dependem da adopção de técnicas
de condução adequadas, bem como da
perícia do condutor. Todos os condutores
deverão ter conhecimento dos seguintes
requisitos antes de conduzir esta scooter.
O condutor deverá:● obter instruções completas de uma
entidade competente sobre todos os
aspectos da utilização da scooter;● observar os avisos e os requisitos de
manutenção apresentados neste Ma-
nual do utilizador;● obter formação qualificada sobre as
técnicas de condução correctas e se-
guras;● obter serviços técnicos pro ssionais,
conforme indicado neste Manual do
utilizador e/ou sempre que se torne
necessário devido a problemas me-
cânicos.
Condução segura
Efectue as verificações prévias sempre
que utilizar o veículo para garantir que
se encontra em perfeitas condições de funcionamento. Se o veículo não for ins-
peccionado ou mantido em condições, há
mais possibilidades de ocorrer um aciden-
te ou danos no equipamento. Consulte a
página 4-2 para obter uma lista de veri -
cações prévias à utilização.
● Esta scooter está concebida para
transportar o condutor e um passa-
geiro.● O facto dos automobilistas não de-
tectarem nem reconhecerem as
scooters no trânsito é a principal
causa dos acidentes entre automó-
veis e scooters. Muitos acidentes são
causados por automobilistas que não
vêem a scooter. É importante asse-
gurar-se que seja visto para reduzir
as hipóteses de ocorrência deste tipo
de acidente.
Por isso:
Use um casaco de cor viva.
Redobre a atenção ao aproximar-
se e ao passar por cruzamentos,
uma vez que estes são os locais
mais prováveis para a ocorrência
de acidentes com scooters.
Conduza onde os outros conduto-
res o possam ver. Evite conduzir
no ângulo morto de outro condutor.● Muitos acidentes envolvem condu-tores inexperientes. De facto, muitos
condutores que estiveram envolvidos
em acidentes nem sequer tinham
carta de condução actual.
É importante que esteja quali cado
para conduzir uma scooter e que
só a empreste a outros condutores
quali cados.
Conheça as suas capacidades
e as suas limitações. Não tentar
exceder as suas limitações é um
factor que pode ajudá-lo a evitar
um acidente.
Recomendamos que pratique a
condução da sua scooter em lo-
cais onde não haja trânsito, até
que esteja bem familiarizado com
a mesma e com todos os seus me-
canismos de controlo.
● Muitos acidentes são causados por
um erro cometido pelo condutor da
scooter. Um erro tipicamente come-
tido pelo condutor é fazer uma curva
fora-de-mão devido a velocidade ex-
cessiva ou a um ângulo de inclinação
insu ciente em relação à velocidade.
Obedeça sempre ao limite de
velocidade e nunca ande mais
depressa do que o permitido pelas
condições da estrada e do trânsito.
Sinalize sempre qualquer mudan-
PAU10221
Q
INFORMAÇÕES RELATIVAS À SEGURANÇA
53B-F819D-P0_CS.indd 1-153B-F819D-P0_CS.indd 1-1
2011/11/01 12:29:332011/11/01 12:29:33
Process BlackProcess Black
