FAU20070
Liquide de refroidissement Il faut contrôler le niveau du liquide de refroi-
dissement avant chaque départ. Il convient
également de changer le liquide de refroi-
dissement aux fréquences spécifiées dans
le tableau des entretiens et graissages pé-
riodiques.
FAU20254
Contrôle du niveau
1. Placer le véhicule sur un plan de ni- veau et veiller à ce qu’il soit dressé à la
verticale.N.B.
Le niveau du liquide de refroidisse-
ment doit être vérifié le moteur froid,
car il varie en fonction de la températu-
re du moteur.

S’assurer que le véhicule est bien à la
verticale avant de contrôler le niveau
du liquide de refroidissement. Une lé-
gère inclinaison peut entraîner des er-reurs de lecture.
2. Contrôler le niveau du liquide de refroi- dissement dans le vase d’expansion.
N.B.Le niveau du liquide de refroidissement doit
se situer entre les repères de niveau mini-
mum et maximum.
3. Si le niveau du liquide de refroidisse- ment est inférieur ou égal au repère de
niveau minimum, déposer le cache C
(Voir page 6-9.), retirer le bouchon du
vase d’expansion et ajouter du liquide
jusqu’au repère de niveau maximum,
puis remettre le bouchon et le cache
en place. AVERTISSEMENT! Retirer
uniquement le bouchon du vase
d’expansion. Ne jamais essayer de
retirer le bouchon du radiateur tant
que le moteur est chaud.
[FWA15161]
ATTENTION: Si l’on ne peut se pro-
curer du liquide de refroidissement,
utiliser de l’eau distillée ou de l’eau
du robinet douce. Ne pas utiliser
1. Vis de purge d’airCouple de serrage : Vis de purge d’air :
10 Nm (1.0 m·kgf, 7.2 ft·lbf)
1
1. Repère de niveau maximum
2. Repère de niveau minimum
1
2
32D-9-F8.book 15 ページ ２０１１年７月３日　日曜日　午後２時８分

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-16
1
2
3
4
56
7
8
9
d’eau dure ou salée, car cela en-
dommagerait le moteur. Si l’on a
utilisé de l’eau au lieu de liquide de
refroidissement, il faut la remplacer
par du liquide de refroidissement
dès que possible afin de protéger le
circuit de refroidissement du gel et
de la corrosion. Si on a ajouté de
l’eau au liquide de refroidissement,
il convient de faire rétablir le plus
rapidement possible le taux d’anti-
gel par un concessionnaire
Yamaha, afin de rendre toutes ses
propriétés au liquide de refroidisse-
ment.
[FCA10472]

FAU45155
Changement du liquide de refroidisse-
ment1. Placer le véhicule sur un plan horizon- tal et laisser refroidir le moteur s’il est
chaud.
2. Déposer les caches A et C. (Voir page 6-9.)
3. Placer un bac à vidange sous le mo- teur afin d’y recueillir le liquide de re-
froidissement usagé.
4. Retirer la vis de retenue du bouchon du radiateur, puis retirer ce dernier.
AVERTISSEMENT! Ne jamais es-
sayer de retirer le bouchon du ra-
diateur tant que le moteur est
chaud.
[FWA10381]

5. Déposer le vase d’expansion après avoir retiré ses vis.
6. Retirer le bouchon du vase d’expan- sion.
7. Vidanger le liquide de refroidissement du vase d’expansion en retournant ce-
lui-ci.
1. Bouchon du vase d’expansionCapacité du vase d’expansion (jus-
qu’au repère de niveau maximum) :0.25 L (0.26 US qt, 0.22 Imp.qt)
1
1. Bouchon du radiateur
2. Vis de retenue du bouchon du radiateur
2
1
1. Vis
2. Vase d’expansion
1. Bouchon du vase d’expansion
1 2
1
32D-9-F8.book 16 ページ ２０１１年７月３日　日曜日　午後２時８分

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-17
2
3
4
567
8
9
8. Remettre le vase d’expansion à sa pla-ce, puis le fixer à l’aide de ses vis.
9. Retirer la vis de vidange du liquide de refroidissement et son joint afin de vi-
danger le circuit de refroidissement.
10. Une fois tout le liquide de refroidisse- ment vidangé, rincer soigneusement
le circuit de refroidissement à l’eau
courante propre.
11. Remonter la vis de vidange d’huile mo- teur et son joint neuf, puis serrer la vis
au couple spécifié. 12. Verser la quantité
spécifiée du type de
liquide de refroidissement recomman-
dé dans le radiateur et le vase d’ex-
pansion.
13. Remettre le bouchon du vase d’expan- sion en place.
14. Remettre le bouchon du radiateur en
place.
15. Mettre le moteur en marche et le faire
tourner pendant quelques minutes au
ralenti, puis le couper.
16. Retirer le bouchon du radiateur afin de
vérifier le niveau du liquide de refroi-
dissement dans le radiateur. Si néces-
saire, ajouter du liquide de sorte à
remplir le radiateur, puis remettre en place le bouchon du radiateur et sa vis
de retenue.
17. Contrôler le niveau du liquide de refroi- dissement dans le vase d’expansion.
Si nécessaire, retirer le bouchon du
vase d’expansion, ajouter du liquide
jusqu’au repère de niveau maximum,
puis remettre le bouchon en place.
18. Mettre le moteur en marche, et s’assu- rer de l’absence de toute fuite de liqui-
de de refroidissement. En cas de fuite,
faire vérifier le circuit de refroidisse-
ment par un concessionnaire Yamaha.
19. Reposer les caches.1. Vis de vidange du liquide de refroidisse- ment
2. JointCouple de serrage : Vis de vidange du liquide de refroidis-
sement : 10 Nm (1.0 m·kgf, 7.2 ft·lbf)
1
2
Proportion d’antigel et d’eau :
1:1
Antigel recommandé : Antigel de haute qualité, composé
d’éthylène glycol et contenant des in-
hibiteurs de corrosion pour les mo-
teurs en aluminium
Quantité de liquide de refroidisse-
ment : Capacité du radiateur (intégralité du
circuit) :
0.90 L (0.95 US qt, 0.79 Imp.qt)
Capacité du vase d’expansion (jus-
qu’au repère de niveau maximum) :
0.25 L (0.26 US qt, 0.22 Imp.qt)
32D-9-F8.book 17 ページ ２０１１年７月３日　日曜日　午後２時８分

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-18
1
2
3
4
56
7
8
9
FAU44323

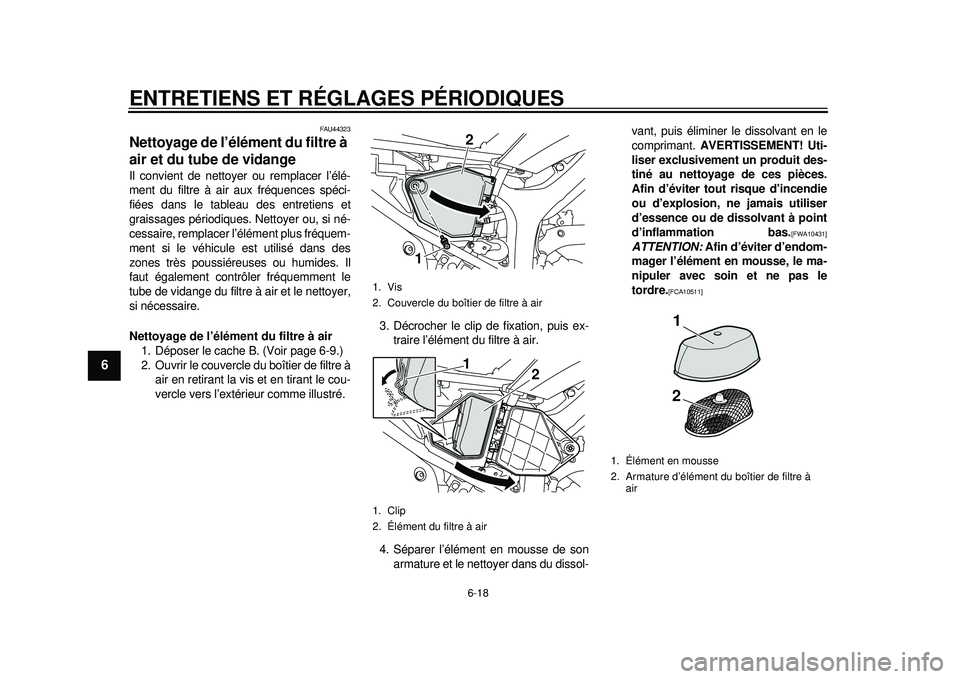

Nettoyage de l’élément du filtre à
air et du tube de vidange Il convient de nettoyer ou remplacer l’élé-
ment du filtre à air aux fréquences spéci-
fiées dans le tableau des entretiens et
graissages périodiques. Nettoyer ou, si né-
cessaire, remplacer l’élément plus fréquem-
ment si le véhicule est utilisé dans des
zones très poussiéreuses ou humides. Il
faut également contrôler fréquemment le
tube de vidange du filtre à air et le nettoyer,
si nécessaire.
Nettoyage de l’élément du filtre à air1. Déposer le cache B. (Voir page 6-9.)
2. Ouvrir le couvercle du boîtier de filtre à air en retirant la vis et en tirant le cou-
vercle vers l’extérieur comme illustré. 3. Décrocher le clip de fixation, puis ex-
traire l’élément du filtre à air.
4. Séparer l’élément en mousse de son armature et le nettoyer dans du dissol- vant, puis éliminer le dissolvant en le
comprimant.
AVERTISSEMENT! Uti-
liser exclusivement un produit des-
tiné au nettoyage de ces pièces.
Afin d’éviter tout risque d’incendie
ou d’explosion, ne jamais utiliser
d’essence ou de dissolvant à point
d’inflammation bas.
[FWA10431]
ATTENTION: Afin d’éviter d’endom-
mager l’élément en mousse, le ma-
nipuler avec soin et ne pas le
tordre.
[FCA10511]

1. Vis
2. Couvercle du boîtier de filtre à air
1. Clip
2. Élément du filtre à air
2
11
2
1. Élément en mousse
2. Armature d’élément du boîtier de filtre à air
1
2
32D-9-F8.book 18 ページ ２０１１年７月３日　日曜日　午後２時８分

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-19
2
3
4
567
8
9
5. Enduire toute la surface de l’élémenten mousse d’huile du type recomman-
dé, puis éliminer l’excès d’huile en
comprimant l’élément.N.B.L’élément en mousse doit être humide,mais ne peut goutter.
6. Remonter l’élément en mousse sur son armature en le tendant sur celle-ci.
7. Loger l’élément de filtre à air dans son
boîtier. ATTENTION: S’assurer que
l’élément du filtre à air est correcte-
ment logé dans le boîtier de filtre à air. Ne jamais mettre le moteur en
marche avant d’avoir remonté l’élé-
ment du filtre à air. Une usure ex-
cessive du ou des pistons et/ou du
ou des cylindres pourrait en résul-
ter.
[FCA10481]

8. Remettre le clip de fixation à sa place.
9. Refermer le couvercle du boîtier de fil-
tre à air et le fixer à l’aide de la vis.
10. Reposer le cache.
Nettoyage du tube de vidange du filtre à
air 1. Contrôler si le tube de vidange, qui se trouve au fond du boîtier de filtre à air,
contient de l’eau ou des crasses.
2. S’il y a présence d’eau et de crasse, retirer et nettoyer le tube, puis remon-
ter ce dernier.
FAU45322
Réglage du régime de ralenti du
moteur Contrôler et régler, si nécessaire, le régime
de ralenti du moteur comme suit.N.B.Il faut se procurer un compte-tours numéri-que afin de pouvoir effectuer ce travail.
1. Approcher le compte-tours numérique de la bobine d’allumage, située dans le
capuchon de bougie.
2. Contrôler le régime de ralenti du mo- teur et, si nécessaire, le corriger con-
formément aux spécif ications à l’aide
de la vis de réglage du ralenti. Pour
augmenter le régime de ralenti du mo-
teur, tourner la vis dans le sens (a).
Pour diminuer le régime de ralenti du
moteur, tourner la vis dans le sens (b).
Huile recommandée :
Huile Yamaha pour élément de filtre à
air en mousse ou une autre huile de
filtre à air en mousse de bonne quali-
té
1. Tube de vidange du filtre à air
1
32D-9-F8.book 19 ページ ２０１１年７月３日　日曜日　午後２時８分

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-20
1
2
3
4
56
7
8
9
N.B.Si le régime de ralenti spécifié ne peut être
obtenu en effectuant ce réglage, confier letravail à un concessionnaire Yamaha.
FAU21384
Contrôle de la garde de la
poignée des gaz La garde de la poignée des gaz doit être de
3.0–5.0 mm (0.12–0.20 in) au bord intérieur
de la poignée des gaz. Contrôler régulière-
ment la garde de la poignée des gaz et, si
nécessaire, la faire régler par un conces-
sionnaire Yamaha.
FAU21401
Jeu des soupapes À la longue, le jeu aux soupapes se modifie,
ce qui provoque un mauvais mélange car-
burant-air ou produit un bruit anormal. Pour
éviter ce problème, il faut faire régler le jeu
aux soupapes par un concessionnaire
Yamaha aux fréquences spécifiées dans le
tableau des entretiens et graissages pério-
diques.
1. Vis de réglage du ralentiRégime de ralenti du moteur : 1450–1650 tr/mn
1
(b)
(a)
1. Garde de la poignée des gaz
1
32D-9-F8.book 20 ページ ２０１１年７月３日　日曜日　午後２時８分

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-21
2
3
4
567
8
9
FAU21643
Pneus Pour assurer un fonctionnement optimal,
une longue durée de service et une bonne
sécurité de conduite, prendre note des
points suivants concernant les pneus re-
commandés.
Pression de gonflage
Il faut contrôler et, le cas échéant, régler la
pression de gonflage des pneus avant cha-
que utilisation du véhicule.
AVERTISSEMENT
FWA10503
La conduite d’un véhicule dont les
pneus ne sont pas gonflés à la pression
correcte peut être la cause de blessures
graves, voire de mort, en provoquant
une perte de contrôle.
Contrôler et régler la pression de
gonflage des pneus lorsque ceux-ci
sont à la température ambiante.

Adapter la pression de gonflage
des pneus à la vitesse de conduite
et au poids total du pilote, du passa-
ger, des bagages et des accessoi-res approuvés pour ce modèle.
AVERTISSEMENT
FWA10511
Ne jamais surcharger le véhicule. La
conduite d’un véhicule surchargé peutêtre la cause d’un accident.Contrôle des pneus
Contrôler les pneus avant chaque départ. Si
la bande de roulement centrale a atteint la
limite spécifiée, si un clou ou des éclats de
verre sont incrustés dans le pneu ou si son
flanc est craquelé, faire remplacer immédia-
tement le pneu par un concessionnaire
Yamaha.
N.B.La limite de profondeur des sculptures peut
varier selon les législations nationales. Il
faut toujours se conformer à la législation du
Pression de gonflage (contrôlée les
pneus froids) :
0–90 kg (0–198 lb):Avant :
125 kPa (1.25 kgf/cm
2, 18 psi)
Arrière : 175 kPa (1.75 kgf/cm2, 25 psi)
90–185 kg (198–408 lb): Avant : 150 kPa (1.50 kgf/cm2, 22 psi)
Arrière : 200 kPa (2.00 kgf/cm2, 29 psi)
Charge* maximale :
185 kg (408 lb)
* Poids total du pilote, du passager, du chargement et des accessoires
1. Flanc de pneu
2. Profondeur de sculpture de pneuProfondeur de sculpture de pneu mi-
nimale (avant et arrière) :
1.6 mm (0.06 in)
32D-9-F8.book 21 ページ ２０１１年７月３日　日曜日　午後２時８分

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-22
1
2
3
4
56
7
8
9
pays dans lequel on utilise le véhicule.
Renseignements sur les pneus
Ce véhicule est équipé de pneus avec
chambre à air.
AVERTISSEMENT
FWA10461
Les pneus avant et arrière doivent être
de la même conception et du même fa-
bricant afin de garantir une bonne tenuede route et éviter les accidents.
Après avoir subi de nombreux tests, seuls
les pneus cités ci-après ont été homologués
par Yamaha Motor Co., Ltd. pour ce modè-
le.
AVERTISSEMENT
FWA10571

Faire remplacer par un concession-
naire Yamaha tout pneu usé à l’ex- cès. La conduite avec des pneus
usés compromet la stabilité de la
moto et est en outre illégale.

Le remplacement de toutes les piè-
ces se rapportant au
x freins et aux
roues doit être confié à un conces-
sionnaire Yamaha, car celui-ci pos-
sède les connaissances et
l’expérience nécessaires à ces tra-
vaux.

La pose d’une rustine sur une
chambre à air crevée n’est pas re-
commandée. En cas d’urgence tou-
tefois, réparer la chambre à air avec
le plus grand soin, puis la rempla-
cer le plus tôt possible par une piè-
ce de bonne qualité.

Après avoir remplacé un pneu, évi-
ter de faire de la vitesse jusqu’à ce
que le pneu soit “rodé” et ait acquistoutes ses caractéristiques.
FAU21943
Roues à rayons
AVERTISSEMENT
FWA10610
Les roues de ce modèle ne sont pas con-
çues pour des pneus sans chambre à air
(“Tubeless”). Ne pas monter des pneussans chambre à air sur ce modèle.
Pour assurer un fonctionnement optimal,
une longue durée de service et une bonne
sécurité de conduite, prendre note des
points suivants concernant les roues re-
commandées.
Avant chaque démarrage, il faut s’as-
surer que les jantes de roue ne sont
pas craquelées, qu’elles n’ont pas de
saut, ne sont pas voilées ou tout autre-
ment endommagées, et il faut contrô-
ler le serrage et le bon état des rayons.
Si une roue est endommagée de quel-
que façon, la faire remplacer par un
concessionnaire Yamaha. Ne jamais
tenter une quelconque réparation sur
une roue. Toute roue déformée ou cra-
quelée doit être remplacée.

Il faut équilibrer une roue à chaque fois
que le pneu ou la roue sont remplacés
ou remis en place après démontage.
Une roue mal équilibrée se traduit par
un mauvais rendement, une mauvaise
tenue de route et réduit la durée de
Pneu avant :
Taille :
80/100-21M/C 51P
Fabricant/modèle : BRIDGESTONE/TW-301 F
Pneu arrière : Taille :120/80-18M/C 62P
Fabricant/modèle : BRIDGESTONE/TW-302 F
32D-9-F8.book 22 ページ ２０１１年７月３日　日曜日　午後２時８分
